导流输水隧洞衬砌灌浆分部工程验收监理工作报告
供水工程输水总干渠砌单位工程验收监理工作报告
供水工程输水总干渠砌单位工程验收监理工作报告一、工程概况本次供水工程为输水总干渠砌单位工程，总工程规模为X公里，采用X材质，设计输水能力为X立方米/秒。
根据项目要求，本次工程验收监理工作的目标是确保工程质量符合设计要求和相关标准，以及监督工程施工过程中的安全和合规性。
二、工作目标本次监理工作的目标主要包括以下几个方面：1.确保工程质量：监督施工过程中的砌体材料选用、砌筑技术和质量控制，确保砌体结构的稳定性和耐久性；2.确保工程安全：监督施工过程中的安全措施和操作规范，确保施工人员的工作安全；3.确保工程合规性：监督工程施工过程中的合规性，包括符合相关标准和规范、符合环境保护和生态保护要求等。
三、工作内容1.施工组织及技术方案审查：对施工单位提交的施工组织及技术方案进行审查，确保其符合相关规范和要求；2.材料质量监督：对施工单位选用的砌体材料进行抽样检测，检验其质量是否符合相关标准；3.砌筑技术监督：对施工过程中的砌筑技术进行监督，包括砌体的压实质量、垂直度和水平度等；4.施工安全监督：对施工单位的安全措施和操作规范进行监督，确保施工人员的工作安全；5.工程进度监督：对施工单位的施工进度进行监督，确保施工进度与计划相符；6.工程质量验收：对施工完成的砌体工程进行质量验收，确保其符合设计要求和相关标准；7.报告编写：根据工程进展情况和监理工作的结果，编写监理工作报告，向相关部门进行汇报。
四、工作进展1.施工组织及技术方案审查：经过与施工单位的沟通和审查，施工组织及技术方案已经初步通过，但仍需对一些细节进行进一步完善；2.材料质量监督：抽样检测了施工单位选用的砌体材料，初步检测结果显示其质量符合相关标准，但仍需进一步检验；3.砌筑技术监督：监督了施工单位的砌筑技术，发现其操作规范达到要求，但仍需提醒施工人员注意细节，确保砌体结构的稳定；4.施工安全监督：对施工单位的安全措施进行了监督，发现施工人员遵守了安全规范，但仍需加强对安全操作的培训；5.工程进度监督：目前工程进度与计划相符，施工单位按照工期要求进行施工，暂无延期情况；6.工程质量验收：尚未进行工程质量验收，等待施工单位提交工程竣工图纸后进行验收；7.报告编写：根据工程进展情况，已编写了初稿，并按时汇报给相关部门。

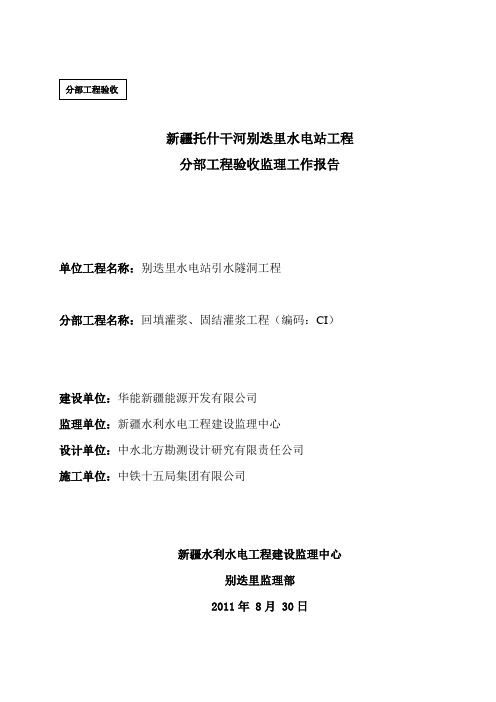

回填、固结灌浆分部监理工作报告
新疆托什干河别迭里水电站工程分部工程验收监理工作报告单位工程名称：别迭里水电站引水隧洞工程分部工程名称：回填灌浆、固结灌浆工程（编码：CI）建设单位：华能新疆能源开发有限公司监理单位：新疆水利水电工程建设监理中心设计单位：中水北方勘测设计研究有限责任公司施工单位：中铁十五局集团有限公司新疆水利水电工程建设监理中心别迭里监理部2011年 8月 30日编制：肖琴辛军社审核：邹世昌审批：贺范中回填灌浆、固结灌浆工程分部工程监理工作报告1 工程概况1.1工程概况新疆托什干河别迭里水电站引水隧洞工程，位于托什干河左岸Ⅱ级阶地,距离阿合奇县城18公里。
隧洞总长1.561km，桩号范围为洞8+717.47～洞1+551.46。
回填灌浆是在混凝土衬砌的背面,对混凝土浇筑未能浇实留有空隙的部位的灌浆。
灌浆可使一、二次混凝土体结合为整体,共同抵御外力,防止渗漏。
回填灌浆的目的是对隧洞混凝土衬砌缝隙作灌浆填充。
固结灌浆是为改善节理裂隙发育或有破碎带的岩石的物理力学性能而进行的灌浆工程。
1.2开工日期与完工日期本分部工程2010年10月12日开工至2010年11月23日完工。
2主要设计指标回填灌浆在混凝土强度达到70%后进行，灌浆压力控制在0.3—0.5MPa，Ⅰ序孔灌注0.6:1的水泥浆，Ⅱ序孔灌注1:1的水泥浆。
固结灌浆在回填灌浆结束的7—14天后进行，灌浆压力为0.3MPa，灌浆浆液由稀到浓原则，Ⅰ序孔灌注1:1的水泥浆，Ⅱ序孔灌注0.8:1的水泥浆。
3主要工程量回填灌浆14659m²、固结灌浆960m。
4 工程质量控制施工质量控制实行“以单元工程为基础，以工序控制为手段”的程序化管理。
质量检测实行承建单位自检和监理试验室抽检双控制度。
为加强对施工质量的控制，实行施工质检员和施工检测机构合同资质认证制度。
监理工程师在现场实行施工过程跟踪以及对重要工序施工过程坚持旁站监理，以及时发现和解决问题。
主要措施如下：事前控制事前控制是控制工程质量不可缺少的环节，是减少工程质量事故发生和加快工程进度、节约工程投资最有效的途径之一。
隧洞灌浆现场验收情况汇报
隧洞灌浆现场验收情况汇报尊敬的领导：根据您的要求，我于XX年XX月XX日，组织相关人员前往XX隧洞进行现场验收，现将验收情况汇报如下：一、验收目的：为了确保隧洞灌浆工程质量的合格性，保证工程的安全可靠，验收工作旨在对隧洞灌浆工程进行全面检查和评估。
二、验收内容：1.灌浆材料的验收：对比隧洞灌浆工程设计方案，确认灌浆材料的品种和规格是否符合要求，检查材料的生产批次编号及标签是否完好清晰，验收材料的质量合格证书，隧洞灌浆工程所用的灌浆材料是否符合国家标准和要求。
2.灌浆工艺的验收：检查隧洞灌浆工程的施工工艺是否符合相关规范要求，包括灌浆设备的使用是否规范、施工操作过程中是否按照标准操作、施工人员的资质及操作技能是否符合要求等。
3.灌浆质量的验收：针对隧洞灌浆工程的实际情况，采用非损检测、抽芯等方法对灌浆体进行质量评估，检查灌浆体的强度、密实性及均匀性等指标是否符合设计要求，确认灌浆后对土地基的固结效果。
4.工程文件的验收：对隧洞灌浆工程的相关文件进行审核，包括施工图纸、设计方案、工程记录等，确保工程的施工过程符合设计要求。
三、验收结果：经过全面细致的现场检查，隧洞灌浆工程的验收结果如下：1.灌浆材料的验收情况：灌浆材料的品种、规格与设计方案要求一致，质量合格证书齐全，符合国家标准和要求。
2.灌浆工艺的验收情况：施工工艺规范，施工人员操作规范，施工设备齐全，符合相关规范要求。
3.灌浆质量的验收情况：抽芯取样后的质检结果显示，灌浆体的强度、密实性和均匀性等指标均符合设计要求，土地基的固结效果良好。
4.工程文件的验收情况：工程文件完整、合格，施工过程符合设计要求。
综合以上情况，隧洞灌浆工程通过了现场验收，工程质量合格。
四、存在问题及改进措施：在现场验收中，我们发现了一些问题，主要包括工地清洁度和施工过程中的一些小瑕疵。
为了进一步提高工程质量，我们将采取以下改进措施：1.加强工地管理，保持工地的清洁整洁，做到物品摆放有序，垃圾分类处理。

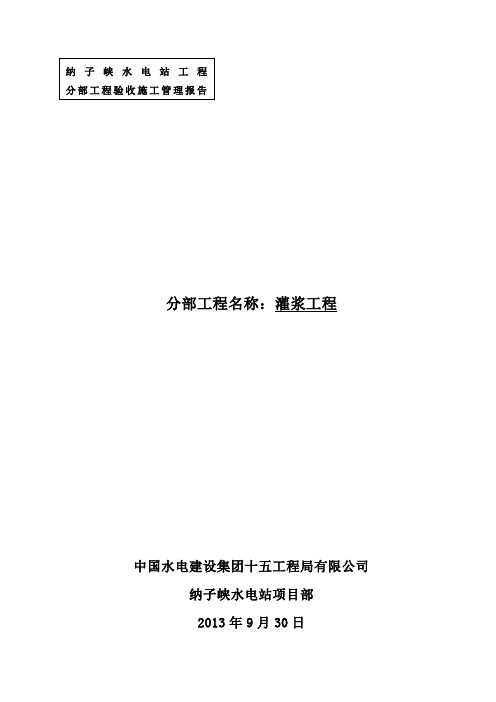

灌浆工程验收报告
分部工程名称：灌浆工程中国水电建设集团十五工程局有限公司纳子峡水电站项目部 2013年9月30日批准：审核：校核：编写：目录灌浆工程分部验收施工管理报告1.工程概况工程简介引水洞全长，其中上平洞长，进口段为6×6m方变圆渐变段，变径后洞子直径6m。
竖井段及上弯段、下弯段总长度为。
下平段长度，混凝土衬砌段，钢衬段长度。
出口压力钢管明段长度。
进水口位置处自然边坡21～75°，自然边坡稳定。
表面为第四系崩坡积块石碎石土，约3～5m，结构松散，无胶结。
基础为黑云母石英片岩夹花岗片麻岩，无强风化岩体，弱风化岩体厚8～12m，岩体破碎，节理裂隙发育，结构面互相切割，特别是顺坡向裂隙的发育，对边坡岩体的稳定性影响较大。
上平段、上下弯段、下平段及压力钢管埋管段进行回填灌浆，灌浆范围为顶拱120°，灌浆孔呈梅花形布设，灌浆孔深入基岩10cm，间排距3m，灌浆压力。
上平段、上下弯段及竖井段和下平段进行固结灌浆，灌浆孔深4m，全断面间排距3m，电洞：0+～0+灌浆压力，电洞：0+～0+灌浆压力。
压力钢管埋管段及明管段进行接触灌浆，灌浆范围为底拱90°，灌浆压力为。
引水洞洞身段洞顶埋深36～68m，隧洞通过岩性为黑云母石英片岩夹花岗片麻岩。
具体地质情况见表1-1所示：表1-1 引水洞围岩类别特性表施工依据本工程施工依据如下：《引水洞洞身段及压力钢管埋管段二次支护图》（图号：纳子峡—施工图—水—电洞—Ⅱ—03）、设计更改通知单《引水洞洞身段及压力钢管埋管段二次支护图》（通知单编号：NZX-YF-2013-02）、《水工建筑物水泥灌浆施工技术规范》（DL/T5148-2001）。
主要工程量灌浆工程主要工程量见表1-2所示。
表1-2 主要工程量表（2011）总145号）。
本工程设计工程量来源于以下图纸：《引水洞洞身段及压力钢管埋管段二次支护图》（图号：纳子峡—施工图—水—电洞—Ⅱ—03）。

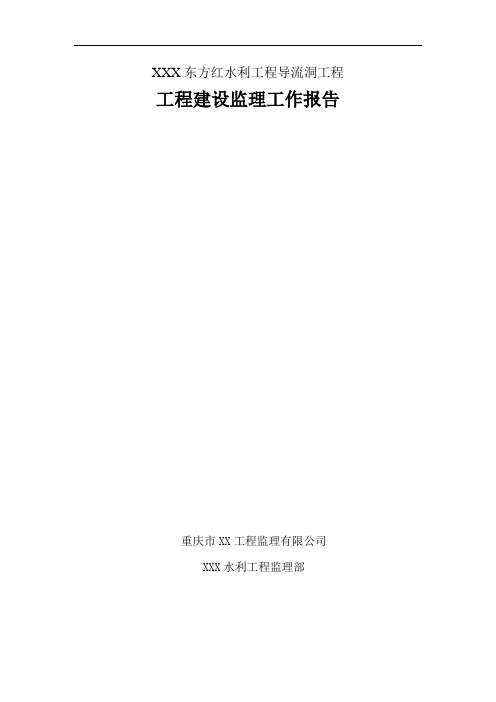

导流洞监理工作报告
XXX东方红水利工程导流洞工程工程建设监理工作报告重庆市XX工程监理有限公司XXX水利工程监理部目录第一章工程概况 (1)第二章监理规划 (1)2.1 监理机构组建 (1)2.2 监理工作目标 (1)2.3 监理工作制度 (2)2.4 监理工作程序 (2)2.3 监理工作内容 (3)第三章监理过程 (3)3.1 审查设计文件和施工图纸 (3)3.2 技术交底 (3)3.3 审查施工文件 (3)3.4 审查施工单位资质 (3)3.5 签发开工令 (3)3.6 原材料和半成品的控制 (4)3.7 工程质量控制 (4)3.8 工程进度控制 (5)3.9 工程投资控制 (5)3.10 安全控制 (5)3.11 合同管理 (6)第四章监理效果 (7)4.1 项目划分 (7)4.2 施工检测及抽检结果 (9)4.3 回填、固结灌浆检测结果 (10)4.4 锚杆抗拔试验 (10)4.3 设计变更 (10)4.3 质量评定结果 (11)第五章经验与建议 (11)5.1 经验与主要体会 (11)5.2 建议 (12)附件一 (13)工程大事记 (13)石柱县东方红水利工程导流洞工程第一章工程概况XXXXXXXXXXXXXXXXX村，长江一级支流龙河二级支流龙洞溪中游，地理位置坐标界于东经108°13′～108°14′,北纬30°11′～30°18′之间,距悦崃镇约3km，距石柱县城约33km。
大坝为埋石混凝土重力坝，最大坝高57.6m。
东方红水利工程首部枢纽导流洞由进口明渠段、进口闸室段、洞身段和出口明渠段、临时施工10KV配电工程(含枢纽区)等组成。
导流洞洞身全长318.13m(洞挖段长度)，断面为城门洞型，净断面尺寸为 2.50×3.00m（宽×高m），进口高程为932.00m，出口高程为920.00m，纵坡为i＝0.038。
其中进口明渠段长约20.00m，闸室段长6.00m，造价人才网设置叠梁门槽，备导流洞下闸时使用，出口明渠段长约20.00m，设计流量45.8m/s。
分部工程验收监理工作报告
分部工程验收监理工作报告各位领导、同事们：
大家好！今天，我站在这里，心情激动又有点小紧张。
咱们的工程，就像一颗颗精心培育的小树苗，经过大家的辛勤汗水，终于长成了参天大树。
现在，是时候给它来一次全面的体检了——分部工程验收。
我得说，这次验收真是一场“大考”。
我们这支队伍，每个人都像是精挑细选出来的“全能选手”，从技术到协调，从细节到大局，都得过一遍关。
毕竟，工程质量可是咱们的“脸面”，马虎不得。
咱们的工程，就像是一部精心编排的大戏，每个环节都紧密相连，缺一不可。
从地基打好第一锤开始，到主体结构封顶那一刻，再到装饰装修的细节打磨，每一步都是对质量的严格把控。
就像是炒菜，火候得恰到好处，调料也得恰到好处，才能做出美味佳肴。
在这个过程中，我们遇到了各种各样的挑战，但正是这些挑战，让我们更加团结。
比如那次地基沉降的问题，就像是一场突如其来的“地震”，让大家都捏了一把汗。
但我们没有退缩，而是迎难而上，通过科学的分析和合理的处理，最终确保了工程的安全和稳定。
除了技术上的挑战，我们还得面对一些“人情世故”的问题。
一个小小的疏忽，就可能影响到整个工程的进度和质量。
但我们都知道，这些都是成长的代价。
每一次的挫折和困难，都让我们更加成熟，更加强大。
我想说的是，这次分部工程验收，不仅仅是对我们工作的一次检验，更是对我们团队精神的一次升华。
我们相信，只要我们齐心协力，就没有克服不了的困难。
我们的工程，一定会像那棵大树一样，茁壮成长，成为大家骄傲的见证。
谢谢大家！。
灌浆工程分部验收报告9
分部工程验收施工管理工作报告单位工程名称：泄洪（导流）洞工程分部工程名称：灌浆工程建设单位（全称）：新疆库车县铜场水库建设管理有限公司监理单位（全称）：新疆水利水电工程建设监理中心设计单位（全称）：新疆水利水电勘测设计研究院施工单位（全称）：新疆第八建筑安装有限责任公司运行管理单位（全称）：库车县铜场水库管理站新疆第八建筑安装有限责任公司2008年10月19 日审定：核定：校核：编写：目录1、工程概况2、主要设计指标3、主要工程量4、工程质量保证体系5、施工组织方案实施、原材料及中间产品质量保证6、工程质量检验7、单元工程划分及质量评定情况1、工程概况（指分部工程的概况、开工和完工日期）本分部工程主要以回填灌浆及固结灌浆，开工日期：2008年7月7日；完工日期：2008年10月1日。
2、主要设计指标顶拱回填灌浆设计压力：0.25Mpa。
固结灌浆设计压力：1.3Mpa。
3、主要工程量（1）回填灌浆成孔535个，灌浆面积4687 m2；（2）固结灌浆成孔1720个，6880米；（3）排水孔成孔519个；（4）灌浆工程完成检查孔共计85个。
4、工程质量保证体系严格按照质量标准建立以项目部经理金洪均为第一责任人，以总工程师黄文均为核心，工程质量部汤清辉为终检负责人，技术员张蛟、贺龙为复检负责人。
施工班组长黄顺文以及施工班组长苏文为初检，确保落实三检制度。
各部门、各施工队分工负责，相互协调，形成了完善的质量管理网络，使工程全过程、全方位处于质量受控状态；设置质量安全部，负责工程质量管理，并结合本工程的特点，备专职质检员，负责工程项目的质量管理，同时各生产作业队设置兼职质检员，严格执行“三检制”；层层落实质量责任，落实质量责任追究制；加强与业主、监理、设计的联系，对影响工程进度、质量的重大技术问题、技术方案及时与业主、监理、设计沟通，做到综合工程实际，消灭质量事故，杜绝由于质量问题引起的误工、返工现象，保证工程质量总体达到优良。
胡文义最终版(二滩建设)导流洞截流验收监理工作报告
四川省雅砻江两河口水电站工程二滩建设前期工程截流验收初期导流洞监理部自查报告四川二滩建设咨询有限公司两河口水电站前期工程监理部二〇一五年八月四川省雅砻江两河口水电站工程二滩建设前期工程截流验收初期导流洞监理部自查报告四川二滩建设咨询有限公司两河口水电站前期工程监理部二〇一五年八月批准：祁永海审查：李永华校核：胡文义编写：胡文义王泽燕蒋韬赵帮飞陈洪鑫朱贵敏目录1 工程简介 (1)1.1两河口水电站工程概况 (1)1.2导流洞过流建筑物布置及特性 (2)1.3低线混凝土生产系统 (2)1.4砂石骨料生产系统 (3)1.5水文、气象情况 (3)1.6工程地质条件 (4)1.7初期导流洞工程参建单位 (6)1.8各标段主要合同工程量及已完成工程量 (7)1.9验收范围 (10)1.9.1导流洞I标、II标工程 (10)1.9.2初期导流洞施工期安全监测工程 (11)2 工程布置、进度及工程形象 (11)2.1施工总体布置 (11)2.2工程进度情况 (11)2.2.1导流洞Ⅰ标 (11)2.2.2导流洞Ⅱ标 (12)2.3完成的工程形象 (13)2.3.1导流洞Ⅰ标 (13)2.3.2导流洞Ⅱ标 (13)2.4工程验收情况 (15)2.4.1导流洞Ⅰ标 (15)2.4.2导流洞Ⅱ标 (15)3 施工依据 (16)3.1主要施工依据 (16)3.2工程设计变更及合同变更 (16)3.2.1导流洞Ⅰ标 (16)3.2.2导流洞Ⅱ标出口边坡开挖支护变更 (17)3.2.3 尾水出口明渠结构变更 (18)3.2.4闸室金属结构安装相关变更 (18)3.2.5导流洞洞身段变更情况 (18)3.2.6尾水洞兼初期导流洞Ⅱ标混凝土设计龄期调整 (19)3.3设计技术要求 (19)3.4有关规程规范 (20)4 合同管理 (21)4.1合同名称及编号 (21)4.2合同项目完成情况 (21)4.2.1 主要控制性工期 (21)4.2.2合同变更 (23)5安全监测综合分析 (24)5.1导流洞工程施工期安全监测工程主要监测仪器布置及实施情况 (24)5.2安全监测成果综合分析与评价 (24)5.3导流洞工程施工期安全监测成果分析结论 (29)6工程质量管理状况 (30)6.1监理工作内容与依据 (30)6.2监理机构的服务宗旨与工作目标 (31)6.3 监理组织机构 (31)6.4监理机构资源配置 (33)6.5 监理质量控制体系运行与主要工作方法 (34)6.5.1 监理质量控制体系的运行 (34)6.5.2 主要工作方法 (37)6.6 工程质量检验依据和采用标准 (39)6.6.1工程质量检验依据 (39)6.6.2工程质量评定标准 (39)7主要原材料的供应和质量控制 (40)7.1施工质量控制 (40)7.1.1监理质量控制措施 (40)7.1.2加强原材料质量控制 (40)7.1.3监理机构的质量检测运作机制 (41)7.1.4施工期的测量监理工作 (42)7.1.5原材料及中间产品质量控制及质量状况 (43)7.1.6不合格检验结果的闭合处理 (48)7.1.7砂石骨料加工系统工程 (51)7.1.8试验检测整体评述 (52)8主体建筑物施工质量及其检测成果分析 (52)8.1初期导流洞开挖工程 (52)8.2初期导流洞锚喷支护 (57)8.3初期导流洞预应力锚索 (58)8.4初期导流洞混凝土工程 (59)8.5初期导流洞灌浆工程 (63)8.6固结灌浆 (64)8.7帷幕灌浆 (68)8.8初期导流洞金属结构安装工程 (70)9工程施工缺陷处理情况 (77)10安全文明施工状况及自我评价 (79)10.1 施工安全监督与成效 (79)10.1.1监理部日常安全监督工作内容 (79)10.1.2安全监督重点工作内容 (80)10.1.3主要工作措施 (80)10.2水保与环保监督 (82)10.2.1环保水保生产监督管理目标 (82)10.2.2 施工环境保护与水保监督 (82)10.3 职业健康 (84)10.4安全文明施工 (85)10.4.1安全生产情况 (85)10.4.2文明施工情况 (86)11工程质量总体评定与评价 (86)11.1质量评定情况 (86)11.2导流洞主要截流工程项目质量评价 (87)11.2.1导流洞I标工程 (87)11.2.2导流洞II标工程 (90)11.2.3低线砼拌和系统工程 (93)11.2.4人工砂石骨料加工系统工程 (93)11.3初期导流洞截流验收的监理评价意见 (93)11.4导流洞工程质量总体评价 (95)12 附表 (95)表1水泥检测成果统计表 (96)表2水泥性能检测成果统计表 (97)表3水泥检测成果统计表 (98)表4水泥性能检测成果统计表 (99)表5钢筋主要力学性能检测成果统计表 (101)表6钢筋主要力学性能检测成果统计表 (102)表7 钢筋主要力学性能检测成果统计表 (103)表8 砂石骨料检测结果统计表 (104)表9 砂石骨料检测结果统计表 (105)表10 砂石骨料检测结果统计表 (106)表11外加剂检测结果统计表 (107)表12外加剂检测结果统计表 (108)表13钢纤维检测结果统计表 (109)表14钢绞线检测结果统计表 (110)表15橡胶止水带检测结果统计表 (111)表16钢筋(单面搭接焊)主要力学性能成果检测统计表 (112)表17钢筋（套筒连接)主要力学性能成果检测统计表 (113)表18混凝土抗压强度统计分析表 (114)表19混凝土抗压强度统计分析表 (115)表20混凝土抗压强度统计分析表 (116)1 工程简介1.1两河口水电站工程概况两河口水电站位于四川省甘孜州雅江县境内的雅砻江干流上，为雅砻江中、下游的“龙头”水库。
灌浆工程验收报告
灌浆工程验收报告一、项目概述本次灌浆工程是在建筑工地上开展的，主要对建筑物的基础进行加固处理。
本次灌浆工程包括了材料准备、灌浆设备调试、灌浆施工等多个环节。
二、施工情况1.材料准备在施工开始前，施工方按照设计要求准备了所需的灌浆材料，包括水泥、砂浆、添加剂等。
材料的质量符合相关标准，没有发现异常情况。
2.灌浆设备调试在进行灌浆施工前，施工方对灌浆设备进行了调试。
调试过程中，施工方仔细检查了设备的各项参数，确保其能够正常工作，灌浆过程中没有出现设备故障。
3.灌浆施工灌浆施工过程中，施工方遵循了相关工艺规范，并按照设计图纸的要求进行了精确测量和标注。
施工人员严格控制了水泥浆的配比、流动性和凝结时间等指标，确保灌浆质量符合设计要求。
施工过程中，施工方注意了以下几点：（1）基础表面清洁在进行灌浆施工前，施工方对基础表面进行了清洗和刷涂，确保基础表面干净，能够更好地附着灌浆材料。
（2）防止冷缝和渗漏施工方在灌浆施工中留意了冷缝的形成，并在灌浆施工结束前，对灌浆口用水泥砂浆进行密封处理，以防止灌浆材料发生渗漏现象。
（3）严格控制灌浆质量施工方在灌浆施工过程中设置了相关控制点，并进行了密集取样检测。
检测结果显示，灌浆质量达到了设计要求，符合相关标准。
三、验收结果根据施工方提供的资料和现场实际情况，本次灌浆工程的施工质量达到了设计要求和施工规范，各项指标均符合相关标准。
四、存在问题及整改建议1.施工方在进行灌浆施工时，对设备的保养和维护需要进一步加强，以确保设备的长期稳定运行。
2.施工方应当加强对施工人员的培训，提高其专业水平和技术能力，确保施工工艺的正确操作。
3.施工过程中应当注重与其他施工工艺的协调配合，以避免对原有建筑结构的损坏。
五、总结本次灌浆工程验收结果良好，施工质量符合设计要求和施工规范。
然而，施工方仍需进一步加强设备维护和人员培训，以提高工程的整体质量。
希望相关部门能够对以上问题提出合理的整改意见，并对本次工程给予验收。
导流洞工程完工验收建设管理工作报告
导流洞工程完工验收建设管理工作报告国电大渡河猴子岩水电站导流洞工程建设管理工作报告国电大渡河猴子岩水电建设有限公司二〇一一年三月国电大渡河猴子岩水电站导流洞工程建设管理工作报告国电大渡河猴子岩水电建设有限公司国电大渡河猴子岩水电站导流洞工程建设管理工作报告审定：审查：校核：编写：国电大渡河猴子岩水电站导流洞工程建设管理工作报告目录1 工程概况 ................................................ ................................................... (1)工程位置 ................................................ ................................................... ................ 1 立项初设文件批复 ................................................ ...................................................1 工程建设任务及设计标准 ................................................ .......................................2 主要技术特征指标 ................................................ ...................................................2 工程布置及主要建设内容 ................................................ ....................................... 2 主要工程量、投资和总工期 ................................................ ................................... 2 2 工程建设简况 ................................................ ................................................... . (3)工程施工分标情况及参建单位 ................................................ ............................... 3 导流洞开工批复及主要工程开完工日期 ................................................ ............... 3 主要设计变更 ................................................ ................................................... ........ 4 重大技术问题处理 ................................................ ...................................................6 施工期防汛度汛 ................................................ ................................................... .... 8 3 专项工程和工作 ................................................ ................................................... (9)征地补偿和移民安置 ................................................ .. (9)工程征地范围 ................................................ (9)移民工作完成情况 ................................................ ...................................... 10 环境保护和水土保持 ................................................ ............................................. 10 4 项目管理 ................................................ ................................................... .. (11)机构设置及工作情况 ................................................ . (11)建设单位 ................................................ ................................................... ....11 设计单位 ................................................ ................................................... ....11 监理单位 ................................................................................................... ... 12 施工单位 ................................................ ................................................... ... 12 工程招标投标过程 ................................................ . (13)工程概算与投资计划 ................................................ (14)合同管理 ................................................ ................................................... .............. 14 材料及设备供应 ................................................ ................................................... .. 14材料供应方式 ................................................ . (14)业主供材领用程序及数量控制 .................................................................. 15 工程材料的质量控制 ................................................ .................................. 15 设备供应 ................................................ ................................................... ... 15 材料及设备供应对工程建设的影响 ................................................ .......... 15 资金筹措与价款结算 ................................................ (16)国电大渡河猴子岩水电站导流洞工程建设管理工作报告5 工程质量 ................................................ ................................................... . (16)工程质量管理体系和质量监督 ................................................ .. (16)质量管理委员会职责 ................................................ .................................. 17 质量管理委员会办公室职责 ................................................ ...................... 17 猴子岩水电建设有限公司质量管理职责 ................................................ .. 18 猴子岩水电建设有限公司质量管理机构 ................................................ .. 18 工程项目划分 ................................................ ................................................... ...... 18 原材料检测 ................................................ ................................................... . (20)水泥 ................................................ ................................................... ........... 20 粉煤灰 ................................................ ................................................... ....... 23 减水剂 ................................................................................................... ....... 24 砂石骨料 ................................................ ................................................... ... 25 钢筋 ................................................ ................................................... ........... 28 原材料质量评价 ................................................ .......................................... 29 质量控制 ................................................ ................................................... .. (30)导流洞进口质量控制 ................................................ .................................. 30 1#导流洞质量控制 ................................................ ...................................... 30 2#导流洞质量控制 ...................................................................................... 31 导流洞出口质量控制 ................................................ .................................. 32 质量等级评定 ................................................ ................................................... ...... 33 6 安全生产与文明施工 ................................................ ................................................... .. (35)安全管理体系 ................................................ ................................................... ...... 35 主要管理措施 ................................................ ................................................... ...... 35 7 安全监测综合分析 ................................................ ................................................... (37)导流洞安全监测仪器埋设及运行情况 ................................................................. 37 主要监测成果 ................................................ ................................................... (37)导流洞进口边坡 ................................................ .......................................... 37 1#导流洞洞身段 ................................................ .......................................... 40 2#导流洞洞身段 ................................................ .......................................... 41 1#导流洞出口边坡 ................................................ ...................................... 42 安全监测综合评价 ................................................ . (43)8 遗留问题及处理意见 ................................................ ........................................................ 43 9 结语 ................................................ ................................................... (43)国电大渡河猴子岩水电站导流洞工程建设管理工作报告1 工程概况工程位置猴子岩水电站位于四川省甘孜藏族自治州康定县境内，地处大渡河上游孔玉乡附近约4km的河段上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
导流输水隧洞衬砌灌浆分部工程验收监理工作报告分部工程验收Xxx水库有压及无压输水隧洞施工监理工作报告（合同号：YZHLJQ-SG-02）Xxxx建设工程监理有限公司xxx水库工程监理部二○一四年十月十四日工程名称：xxx水库输水隧洞（有压段及无压段）工程（YZHLJQ-SG-02）审批：审核：编写：目录1、工程概述 (5)1.1工程概况 (5)1.2工程布置 (5)2、主要设计变更及原因 (5)2.1 混凝土厚度设计变更 (5)2.2 隧洞钢筋制安设计变更 (5)2.3 隧洞设计变更原因 (6)2.4 隧洞钢筋制安变更的原因 (6)3、施工过程及检查验收措施 (6)3.1施工检查验收措施 (6)3.2施工过程工序工艺控制 (7)3.2.1基础面处理 (7)3.2.2钢筋制作安装 (7)3.2.3模板安装 (7)3.2.4止水(带)片安装 (8)3.2.5混凝土衬砌浇筑 (8)3.2.6混凝土养护 (9)3.2.7混凝土拆模后的巡检 (9)3.2.8混凝土衬砌缺陷处理 (9)3.2.9隧洞回填灌浆施工 (10)3.2.10隧洞固结灌浆施工 (10)3.3输水隧洞工程主要工程量 (12)4、质量控制的主要环节 (12)4.1质量控制依据 (12)4.2质量控制的环节 (13)4.3质量控制措施 (14)4.4 施工组织方案的审查 (16)4.5 进场原材料、半成品质量控制 (16)4.5.1原材料进场钢筋抽检情况统计表 (17)4.5.2钢筋搭接焊接头试验情况统计表 (18)4.5.3原材料进场橡胶止水带抽检情况统计表 (19)4.5.4原材料进场水泥检测情况统计表 (20)4.6施工质量检查验收 (21)4.7 单元工程划分及质量评定情况 (21)5、工程进度控制 (22)5.1 进度控制措施及方法 (22)5.2进度实施情况 (23)6、施工质量缺陷处理及安全管理 (23)7、工程大事记 (24)8、施工图片 (24)1、工程概述1.1工程概况Xxx水库的兴建是为了解决xx镇阿色、五邑、小街、禾登、梨花等五个村委会6000多亩水田、3366亩旱地浇灌用水问题，同时兼顾汤池镇1.3万集镇人口及其周边0.84万农村人口、3000多头大牲口生活用水，因此，xxx水库工程的任务是提供农田灌溉，兼顾集镇和农村人畜生活用水。
Xxx水库主要任务为解决由于白羊山水库农转非以后造成的白羊山水库灌区的浇灌水源空缺。
1.2工程布置Xxx水库导流（输水）隧洞主要由有压洞身段（A、B段）、竖井闸室段、无压隧洞段（C、D段）组成。
有压洞身段长140.27米，导流段长23米，闸室段长41.75米，无压隧洞段长180.550米。
隧洞设计坡比为2%。
本分部工程里程为0+000～0+324.554m，全长324.554米，设计输水流量为Q输=1.0m³/s。
本分部工程于2014年6月9日开工，2014年10月11日该分部工程施工完成。
2、主要设计变更及原因2.1 混凝土厚度设计变更Xxx水库导流输水隧洞主要设计变更有顺水流侧右向部分原设计为：挂网支护，C25喷砼厚8cm，现将顺水右向部分改为C25喷砼厚12cm，取消挂网支护，实际发生工程量已监理签发为准。
2.2 隧洞钢筋制安设计变更隧洞已经下料的钢筋，将原半径145㎝改为155cm来进行制作（成型角度将＜180度），另外半圆按155cm来进行制作，（成型角度将＞180度），延长并满足焊接要求，剩余的此类钢筋均按155cm的半径来制作，同时需满足焊接长度要求。
2.3 隧洞设计变更的原因由于隧洞进口边坡开挖后揭露的地质情况较差，经建设单位、设计单位、监理单位、施工单位等现场进行查看，为了保证施工质量和安全，特将顺水流侧右向部分原设计为：挂网支护，C25喷砼厚8cm，现将顺水右向部分改为C25喷砼厚12cm，取消挂网支护并实际发生工程量已监理签发为准。
2.4 隧洞钢筋制安变更的原因设计单位将隧洞衬砌钢筋图下发，施工单位进行施工时发现图纸上钢筋尺寸与实际隧洞开挖尺寸不符，并且钢筋图下料尺寸也存在错误，导致施工单位按图下料后的钢筋尺寸错误，钢筋原材料浪费约估15吨左右，为将此部分钢筋再次进行利用设计单位特此下发变更通知。
3、施工过程及检查验收措施3.1施工检查验收措施3.1.1 输水隧洞衬砌分部工程混凝土强度为C25，混凝土保护层为5cm，钢筋接头应进行单面焊接，焊接长度为10d（满焊），且钢筋接头应一次错开，错开距不小于40d，在同一截面内钢筋接头不大于50% 。
3.1.2 输水隧洞灌浆分部工程由回填灌浆、固结灌浆组成，其中整个隧洞顶拱全部进行回填灌浆，回填灌浆孔深深入围岩不得少于10cm，灌浆孔间排距3米×4米，每排4～5个孔，纵向间距4米，设计压力值控制在0.2～0.4MPa，预埋管内径不小于50mm。
其中空隙大的部位应灌注水泥砂浆，掺砂量不得大于水泥重量的200% ，水泥选为普通硅酸盐水泥，标号不得低于P.0.42.5。
一序孔可灌注水灰比0.6（或0.5）：1的水泥砂浆，二序孔可灌注1:1和0.6（或0.5）：1的水泥砂浆。
3.1.3 固结灌浆位置位于龙抬头至隧洞进口10米段，即里程为：0+000～0+010.0段，固结灌浆初始设计压力值为0.2～0.4Mpa，灌浆孔排距3米，闸门井和隧洞每排6个孔，深入围岩3.5米，呈梅花型布置，水泥选为普通硅酸盐水泥，标号不得低于P.0.32.5。
固结灌浆水灰比可采用3:1、2:1、1:1、0.6（或0.5）：1，也可采用2:1、1:1、0.8:1、0.6（或0.5）：1。
3.2施工过程工序工艺控制3.2.1基础面处理在钢筋安装之前基岩面上的杂物、泥土及松动岩石应清除，并清洗干净，如遇地下积水时应进行封堵并集中排除积水，经监理工程师验收合格后方可进入下一道施工工序。
3.2.2钢筋制作安装钢筋在加工前钢筋应平直，无局部弯折，表面应洁净无损伤、油漆污染和铁锈等，带有颗粒状或片状老锈的钢筋不得使用。
钢筋加工成型后应及时运至施工部位，采用人工吊装至仓位。
钢筋绑扎要牢固，并相互错开，分散布置，搭接面不能再同一截面上。
钢筋的安装位置、间距、保护层及各部分钢筋的大小尺寸、焊接和搭接长度要符合设计图纸和相关规范。
采用焊接的焊缝表面无裂纹、夹渣和气孔。
安装后的钢筋，应有足够的刚性和稳定性，如发现变形应及时矫正。
钢筋接头应进行单面焊接，焊接长度为10d（满焊），且钢筋接头应一次错开，错开距不小于40d，在同一截面内钢筋接头不大于50% 。
3.2.3模板安装模板在安装工程中，设置足够的临时固定设施，以防模板变形和倾覆。
模板在安装前必须清理器表面的杂物，对已变形的模板进行矫正，模板表面应涂刷脱模剂以保证其光洁平整，模板不得采用污染混凝土和钢筋质量的油剂，模板安装、拼接应严密紧闭以免漏浆，其允许偏差值应符合设计图纸和相关规范。
3.2.4止水(带)片安装本工程采用的止水片为橡胶止水带651型，宽：300mm厚：10mm。
止水片在每9段安装，采用沥青木板和钢筋支架固定，防止变形和撕裂，安装时严格按照设计图纸进行施工，安装完成后应仔细冲洗干净并加以保护。
3.2.5混凝土衬砌浇筑在气温适宜、基础、钢筋、木板、止水片准备工作完成，仓面经监理工程师验收合格后进行混凝土浇筑。
混凝土强度为C25,混凝土入仓之前在基岩面上先浇筑一层2～3cm水泥砂浆，以保证基岩面和新浇混凝土结合良好，下料时采用人工平仓、振捣，底板混凝土浇筑时靠近模板处要振捣密实，以便防止出现气泡、麻面等，边墙混凝土浇筑时应对称均匀下料，浇筑开始时选择对称窗口泵送混凝土，并注意倒换浇筑入仓位置，防止局部受力过大引起变形、甚至跑模。
严禁由拱顶的浇筑口直接浇筑。
泵送过程中严禁加水。
顶拱浇筑混凝土时采用冲天管法封堵浇筑，混凝土浇筑采用平铺法施工，按一定的厚度、次序、方向，分层进行使混凝土均匀水平上升。
混凝土浇筑厚度宜为30～50cm左右，入仓的混凝土应及时平仓振捣，不得堆积，每一振点的振捣延续时间，应使混凝土表面呈现浮浆无气泡排除和不在下沉以及模板间隙中有浆液流出。
在倾斜面上浇筑混凝土时，应从低处开始，浇筑面尽量保持水平。
3.2.6混凝土养护混凝土浇筑收仓，在混凝土浇筑完毕后12～18h内当硬化到不会因洒水而损坏时，及时进行洒水养护，使混凝土表面经常保持湿润状态，养护时间不得少于14天。
3.2.7混凝土拆模后的巡视检查3.2.7.1检查混凝土的外观质量、平整度、光洁度、密实度是否满足要求，有无错台、挂帘、蜂窝、麻面等混凝土缺陷；3.2.7.2检查缺陷是否按规定的程序处理。
发现施工单位自行抹灰浆，有意掩盖缺陷，必须凿除重新按要求进行处理；3.2.7.3已浇混凝土的洒水养护是否正常（混凝土表面保持湿润状态，连续养护时间不得少于28d,低温季节的保温情况如何，已浇混凝土洞段的封堵情况如何（混凝土浇筑以后，应对洞口进行有效封堵，防止穿堂风）3.2.8混凝土衬砌缺陷处理混凝土表面蜂窝、麻面或其他缺陷应按监理工程师指示进行修补，并做好记录。
修补前必须用钢丝刷或加压水冲刷清除缺陷部分，或凿去薄弱的混凝土表面，用水冲洗干净，应采用比原混凝土等级高一级的砂浆、混凝土或其他填补材料填补缺陷处，并予以抹平，修整部位应加强养护，确保修补牢固粘接，色泽一致，无明显痕迹。
3.2.9隧洞回填灌浆施工3.2.9.1造孔该阶段灌浆采用YTP-28气腿钻机进行人工钻孔，灌浆孔间排距3米×4米，每排4～5个孔，纵向间距4米，呈梅花形布置，灌浆孔入岩不得少于10cm，钻孔时孔位偏差不大于100mm，并由专人进行现场检控记录。
3.2.9.2灌浆灌浆前先做灌浆试验，检查灌浆效果以确定灌浆参数，且灌浆所用的材料均满足招标文件和规范要求。
回填灌浆采用2SNS灌浆机，JJS-2B搅拌桶，GJY-Ⅲ型灌浆自动记录仪。
灌浆应从隧洞出口往进口方向进行，严禁从进口往出口方向灌浆，灌浆所用水泥标号不低于P.0.42.5，一序孔水灰比选用0.6（或0.5）：1，二序孔可灌注1:1和0.6（或0.5）：1两个比级的水泥浆，灌浆采用填压式灌浆。
灌浆时应把灌浆孔封堵密实，如过程中遇漏浆应立即采取表面封堵、嵌缝、加浓浆液、降低压力间歇灌浆等措施，确保灌浆效果。
回填灌浆在规定的压力下停止吸浆，则继续灌注5分钟即可结束灌浆。
灌浆结束后应立即排除孔内积水和污物采用浓浆将全孔封堵密实并抹平。
3.2.9.3质量检查检查孔的数量为灌浆孔总数的5%，向孔内注入水灰比为2：1的浆液，在规定的压力下初始10分钟内注入量不超过10L即为合格，否则按照监理工程师指示或批准的措施进行处理。
检查孔灌浆结束后采用硬性水泥砂浆将钻孔封填密实，并将空口压抹平整。
