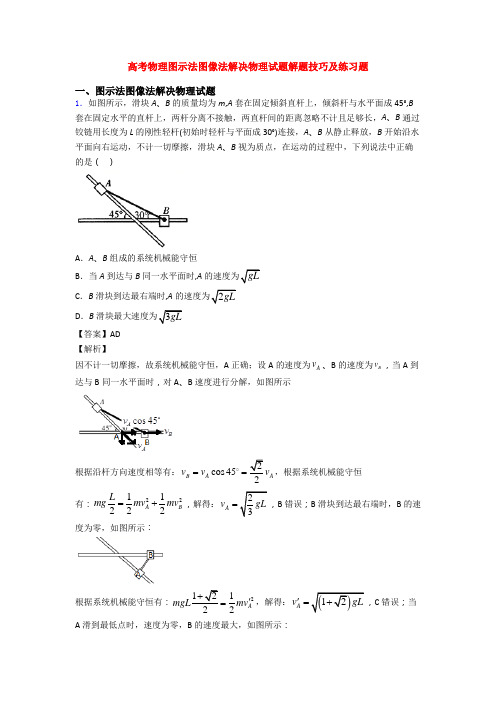

高中物理图示法图像法解决物理试题解题技巧讲解及练习题

高中物理图示法图像法解决物理试题解题技巧讲解及练习题一、图示法图像法解决物理试题1．如图所示，将质量为m的小球用橡皮筋悬挂在竖直墙的O点，小球静止在M点，N为O点正下方一点，ON间的距离等于橡皮筋原长，在N点固定一铁钉，铁钉位于橡皮筋右侧。

现对小球施加拉力F，使小球沿以MN为直径的圆弧缓慢向N运动，P为圆弧上的点，角PNM为60°。

橡皮筋始终在弹性限度内，不计一切摩擦，重力加速度为g，则A．在P点橡皮筋弹力大小为B．在P点时拉力F大小为C．小球在M向N运动的过程中拉力F的方向始终跟橡皮筋垂直D．小球在M向N运动的过程中拉力F先变大后变小【答案】AC【解析】A、设圆的半径为R，则，ON为橡皮筋的原长，设劲度系数为k，开始时小球二力平衡有；当小球到达P点时，由几何知识可得，则橡皮筋的弹力为，联立解得，故A正确。

B、小球缓慢移动，即运动到任意位置均平衡，小球所受三个力平衡满足相似三角形，即，，因，可得,故B错误。

C、同理在缓慢运动过程中由相似三角形原理可知，则拉力F始终垂直于橡皮筋的弹力，C正确。

D、在两相似三角形中，代表F大小的边MP的长度一直增大，故F一直增大，故D 错误。

则选AC。

【点睛】三力平衡可以运用合成法、作用效果分解法和正交分解法，而三力的动态平衡就要用图解法或相似三角形法，若有直角的还可以选择正交分解法。

2．如图所示，将一劲度系数为k的轻弹簧一端固定在内壁光滑的半球形容器底部O′处(O 为球心)，弹簧另一端与质量为m的小球相连，小球静止于P点。

已知容器半径为R，与水平面间的动摩擦因数为μ，OP与水平方向的夹角为θ＝30°。

下列说法正确的是A．容器相对于水平面有向左运动的趋势B．轻弹簧对小球的作用力大小为 mgC．容器对小球的作用力竖直向上D．弹簧原长为R＋【答案】BD【解析】【分析】对容器和小球整体研究，分析受力可求得半球形容器受到的摩擦力．对小球进行受力分析可知，小球受重力、支持力及弹簧的弹力而处于静止，由共点力的平衡条件可求得小球受到的轻弹簧的弹力及小球受到的支持力，由胡克定律求出弹簧的压缩量，即可求得原长．【详解】由于容器和小球组成的系统处于平衡状态，容器相对于水平面没有向左运动的趋势，故A 错误；容器对小球的作用力是弹力，指向球心O，故B正确；对小球受力分析，如图所示由可知，支持力和弹簧的弹力之间的夹角为120°，则由几何关系可知，小球受到容器的支持力和弹簧对小球的弹力大小均为mg，故C错误；图中弹簧长度为R，压缩量为，故原长为，故D正确。

故选BD。
