欢迎大家阅读参考学习!高考物理图像法解题技巧一、方法简介图像法将物理量间的代数关系转变为几何关系，运用图像直观、形像、简明的特点，来分析解决物理问题，由此达到化难为易、化繁为简的目的.高中物理学习中涉及大量的图像问题，运用图像解题是一种重要的解题方法.在运用图像解题的过程中，如果能分析有关图像所表达的物理意义，抓住图像的斜率、截距、交点、面积、临界点等几个要点，常常就可以方便、简明、快捷地解题.二、典型应用1.把握图像斜率的物理意义在v-t图像中斜率表示物体运动的加速度，在s-t图像中斜率表示物体运动的速度，在U-I图像中斜率表示电学元件的电阻，不同的物理图像斜率的物理意义不同.2.抓住截距的隐含条件图像中图线与纵、横轴的截距是另一个值得关注的地方，常常是题目中的隐含条件.例1、在测电池的电动势和内电阻的实验中，根据得出的一组数据作出U-I图像，如图所示，由图像得出电池的电动势E=______ V，内电阻r=_______ Ω.【解析】电源的U-I图像是经常碰到的，由图线与纵轴的截距容易得出电动势E=1.5 V，图线与横轴的截距0.6 A是路端电压为0.80伏特时的电流，(学生在这里常犯的错误是把图线与横轴的截距0.6 A当作短路电流，而得出r=E/I短=2.5Ω 的错误结论.)故电源的内阻为:r=△U/△I=1.2Ω3.挖掘交点的潜在含意一般物理图像的交点都有潜在的物理含意，解题中往往又是一个重要的条件，需要我们多加关注.如：两个物体的位移图像的交点表示两个物体“相遇”.例2、A、B两汽车站相距60 km，从A站每隔10 min向B站开出一辆汽车，行驶速度为60 km/h.(1)如果在A站第一辆汽车开出时，B站也有一辆汽车以同样大小的速度开往A站，问B站汽车在行驶途中能遇到几辆从A站开出的汽车?(2)如果B站汽车与A站另一辆汽车同时开出，要使B站汽车在途中遇到从A站开出的车数最多，那么B站汽车至少应在A站第一辆车开出多长时间后出发(即应与A站第几辆车同时开出)?最多在途中能遇到几辆车?(3)如果B站汽车与A站汽车不同时开出，那么B站汽车在行驶途中又最多能遇到几辆车?【解析】依题意在同一坐标系中作出分别从A、B站由不同时刻开出的汽车做匀速运动的s一t图像，如图所示.从图中可一目了然地看出：(1)当B站汽车与A站第一辆汽车同时相向开出时，B站汽车的s 一t图线CD与A站汽车的s-t图线有6个交点(不包括在t轴上的交点)，这表明B站汽车在途中(不包括在站上)能遇到6辆从A站开出的汽车.(2)要使B站汽车在途中遇到的车最多，它至少应在A站第一辆车开出50 min后出发，即应与A站第6辆车同时开出此时对应B站汽车的s—t图线MN与A站汽车的s一t图线共有11个交点(不包括t 轴上的交点)，所以B站汽车在途中(不包括在站上)最多能遇到1l辆从A站开出的车.(3)如果B站汽车与A站汽车不同时开出，则B站汽车的s-t图线(如图中的直线PQ)与A站汽车的s-t图线最多可有12个交点，所以B 站汽车在途中最多能遇到12辆车.4.明确面积的物理意义利用图像的面积所代表的物理意义解题，往往带有一定的综合性，常和斜率的物理意义结合起来，其中v一t图像中图线下的面积代表质点运动的位移是最基本也是运用得最多的.例4、在光滑的水平面上有一静止的物体，现以水平恒力甲推这一物体，作用一段时间后，换成相反方向的水平恒力乙推这一物体.当恒力乙作用时间与恒力甲作用时间相同时，物体恰好回到原处，此时物体的动能为32 J.则在整个过程中，恒力甲做功等于多少?恒力乙做功等于多少?【解析】这是一道较好的力学综合题，涉及运动、力、功能关系的问题.粗看物理情景并不复杂，但题意直接给的条件不多，只能深挖题中隐含的条件.下图表达出了整个物理过程，可以从牛顿运动定律、运动学、图像等多个角度解出，应用图像方法，简单、直观.作出速度一时间图像(如图a所示)，位移为速度图线与时间轴所夹的面积，依题意，总位移为零，即△0AE的面积与△EBC面积相等，由几何知识可知△ADC的面积与△ADB面积相等，故△0AB的面积与△DCB面积相等(如图b所示).即：(v1×2t0)= v2t0解得：v2=2v1由题意知, mv22=32J,故 mv12=8J,根据动能定理有W1= mv12=8J, W2= m(v22-v12)=24J5.寻找图中的临界条件物理问题常涉及到许多临界状态，其临界条件常反映在图中，寻找图中的临界条件，可以使物理情景变得清晰.例5、从地面上以初速度2v0竖直上抛一物体A，相隔△t时间后又以初速度v0从地面上竖直上抛另一物体B，要使A、B能在空中相遇，则△t应满足什么条件?【解析】在同一坐标系中作两物体做竖直上抛运动的s-t图像，如图.要A、B在空中相遇，必须使两者相对于抛出点的位移相等，即要求A、B图线必须相交，据此可从图中很快看出：物体B最早抛出时的临界情形是物体B落地时恰好与A相遇;物体B最迟抛出时的临界情形是物体B抛出时恰好与A相遇.故要使A、B能在空中相遇，△t应满足的条件为：2v0/g<△t<4v0/g通过以上讨论可以看到，图像的内涵丰富，综合性比较强，而表达却非常简明，是物理学习中数、形、意的完美统一，体现着对物理问题的深刻理解.运用图像解题不仅仅是一种解题方法，也是一个感悟物理的简洁美的过程.6.把握图像的物理意义例6、如图所示，一宽40 cm的匀强磁场区域，磁场方向垂直纸面向里.一边长为20 cm的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v=20 cm/s通过磁场区域，在运动过程中，线框有一边始终与磁场区域的边界平行.取它刚进入磁场的时刻t=0，在下列图线中，正确反映感应电流随时问变化规律的是【解析】可将切割磁感应线的导体等效为电源按闭合电路来考虑，也可以直接用法拉第电磁感应定律按闭合电路来考虑.当导线框部分进入磁场时，有恒定的感应电流，当整体全部进入磁场时，无感应电流，当导线框部分离开磁场时，又能产生相反方向的感应电流.所以应选C.。
高中物理计算题解题步骤技巧

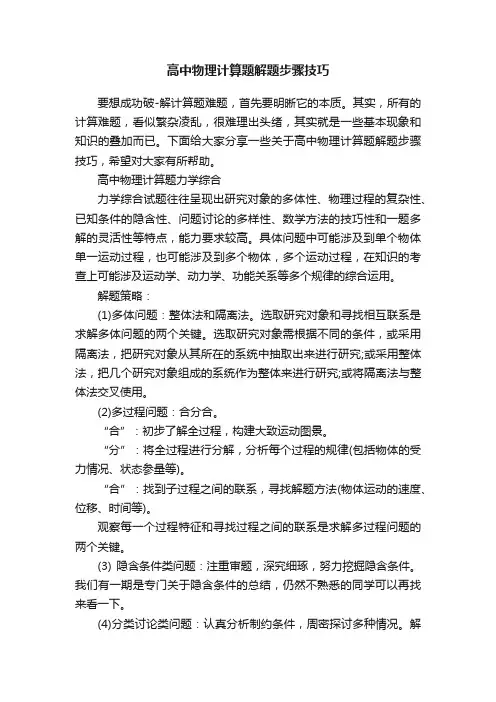

高中物理计算题解题步骤技巧要想成功破-解计算题难题，首先要明晰它的本质。
其实，所有的计算难题，看似繁杂凌乱，很难理出头绪，其实就是一些基本现象和知识的叠加而已。
下面给大家分享一些关于高中物理计算题解题步骤技巧，希望对大家有所帮助。
高中物理计算题力学综合力学综合试题往往呈现出研究对象的多体性、物理过程的复杂性、已知条件的隐含性、问题讨论的多样性、数学方法的技巧性和一题多解的灵活性等特点，能力要求较高。
具体问题中可能涉及到单个物体单一运动过程，也可能涉及到多个物体，多个运动过程，在知识的考查上可能涉及运动学、动力学、功能关系等多个规律的综合运用。
解题策略：(1)多体问题：整体法和隔离法。
选取研究对象和寻找相互联系是求解多体问题的两个关键。
选取研究对象需根据不同的条件，或采用隔离法，把研究对象从其所在的系统中抽取出来进行研究;或采用整体法，把几个研究对象组成的系统作为整体来进行研究;或将隔离法与整体法交叉使用。
(2)多过程问题：合分合。
“合”：初步了解全过程，构建大致运动图景。
“分”：将全过程进行分解，分析每个过程的规律(包括物体的受力情况、状态参量等)。
“合”：找到子过程之间的联系，寻找解题方法(物体运动的速度、位移、时间等)。
观察每一个过程特征和寻找过程之间的联系是求解多过程问题的两个关键。
(3) 隐含条件类问题：注重审题，深究细琢，努力挖掘隐含条件。
我们有一期是专门关于隐含条件的总结，仍然不熟悉的同学可以再找来看一下。
(4)分类讨论类问题：认真分析制约条件，周密探讨多种情况。
解题时必须根据不同条件对各种可能情况进行全面分析，必要时要自己拟定讨论方案，将问题根据一定的标准分类，再逐类进行探讨，防止漏解。
(5)数学技巧类问题：耐心细致寻找规律，熟练运用数学方法。
耐心寻找规律、选取相应的数学方法是关键。
求解物理问题，通常采用的数学方法包括：图象法、几何法、方程法、比例法、数列法、不等式法、函数极值法和微元分析法等，在众多数学方法的运用上必须打下扎实的基础。
高中物理解题技巧：图像法

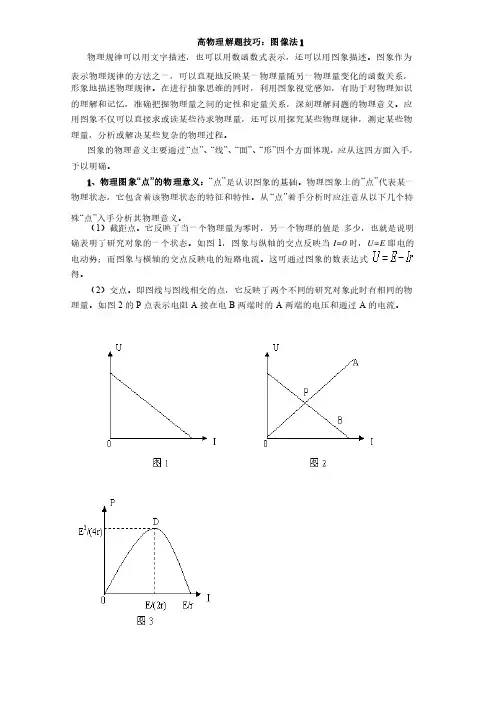

高物理解题技巧：图像法1物理规律可以用文字描述，也可以用数函数式表示，还可以用图象描述。
图象作为表示物理规律的方法之一，可以直观地反映某一物理量随另一物理量变化的函数关系，形象地描述物理规律。
在进行抽象思维的同时，利用图象视觉感知，有助于对物理知识的理解和记忆，准确把握物理量之间的定性和定量关系，深刻理解问题的物理意义。
应用图象不仅可以直接求或读某些待求物理量，还可以用探究某些物理规律，测定某些物理量，分析或解决某些复杂的物理过程。
图象的物理意义主要通过“点”、“线”、“面”、“形”四个方面体现，应从这四方面入手，予以明确。
1、物理图象“点”的物理意义：“点”是认识图象的基础。
物理图象上的“点”代表某一物理状态，它包含着该物理状态的特征和特性。
从“点”着手分析时应注意从以下几个特殊“点”入手分析其物理意义。
（1）截距点。
它反映了当一个物理量为零时，另一个物理的值是多少，也就是说明确表明了研究对象的一个状态。
如图1，图象与纵轴的交点反映当I=0时，U=E即电的电动势；而图象与横轴的交点反映电的短路电流。
这可通过图象的数表达式得。
（2）交点。
即图线与图线相交的点，它反映了两个不同的研究对象此时有相同的物理量。
如图2的P点表示电阻A接在电B两端时的A两端的电压和通过A的电流。
（3）极值点。
它可表明该点附近物理量的变化趋势。
如图3的D 点表明当电流等于时，电有最大的输功率。
（4）拐点。
通常反映物理过程在该点发生突变，物理量由量变到质变的转折点。
拐点分明拐点和暗拐点，对明拐点，生能一眼看其物理量发生了突变。
如图4的P 点反映了加速度方向发生了变化而不是速度方向发生了变化。
而暗拐点，生往往察觉不到物理量的突变。
如图5P 点看起是一条直线，实际上在该点速度方向发生了变化而加速度没有发生变化。
2、物理图象“线”的物理意义：“线”：主要指图象的直线或曲线的切线，其斜率通常具有明确的物理意义。
具有明确的物理意义。
物理图象的斜率代表两个物理量增量之比值物理图象的斜率代表两个物理量增量之比值，其大小往往代表另一物理量值。
高中物理图像法解决物理试题解题技巧和训练方法及练习题
高中物理图像法解决物理试题解题技巧和训练方法及练习题1.问题：一个球从斜面上下滚动，求滚动过程中球心的加速度。
解题方法：通过绘制球在不同位置的速度矢量图，可以发现球心的加速度大小恒定为g*sinθ，方向沿斜面向下。
2.问题：一个火箭垂直向上发射，求其高度和速度随时间的变化关系。
解题方法：绘制高度-时间和速度-时间图像，根据火箭发射时的初速度和加速度，分析其运动状态。
3.问题：一个物体从高处自由落下，求其下落时间和落地时的速度。
解题方法：通过绘制速度-时间图，找到物体的初速度和加速度，并利用运动学公式求解。
4.问题：两个弹簧同时用力拉伸，求弹簧的合力和合力的方向。
解题方法：绘制拉伸弹簧的位移-力图，根据弹簧的弹性系数和拉伸量求解合力大小和方向。
5.问题：一个半径为R的圆盘在水平桌面上绕自身垂直轴心旋转，求其角速度和角加速度。
解题方法：通过绘制角速度-时间和角加速度-时间图像，利用旋转的基本关系式求解。
6.问题：一个抛体做匀速圆周运动，求其速度和加速度的大小。
解题方法：绘制速度-时间和加速度-时间图像，根据圆周运动的特点求解。
7.问题：一个光滑水平桌面上有一个质量为m的物体，另一边有一个质量为2m的物体，求两个物体之间的摩擦力。
解题方法：绘制摩擦力-加速度图像，根据牛顿第二定律和摩擦力公式求解。
8.问题：一个光滑水平桌面上有一个质量为m的物体，通过绳子连接一个质量为2m的物体，求系统的加速度。
解题方法：绘制受力-加速度图像，根据牛顿第二定律和受力平衡条件求解。
9.问题：一个光滑水平桌面上有一个质量为m的物体，与墙面接触，求物体受到的压力大小和方向。
解题方法：绘制压力-受力图像，根据受力平衡条件和压力的定义求解。
10.问题：一个电流为I的导线在磁场中受到力F，求导线的长度和磁场的大小。
解题方法：绘制力-电流图像，利用洛伦兹力公式和导线长度的关系求解。
高中物理图像法解决物理试题解题技巧(超强)及练习题

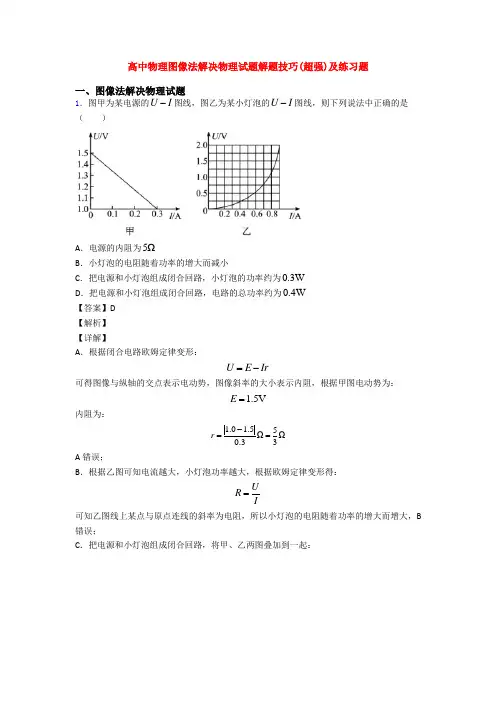

高中物理图像法解决物理试题解题技巧(超强)及练习题一、图像法解决物理试题1．图甲为某电源的U I -图线，图乙为某小灯泡的U I -图线，则下列说法中正确的是（ ）A ．电源的内阻为5ΩB ．小灯泡的电阻随着功率的增大而减小C ．把电源和小灯泡组成闭合回路，小灯泡的功率约为0.3WD ．把电源和小灯泡组成闭合回路，电路的总功率约为0.4W【答案】D【解析】【详解】A ．根据闭合电路欧姆定律变形：U E Ir =-可得图像与纵轴的交点表示电动势，图像斜率的大小表示内阻，根据甲图电动势为：1.5V E =内阻为：1.0 1.55ΩΩ0.33r -== A 错误；B ．根据乙图可知电流越大，小灯泡功率越大，根据欧姆定律变形得：U R I= 可知乙图线上某点与原点连线的斜率为电阻，所以小灯泡的电阻随着功率的增大而增大，B 错误；C ．把电源和小灯泡组成闭合回路，将甲、乙两图叠加到一起：-曲线的交点即小灯泡的电压、电流，根据图像读数：两U IU≈0.125VI≈0.28A所以，小灯泡的功率为：==⨯≈P UI0.1250.28W0.035WC错误；D．回路中的总功率为：==⨯≈1.50.28W0.42WP EI总D正确。
故选D。
2．甲、乙两车在同一平直公路上同地同时同向出发，甲、乙的速度v随时间t的变化如图所示，设0时刻出发，t1时刻二者速度相等，t2时刻二者相遇且速度相等。
下列关于甲、乙运动的说法正确的是（）A．在0〜t2时间内二者的平均速度相等B．t1〜t2在时间内二者的平均速度相等C．t1〜t2在时间内乙在甲的前面D．在t1时刻甲和乙的加速度相等【答案】A【解析】【详解】A．甲、乙两车在同一平直公路上同地同时同向出发，0时刻出发，t2时刻二者相遇，则0〜t2时间内二者的位移相同，0〜t2时间内二者的平均速度相等。
故A项正确；B．v-t图象与时间轴围成面积表对应时间内的位移，则t1〜t2时间内乙的位移大于甲的位移，t1〜t2时间内乙的平均速度大于甲的平均速度。
高中物理12种解题方法与技巧与操作
高中物理12种解题方法与技巧1直线运动问题题型概述：直线运动问题是高考的热点，可以单独考查，也可以与其他知识综合考查.单独考查若出现在选择题中，则重在考查基本概念，且常与图像结合;在计算题中常出现在第一个小题，难度为中等，常见形式为单体多过程问题和追及相遇问题.思维模板：解图像类问题关键在于将图像与物理过程对应起来，通过图像的坐标轴、关键点、斜率、面积等信息，对运动过程进行分析，从而解决问题;对单体多过程问题和追及相遇问题应按顺序逐步分析，再根据前后过程之间、两个物体之间的联系列出相应的方程，从而分析求解，前后过程的联系主要是速度关系，两个物体间的联系主要是位移关系.2物体的动态平衡问题题型概述：物体的动态平衡问题是指物体始终处于平衡状态，但受力不断发生变化的问题.物体的动态平衡问题一般是三个力作用下的平衡问题，但有时也可将分析三力平衡的方法推广到四个力作用下的动态平衡问题.思维模板：常用的思维方法有两种(1)解析法：解决此类问题可以根据平衡条件列出方程，由所列方程分析受力变化;(2)图解法：根据平衡条件画出力的合成或分解图，根据图像分析力的变化.3运动的合成与分解问题题型概述：运动的合成与分解问题常见的模型有两类.一是绳(杆)末端速度分解的问题，二是小船过河的问题，两类问题的关键都在于速度的合成与分解.思维模板：(1)在绳(杆)末端速度分解问题中，要注意物体的实际速度一定是合速度，分解时两个分速度的方向应取绳(杆)的方向和垂直绳(杆)的方向;如果有两个物体通过绳(杆)相连，则两个物体沿绳(杆)方向速度相等。
(2)小船过河时，同时参与两个运动，一是小船相对于水的运动，二是小船随着水一起运动，分析时可以用平行四边形定则，也可以用正交分解法，有些问题可以用解析法分析，有些问题则需要用图解法分析。
4抛体运动问题题型概述：抛体运动包括平抛运动和斜抛运动，不管是平抛运动还是斜抛运动，研究方法都是采用正交分解法，一般是将速度分解到水平和竖直两个方向上.思维模板：(1)平抛运动物体在水平方向做匀速直线运动，在竖直方向做匀加速直线运动，其位移满足x=v0t，y=gt2/2，速度满足vx=v0,vy=gt;(2)斜抛运动物体在竖直方向上做上抛(或下抛)运动，在水平方向做匀速直线运动，在两个方向上分别列相应的运动方程求解5圆周运动问题题型概述：圆周运动问题按照受力情况可分为水平面内的圆周运动和竖直面内的圆周运动，按其运动性质可分为匀速圆周运动和变速圆周运动.水平面内的圆周运动多为匀速圆周运动，竖直面内的圆周运动一般为变速圆周运动.对水平面内的圆周运动重在考查向心力的供求关系及临界问题，而竖直面内的圆周运动则重在考查最高点的受力情况.思维模板：(1)对圆周运动，应先分析物体是否做匀速圆周运动，若是，则物体所受的合外力等于向心力，由F合=mv2/r=mrω2列方程求解即可;若物体的运动不是匀速圆周运动，则应将物体所受的力进行正交分解，物体在指向圆心方向上的合力等于向心力.(2)竖直面内的圆周运动可以分为三个模型：①绳模型：只能对物体提供指向圆心的弹力，能通过最高点的临界态为重力等于向心力;②杆模型：可以提供指向圆心或背离圆心的力，能通过最高点的临界态是速度为零;③外轨模型：只能提供背离圆心方向的力，物体在最高点时，若v<(gR)1/2，沿轨道做圆周运动，若v≥(gR)1/2，离开轨道做抛体运动.6牛顿运动定律的综合应用问题题型概述：牛顿运动定律是高考重点考查的内容，每年在高考中都会出现，牛顿运动定律可将力学与运动学结合起来，与直线运动的综合应用问题常见的模型有连接体、传送带等，一般为多过程问题，也可以考查临界问题、周期性问题等内容，综合性较强.天体运动类题目是牛顿运动定律与万有引力定律及圆周运动的综合性题目，近几年来考查频率极高.思维模板：以牛顿第二定律为桥梁，将力和运动联系起来，可以根据力来分析运动情况，也可以根据运动情况来分析力.对于多过程问题一般应根据物体的受力一步一步分析物体的运动情况，直到求出结果或找出规律.对天体运动类问题，应紧抓两个公式：GMm/r2=mv2/r=mrω2=mr4π2/T2 ①。
物理运动图像题求解方法讨论
®I教师手记物理运动图像题求解方法讨论◎吴京在高考物理中，与运动相关的图像题是必考点。
这些图 像题本身，既是对物理过程的直观化描述，又是反映物理动 态变化的逻辑关系，成为研究物理问题重要的参考工具。
本 文结合运动图像题，就其特点、性质、解题方法进行梳理，为提升学生物理解题能力奠定基础。
一、 植理主要运动图像形式，把握解题要点万物皆处于运动中，对运动图像题的求解，需要梳理 高中阶段主要的运动形式。
常见形式有匀加速直线运动和匀 减速直线运动，前者的速度越来越大，后者的速度越来越 小，所受的合外力是恒定的。
还有抛体运动形式：如平抛运 动，初速度不为零，受水平方向外力作用下，整个运动过程 尽受重力作用；斜抛运动中，初速度不为零，速度方向与水 平方向呈一定夹角，且只受重力作用；竖直向上、或向下抛 体运动，初速度不为零，速度方向与水平方向垂直，仅受重 力作用。
另外，初速为零，自由落体运动，运动过程仅受重 力作用。
圆周运动，其轨迹为圆.受合外力恒定，但方向始终指向圆心。
简谐运动，整r个运动过程仅受回复力作用，回复力与位移j有关，力的方向指向平衡位置以某选择题e为例，-质点做直线运动.速率与位移关系0为沿零点出发的一条射线0B。
如图所示。
针对该质点的运 动说法正确的是？A为匀加速直线运动；B为阍像斜率为质 点加速度；C为四边形AA’B’B的面积表示运动时间；D为四 边形BB’C'C面积为质点时间。
分析该图像，先要观察坐标 轴的物理意义，斜率代表什么，图像与坐标轴所围面积为何 意？从题设中，该射线表示为丨与x图像.纵轴表示速度的倒数，横轴表示位移X，根据射线斜率，说明丨与x成正比，即斜率为;可知斜率为恒量，速度值v增大，但x却减少，一定不是匀加速运动。
对于围合面积的分析。
从所得面积计 算中可知为从点C到点C•的时间。
二、 分析运动图像的性质，厘清解题思路从运动图像分类来看，主要由速度与时间、位移与时 间两类c前者在高考中，除了考查运动知识外，还会结合做 功、受力等条件，探析整个运动过程某些物理量的变化。
高中物理图示法图像法解决物理试题解题技巧及练习题
高中物理图示法图像法解决物理试题解题技巧及练习题一、图示法图像法解决物理试题1．质量为2kg 的物体(可视为质点)在水平外力F 的作用下,从t=0开始在平面直角坐标系xOy(未画出)所决定的光滑水平面内运动．运动过程中,x 方向的x-t 图象如图甲所示,y 方向的v-t 图象如图乙所示．则下列说法正确的是（ ）A ．t=0时刻，物体的速度大小为10m/sB ．物体初速度方向与外力F 的方向垂直C ．物体所受外力F 的大小为5ND ．2s 末，外力F 的功率大小为25W【答案】CD【解析】【详解】由图甲图得到物体在x 方向做匀速直线运动，速度大小为10/ 2.5/4x x v m s m s t ==V V ＝，t=0时刻，y 方向物体的分速度为v y =10m/s ，物体的速度大小为v=22 x yv v +＞10m/s ．故A 错误．物体在x 方向做匀速直线运动，合力为零，y 方向做匀减速直线运动，合力沿-y 轴方向，而物体的初速度不在x 轴方向，所以物体的初速度方向和外力的方向并不垂直．故B 错误．由乙图的斜率等于加速度，得到物体的加速度大小为22100/ 2.5/4v a m s m s t -===V V ，所受外力F 的大小为F=ma=5N ．故C 正确．2s 末，外力的功率P=Fv y =5×5W=25W ．故D 正确．故选CD ．【点睛】 本题知道x 、y 两个方向的分运动，运用运动的合成法求解合运动的情况．对于位移图象与速度图象的斜率意义不同，不能混淆：位移图象的斜率等于速度，而速度图象的斜率等于加速度．2．某电场是由平面内两个相同的点电荷产生的，其中一个点电荷固定不动且到P 点的距离为d ，另一个点电荷以恒定的速率在该平面内绕P 点做匀速圆周运动，P 点的电场强度大小随时间变化的图象如图所示，图线AC 段与CE 段关于直线t =t 0对称，若撤去运动点电荷，测得P 点场强大小为E 0，已知E A =E E =E 0，E B =E D =E 0，E C =0，静电力常量为k ，不考虑磁场因素，则下列说法正确的是( )A ．运动电荷做匀速圆周运动的半径为2dB ．.运动电荷的速率为02d t πC ．0~023t 时间内，运动电荷的位移大小为3d π D ．0~023t 时间内，运动电荷的位移大小为d 【答案】BD【解析】由图像可知t=t 0时P 点的场强为零，说明另一点电荷在P 点右侧距离为d 的位置；当t=0和t=2t 0时，P 点的场强为02E ，可知另一电荷在与QP 垂直，且距离P 点d 的位置，则运动电荷做匀速圆周运动的半径为d ，选项A 错误；粒子运动的速率为02dv t π=，选项B错误；0~023t 时间内，运动电荷运动的弧长002233t d d x vt t ππ==⨯=，转过的角度为3π ，则位移大小为d,选项D 正确，C 错误；故选BD.点睛：本题考查的是电荷的叠加问题，题目的难点在于有一个电荷是运动的，导致p 点的合场强在不断的变化，根据图中的已知条件来计算场强的大小和速度的大小．3．如图所示，一轻绳通过小定滑轮O 与小球B 连接，另一端与套在竖直杆上的小物块A 连接，杆固定且足够长。
