浅析泵站电机电力设备软起动器的应用
软启动原理及应用场合
软启动原理及应用场合软启动是指在电气设备的启动过程中，通过控制电源逐渐增加供电电流的方式，实现对设备的温和启动，避免电源电压突变对设备产生的冲击。
软启动的基本原理是通过降低启动时的电源电压大小，从而降低设备启动时所需要的电流，实现电流的渐变启动。
常用的软启动方式有电阻启动、变压器启动、电流限制启动和电压增大启动。
在电动机启动过程中，电阻启动是一种常见的软启动方式。
电阻启动主要通过在电动机启动时串接外接电阻，从而降低启动时的电源电压，实现启动过程中电流的渐变。
在电机启动初期，电源电压较低，电流较小，逐渐增大电源电压，直到达到正常工作电压，这样可以避免瞬时大电流对电动机和电源系统产生的冲击，保护设备的正常运行。
变压器启动是另一种常见的软启动方式。
在电机启动过程中，通过串接变压器降低启动时的电压，实现电流的渐变启动。
变压器启动可以通过改变变压器的接线方式或水平调节降压器的输出电压来实现电压的渐变，从而控制电流的变化。
与电阻启动相比，变压器启动可以实现较大范围的电压调节，对于启动大型电机具有较好的性能。
电流限制启动是通过控制启动过程中的电压斜率来实现电流的渐变。
在启动过程中，通过控制器控制电源输出电压的斜率，使得启动时的电流不会瞬间增大，从而实现对设备的渐变启动。
电流限制启动通常需要配备特殊的控制器，并根据实际需求进行参数调节。
电压增大启动是通过逐步增加电源输出电压的方式实现电流的渐变。
在启动过程中，控制器逐步增加电源输出电压，从而使得启动时的电流逐渐增大，实现对设备的渐变启动。
电压增大启动通常与电源系统配合使用，需要对电源系统进行特殊设计。
软启动主要应用于对电动机和其他大功率负载进行启动的场合。
例如，工业生产中的电动机启动、电力系统中的发电机组启动等。
软启动可以避免设备启动过程中瞬间大电流对设备和电源系统的冲击，保护设备的正常运行。
此外，软启动还可以提高设备的可靠性和效率，减少设备启动时的能耗和机械应力，延长设备的使用寿命。
软启动器作用
软起动时具有起动电流小、起动速度平稳可靠、对电网冲击小等优点,且起动曲线可根据现场实际工况调整,从而减少了起动时对设备的冲击力,降低了对设备的损害,延长了使用寿命.主要目的是降低起动电压与电流.变频器也是属于软起动的一种.1.什么是软起动器它与变频器有什么区别软起动器是一种集软停车、轻载节能和多种保护功能于一体的新颖电机控制装置,国外称为SoftStarter.它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路.运用不同的方法,控制三相反并联闸管的导通角,使被控电机的输入电压按不同的要求而变化,就可实现不同的功能.软起动器和变频器是两种完全不同用途的产品.变频器是用于需要调速的地方,其输出不但改变电压而且同时改变频率；软起动器实际上是个调压器,用于电机起动时,输出只改变电压并没有改变频率.变频器具备所有软起动器功能,但它的价格比软起动器贵得多,结构也复杂得多.2.什么是电动机的软起动有哪几种起动方式运用串接于电源与被控电机之间的软起动器,控制其内部晶闸管的导通角,使电机输入电压从零以预设函数关系逐渐上升,直至起动结束,赋予电机全电压,即为软起动,在软起动过程中,电机起动转矩逐渐增加,转速也逐渐增加.软起动一般有下面几种起动方式.1斜坡升压软起动.这种起动方式最简单,不具备电流闭环控制,仅调整晶闸管导通角,使之与时间成一定函数关系增加.其缺点是,由于不限流,在电机起动过程中,有时要产生较大的冲击电流使晶闸管损坏,对电网影响较大,实际很少应用.2斜坡恒流软起动.这种起动方式是在电动机起动的初始阶段起动电流逐渐增加,当电流达到预先所设定的值后保持恒定t1至t2阶段,直至起动完毕.起动过程中,电流上升变化的速率是可以根据电动机负载调整设定.电流上升速率大,则起动转矩大,起动时间短.该起动方式是应用最多的起动方式,尤其适用于风机、泵类负载的起动.3阶跃起动.开机,即以最短时间,使起动电流迅速达到设定值,即为阶跃起动.通过调节起动电流设定值,可以达到快速起动效果.4脉冲冲击起动.在起动开始阶段,让晶闸管在级短时间内,以较大电流导通一段时间后回落,再按原设定值线性上升,连入恒流起动.该起动方法,在一般负载中较少应用,适用于重载并需克服较大静摩擦的起动场合.3.软起动与传统减压起动方式的不同之处在哪里笼型电机传统的减压起动方式有Y-q起动、自耦减压起动、电抗器起动等.这些起动方式都属于有级减压起动,存在明显缺点,即起动过程中出现二次冲击电流.软起动与传统减压起动方式的不同之处是：1无冲击电流.软起动器在起动电机时,通过逐渐增大晶闸管导通角,使电机起动电流从零线性上升至设定值.2恒流起动.软起动器可以引入电流闭环控制,使电机在起动过程中保持恒流,确保电机平稳起动.3根据负载情况及电网继电保护特性选择,可自由地无级调整至最佳的起动电流.4.什么是电动机的软停车电机停机时,传统的控制方式都是通过瞬间停电完成的.但有许多应用场合,不允许电机瞬间关机.例如：高层建筑、大楼的水泵系统,如果瞬间停机,会产生巨大的“水锤”效应,使管道,甚至水泵遭到损坏.为减少和防止“水锤”效应,需要电机逐渐停机,即软停车,采用软起动器能满足这一要求.在泵站中,应用软停车技术可避免泵站的“拍门”损坏,减少维修费用和维修工作量.软起动器中的软停车功能是,晶闸管在得到停机指令后,从全导通逐渐地减小导通角,经过一定时间过渡到全关闭的过程.停车的时间根据实际需要可在0~120s调整.5.软起动器是如何实现轻载节能的笼型异步电机是感性负载,在运行中,定子线圈绕组中的电流滞后于电压.如电机工作电压不变,处于轻载时,功率因数低,处于重载时,功率因数高.软起动器能实现在轻载时,通过降低电机端电压,提高功率因数,减少电机的铜耗、铁耗,达到轻载节能的目的；负载重时,则提高电机端电压,确保电机正常运行.6.软起动器具有哪些保护功能1过载保护功能：软起动器引进了电流控制环,因而随时跟踪检测电机电流的变化状况.通过增加过载电流的设定和反时限控制模式,实现了过载保护功能,使电机过载时,关断晶闸管并发出报警信号.2缺相保护功能：工作时,软起动器随时检测三相线电流的变化,一旦发生断流,即可作出缺相保护反应.3过热保护功能：通过软起动器内部热继电器检测晶闸管散热器的温度,一旦散热器温度超过允许值后自动关断晶闸管,并发出报警信号.4其它功能：通过电子电路的组合,还可在系统中实现其它种种联锁保护.7.什么是软起动MCC控制柜MCCMotorControlCenter控制柜,即电动机控制中心.软起动MCC控制柜由以下几部分组成：1输入端的断路器,2软起动器包括电子控制电路与三相晶闸管,3软起动器的旁路接触器,4二次侧控制电路完成手动起动、遥控起动、软起动及直接起动等功能的选择与运行,有电压、电流显示和故障、运行、工作状态等指示灯显示.8.有的软起动器为什么装有旁路接触器大多数软起动器在晶闸管两侧有旁路接触器触头,其优点是：1控制柜具有了两种起动方式直接起动、软起动.2软起动结束,旁路接触器闭合,使软起动器退出运行,直至停车时,再次投入,这样即延长了软起动器的寿命,又使电网避免了谐波污染,还可减少软起动器中的晶闸管发热损耗.9.软起动MCC控制柜有哪些扩展功能将软起动MCC控制柜进一步加以组合,可以实现多种复合功能.例如：将两台控制柜加上控制逻辑,可以组成“一用一备方案”,用于大楼的消防系统与喷淋泵、生活泵等系统.如果配上PC可编程序控制器,则可以实现消防泵定时如半个月自动检测,定时自动关闭；加上相应的控制逻辑,则可以对消防泵及各个系统运转是否正常实施平时检测时,定时低速低水压不出水运行；在灭火时,则实施全速满载运行.将若干台电机加上控制逻辑组合,可以组成生活泵系统或其它专用系统,按需要量逐次打开各台电机,也可逐次减少电机,实现最佳效率运行.还可以根据客户要求,实现多台电机每次自动转换运行,使各台电机都处于同等的运行寿命期.10.软起动器适用于哪些场合原则上,笼型异步电动机凡不需要调速的各种应用场合都可适用.目前的应用范围是交流380V也可660V,电机功率从几千瓦到800kW.软起动器特别适用于各种泵类负载或风机类负载,需要软起动与软停车的场合.同样对于变负载工况、电动机长期处于轻载运行,只有短时或瞬间处于重载场合,应用软起动器不带旁路接触器则具有轻载节能的效果.。
软启动器应用

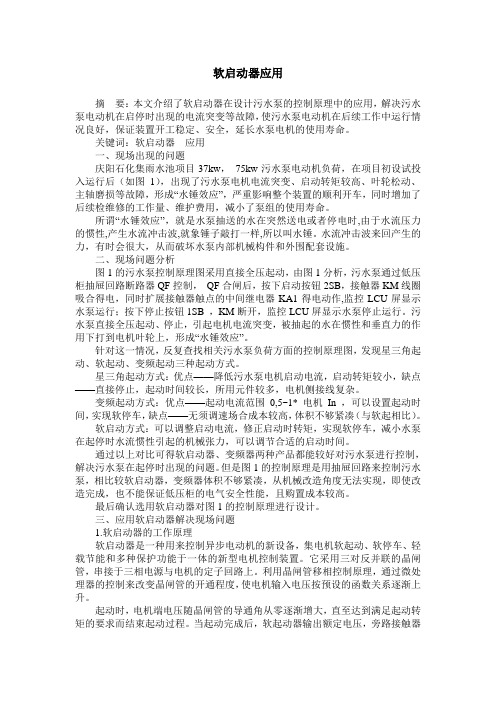

软启动器应用摘要：本文介绍了软启动器在设计污水泵的控制原理中的应用，解决污水泵电动机在启停时出现的电流突变等故障，使污水泵电动机在后续工作中运行情况良好，保证装置开工稳定、安全，延长水泵电机的使用寿命。
关键词：软启动器应用一、现场出现的问题庆阳石化集雨水池项目37kw，75kw污水泵电动机负荷，在项目初设试投入运行后（如图1），出现了污水泵电机电流突变、启动转矩较高、叶轮松动、主轴磨损等故障，形成“水锤效应”，严重影响整个装置的顺利开车，同时增加了后续检维修的工作量、维护费用，减小了泵组的使用寿命。
所谓“水锤效应”，就是水泵抽送的水在突然送电或者停电时,由于水流压力的惯性,产生水流冲击波,就象锤子敲打一样,所以叫水锤。
水流冲击波来回产生的力，有时会很大，从而破坏水泵内部机械构件和外围配套设施。
二、现场问题分析图1的污水泵控制原理图采用直接全压起动，由图1分析，污水泵通过低压柜抽屉回路断路器QF控制，QF合闸后，按下启动按钮2SB，接触器KM线圈吸合得电，同时扩展接触器触点的中间继电器KA1得电动作,监控LCU屏显示水泵运行；按下停止按钮1SB ，KM断开，监控LCU屏显示水泵停止运行。
污水泵直接全压起动、停止，引起电机电流突变，被抽起的水在惯性和垂直力的作用下打到电机叶轮上，形成“水锤效应”。
针对这一情况，反复查找相关污水泵负荷方面的控制原理图，发现星三角起动、软起动、变频起动三种起动方式。
星三角起动方式：优点——降低污水泵电机启动电流，启动转矩较小，缺点——直接停止，起动时间较长，所用元件较多，电机侧接线复杂。
变频起动方式：优点——起动电流范围0,5~1* 电机In ，可以设置起动时间，实现软停车，缺点——无须调速场合成本较高，体积不够紧凑（与软起相比）。
软启动方式：可以调整启动电流，修正启动时转矩，实现软停车，减小水泵在起停时水流惯性引起的机械张力，可以调节合适的启动时间。
通过以上对比可得软启动器、变频器两种产品都能较好对污水泵进行控制，解决污水泵在起停时出现的问题。
电机软启动器
电机软启动器1. 简介电机软启动器是一种用于控制电机启动过程的装置。
传统的电机启动方式通常直接施加额定电压，这样电机会突然达到额定转速，可能引起电流冲击和机械冲击，增加电机和设备的损坏风险。
而电机软启动器可以逐渐提供电压和转矩，使电机实现平稳启动，减少冲击和机械应力，提高设备的可靠性和寿命。
2. 工作原理电机软启动器通过控制电压和电流的斜变过程来实现平稳启动。
一般来说，软启动器包括两个主要部分：电源电压控制器和继电器。
•电源电压控制器：电源电压控制器通常由一组电阻、电容和开关组成，可以实现平滑地改变电源电压。
在启动过程中，电压控制器可以逐渐增加电压输出，使电机实现缓慢加速。
它通常与继电器一起使用，可以通过自动或手动控制来控制电机的启动。
•继电器：继电器是电机软启动器的关键组件，它用于在合适的时机将电压通过电源电压控制器发送给电机。
继电器通常包括触发器、控制逻辑和输出开关。
触发器可以根据启动信号来触发继电器的工作，控制逻辑可以根据电机的实际转速和负载情况来调整输出电压，输出开关负责将电压传递给电机。
3. 优点使用电机软启动器可以带来以下几个优点：•减少电流冲击：传统的电机启动方式会导致电机瞬间吸收较大电流，可能引起电网压降和设备故障。
而软启动器可以通过逐渐提供电压来避免电流冲击，减轻电源和设备的负荷。
•减小机械冲击：电机软启动器的逐渐加速过程可以减小机械部件的应力，降低故障率和维修成本。
•提高设备可靠性：电机软启动器可以减少电机和设备在启动过程中的应力，延长设备的使用寿命。
•节省能源消耗：传统的直接启动方式在启动过程中会消耗较多的能源，而电机软启动器可以通过控制启动过程来减少能源消耗。
4. 应用领域电机软启动器广泛应用于各种需要启动和停止频繁的电机系统，特别是那些对电流冲击和机械冲击敏感的设备。
以下是一些常见的应用领域：•空调系统：电机软启动器可用于空调系统的压缩机启动，避免机械冲击和排除故障。
•泵站系统：电机软启动器可用于泵站系统的泵启动，减少水管爆裂和设备损坏的风险。
软启动器工作原理及应用详解
软启动器工作原理及应用详解软启动器是一种广泛应用于电动机启动控制领域的设备，它在电机启动过程中起到缓慢加速、限制起动电流和减少机械冲击的作用。
本文将详细介绍软启动器的工作原理和应用。
软启动器的工作原理：软启动器原理是通过控制电机各相电压的变化，实现电机的缓慢加速。
具体来说，软启动器通过对电压进行调节，使电机在启动过程中的转速逐渐增加，从而实现了减小启动冲击、限制起动电流以及减少机械冲击的目的。
软启动器通常由控制模块、电源模块、保护模块和输出模块等组成。
其中，控制模块主要用于设置软启动器的启动时间、加速度和减速时间等参数，以及接收外部的启动、停止信号。
电源模块则用于为控制模块和输出模块提供电源，保护模块则用于监测电机的运行状态，并在出现异常情况时进行保护。
输出模块是软启动器的核心部分，它负责调节电压、频率和相位等参数，以实现电机的缓慢加速。
软启动器的应用：1.电动机启动控制：软启动器主要应用于电动机启动控制领域。
传统的直接启动方式在启动过程中会引发较大的起动电流冲击和机械冲击，而软启动器能够通过缓慢加速和限制起动电流的方式，减少电机启动时的冲击，提高设备的可靠性和使用寿命。
2.泵类设备控制：软启动器还广泛应用于泵类设备的控制中。
由于泵在启动时的冲击较大，容易产生水锤效应，导致管道破裂等问题。
而软启动器能够通过减小启动冲击，降低水锤效应，从而保护管道和设备。
3.压缩机和风机控制：软启动器在压缩机和风机等设备的启动过程中也有广泛的应用。
这些设备在启动时也会产生较大的机械冲击和电流冲击，而软启动器能够通过缓慢加速和限制电流的方式，保护设备并提高系统的稳定性。
4.电梯和升降机控制：软启动器还被广泛应用于电梯和升降机的启动控制中。
电梯和升降机的启动过程需要平稳且可控，而软启动器能够提供逐渐加速的启动模式，从而保证乘客的安全和舒适性。
总结：软启动器通过控制电机的电压变化实现电机的缓慢加速，其工作原理包括控制模块、电源模块、保护模块和输出模块等组成。
软启动控制器原理及应用
软启动控制器原理及应用软起动控制器是利用电力电子技术与自动控制技术（包括计算机技术），将弱电和强电结合起来的控制技术，其主要结构是一组反并联晶闸管及其电子控制电路，利用晶闸管移相控制原理，控制三相反并联晶闸管的导通角，使被控电机的输入电压按不同的要求而变化，从而实现不同的起动功能。
起动时，使晶闸管的导通角从0开始，逐渐前移，电机的端电压从零开始，按预设函数关系逐渐上升，直至达到满足起动转矩而使电动机顺利起动，再使电动机全压运行。
一般软起动器可以通过设定得到不同的起动特性，以满足不同负载的要求。
斜坡恒流升压起动这种起动方式是在晶闸管的移相电路中引入电机电流反馈使电机在起动过程中保持恒流、起动平稳。
在电机起动的初始阶段起动电流逐渐增加，当电流达到预先所设定的限流值后保持恒定，直至起动完毕。
起动过程中，电流上升变化的速率是可以根据电机负载调整设定。
斜坡陡，电流上升速率大，起动转矩大，起动时间短。
当负载较轻或空载起动时，所需起动转矩较低，应使斜坡缓和一些，当电流达到预先设定的限流点值后，再迅速增加转矩，完成起动。
由于是以起动电流为设定值，当电网电压波动时，通过控制电路自动增大或减小晶闸管导通角，可以维持原设定值不变，保持起动电流恒定，不受电网电压波动的影响。
这种软起动方式是应用最多的起动方法，尤其适用于风机、泵类负载起动。
脉冲阶跃起动在起动开始阶段，晶闸管在极短时间内以较大电流导通，经过一段时间后回落，再按原设定值线性上升，进入恒流起动状态。
该起动方法适用于重载并需克服较大静摩擦的起动场合。
减速软停控制减速软停控制是当电机需要停机时，不是立即切断电动机电源，而是通过调节晶闸管的导通角，从全导通状态逐渐的减小，从而使电动机的端电压逐渐降低而切断电源的，这一过程时间较长故称为软停控制。
停车的时间根据实际需要可在0~120秒范围内调整。
在泵站中，应用软停技术可避免泵站设备损坏，减少维修费用和维修工作量。
节能特性软启动器可以根据电动机功率因数的高低，自动判断电动机的负载率，当电动机处于空载或负载率很低时，通过相位控制使晶闸管的导通角发生变化，从而改变输入电动机的功率，以达到节能的目的。
软启动器工作原理及应用详解
导读软启动是指电机的电压由零慢慢提升到额定电压，这样电机在启动过程中的启动电流，就由过去过载冲击电流不可控制变成为可控制。
并且可根据需要调节启动电流的大小。
电机启动的全过程都不存在冲击转矩，而是平滑的启动运行。
本期专题将对软启动器的工作原理和应用进行全面解析。
软启动的必然性在工程中最常用的就是三相异步电机，由于其电机启动特性，这些电动机直接连接供电系统启动（硬启动），将会产生高达电机额定电流5～7倍的浪涌（冲击）电流，使得供电系统和串联的开关设备过载。
另一方面，直接启动也会产生较高的峰值转矩。
这种冲击不但会对驱动电动机产生冲击，而且也会使机械装置受损，还会影响接在同一电网上的其他电气设备正常工作。
鼠笼型异步电动机电子软启动器的诞生解决了这个问题。
它既能改变电动机的启动特性保护拖动系统，更能保证电动机可靠启动，又能降低启动冲击。
因此，随着电力电子技术的快速发展，智能型软启动器将会得到更广泛的应用。
软启动器的工作原理软启器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转速时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。
软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转速逐渐下降到零，避免自由停车引起的转矩冲击。
▲软启动器的典型控制图▲软启动器接线图直接启动的危害性（1）引起电网电压波动交流电动机在全压直接起动时，起动电流会达到额定电流的4~7倍，当电机的容量相对较大时，该起动电流会引起电网电压的急剧下降，影响同电网其它设备的正常运行。
在线软启动器厂家讲述软启动器在不同行业的应用
在线软启动器厂家讲述软启动器在不同行业的应用软启动器是一种常见的电气装置，它可以在电机启动时缓慢增加电流，从而保护设备。
不同行业的使用环境和设备要求会有所不同，下面就让在线软启动器厂家为大家讲述软启动器在不同行业的应用。
水泵行业软启动器在水泵行业中被广泛应用，在水泵启动过程中，如果瞬间流量太大，会导致设备过载，损坏设备，软启动器则可以缓慢增加电流，避免瞬间过流的情况发生。
此外，软启动器还可以实现电机的软停车功能，延长电机寿命，减少设备维修成本。
空调行业空调行业作为大型能源消耗行业，每年消耗的电量不少。
而在空调启动时，电流瞬间增大，容易引起供电系统过载，软启动器可以减缓启动时的电流冲击，保护供电系统不受过载影响。
另外，软启动器还可以确保空调系统启动平稳，减少噪音和震动。
电梯行业软启动器在电梯行业中的作用也是比较重要的，它可以缓慢地增加电流，保护电梯电机和设备。
同时，软启动器也可以防止电梯的急停，保证电梯的平稳启动和运行，保证乘客的安全。
矿山行业矿山行业的设备工作环境十分恶劣，设备容易受到损坏，而软启动器则能够在矿山行业中保护电机，减少设备维修成本。
另外，软启动器还可以延长电机的使用寿命，提高电机的效率，节能降耗。
工业制冷行业在工业制冷行业中，冷水机组也需要使用软启动器，可以保护制冷设备不受过载对其造成的影响。
同时，软启动器还能实现电机的软启动和软停车功能，确保设备平稳工作和延长设备寿命。
总之，软启动器在各个领域中都有非常广泛的应用，从而可以保护设备、节约成本、安全稳定地运行。
而在线软启动器厂家则为各行各业提供了丰富的软启动器产品选择和咨询服务，满足了行业的需求。
软启动器在排涝泵站运行控制中的应用
软启动器在排涝泵站运行控制中的应用摘要：介绍城市排涝泵站水泵电机控制启动装置软启动器的原理、启停方式、应用及使用效果关键词：电动机；软启动器；应用效果异步电动机以其优良的性能及无需维护的特点，在各行各业中得到广泛的应用。
但因其起动时要产生较大冲击电流（一般为额定电流的5-8倍），产生的起动应力较大，易使负载设备的使用寿命降低；国家有关部门对电机起动有明确规定，电机起动时的电网电压不能超过15%，常规解决办法有两个：增大配电容量及采用限制电机起动电流的起动设备，如果仅仅为起动电机而增大配值电容量，从经济角度上来说，并不可取，为此，往往需要配备限制电机起动电流的起动设备，过去人们多采用Y/△转换，自藕降压，磁控降压等方式来实现。
这些方法虽然可以起到一定的限流作用，但存在二次冲击，直接停止，起动时间较长，所用元件较多，电机侧接线复杂等问题，没有从根本上解决问题伴随传动控制对自动化要求的不断提高，采用可控硅为主要器件、单片机为控制核心的智能型电动机起动设备－软起动器，已在各行各业得到越来越多的应用，由于软起动器性能优良、体积小、重量轻，并且具有智能控制及多种保护功能，而且各项起动参数可根据不同负载进行调整，其负载适应性很强。
因此电子式软起动器现已逐步取代落后的Y/Δ、自耦减压和磁控式等传统的减压起动设备成为必然。
随着电力电子技术的快速发展，智能型软起动器也在深圳火车站1#、2#雨水排涝泵站得到实践应用。
使用的智能型ABB软起动器是一种集软起动、软停车、轻载节能和多功能保护于一体的水泵电机控制装置，它不仅实现在整个起动过程中无冲击而平滑地起动电机，而且可根据电动机负载的特性来调节起动过程中的参数，如限流值、起动时间等。
此外，它还具有多种对电机保护功能，这就从根本上解决了传统的降压起动设备的诸多弊端。
一、软启动器的工作原理软起动器的主要构成是在三相电源与电机间串入三相联晶闸管，利用晶闸管移相控制原理，启动时电机端电压随晶闸管的导通角从零逐渐上升，电机转速逐渐增大，直至达到满足启动转矩的要求而结束启动过程，此时旁路接触器接通，电机进入稳态运行状态；停车时先切断旁路接触器，然后由软启动器内晶闸管导通角由大逐渐减小，使三相供电电压逐渐减小，电机转速由大逐渐减小到零，停车过程完成。
电机软启动器应用
之间三对反并联晶闸管调压电路及电子控 制电路构成。
软启动器工作原理
L1
M
L2
3～
L3
软启动器工作原理
软启动器采用三相反并联晶闸管作为调压
器，将其接入电源和电动机定子之间。这 种电路如三相全控桥式整流电路，使用软 启动器启动电动机时，晶闸管的输出电压 逐渐增加，电动机逐渐加速，直到晶闸管 全导通，电动机工作在额定电压的机械特 性上，实现平滑启动，降低启动电流，避 免启动过流跳闸及对电网的冲击。
U1-3
a
a
0
a
a
a
Wt
三相异步电机的启动方法
直接起动，也叫全压起动。起动时通过一些直接起动设备，
将全部电源电压(即全压)直接加到异步电动机的定子绕组， 使电动机在额定电压下进行起动。一般情况下，直接起动 时起动电流为额定电流的3～8倍，起动转矩为额定转矩的 1～2倍。根据对国产电动机实际测量，某些笼型异步电动 机起动电流甚至可以达到8～12倍。
一般情况下，异步电动机的功率小于
7．5kW时允许直接起动。如果功率大于 7．5kW，而电源总容量较大，能符合下式 要求的话，电动机也可允许直接起动。
如果不能满足上式的要求，则必须采用减压启动的方
K1
I1st I1N
1 4
3
电源总容量kv A
起动电动总功率
kw
电机软起动器培训
什么是电动机的软起动？
运用串接于电源与被控电机之间的软起动器，控制其内部
晶闸管的导通角，使电机输入电压从零以预设函数关系逐 渐上升，直至起动结束，赋予电机全电压，即为软起动， 在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增 加。简单说，就是启动电压逐渐上升，不是开始就全压启 动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可控硅 的输 出电压 ，使空载或轻载 运行时降低 电机的端 电压 ， 可 能 ， 管 道阻力 ， 摩 擦阻力 等 因素 ， 致使风 机起动 比水泵难 ， 起 动加 使 电机的铁损 大大减 小 ， 同时也 可减 小电机定 子铜损 ， 从 而减 小 速的时间较长 ， 风机起动 属重 载起 动。
电机 空载或轻 载时 的输入 功率 ，也就 减小 了电机有 功 和无功损 耗， 提高了功率因数 ， 实 现了节电控制。
交 流传动技 术的发展 也是 随着 电子技 术和计 算机 技术 的发 在起动之初 ， 要 求关 闭风阀 ， 实 际应用 中则是将风 阀固定住 。所 以 展 在工业 上有 了重要 的应 用 ， 尤其 是在钢铁 工业 中 ， 使 复杂 的矢 在选用 软起 动器时 ，要根据 风机起动时 电动 机工作 电流 的大小 ， 量控 制技 术得 以实现 ， 无论是 大容 量电机还是小容 量 电机现 均可 来 选 择 相 匹 配 的软 起 动 器 。风 机 的节 电潜 力在 高 炉 温 区段 。
使 同步电机或者异步电机实现可逆滑调速。也使交流传动系统在
轧 钢 生 产 中得 到 广 泛 的 应 用 。
软起动器结 构简单 ， 接线安装方便 ， 节 电显著 ， 是 电动机起动
与运行 技术的发展趋势 。机电一体化是指在 机构 的主功能 、 动力
信息处 理功能 和控制 功能上 引进 电子技术 ， 将 机械装 置 与 电动 机传统的起动方式有 全压起动 和将 压起 动 ， 软起 动是一 功 能 、 综合 种 完全区别于全压 和降压起动 的新 的起 动方式 ， 是 电子 过程控制 电子化 设计及计算机 软件系统集合起来 所构成 的系统总称 ， 技 术。所谓软起动 ， 是 以斜坡 控制方式起动 ， 使 电动机转速平 滑 ， 运 用机械技术 、 微 电子技术 、 计算机技 术 、 电力电子技 术等对各 生
软起动器箱 内面板上设有两个 速率微动 开关 ， 分别对应 四种
与功率 因数 Ｃ ｏ ｓ 的关 系 ，以 Ｙ１ ３ ２ Ｓ 一 ４型 ， ５ ． ５ Ｋ Ｗ 三相 异步 电动 起动速率 ： 重载 、 次 重载 、 次轻载 、 轻载 ， 起动时 间分别 是 ９ ０ Ｓ 、 ７ ０ Ｓ 、
Ｃ ｏ ｓ 的大 小 反 应 了 负 载 的 变 化 。软 起 动 器 正 是 利 ６ ５ Ｓ 、 ６ ０ Ｓ 。 使用时根据起动负载选相应 的起动 速率。 引风机用 电动
二、 电 动 机 软 起 动 技 术
风机负载变化大 ， 从风机特性 曲线上可看 出 。一般 风机功率
计算的工作温度参数 ２ ０ ０ ￣ Ｃ， 只是取 近似 中间值 。 输送 的烟气 温度
越高 ， 阻转 矩 越 小 ； 反之 ， 输送 的 烟 气 温 度 越 低 ， 阻 转矩 越 大 。风 机
浅析泵站 电机 电力设备 软起 动器 的应用
◆沈飞 陈海洋 （ 盐城市大套 第二抽水站管理所 江苏省 ２ ２ ４ ５ ０ ０ ）
【 摘要】 电能是现代 工业 生产的主要能源和动 力， 电动 机是将 电能 后 的谐波磁势又加剧 了附加转矩 ， 附加转矩是 电机起动 时产生震
转 换 为 机 械 能 来 拖 动 生 产 机 械 的 驱 动 元 件 。电动 机 与其 他 原 动 力 动和 噪音 的原 因。
一
、
电动机软起动器的节电原理
此外 ， 软起 动器还具有多种保 护功能 ， 配合硬 件电路 ， 软件设
在生产 实际当 中， 一些电气设备经 常处 于空 载或轻载状 态下 计有过载 、 断相 、 欠压 、 过压等保护程序 ， 动作可靠程度高。归纳起
运行 ， 轻载 或空载 的电动机在 额定 电压 的工作条件下 ， 效率 和功 来 ， 软起动器很好 的解决 了全压和 降压起动电流过 大及其派 生的
（ 如 内燃机 、 蒸汽机 等 ） 相比， 电动机的控 制方 法更为 简便 并 可实
全压 和降压起动 ， 都要受单位 时间 内起 动次数 的限制。 电动
现 遥 控 和 自动 控 制 。通 过 对 电动 机 软 启 动 器 节 电 原 理 的 阐 述 ， 及 机 本 身 的 发 热 主要 建 立 在 短 时 间 大 电 流 时 。 如 通 过 ６倍 额 定 电 电动 机 起 动技 术 的 分 析 ， 提 出 了应 用 电 动机 软 起 动 器 的 优 势 和 电 流 ， 温升为 ８ — １ ５ ， Ｓ ； 起 动装置 的 自耦变 压器或 交流 接触器 起动 动 机 软 起 动 器在 动 力设 备 上 的 实 际应 用 。
其 起动转 矩与离 心式水 泵类似 ， 阻转矩都 与转速 成正 用 微机技术 ， 用单片机作 Ｃ Ｐ Ｕ， 用可控硅作为执行元 件 ， 实时检测 机 的起动 ： 电流 和电压滞后 角 ， 即功率 因数 角 ， 输 入给单 片机 ， 单 片机根 比 ， 但是 ， 风机 与水泵 的结 构 不 同 ， 风 机 的 转 动 惯 量 比 水 泵 大 的 据最佳控制算法 ， 输 出触 发脉冲 ， 调 整可控硅 的导通 角 ， 即可调整 多 ， 空气 的流动 性 比水小 ， 如 果风机 不关 风 阀起 动 ， 将 因空 气升
率 因数均很低 ， 造成 电能大量 浪费。衡量 电动机 节 电性能 的重要 许 多 问题 。
指标 为 电机 空 载或 轻 载 时最 低 运行 电压 的大 小 ，即功 率 因数 Ｃ ｏ ｓ ｄ ｐ的大小。为 了说明 电动机在不 同负载 的情况下运行 ， 电压 动 器在 动 力 设 备 上 的 应 用
引起堆积 热 ；如交流 接触器一般 要求起 动次数每分 钟不 超过 １ ０ 次。而软起动器 可频繁操作 ， 具有 电动机起 动电流小 ， 温升低 ； 软 起动器 采用 的无 触点 电子元件 ， 除大 功率可控硅 外 ， 工作 时温 升
很低 。
【 关键词 】 电动机软起动 器 全压起动 可编程控 制器
