山宇SJR2系列软起动器说明书
SJR2三用一备控制图-控制回路
LC1D
SJR2-
CM1-
型号及规格
数 量
根据功率选定 根据功率选定 根据功率选定 备 注
405 4SB2
4HG
4#旁路运行指示
4#起停
标记 处数 设计 校对 审核
文件号
4SB1
407
4KA
409
4KA
签字
日期
SJR2三用一备控制图
CAD名称: 标 记
重 量
比 例
标准化 批准
工艺
上海山宇电子设备有限公司
109
1KA
2L 4FU
起动信号
201
2KM
熔断器 2#电源指示 2#旁路运行
2KA
3KA
4KA
2KM
205 2SB2
2HG
2#旁路运行指示
2#起停
N
2SB1
207
2KA
209
2KA
说 明
1，SA在某一备用档时，此台电机既为备用又可独立工作； 2，两台电机在运行中某一台发生故障时，自动起动备用电机；
1L
N
L1
N
3FU
101 01
1HR
1RQ
02
103
1KM
熔断器 1#电源指示 1#旁路运行
6FU
01
05 05
1RQ 2RQ 3RQ 4RQ
1KA
06 06
03
KA2
05
KA1
熔断器 故障输出
1KM
105 1SB2
1HG
1#旁路运行指示
1#起停
N
05 05
06 06 07
KA2
1SB1
软起动技术规格书
1、设计要求电动机起动时，不得使母线电压低于额定电压的90%，电机端电压约为额定电压的50％，在80%额定转速下，电机端电压不低于65%。
采用直、软起动控制方式。
软起动器应内置旁路接触器。
电动机起动电流和起动时间：起动电流控制在1.5～2.5倍额定电流，起动时间控制在 10～60s(现场可调)以内，起动力矩可以达到额定力矩的80%。
起动控制技术采用有级变频起动，可以输出12.5Hz和50Hz两种起动频率。
电动机连续起动次数：不低于6次/小时。
软起动器所用元器件及内部板件经过抗腐蚀和阻燃等特殊方式处理，可以适应各种高灰尘、高腐蚀的环境下。
应设置RC吸收网络提供瞬间电压保护电路，以减少dv/dt冲击电压，防止SCR模块的损坏。
低压控制部分应包括数字微处理机、控制器和液晶显示器、操作接口和其它低压元件，并与高压部分隔离。
2、功能正常起动为软起动，但在软起动器故障情况下应能直接起动电机且对软起动器及电机的各项保护依然有效。
电源部分与控制部分采用光纤作为传输介质。
有针对各种泵类负载控制特性的专业泵控制程序。
应具有用低压电机预调试的功能，测试内容包括触发试验和模拟试验。
具备软停车功能，防止水击现象造成管道、阀门的损坏。
显示仪表、操作装置、按键和指示灯的安装要适于读数和操作。
软起动柜主回路各元器件之间采用母线铜排方式连接。
采用电子式电压互感器进行高压测量。
软起动器可以“干”测试，允许晶闸管触发、继电器、指示灯及接触器在不接通主回路电源的情况下进行全功能测试。
2.3技术性能指标详见附表2.4 软起动型式软起动器采用电子软起动器，应具备有级变频起动模式和软停车功能。
利用可控硅调压来实现电动机软起动，即所谓的固态软起动。
电子软起动器一般都是采用智能化控制，在软起动过程中，各相晶闸管顺序导通，并按一定规律移相改变电机的输入电压和频率，在电机最初起动时输出频率为12.5Hz在电机速达到1/4额定转速后，输出频率变为50Hz并当电机到额定电压后，软起动过程结束，闭合旁路接触器，切除晶闸管阀组。
高压电机软启动说明书
TGQ1-3000/10高压交流电机软起动装置说明书在安装、运行、维护高压交流电机软起动装置之前，请仔细阅读本手册。
注意事项危险事项：如不按规定操作可能导致危害人生安全的事故。
高压交流电机软起动装置接入电源后，柜内会带高电压。
运行中如打开软起动装置的大门，软起动装置将跳闸、报警、停止工作。
但即使在电机停止运行状态，其输入端仍带有高电压。
必须断开软起动装置的前级输入电源，确认软起动装置从高压隔离后，方可打开软起动装置的前、后大门。
在对软起动装置的高压部分进行任何维护、维修之前，必须将软起动装置的高压部分可靠接地。
软起动装置的控制电路板及控制线路带有220V交流电压，接触控制电路板及控制线路的端头有触电的危险。
软起动装置的柜体必须可靠接地。
警告事项：如不按规定操作可能导致危害设备安全的事故。
无功补偿装置—用于提高电机功率因数的无功补偿装置的接入，可能损坏软起动装置的可控硅元件，用户如需接入无功补偿装置，请务必在订购软起动装置时向厂商说明。
输入输出—软起动装置的输入、输出端不得接反，否则将损坏软起动装置。
连续起动—超过规定的连续起动，将使软起动装置的可控硅元件超温，最终将其损坏。
环境—软起动装置的设计工作环境为室内、常温、无污染及腐蚀，用户有特殊的要求请在订购时向厂商说明。
目录第一章绪论 (3)第二章安装 (10)第三章起动 (12)第四章维护及故障排除 (16)第一章 绪论1.1 概述软起动装置是用来控制交流电机起动的设备，它的主要构成是接于电源与被控电机间的三相反并联晶闸管组件及其电子控制装置。
TGQ1型软起动装置是为高压交流电机的起动而设计的，其型号字母代表的意义如下：1.2 技术指标和性能负载种类 三相中压异步电机、同步电机交流电压 10kV +10%-15%功率 3000kW容量 连续：130%控制器标称值短时：400%控制器标称值/30秒200%控制器标称值/60秒连续起动：最大4次/小时，两次启动至少间隔15分钟 频率 50Hz±2Hz主回路组成 36 SCRS瞬时过电压保护 复合过电压保护器及dv/dt吸收网络冷却 空气对流冷却旁路接触器 具有直接起动容量的接触器。
电动机软启动控制板说明书-带触发概要
电动机软启动控制板说明书(带触发一、控制板各部分说明(如图1.1图1.1 二、控制板接线1. 主电路接线示意如图2.1三相输入图 2.1注意:交流接触器的安装相序一定要保持前后一致,即每一组触点短接一路正反向晶闸管组,否则在接触器吸合的瞬间,会将相电压直接加在晶闸管上,造成爆炸的危险。
工作流程:(1软启动过程:通过晶闸管控制电流的缓慢上升,从而实现电动机电流的缓慢增长,在这一过程中,旋转磁场也将逐渐建立,直至最后全压,此时晶闸管相当于一个闭合的开关,经过一段时间延时后旁路接触器吸合,由接触器承受电动机工作电流。
(2软停过程:跟软启动过程相反,此过程是一个将电动机工作电流由接触器转移到晶闸管装置的过程,再由晶闸管控制电流缓慢降低,直至电流消失。
2. 同步信号及单臂桥连接(必须严格按照下图连接方式接线如图 2.2图 2.2说明:此部分接线需按照图示谨慎进行,一旦接错,将使装置不能正常工作,甚至会发生危险!主电路中的U相、V相、W相是根据同步信号接口确定的,与输入无关。
以输入到输出为正向基准,则U、V、W主电路中所有满足此条件的3只正向晶闸管为+U、+V、+W晶闸管,与此相反的3只反向晶闸管为-U、-V、-W晶闸管,并依次命名来接触发脉冲。
在接线的过程中,一定要使同步信号端口的顺序与触发脉冲的顺序相对应,如下表:同步信号端口“+”号所对应的为门极“G”,没有标记的为阴极“K”如果采用晶闸管单臂桥模块,请按照其说明连接电路。
3.电流传感器连接如图2.3图2.3 图2.4 电流传感器配有扁平连接线,按照图示所示顺序连接好即可。
4.温度传感器连接,如图 2.4将温度传感器固定于最佳温度测试点后直接将引线接于温度传感器接口即可,无顺序限制。
5.电源接线如图2.5、图2.6图2.5 图2.6两种电源方式选择:(1采用所配变压器,按照图2.5所示接线,变压器输入电压为交流380V(2采用开关电源供电,按照图2.6所示接线6.控制按键接线如图2.7按照图2.7所示顺序接线即可,所选按钮为点动类按钮,非自保持类。
软启动说明

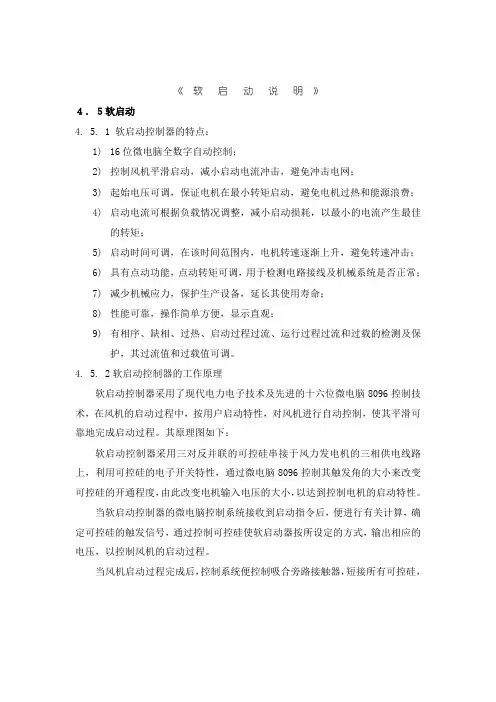

《软启动说明》４．５软启动4. 5. 1 软启动控制器的特点：1)16位微电脑全数字自动控制；2)控制风机平滑启动，减小启动电流冲击，避免冲击电网；3)起始电压可调，保证电机在最小转矩启动，避免电机过热和能源浪费；4)启动电流可根据负载情况调整，减小启动损耗，以最小的电流产生最佳的转矩；5)启动时间可调，在该时间范围内，电机转速逐渐上升，避免转速冲击；6)具有点动功能，点动转矩可调，用于检测电路接线及机械系统是否正常；7)减少机械应力，保护生产设备，延长其使用寿命；8)性能可靠，操作简单方便，显示直观；9)有相序、缺相、过热、启动过程过流、运行过程过流和过载的检测及保护，其过流值和过载值可调。
4. 5. 2软启动控制器的工作原理软启动控制器采用了现代电力电子技术及先进的十六位微电脑8096控制技术，在风机的启动过程中，按用户启动特性，对风机进行自动控制，使其平滑可靠地完成启动过程。
其原理图如下：软启动控制器采用三对反并联的可控硅串接于风力发电机的三相供电线路上，利用可控硅的电子开关特性，通过微电脑8096控制其触发角的大小来改变可控硅的开通程度，由此改变电机输入电压的大小，以达到控制电机的启动特性。
当软启动控制器的微电脑控制系统接收到启动指令后，便进行有关计算，确定可控硅的触发信号，通过控制可控硅使软启动器按所设定的方式，输出相应的电压，以控制风机的启动过程。
当风机启动过程完成后，控制系统便控制吸合旁路接触器，短接所有可控硅，使风机直接投网运行，避免不必要的能源损耗。
软启动控制器对风机启动过程的控制是完全通过微电脑自动进行的上，利用可控硅的电子开关特性，通过微电脑8096控制其触发角的大小来改变可控硅的开通程度，由此改变电机输入电压的大小，以达到控制电机的启动特性。
当软启动控制器的微电脑控制系统接收到启动指令后，便进行有关计算，确定可控硅的触发信号，通过控制可控硅使软启动器按所设定的方式，输出相应的电压，以控制风机的启动过程。
软起动器操作手册
软起动器操作手册软起动器操作手册一、设备介绍软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新型电机控制装置。
其操作使用需要一定的专业知识和技能，为了确保软起动器的正常运行和延长设备寿命，建议用户严格按照操作手册进行操作。
二、操作步骤1、打开软起动器的外壳保护门，将电机及传动部分正确安装并连接好。
2、连接输入电源，将电源线接入软起动器的输入端子。
注意三相电源需要保持平衡，不能出现缺相的情况。
3、连接输出电源，将电动机线接入软起动器的输出端子，注意线的颜色要与电机接线盒的颜色一致。
4、打开软起动器电源开关，此时电源指示灯应显示为亮。
5、调整电机的起动参数，包括初始电压、全电压和加速时间等。
这些参数可以根据电机的具体需求进行调整。
6、关闭外壳保护门，确保其紧密关闭。
7、在起动前应检查电源是否正常，手动检查软起动器的操作是否顺畅。
8、起动电机，观察电机的运行状态和软起动器的显示面板信息。
9、在电机运行过程中，要定期进行维护和检查，确保设备的正常运行。
三、注意事项1、操作过程中应切断电源，防止意外触电。
2、在调整电机参数时，应遵循厂家提供的建议范围，不得随意修改。
3、在安装和维修过程中，应使用厂家指定的工具和备件，不得使用其他替代品。
4、定期清理软起动器内的灰尘和杂物，保持设备清洁。
5、若出现故障，应立即切断电源，并联系专业人员进行维修。
四、常见故障及排除方法1、电机不能起动：检查电源是否正常，检查软起动器输入电源是否缺相，检查电机参数是否设置正确。
2、软起动器显示故障：查看故障代码，根据故障代码查找故障原因，并采取相应措施排除故障。
3、电机运行过程中出现异常声音：检查电机是否负载过大，检查电机参数是否设置正确，检查电机轴承是否损坏。
4、软起动器外壳发热：检查散热是否良好，检查内部元件是否损坏。
五、维护与保养1、定期检查软起动器的外壳保护门是否紧闭，以确保良好的散热性能。
2、定期清理软起动器内部的灰尘和杂物，防止对设备运行产生不良影响。
软启动操作使用说明
A-B软启动器操作使用说明一．软启动器的起动方式选择┅┅┅┅┅ 2 二．软启动器的参数查看方法┅┅┅┅┅ 3 三．参数修改┅┅┅┅┅ 5 四．常见故障信息及消除方法┅┅┅┅┅ 5 五．常见故障说明┅┅┅┅┅7 六．常用参数及说明┅┅┅┅┅8 七．软启动器的初次调试┅┅┅┅┅11软启动器使用操作说明一．软启动器的起动方式选择：软启动器的起动方式常用的有以下几种：1．软起动：该方式是最常用的起动方式，电动机可根据参数设定的初始转矩进行起动。
起动加速时间在0—30S之间，由用户自行调节。
起动斜坡加速期间，输出至电机的电压不断上升，当软启动器的控制器检测到电动机已达到额定转速状态，则输出电压将自动切换到全电压。
（若设定的起动时间为30S，在20S的时候如果电动机已达到额定转速，电机端电压已达到全电压，则不必等到30S）2．限流起动：限流起动顾名思义，限制电机的起动电流，该方式为电动机提供一固定电压的降压起动。
限流水平可由用户在电机满载电流的500-600%间调节，限流起动时间0—20S由用户设定。
在起动过程中，当软起动器的控制器检测到电机的额定转速时，输出电压将自动切换成全压输出，这点与软起动方式有些区别：软起动过程电压是无级不断增加的；而限流起动是始终以一固定电压起动的。
3．全压起动：该方式同一般设备的启动相同，一般来说，既然选用了软启动器就不太会选用该方式进行起动。
4．可选择的突跳起动：该起动功能一般是附加于软起动方式或限流起动方式之中，为电动机起动提供一个大提升转矩以克服负载惯性，突跳时间可由用户在0.0—2.0S之间设定。
我厂采用的软起动方式主要有以下两种：1．限流加突跳起动方式：该方式主要用于PVC的水环压缩机、抽风机、鼓风机和排渣泵等设备，因为这些设备的电机容量较大，起动电流较大，其供电线路也较长，采用限流起动，可减少对配电室母线电压的影响，以免造成当大设备启动时，母线压降大，使照明及其他设备失电跳闸的情况发生。
山宇SJR2系列软起动器的特点及其应用(doc 7)
山宇SJR2系列软起动器的特点及其应用(doc 7)山宇SJR2系列软起动器的特点及其应用摘要：本文介绍了软起动器的功能特点，对比了交流电动机各种起动方式的特性，对软起动器的起、停方式进行了详细的介绍。
并通过软起动器在电厂的应用实例，给出了软起动器在该控制系统的应用效果。
1 引言异步电动机以其优良的性能及无需维护的特点，在各行各业中得到广泛的应用。
然而由于其起动时要产生较大冲击电流，同时由于起动应力较大，使负载设备的使用寿命降低。
国家有关部门对电机起动早有明确规定，既电机起动时的电网电压降不能超过15%。
人们往往需要配备限制电机起动电流的起动设备，过去人们多采用Y/△转换、磁控降压起动器、自藕降压等方式来实现。
这些方法虽然可以起到一定的限流作用，但没有从根本上解决问题。
随着电力电子技术的快速发展，软起动器得到广泛应用。
它不仅实现在整个起动过程中无冲击而平滑的起动电机，而且可根据电动机负载的特性来调节起动过程中的参数，如限流值、起动时间等。
此外，它还具有多种对电机保护功能，这就从根本上解决了传统的降压起动设备的诸多弊端。
2、软起动器的功能特点软起动器是一种用来控制交流异步电动机的新设备，它是集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。
运用不同的方法，控制三相反并联晶闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。
以上海山宇公司生产的软起动器来说明软起动器的功能特点。
山宇公司的软起动器主要由双CPU的主控板、电机主控制回路及供电变压器构成，具有控制功能、电机保护功能以及显示、报警、参数设置等功能。
2.1软起动器与传统起动方式的比较表1给出了软起动器与传统起动器的比较，从起动电流的波形可以看出软起动器启动时无冲击电流，而传统的起动器在起动时有1-2次的冲击电流。
