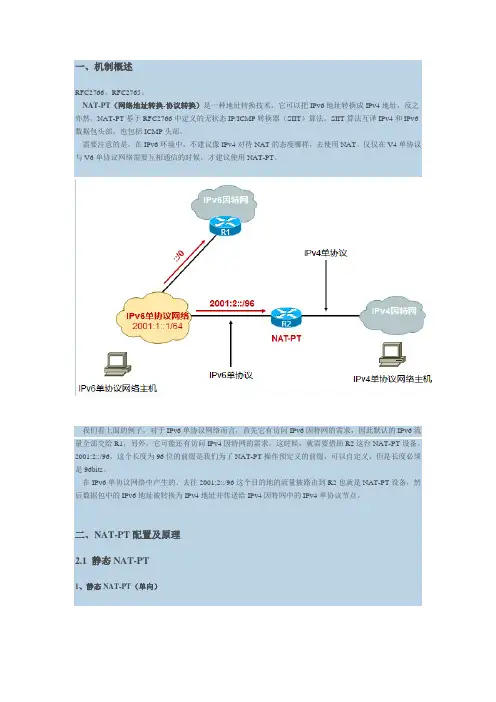

【IPv6】NAT-PT for IPv6机制详解及实验
一、机制概述RFC2766、RFC2765。
NAT-PT（网络地址转换-协议转换）是一种地址转换技术，它可以把IPv6地址转换成IPv4地址，反之亦然。
NAT-PT基于RFC2766中定义的无状态IP/ICMP转换器（SIIT）算法。
SIIT算法互译IPv4和IPv6数据包头部，也包括ICMP头部。
需要注意的是，在IPv6环境中，不建议像IPv4对待NAT的态度哪样，去使用NAT。
仅仅在V4单协议与V6单协议网络需要互相通信的时候，才建议使用NAT-PT。
我们看上面的例子，对于IPv6单协议网络而言，首先它有访问IPv6因特网的需求，因此默认的IPv6流量全部交给R1，另外，它可能还有访问IPv4因特网的需求，这时候，就需要借助R2这台NAT-PT设备。
2001:2::/96，这个长度为96位的前缀是我们为了NAT-PT操作预定义的前缀，可以自定义，但是长度必须是96bits。
在IPv6单协议网络中产生的、去往2001:2::/96这个目的地的流量被路由到R2也就是NAT-PT设备，然后数据包中的IPv6地址被转换为IPv4地址并传送给IPv4因特网中的IPv4单协议节点。
二、NAT-PT配置及原理2.1 静态NAT-PT1、静态NAT-PT（单向）A和B的配置都极其简单A的配置：interface FastEthernet0/0ipv6 enableipv6 address 2001:1::1/64ipv6 route ::/0 2001:1::FFFFB的配置如下：interface FastEthernet0/0ip address 202.101.100.2 255.255.255.0ip route 0.0.0.0 0.0.0.0 202.101.100.1R2的配置如下：ipv6 unicast-routing!interface FastEthernet0/0 !! 连接A的接口ipv6 enableipv6 address 2001:1::FFFF/64ipv6 nat!interface FastEthernet1/0ip address 202.101.100.1 255.255.255.0ipv6 nat!ipv6 nat prefix 2001:2::/96 !! 是一个为NAT-PT预留的池ipv6 nat v6v4 source 2001:1::1 202.101.100.100 !! 相当于将2001:1::1这个IPv6的节点，“告知”给IPv4单协议网络中的用户知道，可以以202.101.100.100的方式访问。
实验11：NAT(网络地址转换)配置
实验11：NAT（网络地址转换）配置一、实验目的熟悉IP 地址的划分及网络子网掩码的计算；熟悉NAT 转换的原理；基于NAT，实现内网主机访问外网服务。
二、实验环境packet tracer 5.0三、实验拓扑四、NAT 介绍网络地址转换(NAT,Network Address Translation)被广泛应用于各种类型Internet 接入方式和各种类型的网络中。
原因很简单，NAT 不仅完美地解决了lP地址不足的问题，而且还能够有效地避免来自网络外部的攻击，隐藏并保护网络内部的计算机。
虽然NAT 可以借助于某些代理服务器来实现，但考虑到运算成本和网络性能，很多时候都是在路由器上来实现的。
随着接入Internet 的计算机数量的不断猛增，IP 地址资源也就愈加显得捉襟见肘。
事实上，除了中国教育和科研计算机网(CERNET)外，一般用户几乎申请不到整段的C 类IP 地址。
在其他ISP 那里，即使是拥有几百台计算机的大型局域网用户，当他们申请IP 地址时，所分配的地址也不过只有几个或十几个IP 地址。
显然，这样少的IP 地址根本无法满足网络用户的需求，于是也就产生了NAT 技术。
NAT 实现方式NAT的实现方式有三种，即静态转换Static Nat、动态转换Dynamic Nat 和端口多路复用OverLoad。
静态转换是指将内部网络的私有IP 地址转换为公有IP 地址，IP 地址对是一对一的，是一成不变的，某个私有IP 地址只转换为某个公有IP 地址。
借助于静态转换，可以实现外部网络对内部网络中某些特定设备(如服务器)的访问。
动态转换是指将内部网络的私有IP 地址转换为公用IP 地址时，IP 地址对是不确定的，而是随机的，所有被授权访问上Internet 的私有IP 地址可随机转换为任何指定的合法IP 地址。
也就是说，只要指定哪些内部地址可以进行转换，以及用哪些合法地址作为外部地址时，就可以进行动态转换。
实验 NAT-网络地址转换协议配置实验
路由实验实验五 NAT-网络地址转换协议配置实验一、实验目的加深对NAT-网络地址转换协议工作原理的理解，掌握NAT-网络地址转换协议的应用与配置。
二、实验命令简介1、锐捷公司路由器使用以下配置命令来配置静态NAT：（1）定义内网接口和外网接口Router(config)#interface fastethernet 1/0Router(config-if)#ip nat outsideRouter(config)#interface fastethernet 1/1Router(config-if)#ip nat inside（2）建立静态的映射关系Router(config)#ip nat inside source static 192.168.1.7 200.8.7.32、锐捷公司路由器使用以下配置命令来配置静态NAPT：（1）定义内网接口和外网接口Router(config)#interface fastethernet 0Router(config-if)#ip nat outsideRouter(config)#interface fastethernet 1Router(config-if)#ip nat inside（2）建立静态的映射关系Router(config)#ip nat inside source static tcp192.168.1.7 1024 200.8.7.3 1024Router(config)#ip nat inside source static udp192.168.1.7 1024 200.8.7.3 10243、锐捷公司路由器使用以下配置命令来配置动态NAT：（1）定义内网接口和外网接口Router(config-if)#ip nat outsideRouter(config-if)#ip nat inside（2）定义内部本地地址范围Router(config)#access-list 10 permit 192.168.1.0 0.0.0.255 （3）定义内部全局地址池Router(config)#ip nat pool abc 200.8.7.3 200.8.7.10 netmask 255.255.255.0（4）建立映射关系Router(config)#ip nat inside source list 10 pool abc4、锐捷公司路由器使用以下配置命令来配置动态NAPT：（1）定义内网接口和外网接口Router(config-if)#ip nat outsideRouter(config-if)#ip nat inside（2）定义内部本地地址范围Router(config)#access-list 10 permit 192.168.1.0 0.0.0.255 （3）定义内部全局地址池Router(config)#ip nat pool abc 200.8.7.3 200.8.7.3 netmask 255.255.255.0（4）建立映射关系Router(config)#ip nat inside source list 10 pool abc overload5、显示及维护命令（1）显示命令show ip nat statistics 显示翻译统计show ip nat translations [verbose] 显示活动翻译（2）清除状态命令clear ip nat translation *从NAT转换表中清除所有动态地址转换项三、实验内容1、针对实验环境，完成路由器等网络设备的基本参数配置。
路由器配置实验报告
路由器配置实验报告路由器配置实验报告实验目的：了解并熟悉路由器的基本配置，包括登录、配置IP地址、配置静态路由和配置网络地址转换（NAT）。
实验步骤：1. 连接路由器：将电脑通过以太网线连接到路由器的LAN口。
2. 登录路由器：通过电脑上的浏览器输入路由器的默认IP地址（通常为192.168.1.1）进入路由器的管理界面。
3. 配置IP地址：在路由器的管理界面中，进入网络设置菜单，设置路由器的IP地址为192.168.1.2，并设置子网掩码为255.255.255.0。
4. 配置静态路由：在路由器的管理界面中，进入路由设置菜单，添加一条静态路由，将目标网络地址设为192.168.2.0，下一跳设为192.168.1.3。
5. 配置NAT：在路由器的管理界面中，进入NAT设置菜单，启用NAT功能，并设置内网地址范围为192.168.1.100-192.168.1.200。
实验结果：1. 登录路由器成功，并成功进入管理界面。
2. 成功配置了路由器的IP地址为192.168.1.2，并设置了子网掩码为255.255.255.0。
3. 成功添加了一条静态路由，将目标网络地址设为192.168.2.0，下一跳设为192.168.1.3。
4. 成功启用了NAT功能，并设置了内网地址范围为192.168.1.100-192.168.1.200。
实验总结：通过本次实验，我成功了解并熟悉了路由器的基本配置。
我学会了如何登录路由器、如何配置IP地址、如何配置静态路由和如何配置NAT。
在实验过程中，我还发现了一些问题，比如登录路由器时用户名和密码错误，需要找到默认的用户名和密码才能成功登录；配置静态路由时需要注意目标网络地址和下一跳的设置，以确保路由器能够正确转发数据包；配置NAT时需要设置合适的内网地址范围，以确保内部设备可以正常访问外部网络。
通过不断实践和调试，我逐渐掌握了这些技巧，并且成功完成了实验。
总体而言，本次实验对我的网络知识的学习和提升起到了很大的帮助作用。
NAT配置实验实验报告
NAT配置实验实验报告实验报告：NAT配置实验1. 实验目的：本实验旨在了解和掌握网络地址转换（Network Address Translation，NAT）的基本概念和配置方法，并通过实际操作实现NAT 功能。
2. 实验设备和工具：-路由器设备-电脑设备-网络连接线3. 实验步骤：步骤1: 连接设备-将计算机设备通过网络连接线与路由器设备进行连接。
步骤2: 登录路由器-打开浏览器，输入路由器的IP地址，进入路由器的管理界面。
-输入用户名和密码进行登录。
步骤3: 进入NAT配置界面-在路由器的管理界面中，找到"网络设置"或"高级设置"等相关选项，进入NAT配置界面。
步骤4: 启用NAT功能-在NAT配置界面中，找到"启用NAT"或"开启NAT"等选项，勾选该选项以启用NAT功能。
步骤5: 配置NAT规则-在NAT配置界面中，找到"端口映射"或"端口转发"等选项，点击添加新规则。
-输入内部IP地址和端口号，以及外部IP地址和端口号，配置相应的映射规则。
步骤6: 保存并应用配置-在NAT配置界面中，点击保存或应用按钮，将所配置的NAT规则保存并应用到路由器上。
4. 实验结果：-成功登录路由器管理界面并找到NAT配置界面。
-成功启用NAT功能并配置了相应的映射规则。
-保存并应用了配置。
5. 实验总结：通过本次实验，我对NAT的概念和配置方法有了更深入的了解。
NAT作为一种常用的网络地址转换技术，可以帮助解决IP地址不足的问题，并实现内部网络与外部网络的通信。
在实验过程中，我学会了如何登录路由器管理界面、启用NAT功能以及配置NAT规则。
这些知识对于理解和应用NAT技术具有重要意义。
通过实验的操作和实际应用，我对NAT的工作原理和使用方法有了更深入的认识，并能够在实际网络环境中进行NAT配置和管理。
实验12 (NAT)网络地址转换及配置
实验报告实验名称网络地址转换及配置实验拓扑图：一、按照拓扑结构图组网，给各设备接口和主机分配好IP地址、子网掩码等，完成基本配置，测试直连链路连通性。
（1）RTA：为s0/0/1配置IP地址RTA(config)#int s0/0/1RTA(config-if)#ip add 202.101.100.1 255.255.255.224RTA(config-if)#clock rate 64000RTA(config-if)#no shut为f0/0配置IP地址RTA(config)#int f0/0RTA(config-if)#ip add 10.0.0.1 255.0.0.0RTA(config-if)#no shut（2）RTB和PCB：为s0/2/1配置IP地址RTB(config)#int s0/2/1RTB(config-if)#ip add 202.101.100.2 255.255.255.224RTB(config-if)#no shut为f0/0配置IP地址RTB(config)#int f0/0RTB(config-if)#ip add 192.168.3.1 255.255.255.0RTB(config-if)#no shut把PCB的IP地址改成192.168.3.2 255.255.255.0测试连通性（3）RTC：为f0/0配置IP地址RTC(config)#int f0/0RTC(config-if)#ip address 10.0.0.2 255.0.0.0RTC(config-if)#no shut（4）PCA：把IP地址改成10.0.0.11 255.0.0.0二、在三台路由器上配置静态路由（1）RTA：配置到RTB的静态路由：RTA(config)#ip route 0.0.0.0 0.0.0.0 202.101.100.2测试连通性ping RTBRTA#ping 192.168.3.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.3.1, timeout is 2 seconds: !!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 28/28/32 msping RTCRTA#ping 10.0.0.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.0.0.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms （2）RTB：配置到RTA的静态路由：RTB(config)#ip route 202.101.100.32 255.255.255.224 202.101.100.1 RTB ping RTARTB#ping 202.101.100.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 202.101.100.1, timeout is 2 seconds: !!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 28/28/32 ms （3）RTC：配置到RTA的静态路由：RTC(config)#ip route 0.0.0.0 0.0.0.0 10.0.0.1测试连通性RTC ping RTARTB#ping 202.101.100.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 202.101.100.1, timeout is 2 seconds: !!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 28/28/32 ms 分析：RTB和RTA不能相互ping通，因为RTB处于外网三、配置路由器RTA作为NAT服务器，RTA将把该公司的内部地址（10.0.0.0/8）转换为ISP所分配的全局地址（202.101.100.32/27）RTA：RTA(config)#ip nat inside source static 10.0.0.2 202.101.100.34RTA(config)#ip nat inside source static 10.0.0.11 202.101.100.35RTA(config)#int s0/0/1RTA(config-if)#ip nat outsideRTA(config)#int f0/0RTA(config-if)#ip nat inside3.1 在配置动态NAT之前，先为主机A和路由器RTC设置静态NA T作为测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
路由实验实验五 NAT-网络地址转换协议配置实验
一、实验目的
加深对NAT-网络地址转换协议工作原理的理解，掌握NAT-网络地址转换协议的应用与配置。
二、实验命令简介
1、锐捷公司路由器使用以下配置命令来配置静态NAT：
（1）定义内网接口和外网接口
Router(config)#interface fastethernet 1/0
Router(config-if)#ip nat outside
Router(config)#interface fastethernet 1/1
Router(config-if)#ip nat inside
（2）建立静态的映射关系
Router(config)#ip nat inside source static 192.168.1.7 200.8.7.3
2、锐捷公司路由器使用以下配置命令来配置静态NAPT：
（1）定义内网接口和外网接口
Router(config)#interface fastethernet 0
Router(config-if)#ip nat outside
Router(config)#interface fastethernet 1
Router(config-if)#ip nat inside
（2）建立静态的映射关系
Router(config)#ip nat inside source static tcp
192.168.1.7 1024 200.8.7.3 1024
Router(config)#ip nat inside source static udp
192.168.1.7 1024 200.8.7.3 1024
3、锐捷公司路由器使用以下配置命令来配置动态NAT：
（1）定义内网接口和外网接口
Router(config-if)#ip nat outside
Router(config-if)#ip nat inside
（2）定义内部本地地址范围
Router(config)#access-list 10 permit 192.168.1.0 0.0.0.255 （3）定义内部全局地址池
Router(config)#ip nat pool abc 200.8.7.3 200.8.7.10 netmask 255.255.255.0
（4）建立映射关系
Router(config)#ip nat inside source list 10 pool abc
4、锐捷公司路由器使用以下配置命令来配置动态NAPT：
（1）定义内网接口和外网接口
Router(config-if)#ip nat outside
Router(config-if)#ip nat inside
（2）定义内部本地地址范围
Router(config)#access-list 10 permit 192.168.1.0 0.0.0.255 （3）定义内部全局地址池
Router(config)#ip nat pool abc 200.8.7.3 200.8.7.3 netmask 255.255.255.0
（4）建立映射关系
Router(config)#ip nat inside source list 10 pool abc overload
5、显示及维护命令
（1）显示命令
show ip nat statistics 显示翻译统计
show ip nat translations [verbose] 显示活动翻译（2）清除状态命令
clear ip nat translation *
从NAT转换表中清除所有动态地址转换项
三、实验内容
1、针对实验环境，完成路由器等网络设备的基本参数配置。
2、通过对NAT协议相关配置来实现网络地址转换
四、实验环境
实验拓扑图见下图所示，
五、实验步骤
1、按拓扑连好网线
2、按拓扑要求配置各网段、各接口及各主机IP
3、在路由器A上配置RIP动态路由，在路由器B上配置直连路由
4、使用ping命令，查看主机与ftp服务器的通信情况
5、在路由器B上，配置静态NAPT协议，重复步骤4的操作
6、使用show命令，查看配置结果
7、在路由器B上，配置动态NAPT协议，重复步骤4的操作
8、使用show命令，查看配置结果
注：观察几次ping操作的结果，思考原因。
六、实验报告要求
1、用表格的形式输出各主机、端口及网段的ip地址
2、截取几次show命令结果显示NAT协议信息
3、截取ping命令测试主机通断
4、试分析导致几次ping操作不同结果的原因。
