PTS的典型方法
方法名称
动作时间分析（MTA） 工作因素法（WF） 方法时间测量(MTM)
时间
1924 1938 1948 A.B. Segur J.H. Quick Shea/Koehler
创始人
H.B. Maynard G.J. Stegemerten Schwab
模特法(MOD)
1966
G.C. Heyde
没有一点踌躇现象，在被抓物件的附近也没有障 碍物； –抓起单独放置的旋具；
–抓起放在桌上的笔； –两手同时伸出捧住电视机； –抓取排成一行的小型变压器 左手 什么都不做 记号 BD 右手 伸手抓旋具 记号 M3G1 MOD数 4
27
G 3 (注意)
复杂抓取 G3
需要注意力，用G1所不能完成的，时间值为
– – – – – 将垫圈套在螺栓上； 向轴上涂油； 把烙铁放在烙铁架上； 将作业完了的零件放在传送带的指定位置 用笔尖触及写字的位置
30
P 5 (注意)
需要注意力的放置 P5
将物体正确地放在所规定地位置或进行配合的动
作； 比P2更复杂，常需要伴有两次以上的修正动作； 自始至终需要用眼睛观察；动作中产生犹豫；
45cm M5
22
特殊移动动作（反射动作）
反射动作是将工具和专用工具等牢牢地握在手里，进行
反复操作的动作。反射动作不是每一次都特别需要注意 力或保持特别意识的动作。
反射动作因其是反复操作，所以其时间值比通常移 动动作小：
手指的往复动作M1，每一个单程动作的时间为1/2MOD; 手腕的往复动作M2，每一个单程动作的时间为1MOD;
28
P0
简单放置 P0
把抓着的物品运送到目的地后，直接放下地动作。 不需要用眼注视周围的情况；
– 将拿着的旋具放到桌子旁 放置处无特殊要求； – 将传送带送来的零件放在自己面前 – 将用完的辅助支架放到传送带上 – 将要检查的零件抓起，堆放在面前
左手
抓桌上的成品 放上左侧传送带 抓另一个零件 放在手前的桌上
MODAPTS 模特法
1

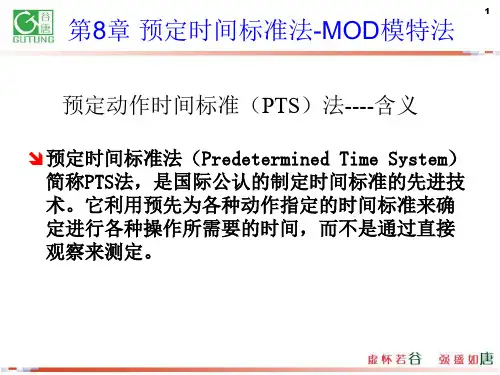

预定时间标准法（PTS）
定义：
预定时间标准是一种工作衡量技术，借助它 根据人的基本动作的时间（按动作的性质和 进行动作时的工作条件分类）来规定达到一 定效能水平的作业时间。
2
预定时间标准法（PTS）
是国际公认的制定时间标准的先进技术。
利用预先为各种操作所制定的时间标准来确
10
MODAPTS的特点
易懂、易学、易记
基本动作只有21种； 动作符号与时间值融为一体；
可以调整MOD值。
PTS名称
基本动作及附加因素
不同的时间值数字个数
MODAPTS
21种
8个
MTM
37种
31个
WF
139种
11
MODAPTS的特点
1) 把手指的动弹作为一个单位，其他动作是以手指动 作的整数倍来表示。 2) 把使用的身体部位用21个记号来分类。 3) 时间单位以MOD表示。 *1 MOD = 0.129秒 = 0.00215分(经济速度时) 4) 记号和时间值是一致的。 5) 使用很容易使用的基本图。 6) 因为是数字式的记号，也可以用汉字来表示。 7) 时间分析时只需要分析用纸。 8) 使用程度高。 9) 易活用于作业改善活动。 10) 和最初时间值同样的数字表示。 11) 动作分析及 ST的算出简单。 12
3MOD; 在抓取目的物时有迟疑现象，或是目的物周围有 障碍物；或是目的物比较小，不容易一抓就得； 或是目的物易变形、易碎； 只是简单的手指闭合是不能抓住的。 – 抓放在桌上的平垫圈（先用指甲抠起来再抓）；
– 抓放在零件箱中的一个小螺钉（抓时要同时扒开 周围的其他零件）； – 要求按零件的规定位置抓（如从头抓）； – 抓重叠的资料（先用手指拿起一张再抓）； – 抓起放在桌面上的绣花针；
作之后，必定伴随终结 动作。
M1 M2 M3 M4 M5
G0 G1 G3 P0 P2 P5
33
移动动作和终结动作综合
轴和套的装配 把轴套放在A点上，为M3P5。到 B点时为少量插入轴中。从B点 到C点，要加算必要的移动动作 M2P0（或M3P0）。
16
MODAPTS 动作分析 移动动作
M1,M2,M3,M4,M5
17
手指的动作 M1
表示用手指的第3个关节前的部分进行的动作，
时间值为1MOD，移动距离为2.5cm。 把开关拨到on(off)的位置；回转小旋钮；抓住 空气传动器的旋钮；用手指拧螺母；用手指擦 密封条。 手指动作M1表示手指的一次动作。对于用手 指将开关拨到on(off)或用手指旋转螺母时，要 观察手指进行了几次动作。
–用手指接触垫圈； –碰放在桌上的橡皮； –推放在夹具上的印刷电路板； –用两手推卡片的左、右侧面；
左手
记号
右手
记号
MOD数
什么都不做
什么都不做 什么都不做 什么都不做
26
BD
BD BD BD
伸手接触键
推 按 键 键 接触下一键
M3G0
M1P0 M2G0 M1P0
3
1 2 1
G1
简单抓取 G1
用手指、手简单地抓地动作。时间值为1MOD。 在自然放松条件下用手或手指抓取物件的动作，
2.5cm M1
18
手腕的动作 M2
用腕关节以前的部分进行一次的动作，时间值是
Hale Waihona Puke 2MOD，动作距离为5cm。 依靠手腕的动作不仅能够做横向运动，也可以做 上下、左右、斜向和圆弧状的动作。根据M2的动 作方式，伴随手的动作，小臂多少也要动作，但 主要动作是辅助动作。 转动调谐旋钮；将电阻插在电路板上；转动门轴； 翻笔记本。 5cm
4
作业时间的确定
如果能够给出要素动作相对应的基准时间值， 那么，要确定一种作业的时间，则可按下列 程序进行： 应确定进行本作业的固定方法； 要将一方法分解成基本要素动作； 应把预先确定的时间标准应用到各要素动作 上，再求出时间值； 把这些时间值进行汇总。
5
1.
2. 3. 4.
基本动作要素
预定时间标准的基本动作要素
正常值。能量消耗最小动作 高效值。熟练工人的高水平动作时间值 包括疲劳恢复时间的10.7%在内的动作时间 快速值，比正常值快7％左右
13
MODAPTS基本体系和记号
MODAPTS的 时间值是根据 身体部位表现 出动作时间的 差异，它分为 移动动作、结 束动作、结合 动作（其他动 作），是以21 个动作和8个 时间值构成。
M3
20
大臂的动作 M4
伴随肘的移动，小臂和大臂做为一个整体，在自
然状态下伸出的动作。其时间值为4MOD，移动 距离一般为30cm。 当手臂充分伸展时，伴有身体前倾的辅助动作， 从时间值上看，仍是M4。 把手伸向放在桌子前方的零件；把左手伸向放在 桌子左端的工具；把手伸向放在略高于操作者头 部的工具。
移动动作
移动动作 胳膊的基本动作 反射性动作
边看边抓 的动作
终结动作
现 场 的 动 作
放的动作 腿的动作
结合动作
M1 手指 M2 手 M3 下臂 M4 上臂 M5 肩膀 (M1/2,M1,M2,M3) G0 接触后抓 G1 抓在手里 G3 难抓的动作 P0 容易放的动作 P2 边看放1次 P5 边看放2次 F3 踩Pedal W5 步行 L1 重量要素 E2 眼 R2 改抓 D3 判断 A4 压力（按） C4 回转 B17 弯曲 起来 S30 坐 起来
8
PTS的特点
在作业测定中，不需要对操作者的速度、努力程

度等进行评价，就能预先客观地确定作业地标准 时间； 可以详细记述操作方法，并得到各项基本动作时 间值，从而对操作进行合理的改进； 可以不用秒表，在工作前就决定标准时间，并制 定操作规程； 当作业方法变更时，必须修订作业的标准时间， 但所依据的预定动作时间标准不变； 用PTS法平整流水线是最佳的方法。
29
记号
右手
记号
BD BD M4G1
MOD数
4 3 5 3
M3G1 什么都不做 M3P0 什么都不做 M4G1 抓烙铁、焊锡
M3P0 把烙铁移到手前 M3P0
P 2 (注意)
需要注意力的放置 P2
往目的地放东西的动作，并需要用眼睛盯着看进
行一次修正的动作。其时间值为2MOD。 P2动作适用于能够大体上确定物体位置或指定 位置，虽有配合公差但配合不严的场合。
14
移 动 动 作
5cm 2.5cm M1 M2
15cm
30cm M4
45cm
M5
M3
1 MOD = 0.129 Sec = 0.00215分 1 Sec = 7.75 MOD 1 min = 465 MOD
M O D A P T S 基 本 图
终
结 动 作
G0
G1
需要注 意力的 动作
P 2 (注意)
MODAPTS基础
1 MOD = .129 sec. 1 MOD = .00215 min. 1 MOD = .000036 hr.
1 sec. = 7.75 MOD 1 min. = 465 MOD 1 hr. = 27933 MOD

1MOD=0.129s 1MOD=0.1s 1MOD=0.143s 1MOD=0.12s
手臂的往复动作M3，每一个单程动作的时间为2MOD;
上臂的往复动作M4，每一个单程动作的时间为3MOD;
★M5的动作一般不发生反射动作。
23
24
MODAPTS 动作分析 终结动作
G0,G1,G3 P0,P2,P5
