热障涂层用La_2Zr_2O_7粉末研究进展
基于热障涂层的La_(2)Zr_(2)O_(7)材料改性研究进展

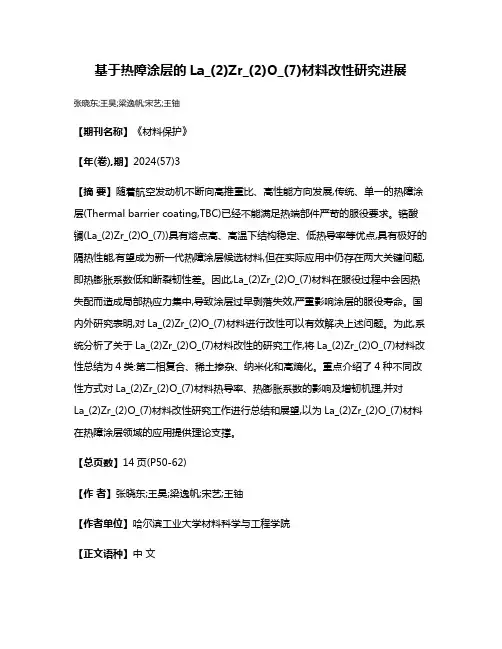

基于热障涂层的La_(2)Zr_(2)O_(7)材料改性研究进展张晓东;王昊;梁逸帆;宋艺;王铀【期刊名称】《材料保护》【年(卷),期】2024(57)3【摘要】随着航空发动机不断向高推重比、高性能方向发展,传统、单一的热障涂层(Thermal barrier coating,TBC)已经不能满足热端部件严苛的服役要求。
锆酸镧(La_(2)Zr_(2)O_(7))具有熔点高、高温下结构稳定、低热导率等优点,具有极好的隔热性能,有望成为新一代热障涂层候选材料,但在实际应用中仍存在两大关键问题,即热膨胀系数低和断裂韧性差。
因此,La_(2)Zr_(2)O_(7)材料在服役过程中会因热失配而造成局部热应力集中,导致涂层过早剥落失效,严重影响涂层的服役寿命。
国内外研究表明,对La_(2)Zr_(2)O_(7)材料进行改性可以有效解决上述问题。
为此,系统分析了关于La_(2)Zr_(2)O_(7)材料改性的研究工作,将La_(2)Zr_(2)O_(7)材料改性总结为4类:第二相复合、稀土掺杂、纳米化和高熵化。
重点介绍了4种不同改性方式对La_(2)Zr_(2)O_(7)材料热导率、热膨胀系数的影响及增韧机理,并对La_(2)Zr_(2)O_(7)材料改性研究工作进行总结和展望,以为La_(2)Zr_(2)O_(7)材料在热障涂层领域的应用提供理论支撑。
【总页数】14页(P50-62)【作者】张晓东;王昊;梁逸帆;宋艺;王铀【作者单位】哈尔滨工业大学材料科学与工程学院【正文语种】中文【中图分类】TG174【相关文献】1.Sm_(2)Zr_(2)O_(7)基热障涂层材料研究现状2.RE_(2)Zr_(2)O_(7)-RETaO_(4)体系中RE_(50)Ta_(x)Zr_(50-x)O_(175+0.5x)热障涂层氧化物的抗CMAS腐蚀特征_(2)Zr_(2)O_(7)热障涂层中Y_(2)O_(3):Eu^(3+)应力检测单元的高温稳定性及响应机制_(2)Zr_(2)O_(7)-8YSZ热障涂层活塞温度场分析5.纳米热障涂层材料Ln_(2)(Zr_(0.7)Ce_(0.3))_(2)O_(7)(Ln=La,Nd,Sm,Gd)的热物性能因版权原因，仅展示原文概要，查看原文内容请购买。
航空发动机涡轮叶片热障涂层研究现状
第52卷第11期表面技术2023年11月SURFACE TECHNOLOGY·139·航空发动机涡轮叶片热障涂层研究现状贾宜委，王鹤峰*，王宇迪，赵帅，昂康（太原理工大学 机械与运载工程学院，太原 030024）摘要：热障涂层是一种可以有效保障航空发动机涡轮叶片正常工作，同时显著提高其工作效率和服役时间的表面防护技术。
热障涂层的性能在很大程度上影响叶片的承温和抗腐蚀能力，进而间接影响航空发动机的服役性能。
涂层性能主要受其结构和材料2个方面的影响。
介绍了涂层结构的优缺点和研究进展，当前常见的结构形式有双层结构、多层结构和梯度结构；介绍了粘结层材料的研究进展；对陶瓷层材料的研究进展进行了详述，如YSZ的掺杂改性、A2B2O7型化合物、钙钛矿结构材料以及近年来兴起的几种高熵陶瓷材料，其中高熵陶瓷材料包括：高熵稀土钽酸盐、铝酸盐、锆/铪酸盐、磷酸盐、硅酸盐以及高熵稀土氧化物，分别从热导率、热膨胀系数、断裂韧性、热循环寿命和抗腐蚀能力等方面对其进行介绍；概述了热障涂层常见的几种失效形式如：TGO失效、CMAS腐蚀以及高温烧结，并且对其发生机理进行简要的介绍；展望了热障涂层未来的发展趋势和方向。
关键词：航空发动机；热障涂层；涂层结构；涂层材料；涂层失效形式中图分类号：TG174 文献标识码：A 文章编号：1001-3660(2023)11-0139-16DOI：10.16490/ki.issn.1001-3660.2023.11.011Research Status on Thermal Barrier Coating ofAircraft Engine Turbine BladeJIA Yi-wei, WANG He-feng*, WANG Yu-di, ZHAO Shuai, ANG Kang(College of Mechanical and vehicle Engineering, Taiyuan University of Technology, Taiyuan 030024, China)ABSTRACT: With the continuous development of the aviation industry, people are putting forward higher requirements for the performance of aircraft engines. Thermal barrier coating is a surface protection technology and depositing it on the engine turbine blade surface can significantly isolate high temperature and reduce thermal shock and thermal corrosion impact, to ensure the normal operation of aircraft engine turbine blade in harsh and complex environment, and can also significantly improve engine efficiency and service time. The performance of the thermal barrier coating largely affects the bearing and corrosion resistance of the blade, which in turn has an impact on the service capabilities of the aircraft engine. The performance of the coatings is mainly affected by their structure and material system. Firstly, several structural systems of thermal barrier coatings are briefly described in terms of their advantages, disadvantages and research advances. Currently common structural收稿日期：2022-08-13；修订日期：2023-03-01Received：2022-08-13；Revised：2023-03-01基金项目：山西省回国留学人员科研项目“动态压剪条件下南极固定冰屈服行为的研究”（2020-030）；中国—白俄罗斯电磁环境效应“一带一路”联合实验室（ZBKF2022031101）Fund：Research Project of Returned Overseas Students in Shanxi Province, "Study of Antarctic Fixed Ice Yielding Behavior under Dynamic Compressive Shear" (2020-030); China-Belarus Electromagnetic Environmental Effects "One Belt, One Road" Joint Laboratory (ZBKF2022031101)引文格式：贾宜委, 王鹤峰, 王宇迪, 等. 航空发动机涡轮叶片热障涂层研究现状[J]. 表面技术, 2023, 52(11): 139-154.JIA Yi-wei, WANG He-feng, WANG Yu-di, et al. Research Status on Thermal Barrier Coating of Aircraft Engine Turbine Blade[J]. Surface Technology, 2023, 52(11): 139-154.*通信作者（Corresponding author）·140·表面技术 2023年11月forms include: double-layer structures, multi-layer structures and gradient structures. The classical double-layer structure is still most widely used. The preparation process of multi-layer and gradient structures is more complex and both multi-layer and dual ceramic layer structures are prone to interfacial bonding problems in use, which limits their widespread application. Secondly, the current research status of binder layer materials for thermal barrier coatings is summarized. The current research on MCrAlY alloy and NiAl alloy mainly focuses on the modification of doping elements and MCrAlY alloy still needs to be improved in terms of interfacial bonding and high temperature oxidation resistance, while the advantage of NiAl alloy mainly lies in its creep resistance and oxidation resistance, which can be used as a more ideal binder layer material after modification. At the same time, the research progress of several ceramic layer materials is introduced, such as the doping modification of YSZ, A2B2O7-type compounds, chalcogenide structural materials and several high-entropy ceramic materials that have emerged in recent years. The high-entropy ceramic materials mainly include: high-entropy rare-earth tantalates, high-entropy rare-earth aluminates, high-entropy rare-earth zirconates/hafniumates, high-entropy rare-earth phosphates, high-entropy rare-earth silicates and high-entropy rare-earth oxides, in terms of thermophysical attributes such as thermal cycle life and CTE. Currently, among the doping modifications of YSZ, multi-oxide doping provides more comprehensive performance enhancement. Doping modifications of A2B2O7-type compounds have also yielded good results, but the strength and fracture toughness of the materials need further improvement. Among the high-entropy ceramic materials, high-entropy rare-earth zirconates and high-entropy rare-earth oxides are highly promising materials for ceramic layers. In order to meet the increasing requirements for engine performance, the improvement of the performance of thermal barrier coatings still needs to be continuously explored.Common forms of failure of thermal barrier coatings, such as TGO failure, CMAS corrosion, salt spray corrosion and high temperature sintering, are reviewed and the mechanisms by which they occur are briefly described. Finally, future trends and directions for thermal barrier coatings are presented. In future research, attention should be paid to improving the mechanical properties of coatings, as well as to investigating the mechanisms behind changes in coating performance, and to achieving more accurate predictions of coating life based on current research.KEY WORDS: aircraft engines; thermal barrier coatings; coating structures; coating materials; coating failure forms随着我国航空工业的不断进步，人们对飞行器服役性能等方面的要求在逐渐提高。
热障涂层的研究进展
热障涂层的研究进展随着现代工业的发展，高温材料的应用越来越广泛，如航空发动机、燃气涡轮等。
然而，高温环境下的材料容易发生氧化、腐蚀等问题，降低了材料的使用寿命和可靠性。
为了解决这一问题，人们引入了热障涂层技术，使其在高温工作环境中具有更优异的性能。
热障涂层是一种在金属表面涂覆陶瓷材料的技术，通过降低热通量的方式实现保护材料的目的。
它的特性包括良好的隔热性、抗氧化性、抗腐蚀性、抗磨损性等，使其广泛应用于航空航天、石油、化工、冶金等行业。
近年来，研究人员对热障涂层的性能进行了深入的研究和探讨，取得了不俗的成果。
热障涂层材料的研究热障涂层材料的性能主要取决于表面涂层的结构和材料的选择。
目前，常见的热障涂层材料包括氧化铝、氧化锆、氧化镁、二氧化硅等，其中以氧化铝涂层应用最为广泛。
研究人员通过对涂层材料的组织结构、化学成分等方面的研究，不断优化和提升热障涂层的性能。
例如，一些研究人员通过改变涂层中氧化铝和氧化锆的组成比例，制备了一种新型热障涂层材料。
实验结果表明，该涂层具有更好的耐热性能和耐磨性能，可以有效地提升高温材料的使用寿命。
另外，一些研究人员通过改变热障涂层中陶瓷颗粒的尺寸、形状等参数，探讨了不同参数对涂层性能的影响。
研究结果发现，涂层颗粒尺寸越大，涂层的热阻值越大；而颗粒形状则会对涂层磨损、断裂等性能产生影响。
热障涂层加工技术的研究由于热障涂层是一种高技术含量的涂层技术，其加工过程也十分关键。
研究人员对热障涂层加工技术进行了系统研究，探讨不同加工方法对涂层性能的影响，并提出了相应的改进方案。
例如，一些研究人员对热障涂层的喷涂工艺进行了优化，采用了高速火焰喷涂技术，实现了高效、节能的喷涂过程，同时提高了涂层质量和性能。
另外，研究人员还在热障涂层加工过程中引入了纳米材料，提高了涂层的性能和稳定性。
纳米材料具有较高的比表面积和活性，可以增加涂层的强度、硬度和耐磨性。
热障涂层应用领域的研究热障涂层技术的应用领域越来越广泛，涉及到航空、航天、汽车、船舶、石油、化工、冶金等多个领域。
热障涂层的研究现状与发展方向
从正方相向单斜相转变 ,伴随 3 %～5 %的体积膨胀 ,导致涂层 破坏 ,为延长涂层的使用寿命 , ZrO2 中需加入稳定剂 。20 世纪 60 年代用 MgO 和 CaO 作为稳定剂 ,后来发现以这两种氧化物 作为稳定剂的涂层组织稳定性不好 ,燃气的硫化作用使 MgO 和 CaO 从涂层中析出 ,降低了对 ZrO2 相的稳定作用 ,使涂层的 热循 环 寿 命 降 低 , 目 前 这 两 种 稳 定 剂 已 基 本 被 Y2 O3 所 替 代[6 ,7] 。Stecura 等对不同 Y2 O3 含量稳定的 ZrO2 陶瓷涂层的 热物性能进行了分析 ,结果表明在 Y2 O3 含量为 6 %～8 %时[8] , 陶瓷涂层抗热循环性能最好 ,寿命最长 。
据报道 ,目前美国几乎所有的陆用和船用燃气轮机都采用 了 TBCs ,每年约有 300t 氧化锆材料用在 TBCs 上 ,在未来 10 年中 TBCs 将达到 12 %的年增长率 ,其中在发动机部件中的年 增长率将达到 25 %[2] ,具有广阔的应用开发前景 。近年来 ,随 着航空燃气涡轮机向高流量比 、高推重比 、高进口温度方向发 展 ,燃烧室中的燃气温度和压力也不断提高 。目前 ,燃气温度已 接近 2000 K ,因此航空发动机涡轮叶片的合金材料上需喷涂热 障涂层以承受 1600 ℃以上的涡轮进口温度[4] 。实际应用的热 障涂层大多采用由陶瓷隔热表层和金属粘结底层组成的双层结 构 ,6 %～8 %氧化钇稳定的氧化锆 ( YSZ) 是目前使用最广泛的 陶瓷隔热表层材料 ,金属粘结底层主要为 MCrAl Y 合金 ,其中 M 代表 Ni 、Co 或 NiCo [5] 。由于 YSZ 热障涂层的长期使用温度 为 1200 ℃,超过 1200 ℃,相变加剧 ,易烧结 ,氧传导率高 ,过渡金 属易被氧化 ,导致涂层失效 ,已难以满足涡轮进口温度进一步提 高的需要 。
