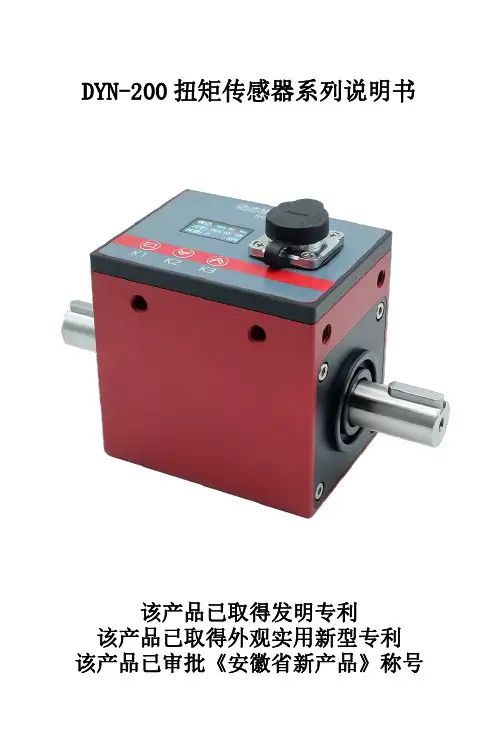

DYN-200系列扭矩传感器说明书
11. 故障排除 ............................................................................................................13 12. 常见使用问题及解决方法 ............................................................................... 14 13. 接线方式 (无特别要求，默认方式) ............................................................. 14
DYN-200 扭矩传感器系列说明书
该产品已取得发明专利 该产品已取得外观实用新型专利 该产 ................................................................................................... 1 2. 技术指标 ................................................................................................................1 3. 参数说明 ................................................................................................................1
8.7 模拟量模块接线方式 .......................................................................... 8 8.8 编码器输出方式 .......................................................................................... 8 9. 使用注意事项 ..................................................................................................... 10 10. 扭矩转换关系（防止传感器过载） ............................................................... 13 10.1 计算关系式 ............................................................................................. 13

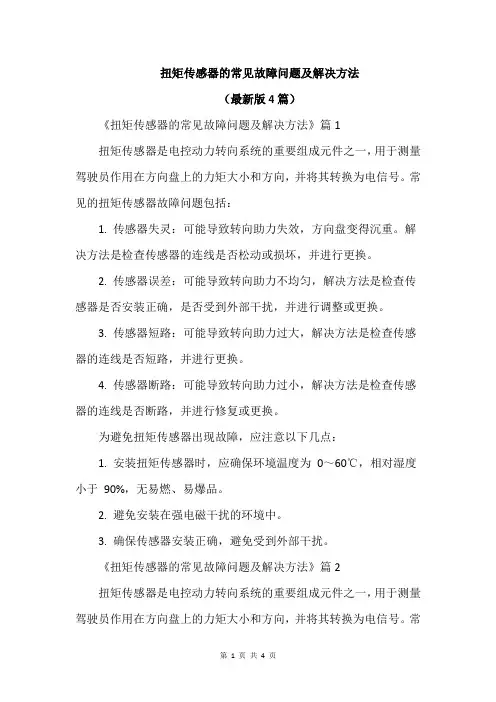

扭矩传感器的常见故障问题及解决方法
扭矩传感器的常见故障问题及解决方法（最新版4篇）《扭矩传感器的常见故障问题及解决方法》篇1扭矩传感器是电控动力转向系统的重要组成元件之一，用于测量驾驶员作用在方向盘上的力矩大小和方向，并将其转换为电信号。
常见的扭矩传感器故障问题包括：1. 传感器失灵：可能导致转向助力失效，方向盘变得沉重。
解决方法是检查传感器的连线是否松动或损坏，并进行更换。
2. 传感器误差：可能导致转向助力不均匀，解决方法是检查传感器是否安装正确，是否受到外部干扰，并进行调整或更换。
3. 传感器短路：可能导致转向助力过大，解决方法是检查传感器的连线是否短路，并进行更换。
4. 传感器断路：可能导致转向助力过小，解决方法是检查传感器的连线是否断路，并进行修复或更换。
为避免扭矩传感器出现故障，应注意以下几点：1. 安装扭矩传感器时，应确保环境温度为0～60℃，相对湿度小于90%，无易燃、易爆品。
2. 避免安装在强电磁干扰的环境中。
3. 确保传感器安装正确，避免受到外部干扰。
《扭矩传感器的常见故障问题及解决方法》篇2扭矩传感器是电控动力转向系统的重要组成元件之一，用于测量驾驶员作用在方向盘上的力矩大小和方向，并将其转换为电信号。
常见的扭矩传感器故障问题包括：1. 传感器失灵：可能导致转向助力失效，方向盘变得沉重，行驶时车辆不稳定等。
解决方法包括检查传感器的连接器、电缆和传感器本身，修复或更换损坏的部件。
2. 传感器误差：可能导致转向助力不足或过度，解决方法包括校准或更换传感器。
3. 传感器信号干扰：可能导致转向助力不稳定或失效，解决方法包括检查传感器周围的电磁干扰源，降低干扰或更换传感器。
4. 传感器安装不良：可能导致传感器失灵或误差，解决方法包括重新安装传感器并确保安装正确。
5. 传感器电缆损坏：可能导致传感器失灵或误差，解决方法包括检查电缆是否损坏，修复或更换电缆。
扭矩传感器的故障排查需要先检查传感器本身是否正常，再去检查传感器周围的环境和连接器等部件。
电动助力转向系统用扭矩传感器综述
电动助力转向系统用扭矩传感器综述摘要：扭矩传感器是汽车电动助力转向系统（EPS）的重要组成部分，其性能的优劣直接影响到EPS系统性能的优劣。
本文介绍了目前具有代表性的几种扭矩传感器，同时预测了电动助力转向系统用扭矩传感器的发展趋势。
关键词：电动助力转向系统；扭矩传感器；电位计式；霍尔式；电感耦合式；光电式1 概述随着人们对环保问题的日益重视以及汽车电子的迅猛发展，电动助力转向系统（Electric Power Steering，EPS）这个集环保、节能、安全、舒适为一体的产品正越来越受到汽车厂商的重视。
EPS与技术成熟的HPS 相比，市场份额已初具规模。
目前全球汽车工业发展势头良好，尤其是在中国市场。
汽车电子能够极大提升汽车性能，多数汽车部件已经实现了电子化。
转向系统作为汽车的重要组成部件，电子化也必将成为今后的必然趋势。
目前，在全世界汽车行业中，EPS系统每年正以9%-10%的增长速度发展。
国家发展改革委新修订的《产业结构调整指导目录（2011年本）》于2011年6月1日起开始实施。
与上一版（2005年本）相比，新目录在汽车产业相关部分做了较大调整。
其中，汽车业的政策优待程度“鼓励类”中新增加了电动转向系统，这表明未来EPS将得到国家相关政策的大力扶持。
[1]电动助力转向系统中，通过扭矩传感器探测司机在转向操作时方向盘产生的扭矩或转角的大小和方向，并将所需信息转化成数字信号输入控制单元，再由控制单元对这些信号进行运算后得到一个与行驶工况相适应的力矩，最后发出指令驱动电动机工作，电动机的输出转矩通过传动装置的作用而助力。
因此扭矩传感器是EPS系统中最重要的器件之一。
2 电动助力转向系统用扭矩传感器分类按传感器的敏感元件来分类，扭矩传感器主要有接触式和非接触式两大类。
其中接触式扭矩传感器应用较广泛的主要有两种，一种是新跃仪表厂生产的悬臂梁式传感器，一种是美国BI公司生产的双圆盘式传感器。
非接触式传感器主要有基于MMT公司技术的霍尔式传感器，代表性的公司有BOSCH公司、LG公司、BI公司、Valeo公司，另外还有Hella公司设计的电感耦合式传感器，Methode electronics公司设计的电容式传感器，Lucas公司设计的光电式传感器。
扭矩转角法工艺与检测方法
扭矩转角法工艺与检测方法摘要：扭矩转角法是一种常用的工艺与检测方法，适用于各种机械设备的性能测试和质量控制。
本文将介绍扭矩转角法的原理、应用、实验步骤以及注意事项，为读者提供一些参考和帮助。
关键词：扭矩转角法、工艺、检测方法、机械设备、性能测试、质量控制一、引言随着科技的不断进步，各种机械设备的应用越来越广泛，对其性能和质量的要求也越来越高。
为了保证机械设备的正常运行和安全使用，需要进行各种性能测试和质量控制。
扭矩转角法是一种常用的工艺与检测方法，可以用于测试机械设备的扭矩、转角和功率等参数，以及判断其性能和质量是否符合要求。
本文将对扭矩转角法进行详细介绍，为读者提供一些参考和帮助。
二、扭矩转角法的原理扭矩转角法是一种基于力学原理的测试方法，其原理基于牛顿第二定律和功率公式。
当一个物体受到扭矩作用时，会产生一个转动力矩，该力矩的大小与物体的转角成正比。
因此，可以通过测量物体的扭矩和转角来确定物体的功率和性能。
扭矩转角法的原理可以用以下公式表示：T=K×θ其中，T表示扭矩，K表示比例系数，θ表示转角。
当物体受到扭矩作用时，转角会逐渐增加，扭矩也会随之增加。
通过测量物体的扭矩和转角，可以确定比例系数K的值，从而计算出物体的功率和性能。
三、扭矩转角法的应用扭矩转角法是一种广泛应用于各种机械设备的测试方法，可以用于测试各种电机、发动机、减速机、液压机等设备的性能和质量。
其应用范围包括但不限于以下几个方面：1、电机性能测试：可以用扭矩转角法测试各种电机的输出功率、效率、转速等参数，以评估其性能和质量。
2、发动机性能测试：可以用扭矩转角法测试各种汽油发动机、柴油发动机等的输出功率、扭矩、转速等参数，以评估其性能和质量。
3、减速机性能测试：可以用扭矩转角法测试各种减速机的输出扭矩、转速、效率等参数，以评估其性能和质量。
4、液压机性能测试：可以用扭矩转角法测试各种液压机的输出力、效率、压力等参数，以评估其性能和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东莞精标电子科技：直线位移传感器、压力传感器、扭矩传感器、拉绳位移传感器、磁致伸缩位移传感器、
压力变送器
扭矩传感器的安装方式
扭矩传感器安装方法有很多种，大概是可以分为下文所述八种。
1、如果要求传动系统的轴向不因安装了传感器而加长，则可使用智能联轴器--
既可以检测扭矩，又可以承担联轴器的功能。也就是一种带检测功能的联轴器。
2、被测传动系统不允许加长但可以拆卸时，则可以使用套装式扭矩传感器--套
在被测轴上即可测试。
3、被测传动系统既不允许加长又不可以拆卸时，则可以使用在现场组装的卡装
式扭矩传感器。从轴的两侧卡在轴上即可进行测试。即可长期监测也可短期检测。
与电流钳形表相似。
4、有的测试系统既有扭力又有轴向力时则可以使用转矩转速轴向力三参数传感
器，既可以避免轴向力对扭力测试的干扰又可以测量轴向力的信号；
5、在高转速或超高转速下测试时可以使用无轴承式转矩转速传感器；
6、如果被测系统为不旋转状态时可以使用扭矩传感变送器；
7、如果被测系统最大值在5mN · m至1N · m时可以使用小量程转矩转速
传感器；
8、智能转矩转速测量仪安装。
