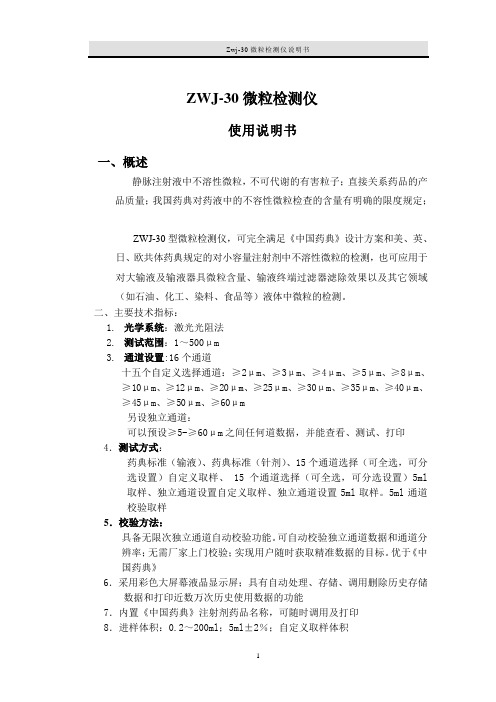

ZWJ-30微粒检测仪使用说明书一、概述静脉注射液中不溶性微粒，不可代谢的有害粒子；直接关系药品的产品质量；我国药典对药液中的不容性微粒检查的含量有明确的限度规定；ZWJ-30型微粒检测仪，可完全满足《中国药典》设计方案和美、英、日、欧共体药典规定的对小容量注射剂中不溶性微粒的检测，也可应用于对大输液及输液器具微粒含量、输液终端过滤器滤除效果以及其它领域（如石油、化工、染料、食品等）液体中微粒的检测。
二、主要技术指标：1.光学系统：激光光阻法2.测试范围：1～500μm3.通道设置:16个通道十五个自定义选择通道：≥2μm、≥3μm、≥4μm、≥5μm、≥8μm、≥10μm、≥12μm、≥20μm、≥25μm、≥30μm、≥35μm、≥40μm、≥45μm、≥50μm、≥60μm另设独立通道：可以预设≥5-≥60μm之间任何道数据，并能查看、测试、打印4．测试方式：药典标准（输液）、药典标准（针剂）、15个通道选择（可全选，可分选设置）自定义取样、 15个通道选择（可全选，可分选设置）5ml取样、独立通道设置自定义取样、独立通道设置5ml取样。
5ml通道校验取样5．校验方法：具备无限次独立通道自动校验功能。
可自动校验独立通道数据和通道分辨率；无需厂家上门校验；实现用户随时获取精准数据的目标。
优于《中国药典》6．采用彩色大屏幕液晶显示屏；具有自动处理、存储、调用删除历史存储数据和打印近数万次历史使用数据的功能7．内置《中国药典》注射剂药品名称，可随时调用及打印8．进样体积：0.2～200ml；5ml±2％；自定义取样体积9．计数范围：0～9999999粒10．准确度：规定值±10％11． 相对标准偏差：RSD<2％（标准粒子≥1200粒/ml ） 12． 分 辨 率： 90%（优于《中国药典》） 13． 工作温度：10～40℃14． 搅拌速度：0～2000r/min ，可调15．电 源：AC220V ±10%；50Hz ；< 40W16． 体 积： 390*280*380 （mm ）三、仪器的结构1.前面板（如下图所示）（1） 操作键盘 （2） 彩色显示屏（3） 进样吸管（进样针头） （4） 样品杯 （5） 样品升降台 （6） 界面可调速搅拌棒 （7） 高速微型针式打印机 2、后面板及附件连接（如下图所示） （1） 反冲开关。
1操作键盘2彩色液晶屏 3进样针4样品杯 5升降台6搅拌棒 7高速微打（2） 负压瓶：存储负压同时存储废液，注意液满一定要倒掉废液。
（3） 不锈钢接口 ，接软管和废液瓶相连。
（4） 负压表显示当前负压 （5） 电源插座：连接电源线，保险座3、仪器外侧及附件左侧下 ：设有总电源开关。
右侧上：设有进样玻璃狭缝反冲口，反冲开关在后面电源线左上方，使用前将旋钮打开。
左侧电源开关 右侧反冲口底 部：底座右后角设有负压罐排废液螺旋钮。
四、仪器的安装1、仪器安装环境2负压废液4负压表表3不锈钢接口5．仪器电源接口1: 反冲开关电源开关●仪器应放在气流相对稳定，空气含尘量少的环境中，并远离电磁干扰源以及震动源。
●仪器工作适宜温度：10-40℃，相对湿度：≤80%。
2、仪器电源要求仪器供电电源应满足AC220V±10%。
仪器电源插座的接地端要有可靠的接地线，以保证人身安全及仪器工作可靠。
3、将排液管接在仪器后面废液瓶。
(见后面板图)4、安装打印纸（参见打印机说明书）。
五、仪器内部系统1、传感器及其工作原理传感器工作时，液态样品由下而上通过进样玻璃狭缝，光学透镜将激光光束准直后垂直入射到进样玻璃狭缝中部，并通过水平检测狭缝到光电二极管。
若样品中无微粒通过时，光电二极管输出最大的恒定光电流；当样品中有微粒通过光束的瞬间，由于微粒阻挡而使光束入射到光电二极管的光功率减小，因此，光电二极管输出一个负脉冲电流，其幅度与微粒在光束方向上的投影面积成正比。
光阻法检查注射液中不溶性微粒即依据此原理。
六、测试操作（一）、测试操作准备① 清洁取样窗口和检品包装表面的灰尘，并用纯化水洗净取样杯、搅拌器、进样吸管。
② 左右轻轻移动搅拌器，使之处于合适位置。
③ 接通仪器电源，完成自检、打压、排气、过程。
④ 取一杯纯化水或蒸馏水置入取样窗口，进入上次任何测试模式界面，进将检品翻转至少20次，开启瓶口，倒掉少许检品冲洗瓶口及取样杯，然后倒入取样杯（不少于取样杯容积的2/3），放入检品台，静置2-3分钟待气泡消失后缓慢开启搅拌器，调整搅拌速度（适中），关闭取样窗口门。
（二）、仪器操作说明主菜单界面功能一览表(一)、开机接通电源，仪器自动打压、排气一次，仪器自动进入主页面闪断后，进入上次使用状态，如更换检测测试方式可按返回键进入测试主界面重新设置。
（二）、主菜单主菜单提示信息1．通道测试、2．参数设置、3．时间设置、4.体积校准、5. 通道数据自动校验、6．搅拌设置、7．数据查询、8．独立通道按所提示数字键进入相应操作界面。
1：参数设置按数字键进入参数设置界面，按上键光标显示在药品名称设置拦内，参照附录按数字编号选择药品名称，如附录内没有载入按０为空。
按下键光标显示在批号拦内，批号模式为按数字表示，按确认键存储设置。
如发现当前设置错误可按上下光标和取消键重新设置；按返回键返回上一页面。
如不按确认键，仪器默认已设置参数或为空。
2：时间设置按动键盘数字键进入时间设置界面，移动左右光标按数字键进行时间修改设置，按确认键存储设置；如发现当前设置错误可按左右光标从新设置和确认键保存；和按返回键返回上页面。
3：通道测试按键盘数字键进入通道测试界面，可设定：１．药典标准(输液)、２．药典标准(针剂)、３．多通道选择5ml、４．多通道自定义。
按数字键进入所需要的界面。
3（１）：药典标准（输液5ml）按键盘数字键进入药典标准（输液5ml）测试界面；调节样品台位置，移开搅拌器，将仪器进样吸管插入待测的检品容器中，使进样吸管口跟检品容器底部约1mm。
按测试键仪器自动测试三次５ml，并剔除第一次数据；显示界面显示三次结果数。
和平均1ml数据；按打印键打印，按确认键存储同时存储已设置的药品名称和数字批号，（依时间顺序存储）当前测试结果，最高可存储3０００组数据超过3０００组仪器自动覆盖原先已存储数据；按返回键返回上一页面。
3（２）：药典标准 (针剂、粉针；自定义)按键盘数字键进入药典标准(针剂)测试界面，调节样品台位置，移开搅拌器，将仪器进样吸管插入待测的检品容器中，使进样吸管口跟检品容器底部约1mm。
按测试键进行第一支针剂进样测试，按暂停键暂停；测试完毕后显示当前第一支数据：（注意：测试时观察容量小体积注射液以免气泡进入）；如发现气泡进入导致当前支数数据失真，按取消键取消当前支数和数据，更换第二支，按测试键仪器进行进样测试，观察检品进样速度按暂停键暂停后更换下一支，按取消键取消当前数据和支数，换下一支自动累加支数和显示当前数据，依次进样最多可进行１００支检测，按右键查看最多100支详细支数数据，按左键查看上页数据按打印键打印本批次结果；（打印结果：每批次最高可打印１００支，自动剔除第一支数据，并打印每支平均支数，）按确认键存储同时存储已设置的药品名称和数字批号，（依时间顺序存储）当前批次结果数据最多可存储3０００组数据超过3０００组仪器自动覆盖原先已存储数据，（如果每批次进样３支多则可以存储近5０００组数据）按结束键结束本批次检测，仪器自动排空管路剩余废液，（如不按结束键仪器自动仪器保持在测试暂停状态）；（注意：按结束键后数据清零，不可打印、存储）按返回返回测试页面。
（（测试页面）（详细支数左右键翻页查看）3（３）：多通道选择5ml按键盘数字键进入多通道选择5ml 调节样品台位置，移开搅拌器，将仪器进样吸管插入待测的检品容器中，使进样吸管口跟检品容器底部约1mm。
测试界面，按数字０键全选１５个通道如在１５个通道中选择所需要的数据，按上下箭头光标按确认键确认选择好后按右键进入测试页面，如需要更改当前已选择通道按返回键返回上一页面，按取消键取消后重新选择，在按右键进入测试页面，按测试键仪器自动测试单次５ml数据；显示界面显示单次结果数。
按打印键打印. 按下键查看平均1ml数据，（在全选择１５通道下按上键可查看多通道值方图）按返回键返回上一界面。
（通道选择页面）（显示已选择通道和结果数据）3（４）：多通道全体积按键盘数字键进入多通道连续测试界面，调节样品台位置，移开搅拌器，将仪器进样吸管插入待测的检品容器中，使进样吸管口跟检品容器底部约1mm。
按数字０键全选１５个通道如在１５个通道中选择所需要的数据，按上下光标按确认键确认存储，选择好后按右键进入测试页面，如需要更改当前已选择通道按返回键返回上一界面，按取消键取消后重新选择并确认，再按右键进入测试页面。
按测试键进行第一支针剂进样测试，按暂停键暂停；测试完毕后第一支数据：（注意：测试时观察容量小体积注射液以免气泡进入）；如发现气泡进入导致当前支数数据失真，按取消键取消当前支数和数据，换下一支自动累加支数和显示当前数据，按测试键仪器进行进样测试，观察检品进样速度按暂停键暂停后更换下一支，依次每批次进样最多可进行1０支检测，按右、左、键后查看每支详细数据，按下键查看每支平均值，返回测试页面，（在全选择１５通道通道内按上键可查看多通道拄状值方图）按结束键结束本批次检测仪器自动排空管路剩余废液，（如不按结束键仪器自动仪器保持在测试暂停状态）（注意：按结束键后数据清零，不可打印、）按返回键返回上一界面。
（选择页面）（显示每支结果数据和平均值）４：5ml体积校准按键进入体积校准页面(1)、器材天平（精度0.01克）；蒸馏水；取样杯(2)、操作①接通仪器电源。
②将蒸馏水倒入取样杯（约2/3）放在检品台上，此时应将搅拌器置于取样杯外。
③仪器完成自检后处于测试状态，按测试键数秒后界面显示秤取重量字样（取样杯中的蒸馏水被吸到5ml计量管计数开始位置），取出取样杯放天平上称其质量，作好记录。
然后把取样杯放回检品台，再按测试键，（蒸馏水吸到5ml计量管计数结束位置），界面显示校验完毕再次取出取样杯在天平上称其质量，两次天平称的质量之差为实际进样质量。
连续测三次进样质量后，取均值除以蒸馏水的密度换算为进样体积，应在5ml±2%以内。
（若用户自行验正，应满足药典要求的规定值±3%以内。
）如测得体积均数超出5ml±2%时，可适当调节5ml进样计量管上计数开始和计数结束红外传感器之间的相对距离，然后再测试进样体积，使其满足上述指标。
５：通道数据自动校验按键盘数字键进入校准选择通道界面，移动上下光标选择所需要校准的通道微米数按确认键进入校准界面输入５ml已知标准物颗粒数，按测试键标准物进样测试，如测试结果符合药典要求，无需校准；如按打印键打印校验记录，按存储键存储；同时存储已设置的药品名称和数字批号，（依时间顺序存储）。
