最新物理选修3-2试卷
人教版高中物理选修3-2综合测试(带答案)(20201124214554)
D.感应电动势平均值1 E = — nBav42.如图所示，N 匝矩形导线框以角速度绕对称轴匀速转动，线框面积为 S,线框电阻，电杆均不计，在 训左侧有磁感应强度为 B 的匀强磁场，外电路接有电阻 R 和理想电流表 A,那么可以确定的是A.从图示时刻起，线框产生的瞬时电动势为它-性杜&亦w两端电压有效值"=严'ntoNHS'2D. 一个周期内R 的发热量为’3.如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内 的直导线连接成回路。
将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。
下列说法正确的是 A.开关闭合后的瞬间，小磁针的 N 极朝垂直纸面向外的方向转动B.开关闭合并保持一段时间后，小磁针的 N极指向垂直纸面向里的方向 C.开关闭合并保持一段时间后，小磁针的 N极指向垂直纸面向外的方向4. 一矩形线圈在匀强磁场中匀速转动产生的交变电流电动势如图所示，下面说法正确的是（ ）A.交流电动势的有效值为 20VB. 交流电动势的有效值为丨’1-丁C. t=0.01s 线圈处于中性面D.交流电动势的频率为50Hz5.如图所示，光滑弧形金属双轨与足够长的水平光滑双轨相连， 间距为L ,在水 平轨道空间充满竖直向上的匀强磁场， 磁感应强度为B.乙金属棒静止在双轨上， 而甲金属棒在h 高处由静止滑下，轨道电阻不计。
两棒的质量均为 均为R.甲棒与乙棒不会相碰，则下面说法正确的是 A. 从开始下滑到最终稳定，甲、乙的运动方向相反B. 当稳定后，回路中感应电流的方向从上向下看是逆时针的C.乙棒受到的最大磁场力为D.整个过程中，电路释放的热量为 mgh6.手摇发电机产生的正弦交流电经理想变压器给灯泡 L 供电，其电路如图所示。

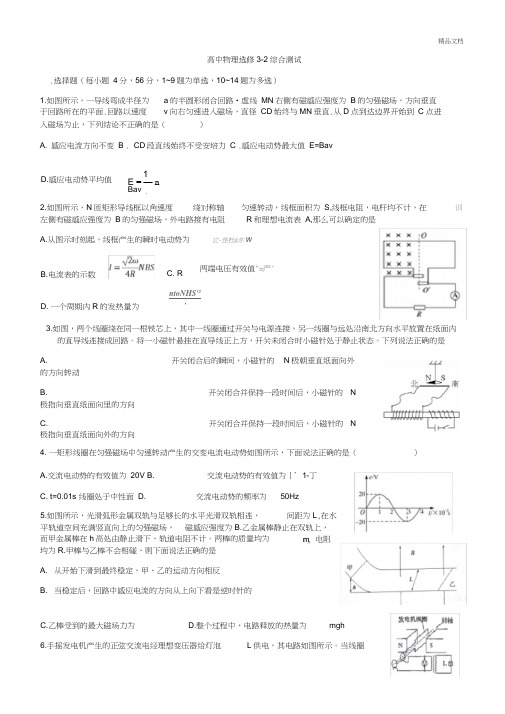

当线圈高中物理选修3-2综合测试.选择题（每小题 4分，56分，1~9题为单选，10~14题为多选） 1.如图所示，一导线弯成半径为 a 的半圆形闭合回路•虚线 MN 右侧有磁感应强度为 B 的匀强磁场，方向垂直 于回路所在的平面.回路以速度v 向右匀速进入磁场，直径 CD 始终与MN 垂直.从D 点到达边界开始到 C 点进入磁场为止，下列结论不正确的是（）A. 感应电流方向不变 B . CD 段直线始终不受安培力 C .感应电动势最大值 E=BavB.电流表的示数C. R以角速度3匀速转动时，电压表示数为 U,灯泡正常发光。
人教版物理选修3-2试题 第六章
本章总结传感器的应用以传感器为桥梁可以将多方面的物理知识整合在一起,在实际问题中既可以直接考查传感器知识,也可以考查敏感元件的敏感特性.几种传感器及与其相联系的物理知识,如下表.传感器种类敏感元件与之相联系的物理知识光电传感器光敏电阻直流电路动态分析温度传感器热敏电阻直流电路问题力传感器压敏电阻等力学、运动学与直流电路电容传感器电容力学、运动学与含容电路【例题】如图所示的装置可测量飞机、航天器、潜艇的转动角速度,其结构如图所示.当系统绕轴OO'转动时,元件A发生位移变化并输出相应的电压信号,成为飞机、卫星等的制导系统的信息源.已知A的质量为m,弹簧的劲度系数为k,自然长度为l,电源的电动势为E,内阻不计.滑动变阻器总长也为l,电阻分布均匀,系统静止时P在B点,当系统以角速度ω转动时,试写出输出电压U与ω的函数式.思路点拨:系统角速度ω变化→弹簧长度变化→滑片位置变动→输出电压U变化解析:设弹簧伸长x,则kx=mω2(l+x)所以x=mω2l/(k-mω2)设滑动变阻器单位长度的电阻为r1U=IRx =Exr1/(lr1)=Ex/l所以U=Emω2/(k-mω2).答案:U=Emω2/(k-mω2).传感器感受的通常是非电学量,如力、热、磁、光、声等,而它输出的通常是电学量,再送给控制系统产生各种控制动作,传感器原理如框图所示.非电学量→敏感元件→转换器件→转换电路→电学量针对训练:如图所示为大型电子地磅电路图,电源电动势为E,内阻不计,不称物体时,滑片P在A端,滑动变阻器接入电路的有效电阻最大,电流最小;称物体时,在压力作用下滑片P下滑,滑动变阻器的有效电阻变小,电流变大.这样把电流对应的重力值刻在刻度盘上,就可以读出被称物体的重力值.若滑动变阻器上A、B间距离为L,最大阻值等于定值电阻的阻值R,已知两弹簧的总弹力与形变量成正比,比例系数为k,则所称重物的重力G与电流大小I的关系为( )A.G=(2-错误！未找到引用源。
高二物理选修3-2第五章综合检测卷
高二物理选修3-2第五章综合测试卷一、选择题(本题共12小题，每小题5分，共60分．在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得5分，选对但不全的得3分，有选错或不答的得0分)1..电容对交变电流影响的下列说法中，错误的是( )A ．交变电流能通过电容器B ．电容器具有通直流、阻交流的作用C ．电容器电容较小，它具有通高频、阻低频的作用D ．电容器的电容越大，交变电流的频率越高，电容器对交变电流的阻碍作用就越小2..下列关于电感线圈的性质分析中，正确的是( )A ．电感线圈对交变电流的阻碍作用是由线圈电阻产生的B ．由于电感线圈的阻碍，所有交变电流都不能够通过线圈C ．电感线圈对频率大的交变电流阻碍作用大D ．电感线圈对周期大的交变电流阻碍作用大3.将阻值为5 Ω的电阻接到内阻不计的交流电源上，电源电动势随时间变化的规律如图所示，下列说法正确的是( )A ．电路中交变电流的频率为0.25 HzB ．通过电阻的电流为 2 AC ．电阻消耗的电功率为2.5 WD ．用交流电压表测得电阻两端的电压是5 V4.一个矩形线圈在匀强磁场中转动产生的交变电流e ＝2202sin100πt (V)，那么( )A ．该交变电流的频率是100 HzB ．当t ＝0时，线圈平面恰好与中性面垂直C ．当t ＝1200s 时，e 最大 D ．该交变电流电动势的有效值为220 2 V5.如图，在匀强磁场中匀速转动的矩形线圈的周期为T ，转轴O 1O 2垂直于磁场方向，线圈电阻为2 Ω.从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1 A ．那么( )A ．线圈消耗的电功率为4 WB ．线圈中感应电流的有效值为2 AC ．任意时刻线圈中的感应电动势为e ＝4cos 2πTt D ．任意时刻穿过线圈的磁通量为Φ＝T πsin 2πT t 6.如图所示，图线a 是线圈在匀强磁场中匀速转动时产生的正弦交流电的图象，当调整线圈转速后，所产生的正弦交流电的图象如图线b 所示．以下关于这两个正弦交流电的说法中正确的是( )A ．线圈先后两次转速之比为1∶2B ．交流电a 的电压瞬时值u ＝10sin0.4πt VC ．交流电b 的最大值为203VD ．在图中t ＝0时刻穿过线圈的磁通量为零7.如图所示，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．若使这两种电流分别通过两个完全相同的电阻，则经过1 min 的时间，两电阻消耗的电功之比W 甲∶W 乙为( )A ．1∶2B ．1∶2C ．1∶3D ．1∶68.如图所示，理想变压器原、副线圈匝数之比为20∶1，原线圈接正弦交流电源，副线圈接入“220 V ，60 W ”灯泡一只，且灯泡正常发光，则( )A ．电流表的示数为32220A B ．电源输出功率为1200 WC ．电流表的示数为3220A D ．原线圈两端电压为11 V9.如图所示，当滑动变阻器滑动触头P 逐渐向上移动时，接在理想变压器两端的四个理想电表示数( )A ．V 1不变、V 2不变、A 1变大、A 2变大B ．V 1不变、V 2不变、A 1变小、A 2变小C ．V 1变大、V 2变大、A 1变小、A 2变小D ．V 1变小、V 2变小、A 1变大、A 2变大10.如图所示，一理想变压器由一个初级线圈和两个次级线圈组成．当此变压器工作时，初级、次级线圈的匝数、电流、电压均在图中标出．则下列几组关系式中正确的是( )A.U 1U 2＝n 1n 2，U 1U 3＝n 1n 3B.I 1I 2＝n 1n 2，I 1I 3＝n 3n 1C ．n 1I 1＝n 2I 2＋n 3I 3D.I 1I 2＋I 3＝n 2＋n 3n 1 11.如图所示中A 、B 、C 、D 是四种亮度可调的台灯的电路示意图，它们所用的白炽灯泡相同，且都是“220 V 40 W ”，当灯泡所消耗的功率都调到20 W 时，哪种台灯消耗的功率最小( )12.如图所示，在远距离输电过程中，若保持原线圈的输入功率不变，下列说法正确的是()A．升高U1会减小输电电流I2B．升高U1会增大线路的功率损耗C．升高U1会增大线路的电压损耗D．升高U1会提高电能的利用率二、计算题(本题共4小题，共40分．解答时应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不得分，有数值计算的题，答案中必须明确写出数值和单位)13.(8分)如图所示，变压器原线圈n1＝800匝，副线圈n2＝200匝，灯泡A标有“10 V 2 W”，电动机D的线圈电阻为1 Ω，将交变电流u＝100 2 sin(100πt)加到理想变压器原线圈两端，灯泡恰能正常发光，求：(1)副线圈两端电压(有效值)；(2)电动机D的电功率．14.(10分)如图所示，在B＝0.5 T的匀强磁场中，有一个n＝100匝的矩形线圈边长L1＝0.1 m，L2＝0.2 m，线圈从图中位置开始绕中心轴OO′以角速度ω＝314 rad/s逆时针方向匀速转动，求：(1)线圈中产生的感应电动势的最大值和有效值；(2)线圈转过1/4周过程中感应电动势的平均值；(3)线圈转过30°时感应电动势的瞬时值．15.(10分)有一个电子元件，当它两端的电压的瞬时值高于u＝110 2 V时则导电，低于u ＝110 2 V时不导电，若把这个电子元件接到220 V、50 Hz的正弦式交变电流的两端，则它在1 s内导电多少次？每个周期内的导电时间为多少？16.(12分)一台小型发电机的最大输出功率为100 kW，输出电压恒为500 V，现用电阻率为1.8×10－8Ω·m，横截面积为10－5 m2的输电线向4×103 m远处的用电单位输电，要使发电机满负荷运行时，输电线上的损失功率为发电机总功率的4%，求：(1)所用的理想升压变压器原、副线圈的匝数比是多少？(2)如果用户用电器的额定电压为220 V，那么所用的理想降压变压器原、副线圈的匝数比是多少？。
人教版高中物理选修3-2高二第二学期期末测试试卷.docx
高中物理学习材料唐玲收集整理广东仲元中学高二第二学期期末测试试卷物理选择题共8题，共48分二、选择题：本题共8小题，每小题6分。
在每小题给出的四个选项中，第14～17题只有一项符合题目要求，第18～21题有多项符合题目要求。
全部选对的得6分，选对但不全的得3分，有选错的得0分。
14．甲、乙两物体同时从同一地点出发，同方向做匀加速直线运动的v-t图象如图所示，则A．乙的加速度比甲的加速度大B．t=2 s时，甲在乙的前方2m处C．t=3 s时，甲在乙的前方1.5m处D．t=4 s时，甲、乙两物体相遇15．伽利略对自由落体运动的研究，是科学实验和逻辑思维的完美结合，如图所示，可大致表示其实验和思维的过程，对这一过程的分析，下列说法正确的是A．其中的甲图是实验现象，丁图是经过合理的外推得到的结论B．其中的丁图是实验现象，甲图是经过合理的外推得到的结论C．运用丁图的实验，可“放大”重力的作用，使实验现象更明显D．伽利略认为自由落体运动的速度是均匀变化的，这是他用实验直接进行了验证的16．如图所示，一理想变压器原副线圈的匝数比为1∶2，副线圈电路中接有灯泡，灯泡的额定电压为220 V，额定功率为22 W，原线圈电路中接有电压表和电流表。
现闭合开关，灯泡正常发光。
若用U和I分别表示此时电压表和电流表的读数，则A．U= 1102V，I=0.2 A B．U=110 V，I=0.2 AC．U=110 V，I=0.05 A D．U=1102 V，I=25A17．如图所示，A、B是相同的白炽灯，L是自感系数很大、电阻可忽略的自感线圈。
下面说法正确的是A．闭合开关S时，B灯比A灯先亮，最后一样亮B ．闭合开关S 时，A 、B 灯同时亮，且达到正常C ．闭合开关S 时，A 灯比B 灯先亮，最后一样亮D ．断开开关S 时，A 灯慢慢熄灭， B 灯立即熄灭18、a 、b 、c 三个物体在同一条直线上运动，其位移时间图象(如图)中，a 、b 为直线，图线c 是一条x ＝0.4t 2的抛物线．有关这三个物体在0～5 s 内的运动，下列说法正确的是A ．a 物体做匀加速直线运动B ．c 物体运动过程中，任意1s 内速度增量相同C ．t ＝5 s 时，a 物体速度最大D ．a 、b 两物体都做匀速直线运动，且速度不同19．一根轻质细线将2个薄铁垫圈A 、B 连接起来，一同学用手固定B ，此时A 、B 间距为3L ，A 距地面为L ，如图所示。
物理选修3-2检测
第五章综合检测
(本试卷共4页，满分为100分，考试时间90分钟)
一、单项选择题(本大题6小题，每小题3分，共18分)每小题给出的四个选项中，只有一个选项符合题目要求，请把符合题意的选项写在答题卡中．
1．交流发电机正常工作时产生的电动势为e＝Emsinωt，若将其线圈的匝数减为原来的一半，而转速增为原来的2倍，其他条件不变，则产生的电动势的表达式为()
图5－2
①使用a时对用户电灯影响大②使用b时比使用a时对用户电灯影响大③使用b、c对用户电灯影响几乎一样大④使用c时对用户电灯没有影响
A．①③B．②④C．①④D．②③
4．如图5－3所示，理想变压器的原、副线圈分别接着完全相同的灯泡L1、L2.原、副线圈的匝数比为n1∶n2＝2∶1，交流电源电压为U，则
A．e＝EmsinωtB．e＝2Emsinωt
C．e＝2Emsin2ωtD．e＝Emsin2ωt
2．某电阻元件在正常工作时，通过它的电流按如图5－1所示的规律变化．今与这个电阻元件串联一个多用电表(已调至交流电流挡)，则多用电表的示数为()
图5－1
A．4A B．4 A C．5 A D．5A
3．如图5－2所示，a、b、c为三只功率较大的完全相同的电炉，a离电源很近，而b、c离用户电灯L很近，电源离用户电灯较远，输电线有一定电阻，电源电压恒定，则以上说法正确的是()
图5－5
A．使发电机的转速增加B．使发电机的转速减少
C．使电容器两极板间距离增大D．在平行板电容器间换用介电常数较大的电介质
8．如图5－6所示的电路中，a、b两端连接的交流电源既含高频交流，又含低频交流，L是一个25mH的高频扼流圈，C是一个100pF的电容器，R是负载电阻，下列说法正确的是()
人教版高二物理选修3-2综合检测试卷【答案+解析】
人教版高二物理选修3-2综合检测试卷一、单选题(共9小题,每小题3分,共27分)1.如图所示，匀强磁场中有两个导体圆环a、b，磁场方向与圆环所在平面垂直．磁感应强度B随时间均匀增大．两圆环半径之比为2：1，圆环中产生的感应电动势分别为Ea和Eb.不考虑两圆环间的相互影响．下列说法正确的是()A．Ea：Eb＝4：1，感应电流均沿逆时针方向B．Ea：Eb＝4：1，感应电流均沿顺时针方向C．Ea：Eb＝2：1，感应电流均沿逆时针方向D．Ea：Eb＝2：1，感应电流均沿顺时针方向2.某研究小组的同学利用铜芯电缆线和灵敏电流计做摇绳发电的探究实验．如图所示，他们将电缆线和灵敏电流计连成闭合回路，在操场上由两位同学手摇导线，其他同学观察灵敏电流计的指针变化．在下列说法中，你认为正确的研究结果应符合()A．摇动绳子时，流过灵敏电流计的电流是大小变化的直流电B．摇动绳子时，灵敏电流计中电流的大小与两同学的站立方位无关C．仅增加绳子的长度，灵敏电流计中的电流的最大值增大D．仅增加摇绳的频率，灵敏电流计中的电流的最大值不变3.如图是街头变压器通过降压给用户供电的示意图．变压器的输入电压是市区电网的电压，假设负载变化时输入电压保持不变．输出电压通过输电线输送给用户，两条输电线的总电阻用R0表示，变阻器R代表用户用电器的总电阻，当用电器增加时，相当于R的值减小．忽略变压器上的能量损失，不计电压表、电流表的内阻对电路的影响．当用户的用电器增加时，下列说法正确的是()A．电压表读数增大，电流表读数增大B．电压表读数减小，电流表读数增大C．电压表读数不变，电流表读数增大D．电压表读数不变，电流表读数减小4.在远距离输电中，如果输送功率和输送距离不变，要减少输送导线上热损耗，目前最有效而又可行的输送方法是()A．采用超导材料做输送导线B．采用直流电输送C．提高输送电的频率D．提高输送电压5.如下图所示，一金属弯杆处在磁感应强度大小为B、方向垂直纸面向里的匀强磁场中，已知ab＝bc＝L，当它以速度v向右平动时，a、c两点间的电势差为()A．BLvB．BLv sinθC．BLv cosθD．BLv(1＋sinθ)6.如图所示是磁电式电流表的结构图和磁场分布图，若磁极与圆柱间的磁场都是沿半径方向，且磁场有理想的边界，线圈经过有磁场的位置处磁感应强度大小相等．某同学用此种电流表中的线圈和磁体做成发电机使用，让线圈匀速转动，若从图中水平位置开始计时，取起始电流方向为正方向，表示产生的电流随时间变化关系的下列图象中正确的是()A． B． C． D．。
新鲁科版物理选修3-2单元测试：传感器及其应用
阶段验收评估（五） 传感器及其应用（时间：50分钟 满分：100分）一、选择题（共8小题，每小题6分，共48分，第1〜5题只有一项符合题目要求，第 6〜8题有多项符合题目要求，全都选对的得6分，选对但不全的得 3分，有选错的得0分）1 •下列仪器或装置不是利用传感器的是 （ ）A •汽车防盗报警器B •宾馆房间内的火灾报警器C •工兵用的地雷探测仪D •用钥匙打开房门解析：选D A 、B 、C 三种仪器都是将非电学量转换成电学量的装置，都是利用了传 感器。
用钥匙打开房门是利用了机械原理，不是利用传感器。
2.如图所示，电吉他的弦是由磁性物质制成的，当弦振动时，线 圈中产生感应电流，感应电流输送到放大器、喇叭，把声音播放出来， 下列说法正确的是（ ）选项C 正确。
4 •在信息技术高速发展、电子计算机广泛应用的今天，担负着信息采集 任务的传感器在自动控制、信息处理技术中发挥着越来越重要的作用，其中 热电传感器是利用热敏电阻将热信号转换成电信号的元件。
某学习小组的同 学在用多用电表研究热敏特性实验中，安装好如图所示装置。
向杯内加入冷 水，温度计的示数为 20 C,多用电表选择适A •电吉他是光电传感器B •电吉他是温度传感器C .电吉他是声音传感器D .弦改用尼龙材料原理不变解析：选C 由电吉他发声原理可知它是将声音变化转变为电流的变化， 3 •在输液时，药液有时会从针口流出体外，为了及时发现，设计了一 种报警装置，电路如图所示。
M 是贴在针口处的传感器，接触到药液时其电 阻R M 发生变化，导致 S 两端电压U 增大，装置发出警报，此时 （）C 正确。
A R M 变大， 且 R 越大， U 增大越明显 B . R M 变大, 且 R 越小，U 增大越明显 C R M 变小， 且 R 越大， U 增大越明显 DR M 变小， 且 R 越小， U 增大越明显解析：选C 当传感器接触药液时，其阻值发生变化，导致 S 两端电压U 增大，则M两端电压减小，可知 R M 应变小；R 与R M 构成并联电路，其并联总电阻为R M RR M +RR M R M R，可知当R 越大,R M 减小相同值时,R 并减小得越多，因此 S 两端电压增大越明显,当的倍率，读出热敏电阻的阻值R1。
物理选修3-2复习卷二
3-2复习卷二一、不定项选择题：1.将闭合多匝线圈置于仅随时间变化的磁场中，线圈平面与磁场方向垂直，关于线圈中产生的感应电动势和感应电流，下列表述正确的是（ ） A 、感应电动势的大小与线圈的匝数无关 B 、穿过线圈的磁通量越大，感应电动势越大 C 、穿过线圈的磁通量变化越快，感应电动势越大 D 、感应电流产生的磁场方向与原磁场方向始终相同2.右图是远距离输电的示意图，下列说法正确的是（ ）A ．a 是升压变压器，b 是降压变压器B ．a 是降压变压器，b 是升压变压器C ．a 的输出电压等于b 的输入电压D ．a 的输出电压等于输电线上损失的电压4.如图所示为理想变压器原线圈所接交流电压的波形．原、副线圈匝数比：n 1:n 2=10：1，串联在原线圈电路中电流表的示数为1 A ，下列说法中 正确的是（ ） A ．变压器副线圈的电流为0．1A B ．变压器的输出功率为200WC ．变压器输出端的交流电的频率为100 HzD ．此变压器为升压变压器 5.在家用交流稳压器中，变压器的原、副线圈都带有滑动头，如图所示.当变压器输入电压发生变化时，可上下调节P 1、P 2的位置，使输出电压稳定在220V 上.现发现输出电压低于220V ，为使输出电压恢复正常，下列措施不正确．．．的是（ ） A ．P 1不动，将P 2向上移 B ．P 2不动，将P 1向下移 C ．将P 1向上移，同时P 2向下移 D ．将P 1向下移，同时P 2向上移6. (多选)如图所示，变压器的输入电压恒定，在下列措施中能使电流表示数变大的是（ ） A ．保持变阻器的滑片不动，将K 从2拨向1 B ．保持变阻器的滑片不动，将K 从1拨向2 C ．保持K 与1相连接，将变阻器的滑片向上移 D ．保持K 与2相连接，将变阻器的滑片向上移7.一矩形线圈在匀强磁场中匀速转动，输出电压的瞬时表达式为u=2202sin100πt （V ），则下列说法正确的是（ ）A ．该交变电压的频率是100πHzB ．输出电压的有效值是2202VC ．当t=1/20s 时，电压有最大值D ．当t=1/400s 时，u=220V8.如图所示，把电阻R 、电感线圈L 、电容器C 分别串联一个灯泡后，并联接在交流电源的两端，三盏灯亮度相同。
【高二理化生】高二物理选修32测试题(共5页)
高二物理选修3-2测试题一．选择题：(每题5分.共40分)1．某一闭合电路中感应电动势的大小，跟穿过这一闭合电路的：A．磁通量的大小有关；B．磁通量的变化大小有关；C．磁通量的变化快慢有关；D．磁场的磁感应强度大小有关。
2．由楞次定律可得，感应电流的磁场一定是：A．阻碍引起感应电流的磁通量；B．与引起感应电流的磁场方向相反；C．阻碍引起感应电流的磁通量的变化；D．与引起感应电流的磁场方向相同。
3．关于自感现象，下列说法中正确的是：A．自感现象是线圈自身的电流发生变化而引起的电磁感应现象；B．自感电动势总是阻碍原电流的增大；C．自感电动势的方向总是与原电流的方向相反；D．自感电动势的方向总是与原电流的方向相同；4．若线圈中的电流强度均匀增大，则这个线圈的：A．自感系数也将均匀增大；B．自感电动势也将均匀增大；C．磁通量也将均匀增大；D．自感系数、自感电动势都保持不变。
5．某交流发电机正常工作时，电动势e=E m sinωt，若将线框转速提高一倍，其他条件不变，则电动势的变化规律是：A．e’=E m sinωt；B．e’=E m sin2ωt；C．e’=2E m sinωt；D．e’=2E m sin2ωt。
6．理想变压器原副线圈两侧一定不同的物理量是：A．交变电流的频率；B．交变电流的功率；C．磁通量的变化率；D．交变电流的峰值。
7．远距离输送一定功率的交变电流，若输电电压提高k倍，则：A．输电导线的电功率损失不变；B．输电导线的电压损失不变；C．输电导线的电功率损失是原来的1/k2；D．输电导线的电压损失是原来的1/k2；8．线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动而产生交变电流的过程中，当线圈平面转到与中性面重合时：A．穿过线圈的磁通量最大，线圈中的感应电动势最大；B．穿过线圈的磁通量为零，线圈中的感应电动势为零；C．穿过线圈的磁通量为零，线圈中的感应电动势最大；D．穿过线圈的磁通量最大，线圈中的感应动势为零。
甘肃省靖远四中高二物理选修3-2第四章《电磁感应》检测试卷
甘肃省靖远四中高二物理选修3-2（新课标人教版）命题人：刘元杰第四章《电磁感应》检测试卷（答题时间：60分钟；满分：100分）一、不定项选择题（9小题，每题5分，共45分）1、下列说法中正确的有：（ ）A 、只要闭合电路内有磁通量，闭合电路中就有感应电流产生B 、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C 、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流和感应电动势D 、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流，但有感应电动势2、根据楞次定律可知感应电流的磁场一定是：（ ） A 、阻碍引起感应电流的磁通量； B 、与引起感应电流的磁场反向； C 、阻碍引起感应电流的磁通量的变化； D 、与引起感应电流的磁场方向相同。
3、A 有一矩形线圈，面积为S ，匝数为n ，将它置于匀强磁场中，且使线圈平面与磁感线方向垂直，设穿过该线圈的磁通量为φ，则该匀强磁场的磁感应强度大小为（ ） A.φ/(ns) B.n φ/S C.φ/S D.无法判断4、用相同导线绕制的边长为L 或2L 的四个闭合导体线框、以相同的速度匀速进入右侧匀强磁场，如图所示。
在每个线框进入磁场的过程中，M 、N 两点间的电压分别为U a 、U b 、U c 和U d 。
下列判断正确的是（ ） A 、U a ＜U b ＜U c ＜U d B 、U a ＜U b ＜U d ＜U c C 、U a ＝U b ＜U c ＝U d D 、U b ＜U a ＜U d ＜U c5、下图中所标的导体棒的长度为L ，处于磁感应强度为B 的匀强磁场中，棒运动的速度均为v ，产生的电动势为BLv 的是（ ）6、关于楞次定律的说法，下述正确的是（ ） A.感应电流的磁场方向总是与外磁场的方向相反 B.感应电流的磁场方向总是与外磁场的方向相同 C.感应电流的磁场方向取决于磁通量是增大还是减小 D.感应电流的磁场总是阻碍原来磁场的变化7、如图所示，匀强磁场垂直圆形线圈指向纸内，a 、b 、c 、d 为圆形线圈上等距离的四点，现用外力在上述四点将线圈拉成正方形，且线圈仍处在原先所在平面内，则在线圈发生形变的过程中（ ）A.线圈中将产生abcda 方向的感应电流B.线圈中将产生adcba 方向的感应电流C.线圈中感应电流方向无法判断D.线圈中无感应电流8、如图所示电路中，I 1和I 2是完全相同的灯泡，线圈的自感系数L 很大，电阻可以忽略，下列说法中正确的是（ ）A.合上开关S ，L 2先亮，L 1后亮，最后一样亮B.合上开关S 后，L 1和L 2始终一样亮C.断开开关S 时，L 2立即熄灭，L 1过一会儿才熄灭D.断开开关S 时，L 1和L 2都要过一会儿才熄灭9、如图所示，MN 、PQ 为同一水平面的两平行导轨，导轨间有垂直于导轨平面的磁场，导体ab 、cd 与导轨有良好的接触并能滑动，当ab 沿轨道向右滑动时，cd 将（ ）A.右滑B.不动C.左滑D.无法确定选择题答题卡AL姓名：班级：学号DB° v BL二、填空题（每空3分，共21分）10、一个面积为20cm 2 的圆线圈，放在匀强磁场中，磁场方向与线圈平面成30o 角，磁感应强度在0.05s 内由0.1T 增加到0.5T ，则初状态穿过线圈的磁通量是 Wb ，在0.05s 内穿过线圈的磁通量的变化量是 Wb ，线圈中平均感应电动势的大小是 V 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品文档
精品文档
物理选修3-2模块测试题
班级 姓名 座号 总分
一、选择题（第1~6题为单选题，每题3分，第7~10题为多选题，全部选对得4分，部分
选对得2分，多选或错选0分，共34分）
题序
1 2 3 4 5 6 7 8 9 10
答案
1、位于载流长直导线近旁的两根平行铁轨A和B，与长直导线平行且在同一水平面上，
在铁轨A、B上套有两段可以自由滑动的导体CD和EF，如图
所示，若用力使导体EF向右运动，则导体CD将（ ）
A、保持不动 B、向右运动
C、向左运动 D、先向右运动，后向左运动
2、闭合电路的一部分导线ab处于匀强磁场中，若导线分别按照下图中各情况在纸面内
运动，能在电路中产生感应电流的情形是（ ）
A、都会产生感应电流 B、都不会产生感应电流
C、甲、乙不会产生感应电流，丙、丁会产生感应电流
D、甲、丙会产生感应电流，乙、丁不会产生感应电流
3、关于感应电动势大小的下列说法中，正确的是（ ）
A、线圈中磁通量变化越大，线圈中产生的感应电动势一定越大
B、线圈中磁通量越大，产生的感应电动势一定越大
C、线圈放在磁感应强度越强的地方，产生的感应电动势一定越大
D、线圈中磁通量变化越快，产生的感应电动势越大
4、如右图所示，一个水平放置的矩形线圈abcd，在细长水平磁铁的S极附近竖直下落，
由位置Ⅰ经位置Ⅱ到位置Ⅲ。位置Ⅱ与磁铁同一平面，位置Ⅰ和Ⅲ都很靠近Ⅱ，则在下落过
程中，线圈中的感应电流的方向为（ ）
A、abcda B、adcba
C、从abcda到adcba
D、从adcba到abcda
5、如图所示，三只完全相同的的灯泡a、b、c分别与电阻R、电感L、电容C串联，
再将三者并联，接在220V，50Hz的交变电源两端，三只灯泡亮度相同。如果将电源改为
220V，60Hz的交变电源，则（ ）
A、三只灯泡亮度不变 B、三只灯泡都将变亮
C、a亮度不变，b变亮，c变暗
D、a亮度不变，b变暗，c变亮
6、如图所示，同轴的两个平行导线圈M、N，M中通有右侧图象所示的交变电流，则
下列说法中正确的是（ ）
A、在t1到t2时间内导线圈M、N互相排斥
B、在t2到t3时间内导线圈M、N互相吸引
C、在t1时刻M、N间相互作用的磁场力为零
D、在t2时刻M、N间相互作用的磁场力最大
精品文档
精品文档
7、下列说法中正确的是（ ）
A、电动机应用了“自感”对交流电的阻碍作用
B、电磁灶应用了“涡流”的加热原理
C、日光灯启动时利用了“自感”所产生的高压
D、电磁流量计应用了“涡流”所产生的电磁阻尼作用
8、如右图所示，通与电流I的直导线MN固定在竖直位置
上，且与导线框abcd在同一平面内，则在下列情况下，导线框
中能够产生感应电流的是（ ）
A、通过直导线的电流强度增大
B、通过直导线的电流强度减小
C、线框水平向右移动
D、线框以MN为轴转动
9、如图A1、A2是两个电流表，AB和CD两支路直流电阻相同，R是变阻器，L是带
铁芯的线圈，下列结论正确的有（ ）
A、刚闭合K时，A1示数大于A2示数
B、闭合K后（经足够长时间），A1示数等于A2示数
C、刚断开K的瞬间，A1示数大于A2示数
D、断开K后，通过R的电流方向与断开K前相反
10、一块铜片置于如图所示的磁场中，如果用力把这铜片
从磁场拉出或把它进一步推入，则在这两个过程中有关磁场对
铜片的作用力，下列叙述正确的是（ ）
A、拉出时是阻力 B、推入时是阻力
C、拉出时不受磁场力 D、推入时不受磁场力
二、（本题共5小题，共20分，把答案填在题中的横线上）
11、如右图所示，甲图中的线圈为50匝，它的两
个端点a、b与内阻很大的伏特表相连。穿过该线圈的
磁通量随时间变化的规律如乙图所示，则伏特表的示
数为 V。
12、一正弦交流电接在电阻为1Ω的电阻丝上，
经过t秒，发热量为Q；若将此电阻丝改接在一直流
电上，电流大小为4A，经过t秒，电阻丝的发热量为2Q，则此交流电的电流有效值为
A，电压最大值为 V。
13、如右图所示，处于水平面的平行导轨P、Q相距L，它
们的右端与电容为C的电容器的两极板分别相连，直导线ab放
在P、Q上与导轨垂直相交，磁感应强度为B的匀强磁场竖直
向下穿过导轨面。若发现电容器与导轨P相连的极板带上负电
荷，则表明ab在沿导轨向 滑动；如电容器所带电荷量为q，则ab滑动的速度
v= 。
14、如右图所示，理想变压器有两个副线圈，匝数分别
为n1和n2，所接负载4R1=R2。当只闭合S1时，电流表示数
为1A，当S1和S2都闭合时，电流表示数为2A，则n1：n
2
为 。
精品文档
精品文档
三、（本题有4个小题，15小题10分，其它小题各12分，共46分。）
15、如图为某交流发电机和外接负载的示意图，发电机电枢线圈abcd为n=500匝的矩
形线圈，其中ac长为L1=10cm，ab长为L2=5cm。线圈绕垂直于磁场的轴OO`在磁感应强
度为B=0.2T的匀强磁场中以ω=200rad\s的角速度匀速转动（不计一切摩擦），线圈总电阻
为r=2.0Ω，外电路负载电阻为R=5.0Ω。试求：（若有小数计算，均取一位小数计算）
（1）、交变电动势的表达式（设线圈由中性面开转）；
（2）、电路中伏特表的示数；
（3）、线圈每转动一周，外力所做的功。
16、一个边长为a=1m的正方形线圈，总电阻为R=2Ω，当线圈以v=2m\s的速度通过磁
感应强度为B=0.5T的匀强磁场区域时，线圈平面总保持与磁场垂直。若磁场的宽度b＞1m，
如图所示，求：
（1）、线圈进入磁场过程中感应电流的大小；
（2）、线圈在穿过整个磁场过程中释放的焦耳热。
精品文档
精品文档
17、一台交流发电机的输出电压为250V，输出功率为100KW，向远处输电用的输电线
总电阻为8Ω。为了使输电线上损耗的功率不超过输送总功率的5%，且用户端刚好能得到
220V交变电压，试求供电端的升压变压器和用户端的降压变压器的原、副线圈匝数比。
18、MN与PQ为足够长的平行光滑金属导轨，相距L=0.5m，导轨与水平面成θ=30°
放置。匀强磁场磁感应强度B=0.4T，方向垂直于导轨平面斜向上。金属棒ab、cd放置于导
轨上（与导轨垂直），质量分别为mab=0.1kg、mcd=0.2kg，ab、cd两棒的总电阻为R=0.2Ω
（导轨电阻不计）。当ab棒在外力的作用下以v=1.5m\s的速度沿导轨匀速向上运动时，求
（1）、当ab棒刚开始沿导轨匀速运动时，cd棒所受安培力的大小和方向；
（2）、cd棒运动过程中能达到的最大速度。
