永磁同步电机初始磁极位置检测方法胡庆波;张荣;管冰蕾;何金保;孔中华【摘要】根据永磁同步电机相电感的饱和效应,提出了一种恒压源作用下的相电流响应来获得电机初始磁极位置的检测方法,并针对制动器打开瞬间容易出现因磁极位置不准而造成无法定位的问题,对位能性负载提出了一种基于位置环的快速定位法.该方法根据电机实际转动的角度来反向移动给定电流矢量,实现快速定位.最后通过计算不同幅值电流矢量二次定位转过的角度来获得精确的磁极位置.所提方法能够准确获得电机初始磁极位置,可适用于不同类型的永磁电机.实验证明:该控制方法结构简单,易于数字控制实现,同时具有较强的通用性和鲁棒性.【期刊名称】《电力自动化设备》【年(卷),期】2019(039)005【总页数】7页(P194-200)【关键词】永磁同步电机;电感饱和效应;磁极初始位置;空间电压矢量;位置环【作者】胡庆波;张荣;管冰蕾;何金保;孔中华【作者单位】宁波工程学院电信学院,浙江宁波315211;宁波海天驱动有限公司,浙江宁波315801;宁波工程学院电信学院,浙江宁波315211;宁波工程学院电信学院,浙江宁波315211;宁波工程学院电信学院,浙江宁波315211【正文语种】中文【中图分类】TM341;TM3510 引言目前实现高性能的永磁同步电机调速需要获得精确的转子磁极位置。

而绝对值编码器由于存在成本偏高、体积较大等问题使其应用受限，现有控制系统中一般偏向于采用增量式或旋转变压器的速度反馈方式。

在采用增量式编码器的永磁同步电机系统中，一旦编码器安装在电机轴上，其编码器零位，即Z脉冲信号产生位置与电机转子磁极位置相对固定。

控制系统需要预先知道两者的角度差，以便在出现Z脉冲时对转子磁极位置进行校正。

该角度值在首次运行前通常需要采用电机初始磁极位置自学习的方法来获得。

对于永磁同步电机的初始磁极位置检测，主要可分为脉冲电压法和高频注入法2类。

其中脉冲电压法[1-3]利用电机磁路的饱和特性，通过对电机注入脉冲电压矢量，并采集其相电流响应来搜索电机的转子位置。

永磁同步电机的转子磁极位置辨识方法综述

L2 sin 2 s ˆd s i Rs L1 L2 cos 2 s
（2.17）
ˆd s i Rs L1 L2 cos 2 s 2 us s Rs 2 Rs L1 s L1 L2 L1 L2 s 2
华南理工大学自动化学院游林儒教授实验室文档
PMSM 转子磁极位置静止型学习方法研究
华南理工大学黄招彬 2013-3-15 Email: abinhill@ 永磁同步电机（PMSM）的起动与矢量控制需要知道转子磁极的当前位置（相对于 A 相/ 轴）。本文针对永磁同步电机的转子磁极初始位置辨识，研究了利用 PMSM 凸极效应或饱和凸极效应的几种磁极位置辨识方法，包括相等脉冲宽度电压注入法、高频正弦电压注入法和高频旋转电压注入法。 1. 前言永磁同步电机中编码器（增量式或绝对式）的安装一般如图 1.1 所示，电机的定子（含线圈）与编码器的定子固定在一起，电机的转子（含永磁体）与编码器的转子固定在一起（含零位信号 Z 或者 R）。设电机定子的静止坐标系参考为 A 相绕组，定为轴，同时设编码器定子的静止参考为 A ，可记 1） 2） 3） 4）（变化）； NA 为矢量控制的解耦角度（转子磁极 N 极位置到轴之间的电气角）
NZ 为转子磁极 N 极位置到编码器转子零位信号 Z 之间的机械角（固定）；
； ZA 为编码器转子零位信号 Z 到编码器定子静止参考 A 之间的机械角（变化）。 AA 为编码器定子静止参考 A 到电机定子 A 相/ 轴之间的机械角（固定）
设电机的极数为 P ，即极对数为
P ，则有 2
的时间，最后时刻的 d 轴电流峰值在转子磁极方向与其反向时达到最大值。由式（2.10）（2.11）可知，当施加相同伏秒数（电压乘以时间）时，时间越短（对应电压越高），定子电阻影响越小。

永磁同步电机转子初始位置检测方法

永磁同步电机转子初始位置检测方法作者：齐淑尊王文彬来源：《科学与财富》2017年第26期摘要：随着我国科学技术的不断发展，越来越多的高科技产物被广泛应用到了国家的生产建设和人们的日常生活里，其中永磁同步电机就是其中之一。

因为永磁同步电机拥有很多优点，如体积小，实用效率高，耗能量低等，所以受到很多生产建设相关人士的好评。

但是，在永磁同步电机使用的过程中，还有需要注意的事项，尤其是永磁同步电机转子初始位置的检测，它对永磁同步电机的运行起着至关重要的作用。

本篇文章就是通过对永磁同步电机转子初始位置检测方法方面的内容进行论述，并通过一些相关数据和公式，对其进行简要的分析，希望能对永磁同步电机在未来的发展提供帮助。

关键词：永磁同步电机；转子初始位置；高频信号注入；磁路饱和效应在过去的发展过程中，人们建设与生产的时候会应用到各种各样的机械设备，尤其是电机的使用率比其他相关设备的使用率更高。

但是传统的电机设备比较老化，工作效率也比较低，同时还会消耗大量的电能，影响国家的整体发展。

但是永磁同步电机在现代社会发展中的出现，大大提高了相关事业的生产与建设水平。

因为永磁同步电机的工作效率明显比传统电机的效率高，所以被广泛的应用在国家发展中的各个领域。

但是永磁同步电机能否良好的运作，与其转子初始位置有着密不可分的联系，要想良好的发挥永磁同步电机的作用，就要做好其转子初始位置的检测工作。

1 永磁同步电机转子的简要概述转子的初始位置对永磁同步电机的运行起着至关重要的作用，如果在永磁同步电机被应用在某些工程建设或是某种产品生产的过程中，相关的监测管理人员没能及时的发现永磁同步电机转子初始位置的变化或者对转子初始位置偏移不能进行良好的预测，那么永磁同步电机的转子就会发生反转或是导致永磁同步电机失灵等状况，一旦这样的情况出现，不仅会对相关的建设或生产工作造成严重的影响，还会导致某些机械设备产生连带作用跟着一起失灵，从而造成生产或建设事故，更严重的还会造成人员伤亡。

一种永磁同步电机转子初始位置的判断方法

说明书摘要本发明公开一种永磁同步电机转子初始位置的判断方法，步骤是：首先利用脉振高频电压注入法得到初次估计的转子位置，然后在初次估计的交轴上注入一个正方向扰动信号，再估计转子位置，根据估计得到的转速方向判断磁极极性，得到电机转子初始位置。

此种方法可解决脉振高频电压信号注入法检测转子初始位置时磁极极性的收敛问题，无需在直轴上注入正负方向的脉冲电流，可以有效地实现转子初始位置估算。

摘要附图1、一种永磁同步电机转子初始位置的判断方法，其特征在于包括如下步骤：（1）在ˆˆdq -估计同步旋转坐标系的ˆd 轴上注入高频电压信号ˆcos()d mh h uU t ω=，给定ˆq 轴电压ˆ0q u =；（2）检测电机的两相电流，并经过Clarke 和Park 坐标系变换，得到ˆˆdq -估计同步旋转坐标系的ˆq轴电流ˆq i ，并依照以下步骤估计转子的位置和转速：首先，将检测得到的ˆq轴电流ˆq i 乘以调制信号cos()t h u t ω=；然后，对相乘后所得的信号低通滤波，得到ˆq轴电流ˆq i 的幅值信号()f θ∆；最后，对该幅值信号()f θ∆进行PI 调节，得到估计转速ˆω，对估计转速ˆω积分得到估计的转子位置；（3）重复步骤（2），直至估计的转子位置收敛为一恒定值，即为初次估计的转子位置ˆfirstθ；（4）在ˆˆdq -估计同步旋转坐标系的ˆd 轴上注入高频电压信号ˆcos()d mh h uU t ω=，在ˆq 轴注入一个正方向扰动信号，重复步骤（2），直至电机转过一定角度γ，0γ>；（5）根据步骤（3）估计得到的转速方向判断磁极极性，当转速为正时，收敛的磁极极性为N 极，转子初始位置ˆˆ=initial first θθ；当转速为负时，收敛的磁极极性为S 极，转子初始位置ˆˆ=initial firstθθπ+。

2、如权利要求1所述的一种永磁同步电机转子初始位置的判断方法，其特征在于：所述步骤（1）中，采用转子的估计位置ˆθ进行Park 逆变换，获得实际两相静止坐标系下电压的给定值ˆuα和ˆu β。

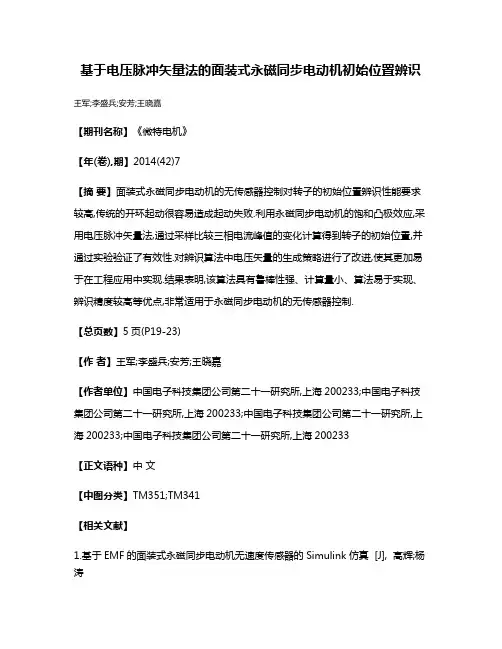

基于电压脉冲矢量法的面装式永磁同步电动机初始位置辨识
