霍尔传感器检测转子位置原理

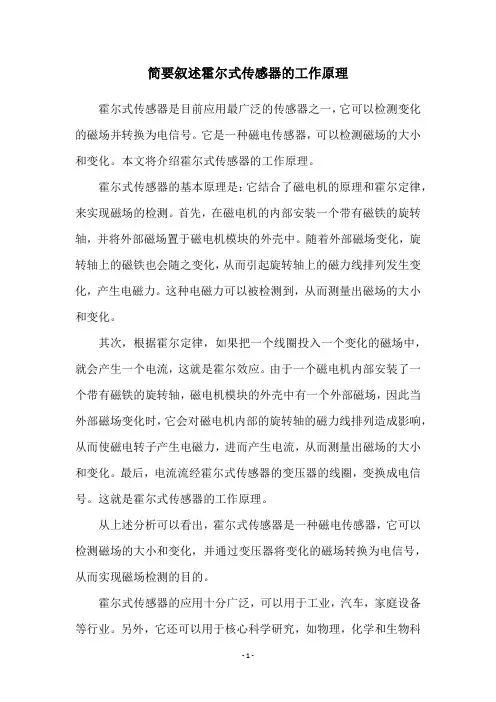

简要叙述霍尔式传感器的工作原理
简要叙述霍尔式传感器的工作原理霍尔式传感器是目前应用最广泛的传感器之一，它可以检测变化的磁场并转换为电信号。
它是一种磁电传感器，可以检测磁场的大小和变化。
本文将介绍霍尔式传感器的工作原理。
霍尔式传感器的基本原理是：它结合了磁电机的原理和霍尔定律，来实现磁场的检测。
首先，在磁电机的内部安装一个带有磁铁的旋转轴，并将外部磁场置于磁电机模块的外壳中。
随着外部磁场变化，旋转轴上的磁铁也会随之变化，从而引起旋转轴上的磁力线排列发生变化，产生电磁力。
这种电磁力可以被检测到，从而测量出磁场的大小和变化。
其次，根据霍尔定律，如果把一个线圈投入一个变化的磁场中，就会产生一个电流，这就是霍尔效应。
由于一个磁电机内部安装了一个带有磁铁的旋转轴，磁电机模块的外壳中有一个外部磁场，因此当外部磁场变化时，它会对磁电机内部的旋转轴的磁力线排列造成影响，从而使磁电转子产生电磁力，进而产生电流，从而测量出磁场的大小和变化。
最后，电流流经霍尔式传感器的变压器的线圈，变换成电信号。
这就是霍尔式传感器的工作原理。
从上述分析可以看出，霍尔式传感器是一种磁电传感器，它可以检测磁场的大小和变化，并通过变压器将变化的磁场转换为电信号，从而实现磁场检测的目的。
霍尔式传感器的应用十分广泛，可以用于工业，汽车，家庭设备等行业。
另外，它还可以用于核心科学研究，如物理，化学和生物科学，因为它可以测量磁场、温度、压力等宏观物理量。
总之，霍尔式传感器是一种磁电传感器，它通过结合磁电机原理和霍尔定律，检测外部变化的磁场，并将变化后的磁场转换为电信号，从而实现磁场的检测。
它的应用非常广泛，可以应用于各种行业，甚至可以用于核心科学研究。
电动车电机霍尔的工作原理
电动车电机霍尔的工作原理霍尔效应是指在导电材料中，当有磁场垂直于材料平面时，电流通过材料时会产生一种横向的电势差，即霍尔电势差。
这是由于磁场作用下，电子和空穴的运动方向受到磁场力的偏转而产生的。
霍尔电势差与磁场的大小和方向成正比，可以用来测量磁场的变化。
在电动车电机中，通常会使用三相无刷直流电机。
霍尔传感器被安装在电机的定子上，它们通常分布在定子的不同位置，被安置成一个固定的360度位置。
在电机中，有一个固定的磁极，负责产生磁场。
当电机转子转动时，磁场会随之变化，霍尔传感器会检测到这一变化，并输出相应的信号。
具体来说，电动车电机霍尔的工作原理如下：1.磁场变化感知:电动车电机中的转子上安装有永磁体，它会在转动时产生磁场。
霍尔传感器的基本工作原理是感知到这个磁场的变化。
当转子的磁场与霍尔传感器之间的距离变化时，传感器能够通过产生霍尔电势差来感知到这个变化。
2.导向磁场:霍尔传感器通常由几个霍尔元件组成，它们分布在整个定子上。
当磁场改变时，霍尔元件中的霍尔电势差也会随之改变。
为了提高传感器的精度，通常会使用磁场导引结构，将磁场尽可能地引导到霍尔元件附近，从而增强传感器的灵敏度和精度。
3.信号输出:霍尔传感器测量到的霍尔电势差被转换成相应的电压或电流信号。
这个信号可以被电动车控制器读取并进一步处理。
根据测量到的信号，控制器可以确定转子的位置和速度，并相应地调整电机的控制信号。
总的来说，电动车电机霍尔是通过测量转子磁场的变化来确定转子位置和速度的。
它将霍尔效应应用于电机控制系统中，能够提供准确的转子位置和速度反馈，从而实现精确的电机控制和运行。
通过使用霍尔传感器，电动车电机可以实现高效、稳定和可靠的性能。
霍尔传感器应用于无刷电机驱动控制
霍尔传感器应用于无刷电机驱动控制摘要：在无刷电机驱动控制中，利用霍尔元件检测转子位置，用其感应信号传输位置或速度偏差电压控制系统，即利用霍尔元件的乘法函数产生与偏差成比例的无刷电机转矩。
如果在实际应用中正确使用霍尔集成传感器，可以大大简化控制系统，使其性能更加稳定。
关键词：霍尔传感器；无刷电机；驱动控制1霍尔元件用作无刷电机磁敏元件原理1.1霍尔元件工程原理霍尔元件是基于霍尔效应原理由半导体材料制成的。
换句话说，当导体电位置于磁场中，其电流方向与磁场方向一致时，载流导体的两个平行于电流和磁场的表面之间会产生一个称为霍尔电位的电压，如图所示1磁场的大小等于激发强度。
UH =KHBlcosθ图1霍尔元件基本测量电路式中:KH单位灵敏度系数;B为磁感应强度;I激发通过霍尔元件的电流;从上述方程可以看出，当环境温度和激励电流不变时，霍尔电位与磁场强度成正比。
因此，可以通过检测霍尔元件的输出电压来检测磁场的强度。
1.2霍尔元件用作无刷电机磁极位置检测永磁钢通常用于无刷电机，交流或通过定子线圈的脉动电流。
所述方法可以省去电刷和换向器以产生旋转磁场。
磁极与旋转永磁磁极钢之间的转矩角的旋转磁场应保持在接近一半的范围内，这样才能产生良好的转矩。
因此，霍尔元件可以作为磁传感器来检测转子位置，信号用于激励定子线圈。
图1给出了无刷电机霍尔元件的磁极位置检测电路。
霍尔元件H的输出电压随着电机旋转时磁场的变化而变化。
晶体管T和T2交替打开和关闭，从A端和B端输出两个相反的信号。
电极电阻可根据输出电压调节，霍尔元件H可为5F-MS-07f。
2采用霍尔元件的无刷电机驱动电路2.1霍尔元件感应信号的放大驱动由霍尔元件产生的信号需要通过驱动和放大来激励定子线圈。
图2显示了霍尔元件的无刷电机驱动电路,工作原理:利用两个霍尔组件H连接的两相绕组换向器电动机,电动机绕组的L \和Lq和Ls和我有一个阶段的电角度180°的开关,有一个90°阶段霍尔元件H和H2电角之间的关系。

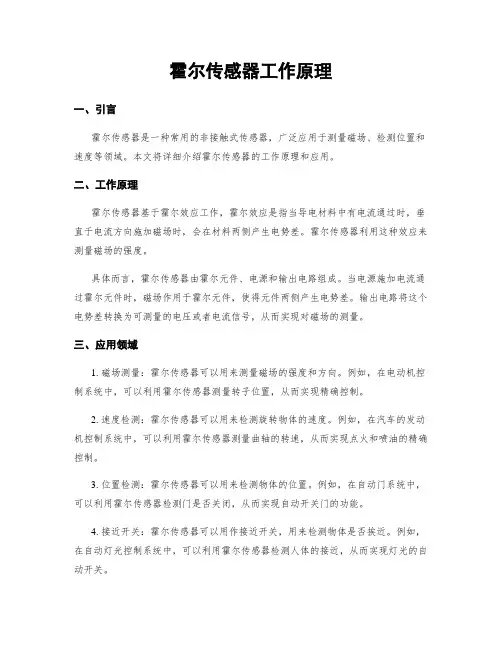

霍尔传感器工作原理
霍尔传感器工作原理一、引言霍尔传感器是一种常用的非接触式传感器，广泛应用于测量磁场、检测位置和速度等领域。
本文将详细介绍霍尔传感器的工作原理和应用。
二、工作原理霍尔传感器基于霍尔效应工作，霍尔效应是指当导电材料中有电流通过时，垂直于电流方向施加磁场时，会在材料两侧产生电势差。
霍尔传感器利用这种效应来测量磁场的强度。
具体而言，霍尔传感器由霍尔元件、电源和输出电路组成。
当电源施加电流通过霍尔元件时，磁场作用于霍尔元件，使得元件两侧产生电势差。
输出电路将这个电势差转换为可测量的电压或者电流信号，从而实现对磁场的测量。
三、应用领域1. 磁场测量：霍尔传感器可以用来测量磁场的强度和方向。
例如，在电动机控制系统中，可以利用霍尔传感器测量转子位置，从而实现精确控制。
2. 速度检测：霍尔传感器可以用来检测旋转物体的速度。
例如，在汽车的发动机控制系统中，可以利用霍尔传感器测量曲轴的转速，从而实现点火和喷油的精确控制。
3. 位置检测：霍尔传感器可以用来检测物体的位置。
例如，在自动门系统中，可以利用霍尔传感器检测门是否关闭，从而实现自动开关门的功能。
4. 接近开关：霍尔传感器可以用作接近开关，用来检测物体是否挨近。
例如，在自动灯光控制系统中，可以利用霍尔传感器检测人体的接近，从而实现灯光的自动开关。
5. 电流测量：霍尔传感器可以用来测量电流。
例如，在电力系统中，可以利用霍尔传感器测量电流的大小，从而实现对电力负载的监测和控制。
四、优缺点1. 优点：- 非接触式测量：霍尔传感器无需与被测物接触，避免了接触传感器磨损和污染的问题。
- 高精度：霍尔传感器具有较高的测量精度，能够满足精密测量的需求。
- 快速响应：霍尔传感器的响应速度快，能够实时监测被测物的变化。
2. 缺点：- 受外界磁场干扰：由于霍尔传感器是基于磁场测量的，因此容易受到外界磁场的干扰，影响测量结果的准确性。
- 价格较高：相比于其他传感器，霍尔传感器的价格较高，对于一些低成本应用可能不太适合。

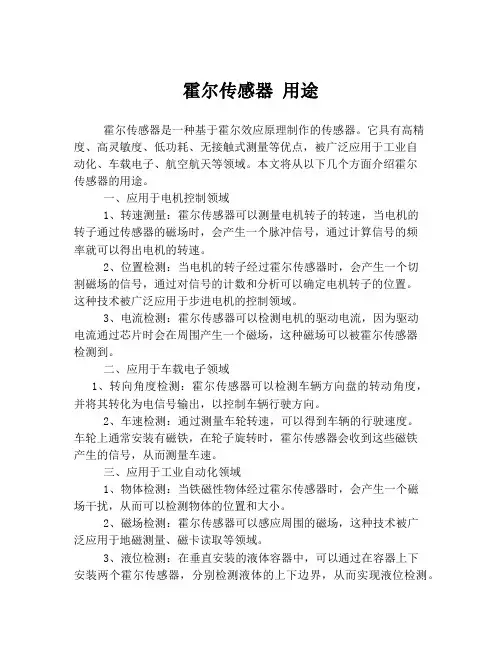

霍尔传感器 用途
霍尔传感器用途霍尔传感器是一种基于霍尔效应原理制作的传感器。
它具有高精度、高灵敏度、低功耗、无接触式测量等优点，被广泛应用于工业自动化、车载电子、航空航天等领域。
本文将从以下几个方面介绍霍尔传感器的用途。
一、应用于电机控制领域1、转速测量：霍尔传感器可以测量电机转子的转速，当电机的转子通过传感器的磁场时，会产生一个脉冲信号，通过计算信号的频率就可以得出电机的转速。
2、位置检测：当电机的转子经过霍尔传感器时，会产生一个切割磁场的信号，通过对信号的计数和分析可以确定电机转子的位置。
这种技术被广泛应用于步进电机的控制领域。
3、电流检测：霍尔传感器可以检测电机的驱动电流，因为驱动电流通过芯片时会在周围产生一个磁场，这种磁场可以被霍尔传感器检测到。
二、应用于车载电子领域1、转向角度检测：霍尔传感器可以检测车辆方向盘的转动角度，并将其转化为电信号输出，以控制车辆行驶方向。
2、车速检测：通过测量车轮转速，可以得到车辆的行驶速度。
车轮上通常安装有磁铁，在轮子旋转时，霍尔传感器会收到这些磁铁产生的信号，从而测量车速。
三、应用于工业自动化领域1、物体检测：当铁磁性物体经过霍尔传感器时，会产生一个磁场干扰，从而可以检测物体的位置和大小。
2、磁场检测：霍尔传感器可以感应周围的磁场，这种技术被广泛应用于地磁测量、磁卡读取等领域。
3、液位检测：在垂直安装的液体容器中，可以通过在容器上下安装两个霍尔传感器，分别检测液体的上下边界，从而实现液位检测。
总之，霍尔传感器是一种高性能、多功能的传感器，被广泛应用于各种领域。
无论是控制、检测、测量还是定位，都可以通过使用霍尔传感器实现更加精确的效果，为各种工业自动化和电子设备提供更好的支持。

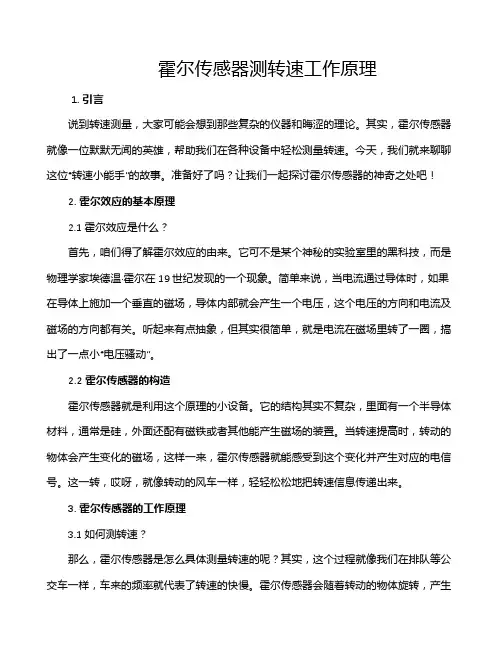

霍尔传感器测转速工作原理
霍尔传感器测转速工作原理1. 引言说到转速测量，大家可能会想到那些复杂的仪器和晦涩的理论。
其实，霍尔传感器就像一位默默无闻的英雄，帮助我们在各种设备中轻松测量转速。
今天，我们就来聊聊这位“转速小能手”的故事。
准备好了吗？让我们一起探讨霍尔传感器的神奇之处吧！2. 霍尔效应的基本原理2.1 霍尔效应是什么？首先，咱们得了解霍尔效应的由来。
它可不是某个神秘的实验室里的黑科技，而是物理学家埃德温·霍尔在19世纪发现的一个现象。
简单来说，当电流通过导体时，如果在导体上施加一个垂直的磁场，导体内部就会产生一个电压，这个电压的方向和电流及磁场的方向都有关。
听起来有点抽象，但其实很简单，就是电流在磁场里转了一圈，搞出了一点小“电压骚动”。
2.2 霍尔传感器的构造霍尔传感器就是利用这个原理的小设备。
它的结构其实不复杂，里面有一个半导体材料，通常是硅，外面还配有磁铁或者其他能产生磁场的装置。
当转速提高时，转动的物体会产生变化的磁场，这样一来，霍尔传感器就能感受到这个变化并产生对应的电信号。
这一转，哎呀，就像转动的风车一样，轻轻松松地把转速信息传递出来。
3. 霍尔传感器的工作原理3.1 如何测转速？那么，霍尔传感器是怎么具体测量转速的呢？其实，这个过程就像我们在排队等公交车一样，车来的频率就代表了转速的快慢。
霍尔传感器会随着转动的物体旋转，产生周期性的电信号。
每当一个转子经过传感器时，它就会发出一次“嗡”的信号，咱们可以把这个信号称为“脉冲”。
通过测量单位时间内发出的脉冲数量，我们就能算出转速了。
就像数着班车来多少趟，最后得出你等的时间长不长。
3.2 应用场景霍尔传感器可不止局限在一个小地方，它的身影几乎无处不在。
无论是电动车的转速监测，还是汽车的发动机控制，甚至是洗衣机的转速调节，霍尔传感器都在默默地发挥作用。
听说，某些高端汽车的引擎里，霍尔传感器甚至能够帮助调整油门，确保你在高速公路上平稳驾驶。
试想一下，开车的时候，转速表在你面前“嗡嗡”作响，那种感觉可真是别提多爽了！4. 优缺点分析4.1 霍尔传感器的优点当然，霍尔传感器也有很多优点。
霍尔元件的原理
霍尔元件的原理霍尔元件是一种利用霍尔效应来工作的传感器，它可以感知磁场的存在并产生相应的电信号。
霍尔元件的原理是基于霍尔效应，这种效应是由美国物理学家爱德华·霍尔在19世纪中期发现的。
霍尔效应是指当导体横跨于电流和磁场之间时，会在导体的两侧产生电压差，这种现象被称为霍尔电压。
在霍尔元件中，这种电压差会被转换成电信号，从而实现对磁场的检测和测量。
霍尔元件的核心部件是霍尔片，它通常是一块薄片状的半导体材料。
在霍尔元件中，霍尔片被放置在一个磁场中，当有外部磁场作用于霍尔片时，霍尔片内部的电荷载流子会受到影响，导致霍尔片两侧产生电压差。
这个电压差与外部磁场的大小和方向成正比，因此可以通过测量这个电压差来确定磁场的强度和方向。
霍尔元件的工作原理可以简单地用一个公式来表示，VH = K B I，其中VH表示霍尔电压，K表示霍尔系数，B表示磁感应强度，I表示电流。
从这个公式可以看出，霍尔电压与磁感应强度和电流成正比，这也是霍尔元件可以用来测量磁场的原理所在。
除了用于测量磁场，霍尔元件还可以被应用在许多领域，比如电机控制、位置检测、速度测量等。
在电机控制中，霍尔元件可以用来检测电机转子的位置，从而实现电机的精准控制。
在位置检测中，霍尔元件可以用来检测物体的位置，比如在汽车的车速传感器中就广泛应用了霍尔元件。
在速度测量中，霍尔元件可以用来测量物体的运动速度，比如在自行车计速器中就使用了霍尔元件。
总的来说，霍尔元件是一种基于霍尔效应工作的传感器，它可以感知磁场的存在并产生相应的电信号。
霍尔元件的原理是基于霍尔效应，通过测量霍尔电压来确定磁场的强度和方向。
除了用于测量磁场，霍尔元件还可以被应用在电机控制、位置检测、速度测量等领域，具有广泛的应用前景。
霍尔传感器的检测方法
霍尔传感器的检测方法霍尔传感器是一种利用霍尔效应测量磁场强度的传感器，广泛应用于工业、汽车、家电等领域。
本文将介绍霍尔传感器的检测方法，包括静态检测和动态检测两种方法。
一、静态检测静态检测是指在无外部干扰的情况下，通过测量霍尔传感器输出电压来确定磁场强度的方法。
这种方法适用于测量恒定磁场或低频磁场。
1. 磁场校准在进行静态检测前，需要对霍尔传感器进行磁场校准，以确保测量结果的准确性。
磁场校准一般分为两步：（1）将霍尔传感器放置在一个稳定的磁场中，例如永磁体或电磁铁，记录输出电压V1。
（2）将霍尔传感器反转180度，再次记录输出电压V2。
根据霍尔效应的原理可知，当磁场方向相反时，霍尔电压也会反向。
因此，通过计算(V1-V2)/2即可得到霍尔传感器的零点电压。
2. 磁场测量在进行磁场测量前，需要将霍尔传感器安装在待测磁场的位置，并将其输出端连接到示波器或数据采集器上。
测量过程中需要注意以下几点：（1）保持磁场的稳定性，避免外部干扰。
（2）避免磁场方向与霍尔传感器的敏感方向垂直，这会导致输出电压较小。
（3）尽量保持霍尔传感器与待测磁场的距离一致，避免距离过远或过近影响测量结果。
（4）根据测量需求选择合适的量程和灵敏度。
二、动态检测动态检测是指在磁场变化过程中，通过测量霍尔传感器输出电压的变化来确定磁场强度的方法。
这种方法适用于测量高频磁场或磁场变化较快的情况。
1. 磁场测量动态检测的测量过程与静态检测类似，但需要注意以下几点：（1）保持磁场的变化速度稳定，避免外部干扰。
（2）根据测量需求选择合适的采样率和滤波方式，以确保测量结果的准确性。
2. 磁场分析测量得到的霍尔传感器输出电压可以通过信号处理和分析来得到磁场的相关信息，例如磁场强度、方向和变化率等。
常用的信号处理和分析方法包括滤波、傅里叶变换和小波变换等。
三、应用案例霍尔传感器的检测方法广泛应用于工业、汽车、家电等领域。
以下是几个应用案例：1. 电机控制在电机控制领域，霍尔传感器可以用来测量电机转子位置和转速等参数，从而实现电机控制和驱动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
霍尔传感器检测转子位置原理
霍尔传感器是一种用来检测磁场的传感器，常被应用于测量和监控转子位置的系统中。
它不仅能够准确地确定转子的位置，还能够提供相关的电信号输出。
本文将深入探讨霍尔传感器检测转子位置的原理，并分享对这个概念的观点和理解。
一、转子位置检测的重要性
转子位置的准确检测对很多设备和系统来说是至关重要的。
无论是在发动机控制系统、电机驱动系统还是自动控制中，都需要实时了解转子位置的信息以进行相应的控制和调节。
而霍尔传感器作为一种常见而有效的位置检测方法，能够满足这些需求。
二、霍尔传感器的基本原理
霍尔传感器的工作原理是基于霍尔效应：当一个载流子在磁场中运动时，它所受到的洛伦兹力将导致电荷体的累积和分离，从而产生一个电势差。
根据霍尔效应的特性，可将霍尔传感器分为线性霍尔传感器和角度霍尔传感器。
而在转子位置检测中，我们主要关注的是角度霍尔传感器。
三、角度霍尔传感器的工作原理
角度霍尔传感器通常由霍尔元件、磁性元件和信号处理电路组成。
磁
性元件通常是一个带有磁性极对的转子，并安装在待测转子上。
当待测转子旋转时，磁性元件中的磁极对将产生一个磁场。
而霍尔元件则被安装在静止的部分上，它会受到磁场的作用。
当磁性元件旋转时，通过对霍尔元件的测量，我们可以获得与磁场相关的电信号。
根据这些电信号的变化，我们可以计算出待测转子的角度位置。
通常，角度霍尔传感器会输出一个模拟电压信号或数字脉冲信号，用以表示转子当前的角度位置。
四、观点和理解
1. 霍尔传感器的优点
与其他位置检测方法相比，霍尔传感器具有许多优点。
它具有高精度和良好的重复性，能够提供准确的位置信息。
由于霍尔传感器不直接与待测转子接触，因此具有较长的使用寿命和较低的维护成本。
霍尔传感器还具有反应速度快、抗干扰能力强等优点。
2. 应用领域
霍尔传感器广泛应用于许多领域。
在汽车行业中，霍尔传感器常被用于发动机的位置检测和节气门控制等系统中。
在电机驱动系统中，霍尔传感器被用于检测电动机转子的位置，从而实现精确的运动控制。
霍尔传感器还被应用于航空航天、工业自动化、医疗仪器等领域。
3. 可能的改进
尽管霍尔传感器具有许多优点，但在实际应用中仍然存在一些挑战和
问题。
在高温或恶劣环境下，霍尔元件的性能可能会受到影响。
由于
霍尔传感器受到周围磁场的影响，可能会引入误差。
对于某些高精度
和特殊应用需求，可以考虑采用其他更精密的传感器或结合多种传感
器进行测量。
总结：
本文深入介绍了霍尔传感器检测转子位置的原理。
通过对霍尔效应和
角度霍尔传感器的工作原理的解释，我们了解到了这种传感器的工作
机制。
我们还分享了对霍尔传感器的优点和应用领域的观点和理解。
我们指出了一些改进的可能性和相关注意事项。
通过本文的阅读，读
者对霍尔传感器检测转子位置原理应该能够有一个较为全面和深入的
理解。
霍尔传感器在机器位置检测和节气门控制等系统中发挥着重要
作用，但在实际应用中仍然存在一些挑战和问题。
以下是关于霍尔传
感器的改进和注意事项的进一步讨论：
1. 技术改进：为了提高霍尔传感器的性能，在设计和制造过程中可以
采取一些技术改进。
可以提高传感器的灵敏度和精度，减小温度对传
感器性能的影响，并增加抗磁场干扰的能力。
通过改进传感器的技术
参数，可以使其在各种环境条件下更加可靠和准确。
2. 多传感器结合：为了克服霍尔传感器受到周围磁场影响引入的误差，可以考虑结合其他类型的传感器进行测量。
可以使用光学传感器或电
容传感器等与霍尔传感器配合使用，以提高测量的精度和准确性。
通过多种传感器的数据融合，可以获得更可靠和准确的位置测量结果。
3. 环境适应：由于霍尔元件在高温或恶劣环境下可能受到影响，可以考虑采取一些措施来增强其环境适应性。
可以改进霍尔元件的材料和结构，在温度较高的情况下依然能够保持稳定的性能。
可以采用防护措施，如密封和散热等，来提高传感器在恶劣环境下的可靠性和稳定性。
4. 校正和校准：为了提高霍尔传感器的测量准确性，可以进行校正和校准。
通过在实际工作环境下对传感器进行校准，可以修正误差，并获得更准确的测量结果。
可以通过引入校准算法和技术，对传感器进行在线校准，以实现实时的准确测量。
5. 应用注意事项：在实际应用中，需要对霍尔传感器进行正确的安装和使用。
要确保传感器与被检测对象之间有足够的距离，以避免其他磁场的干扰。
要注意传感器与电源和信号处理器之间的正确连接，以确保传感器可以正常工作。
要根据具体应用场景的要求，选择合适的传感器型号和规格，以满足测量精度和环境适应性的要求。
尽管霍尔传感器在位置检测和控制系统中起着重要作用，但仍需要一些技术改进和注意事项来提高其性能和可靠性。
通过不断改进技术、
结合多种传感器、增强环境适应性、进行校正和校准，以及注意正确应用，可以使霍尔传感器在各种应用领域中发挥更好的作用。
