• Kbps：首先要了解的是，ps指的是/s，即 每秒。Kbps指的是网络速度，也就是每秒 钟传送多少个千位的信息（K表示千位，Kb
表示的是多少千个位），为了在直观上显
得网络的传输速度较快，一般公司都使用 kb（千位）来表示，如果是KBps，则表示 每秒传送多少千字节。1KBps=8Kbps。 ADSL上网时的网速是512Kbps，如果转换 成字节，就是512/8=64KBps（即64千字节 每秒）。
• 在计算机实现互联互通以后，计算机网络上存有 的信息和文档越来越多。用户在使用计算机的时 候，发现信息和文档的交换较为困难，无法用便 利和统一的方式来发布、交换和获取其他计算机 上的数据、信息和文档。因此，实现计算机信息 无缝交换的万维网概念出现。目前全世界的计算 机用户都可以依赖万维网的技术非常方便地进行 浏览网页、交换文件等，同时，网景、雅虎、谷 歌等企业依赖万维网的技术创造了巨量的财富。
视广播在播映电影时需要一些复杂的转换手续（参考 Telecine转换）。要达成最基本的视觉暂留效果大约需要 10fps的速度。
• 扫描传送
视频可以用逐行扫描或隔行扫描来传送，交错扫
描是早年广播技术不发达，带宽甚低时用来改善 画质的方法(其技术细节请参见其主条目）。 NTSC，PAL 与SECAM 皆为交错扫描格式。在视 频分辨率的简写当中经常以i来代表交错扫描。例 如PAL格式的分辨率经常被写为576i50，其中576 代表垂直扫描线数量，i代表隔行扫描，50代表每 秒50个field（一半的画面扫描线）。
• 3D视频的分辨率以voxel(volume picture element，中文译为“体素”)来表示。例如 一个512×512×512体素的分辨率，用于 简单的3D视频，可以被包括部分PDA在内 的电脑设备播放。
【精品】信息的表示与编码ppt课件
25.02.2021
莱阳农学院计算机系
10
二、八与十六进制之间的转换
• 二进制
三位并一位 一位拆三位
八进制
二进制
四位并一位 一位拆四位
十六进制
25.02.2021
莱阳农学院计算机系
11
编码和数制
示例： 100 110 110 111 . 010 100
( 4 6 6 7 . 2 4 )8
0001 1011 0111.0100
每分钟旋转次数）。转速越快数据的读写速度就越快。目
前， IDB接口硬盘转速 一般为5400 rpm和7200 rpm ，而
25S.02C.20S2I1 硬盘转速可达150莱0阳0农r学p院m计算。机系
29
●缓存 由于CPU的运算速度比硬盘读取信息的速度快得多，所 以在硬盘上设置适当的高速缓存，把曾经读出的信息存 在其中，当有读盘请求时，先在高速缓存中查找，如果 找到，就直接读出，而不必由磁头在磁盘中读取。主流 硬盘的数据高速缓存为2M。
2 CPU的字长：
是指CPU在一次操作中能处理的最大数据单位，它体
现了一条指令所能处理数据的能力。例如：一个CPU
的字长为32位就表示CPU每执行一条指令可以处理32
位二进制数据。
25.02.2021
莱阳农学院计算机系
23
存储器
计算机的存储器系统是由主存储器（内存）、高速缓 冲存储器（cache)辅助存储器（外存）以及管理这些 存储器的软件组成。内存用于存放执行的程序和待处 理的数据，它直接或通过缓存于CPU交换信息，外存 储器是长期保存程序和数据的地方。
25.02.2021
莱阳农学院计算机系
35
（2）DVD驱动器的技术指标 ●数据传输速率 DVD光驱所标称的4 ×；8 ×是指读取DVD盘时的 数据传输速率。 ●多格式支持 指DVD光驱能支持读取多种盘片。
浙教版2023小学信息技术四年级下册第4课《声音编码》教学实录及反思
浙教版2023小学信息技术四年级下册第4课《声音编码》教学实录及反思一、课程概览1.本节课的主要教学内容：浙教版2023小学信息技术四年级下册第4课《声音编码》，主要教授学生声音信号是如何进行数字化编码的，包括声音的采样、量化以及编码的过程。
2.教学内容与学生已有知识的联系：本节课与第3课《数字世界》相联系，学生在前一课已经了解了数字世界的概念，掌握了数字信号与模拟信号的区别。
在此基础上，本节课引导学生学习声音的数字化过程，让学生理解声音是如何被计算机识别和处理的，从而加深对数字信号的理解。
二、核心素养目标1. 培养学生的信息意识，使其能够理解声音数字化编码的重要性，认识到信息技术在日常生活中的应用。
2. 提升学生的计算思维，通过学习声音编码的过程，发展逻辑思维和问题解决能力。
3. 增强学生的实践操作能力，通过实际操作体验声音编码，提高动手实践和创新能力。
4. 培养学生的合作交流能力，在小组讨论中分享想法，共同探究声音编码的原理和应用。
三、教学难点与重点1. 教学重点：- 声音的采样：理解声音采样是将连续的模拟信号转换为离散的数字信号的过程。
重点在于让学生掌握采样频率的概念，例如，讲解为什么44.1kHz是音乐CD的标准采样频率。
- 声音的量化：明确量化是将采样得到的信号幅度转换为数字值的过程。
重点在于让学生理解量化位数（如16位、24位）对声音质量的影响，例如，解释量化位数越高，声音的动态范围和分辨率越大的概念。
- 编码与压缩：介绍不同的声音编码格式（如MP3、WAV）和压缩技术，重点在于让学生了解编码如何减少数据量而不损失太多音质，例如，通过比较MP3和WAV文件的大小和音质差异。
2. 教学难点：- 采样定理的理解：学生可能难以理解为什么采样频率需要大于信号最高频率的两倍。
可以通过具体例子的演示，如使用示波器显示不同采样频率下的波形，帮助学生形象地理解采样定理。
- 量化误差的概念：学生可能难以把握量化过程中产生的误差。

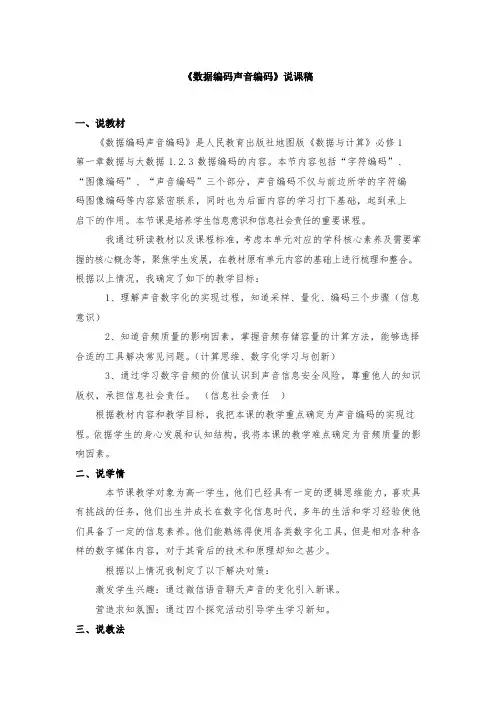

1.2数据编码-声音编码说课教案2023-2024学年人教_中图版高中信息技术必修1
《数据编码声音编码》说课稿一、说教材《数据编码声音编码》是人民教育出版社地图版《数据与计算》必修1第一章数据与大数据1.2.3数据编码的内容。
本节内容包括“字符编码”、“图像编码”、“声音编码”三个部分，声音编码不仅与前边所学的字符编码图像编码等内容紧密联系，同时也为后面内容的学习打下基础，起到承上启下的作用。
本节课是培养学生信息意识和信息社会责任的重要课程。
我通过研读教材以及课程标准，考虑本单元对应的学科核心素养及需要掌握的核心概念等，聚焦学生发展，在教材原有单元内容的基础上进行梳理和整合。
根据以上情况，我确定了如下的教学目标：1、理解声音数字化的实现过程，知道采样、量化、编码三个步骤（信息意识）2、知道音频质量的影响因素，掌握音频存储容量的计算方法，能够选择合适的工具解决常见问题。
（计算思维、数字化学习与创新）3、通过学习数字音频的价值认识到声音信息安全风险，尊重他人的知识版权，承担信息社会责任。
（信息社会责任）根据教材内容和教学目标，我把本课的教学重点确定为声音编码的实现过程。
依据学生的身心发展和认知结构，我将本课的教学难点确定为音频质量的影响因素。
二、说学情本节课教学对象为高一学生，他们已经具有一定的逻辑思维能力，喜欢具有挑战的任务，他们出生并成长在数字化信息时代，多年的生活和学习经验使他们具备了一定的信息素养。
他们能熟练得使用各类数字化工具，但是相对各种各样的数字媒体内容，对于其背后的技术和原理却知之甚少。
根据以上情况我制定了以下解决对策：激发学生兴趣：通过微信语音聊天声音的变化引入新课。
营造求知氛围：通过四个探究活动引导学生学习新知。
三、说教法信息技术课是以培养学生的信息素养为宗旨，来培养学生的获取信息、处理信息、运用信息的能力。
强调学生的自主学习和探究学习。
因此，对于本节信息技术教学，为了更好地突出本节课的重点、突破难点，我通过以下教学方法化学生被动学习为主动愉快学习。
我采用的教学方法是：1．任务驱动法在讲解知识点的同时，利用事先设计好的任务单引导他们去完成，他们在完成任务的同时，掌握新课的内容，解决重点难点问题。
第三讲(脉冲编码调制)PPT课件
数字通信是未来通信的发展方向。
.
2
数字通信系统的优点
数字传输的抗噪声（或干扰）的能力强，尤其在中继时， 数字信号还可以再生而消除噪声的积累，而模拟通信则 会把噪声干扰和信号一起放大，增大噪声干扰。
传输中的差错可以设法控制，不但可以发现而且还能改 正，因而大大提高了传输质量。
便于同计算机连接，采用现代计算机技术对数字信息进 行处理，以便实现通信现代化、自动化。
量化间隔越小，量 化误差越小，需要 的量化级别越多， 处理和传输就越复 杂，所以，既要尽 量减少量化级数， 又要使量化失真尽 可能的小。
量化误差又称为量 化噪声，用信噪比 来衡量。
.
14
均匀量化
采用均匀量化级进行量化的方法称 为均匀量化或线性量化。
缺点：大信号时信噪比大， 但小信号时，信噪比不足。
fs > 2 fm
.
9
奈奎斯特间隔和奈奎斯特速率
• 所谓奈奎斯特间隔Байду номын сангаас是能唯一确定 信号f(t)的最大抽样间隔。
• 奈奎斯特速率是能够唯一确定信号 f(t)的最小抽样频率。
• 因此，奈奎斯特间隔＝ 1/2fm • 奈奎斯特速率＝2fm
.
10
话音信号的抽样频率
• 话音信号频率范围：300～3400Hz， fm=3400Hz，这时满足抽样定理的最 低的抽样频率应为2×fm＝6800Hz， 为了留有一定的防卫带，CCITT （ITU-T）规定话音信号的抽样频率 为＝8000Hz，（防卫带为8000－ 6800＝1200Hz），T＝125µs。
PCM技术的典型应用是语音数字化。语音、图 像信息必须数字化才能经计算机处理。
.
5
脉冲编码调制分的步骤
.
2
数字通信系统的优点
数字传输的抗噪声（或干扰）的能力强，尤其在中继时， 数字信号还可以再生而消除噪声的积累，而模拟通信则 会把噪声干扰和信号一起放大，增大噪声干扰。
传输中的差错可以设法控制，不但可以发现而且还能改 正，因而大大提高了传输质量。
便于同计算机连接，采用现代计算机技术对数字信息进 行处理，以便实现通信现代化、自动化。
量化间隔越小，量 化误差越小，需要 的量化级别越多， 处理和传输就越复 杂，所以，既要尽 量减少量化级数， 又要使量化失真尽 可能的小。
量化误差又称为量 化噪声，用信噪比 来衡量。
.
14
均匀量化
采用均匀量化级进行量化的方法称 为均匀量化或线性量化。
缺点：大信号时信噪比大， 但小信号时，信噪比不足。
fs > 2 fm
.
9
奈奎斯特间隔和奈奎斯特速率
• 所谓奈奎斯特间隔Байду номын сангаас是能唯一确定 信号f(t)的最大抽样间隔。
• 奈奎斯特速率是能够唯一确定信号 f(t)的最小抽样频率。
• 因此，奈奎斯特间隔＝ 1/2fm • 奈奎斯特速率＝2fm
.
10
话音信号的抽样频率
• 话音信号频率范围：300～3400Hz， fm=3400Hz，这时满足抽样定理的最 低的抽样频率应为2×fm＝6800Hz， 为了留有一定的防卫带，CCITT （ITU-T）规定话音信号的抽样频率 为＝8000Hz，（防卫带为8000－ 6800＝1200Hz），T＝125µs。
PCM技术的典型应用是语音数字化。语音、图 像信息必须数字化才能经计算机处理。
.
5
脉冲编码调制分的步骤
浙教版(2019)高中信息科技 声音编码 课件
C．4：1 D．16：1
14
存储一幅像素为30×30，颜色深度为8位的 位图图像，其存储容量约为（ 900）字节。
15
声音编码
一、声音数字化——采样
采样、量化、编码
模拟信号
数字信号
★ 采样：按照一定的时间间隔，直接记录信号在某时刻点的瞬时振幅值。使其转换为时间上离散， 幅度上连续的脉冲信号。
★ 采样频率：每秒的采样样本数叫做采样频率，单位赫兹（Hz），如44.1KHZ
256级灰度
8位色（28=256）
台笔记本的最大颜色数支持
我的笔记本的最大颜色数支持
注意，是32位真彩色，可不是 32种颜色哦。 32位真彩色，就是用一个32位 的二进制数来表示一个像素的 颜色，那32位二进制 4294967296种组合方式，可
以表示4294967296种颜色，
足够把任何游戏或视频渲染的 足够生动了有木有。
三、声音数字化——编码
采样
采样15次
采样30次
编码
采样60次
3bit量化
量化
4bit量化
四、声音容量计算
存储容量=采样频率(赫兹)×时间(秒)×量化位数(b)×声道数／8 (单位：字节B)
视频编码
一、视频容量计算 ★ 视频是由连续的图像帧组成的。
视频存储容量 = 每张图片的大小 * 频率* 时间（s）
谢谢!
6
这个皮卡丘虽然画质很粗糙，但是是一幅 典型的位图图像，每个小格子是一个像素， 被分配一种颜色
如果让你来当图像的编码指 挥官，完成以上图像的存储， 至少要用多少位二进制编码 一个像素？
7
１位二进制，可以编成０、１两种编码，如果１代表黑、 ０代表白，就可以对应表示两种颜色；同理，２位二进 制，可以编成00、01、10、11四种编码，如果用11代表 黑色、00代表白色、01代表浅灰色、10代表深灰色，这 就是最简单的“灰度图像”了，黑白电视机的年代，就 是这样编码的，只不过为了表示更多的灰度值，肯定不 只２位两进制。３位二进制，可以表示８种编码（000、 001......111)，我们拿出6个来，分别编码成白、黑、黄、 橙黄、粉、红：
最新浙教版高中信息技术课件-多媒体信息编码课件PPT
浙教版高中信息技术课件多媒体信息编码
声音的数字化
• 采样：按照一定频率,即每隔一段时间,测得模拟信 号的模拟量值。
• 采样频率越高，数据量越大，声音质量越好
声音的数字化
