PEM低压电解法臭氧发生器一、PEM低压电解法臭氧发生器的性能及特点：1、所产生的臭氧纯度好、浓度高；浓度重量比数大大高于高压电晕法；低压生产法最低浓度也再18%以上，最高可达20%；相反高压电晕法最高浓度则为3%。
这样低压法是高压法的6倍以上。
2、低压法生产出的臭氧气体中，不含氮氧化合物（Nox），无致癌物质。
3、低压法电解电压仅为3~5V，生产和应用过程中午电力危险。
不会产生电磁波和噪声，与其它精密仪器和仪表共同工作时，不能给其它设备带来干扰。
4、低压法臭氧生产源为纯水，工作时无须使用氧气源及其它空气预处理设备及配套仪器，操作方便，安全可靠。
5、电极损耗低，可连续工作，有超长的使用寿命，并且可以连续24小时开机工作一年。
该组件拥有超强的使用寿命，数倍于电晕法臭氧发生量，膜电极使用寿命超过10，000小时6、该设备工作时不受工作环境和温度影响，抗适度能力高达90%，特别适合于环境潮湿的制水车间。
7、纯水自循环冷却，无因设备连续工作而产生的高温事故隐患。
8、该设备所产生的臭氧浓度高，产生的臭氧完全混合与水中同等值臭氧量，应用效果好。
纯水消耗量：6ml / gO3工作温度：4~35 ℃工作湿度：<90%四、臭氧发生器的应用领域及技术优势臭氧水处理设备广泛应用于医药用水、纯净水、矿泉水、二次加压供水、自来水、游泳池水、食品饮料行业用水灭菌、消毒，在制药、食品行业结合反渗透装置完全可以达到医药、食品纯水的要求。
也可用于制取好臭氧水对输液、输料管道、反应罐、贮罐、密闭容器、过滤系统及其他各类物体表面进行灭菌、消毒。
产品的性能与特点：本机采用新型PEM膜电极低压直流电解纯水的方式产生臭氧，比较常规电晕法发生器的制取方式，有以下优点：1.所产生的臭氧气体浓度高，重量比数倍于电晕法臭氧发生器，最高可达到20％2.所产生的臭氧气体中，不含氮氧化合物（Nox），无致癌物质。
3.工作时抗环境湿度影响高达85％，即使在潮湿的环境下工作下，也能稳定地保持臭氧产量。

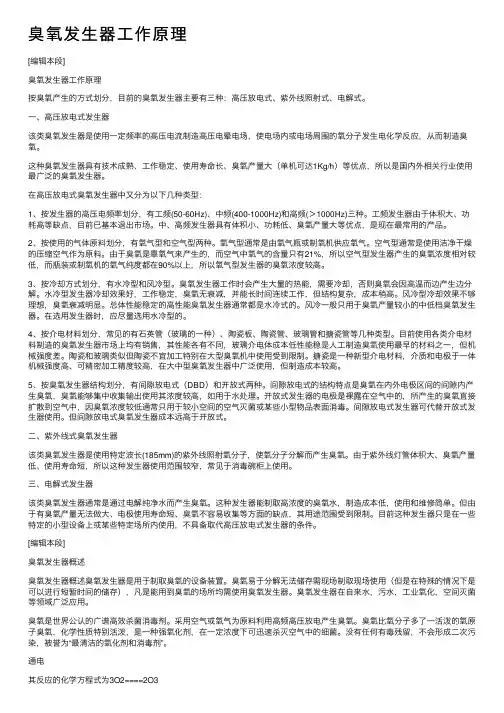

臭氧发生器工作原理
臭氧发⽣器⼯作原理[编辑本段]臭氧发⽣器⼯作原理按臭氧产⽣的⽅式划分，⽬前的臭氧发⽣器主要有三种：⾼压放电式、紫外线照射式、电解式。
⼀、⾼压放电式发⽣器该类臭氧发⽣器是使⽤⼀定频率的⾼压电流制造⾼压电晕电场，使电场内或电场周围的氧分⼦发⽣电化学反应，从⽽制造臭氧。
这种臭氧发⽣器具有技术成熟、⼯作稳定、使⽤寿命长、臭氧产量⼤（单机可达1Kg/h）等优点，所以是国内外相关⾏业使⽤最⼴泛的臭氧发⽣器。
在⾼压放电式臭氧发⽣器中⼜分为以下⼏种类型：1、按发⽣器的⾼压电频率划分，有⼯频(50-60Hz)、中频(400-1000Hz)和⾼频(＞1000Hz)三种。
⼯频发⽣器由于体积⼤、功耗⾼等缺点，⽬前已基本退出市场。
中、⾼频发⽣器具有体积⼩、功耗低、臭氧产量⼤等优点，是现在最常⽤的产品。
2、按使⽤的⽓体原料划分，有氧⽓型和空⽓型两种。
氧⽓型通常是由氧⽓瓶或制氧机供应氧⽓。
空⽓型通常是使⽤洁净⼲燥的压缩空⽓作为原料。
由于臭氧是靠氧⽓来产⽣的，⽽空⽓中氧⽓的含量只有21%，所以空⽓型发⽣器产⽣的臭氧浓度相对较低，⽽瓶装或制氧机的氧⽓纯度都在90%以上，所以氧⽓型发⽣器的臭氧浓度较⾼。
3、按冷却⽅式划分，有⽔冷型和风冷型。
臭氧发⽣器⼯作时会产⽣⼤量的热能，需要冷却，否则臭氧会因⾼温⽽边产⽣边分解。
⽔冷型发⽣器冷却效果好，⼯作稳定，臭氧⽆衰减，并能长时间连续⼯作，但结构复杂，成本稍⾼。
风冷型冷却效果不够理想，臭氧衰减明显。
总体性能稳定的⾼性能臭氧发⽣器通常都是⽔冷式的。
风冷⼀般只⽤于臭氧产量较⼩的中低档臭氧发⽣器。
在选⽤发⽣器时，应尽量选⽤⽔冷型的。
4、按介电材料划分，常见的有⽯英管（玻璃的⼀种）、陶瓷板、陶瓷管、玻璃管和搪瓷管等⼏种类型。
⽬前使⽤各类介电材料制造的臭氧发⽣器市场上均有销售，其性能各有不同，玻璃介电体成本低性能稳是⼈⼯制造臭氧使⽤最早的材料之⼀，但机械强度差。
陶瓷和玻璃类似但陶瓷不宜加⼯特别在⼤型臭氧机中使⽤受到限制。
三氧技术
三氧技术三氧技术是一种臭氧技术，臭氧的化学式为O3，是通过化学变化，由3个O构架成的一种气体。
由于这种气体不像氧气一样无色无味，而是有种刺鼻的怪味，所以我们称其为臭氧，也叫三氧。
三氧技术---包括三氧发生器设计制造技术，三氧用应工艺技术及学术研究等多个方面。
中文名三氧技术实质臭氧技术相关O3领域化学目录.1发展现状.2实际应用发展现状编辑三氧技术现状：在国内臭氧行业大多采用电晕放电法制取臭氧，从结构上说有管式和板式两种。
早期的三氧发生器大多采用工频臭氧电源驱动，存在功耗大体积大等缺点。
中频三氧电源的应用提升了臭氧发生器技术水准运行效率大幅度提高，中频电源技术是上世纪60-70年代产品于当代技术还有差距。
高频臭氧电源驱动臭氧发生器效率高设备体积小，在小型臭氧发生器中应用广泛。
大型高频臭氧电源设计和制造较为复杂，对材料和器件要求较高。
目前只有少数厂家研制该产品。
实际应用编辑三氧技术是近年来治疗妇科炎症最先进的无创技术，此疗法最早由意大利专家首创，目前在一些欧洲国家如意大利、德国和法国等普遍使用，已被确认为治疗妇科炎症最有效的手段。
三氧技术具有全面、高效、快速的杀菌作用，可以在短时间内破坏霉菌、滴虫、细菌和其它致病菌的生物结构，使之失去生存能力。
在实施杀菌过程中，三氧还和各类有机物接触发生转变，转变的产物为氧，这种活性氧留在阴道中直接改善了阴道的无氧环境，能刺激免疫细胞的产生，抑制致病菌生长。
该技术在治疗上的最大的特点是它的“绿色”杀菌效果。
其高纯度三氧液对各种细菌、病毒、真菌等都具有杀灭作用，是其他任何抗生素、抗病毒药物和消毒剂所无法比拟的，从而能更彻底地消灭病菌，有效杜绝炎症复发，使患者免受反复治疗之苦，一次治疗即能与恼人的妇科炎症彻底了断。
三氧技术在无菌性炎症引起的疼痛类疾病上面的应用椎间盘突出、骨质增生、骨头压迫常常会导致周围组织出现水肿等病症，从而影像正常的神经系统，导致神经压迫，出现无菌性炎症。
臭氧的性质是怎样的
臭氧的性质是怎样的 臭氧主要存在于距地球表⾯20~35公⾥的同温层下部的臭氧层中，其形成的⽅程式是怎样的呢?下⾯就让店铺来给你科普⼀下臭氧形成的化学式。
臭氧形成的化学式 通常都借助⽆声放电作⽤从氧⽓或空⽓制备臭氧，臭氧发⽣器即根据这⼀原理制造。
利⽤臭氧和氧⽓沸点的差别，通过分级液化可得浓集的臭氧。
在紫外线辐射下，通过电⼦放射或暴晒从双原⼦氧⽓可⾃然形成臭氧。
⼯业上，⽤⼲燥的空⽓或氧⽓，采⽤5 ~ 25 kV的交流电压进⾏⽆声放电制取。
另外，在低温下电解稀硫酸，或将液体氧⽓加热都可制得臭氧。
⽤过氧化钡与浓硫酸制臭氧: 臭氧的物理性质 臭氧的⽓体明显地呈蓝⾊，液态呈暗蓝⾊，固态呈蓝⿊⾊。
它的分⼦结构呈三⾓形。
在常温、常态、常压下，较低浓度的臭氧是⽆⾊⽓体，当浓度达到15%时，呈现出淡蓝⾊。
臭氧不溶于液态氧，四氯化碳等，可溶于⽔，且在⽔中的溶解度较氧⼤，0℃,⼀标准⼤⽓压时，⼀体积⽔可溶解0.494体积臭氧。
在常温常态常压下臭氧在⽔中的溶解度⽐氧约⾼13倍，⽐空⽓⾼25倍。
但臭氧⽔溶液的稳定性受⽔中所含杂质的影响较⼤，特别是有⾦属离⼦存在时，臭氧可迅速分解为氧，在纯⽔中分解较慢。
臭氧的密度是2.14g/L(0°C，0.1MP)，沸点是-111°C，熔点是-192°C。
臭氧分⼦结构是不稳定的，它在⽔中⽐在空⽓中更容易⾃⾏分解。
臭氧的主要物理性质列于表1-1，臭氧在不同温度下的⽔中溶解度列于表1-2。
臭氧虽然在⽔中的溶解度⽐氧⼤10倍，但是在实⽤上它的溶解度甚⼩，因为它遵守亨利定律，其溶解度与体系中的分压和总压成⽐例。
臭氧在空⽓中的含量极低，故分压也极低，那就会迫使⽔中臭氧从⽔和空⽓的界⾯上逸出，使⽔中臭氧浓度总是处于不断降低状态。
臭氧的化学性质1. 臭氧很不稳定，在常温下慢慢分解，200℃时迅速分解，它⽐氧的氧化性更强，能将⾦属银氧化为过氧化银，将硫化铅氧化为硫酸铅，它还能氧化有机化合物，使许多有机⾊素脱⾊，如靛蓝。
臭氧发生器工作原理 (2)
臭氧发生器工作原理按臭氧产生得方式划分,目前得臭氧发生器主要有三种:高压放电式、紫外线照射式、电解式。
一、高压放电式发生器该类臭氧发生器就是使用一定频率得高压电流制造高压电晕电场,使电场内或电场周围得氧分子发生电化学反应，从而制造臭氧。
这种臭氧发生器具有技术成熟、工作稳定、使用寿命长、臭氧产量大（单机可达1Kｇ/ｈ)等优点,所以就是国内外相关行业使用最广泛得臭氧发生器．在高压放电式臭氧发生器中又分为以下几种类型:１、按发生器得高压电频率划分,有工频(50—６０Hｚ)、中频(400—１０00Hz)与高频(>1000Hz)三种.工频发生器由于体积大、功耗高等缺点，目前已基本退出市场。
中、高频发生器具有体积小、功耗低、臭氧产量大等优点，就是现在最常用得产品。
2、按使用得气体原料划分，有氧气型与空气型两种。
氧气型通常就是由氧气瓶或制氧机供应氧气。
空气型通常就是使用洁净干燥得压缩空气作为原料。
由于臭氧就是靠氧气来产生得,而空气中氧气得含量只有21%，所以空气型发生器产生得臭氧浓度相对较低,而瓶装或制氧机得氧气纯度都在９0%以上,所以氧气型发生器得臭氧浓度较高。
3、按冷却方式划分,有水冷型与风冷型。
臭氧发生器工作时会产生大量得热能,需要冷却,否则臭氧会因高温而边产生边分解。
水冷型发生器冷却效果好,工作稳定，臭氧无衰减,并能长时间连续工作，但结构复杂,成本稍高。
风冷型冷却效果不够理想,臭氧衰减明显。
总体性能稳定得高性能臭氧发生器通常都就是水冷式得。
风冷一般只用于臭氧产量较小得中低档臭氧发生器.在选用发生器时,应尽量选用水冷型得.４、按介电材料划分，常见得有石英管（玻璃得一种）、陶瓷板、陶瓷管、玻璃管与搪瓷管等几种类型。
目前使用各类介电材料制造得臭氧发生器市场上均有销售,其性能各有不同，玻璃介电体成本低性能稳就是人工制造臭氧使用最早得材料之一，但机械强度差。
陶瓷与玻璃类似但陶瓷不宜加工特别在大型臭氧机中使用受到限制。
臭氧发生器使用说明书
臭氧发生器使用说明书臭氧发生器使用说明书1、产品概述臭氧发生器是用于制取臭氧气体（O3）的装置。
臭氧易于分解无法储存，需现场制取现场使用，所以凡是能用到臭氧的场所均需使用臭氧发生器。
臭氧发生器在饮用水，污水，工业氧化，食品加工和保鲜，医药合成，空间灭菌等领域广泛应用。
臭氧发生器产生的臭氧气体可以直接利用，也可以通过混合装置和液体混合参与反应。
利用高压电离(或化学、光化学反应)等措施，使空气（或纯氧气源）中的氧气分解聚合为臭氧，臭氧形成的过程是氧的同素异形转变过程;亦可利用电解水法获得。
臭氧的不稳定性使其很难实现瓶装贮存，一般只能利用臭氧发生器现场生产，随产随用。
臭氧为混合气体，其浓度通常按质量比或体积比来表示。
质量比是指单位体积内混合气体中含有多少质量的臭氧，常用单位mg/L、mg/m3或g/m3等表示。
体积比是指单位体积内臭氧所占的体积含量或百分比含量，卫生行业常用ppm表示臭氧浓度，即每立方臭氧混合气体中臭氧占该体积的百万分之一为1ppm。
臭氧浓度是衡量臭氧发生器技术含量和性能的重要指标。
同等的工况条件下臭氧输出浓度越高其品质度就越高。
2、产品分类臭氧发生器分类方式有很多种，通常情况下有以下几种情况：1）按单位时间臭氧产量分类时，分大型、中型和小型。
大型臭氧发生器是指每小时臭氧产生量在1Kg以上的臭氧发生器，其主要应用范围是废水废气处理、城市供水、化工深度氧化等场所。
中型臭氧发生器是指每小时臭氧产量在100g-1000g范围内的臭氧发生器，其应用范围是食品加工、精细化工、制药行业。
小型臭氧是指每小时臭氧产量在10g-100g范围内的臭氧发生器，其主要应用范围是实验室、房间除味、瓜果蔬菜除农药残留等。
当然还有产量在1g以下的微型臭氧发生器，主要是家用。
2）按工作原理分类，臭氧发生器主要有三种：高压放电式、紫外线照射式、电解纯水式。
高压放电式臭氧发生器是利用交流高压电产生高压电场，使电场内或电场周围的氧分子发生电离，完成臭氧分子的合成过程。
臭氧发生器工作原理
臭氧发生器工作原理按臭氧产生的方式划分，目前的臭氧发生器主要有三种：高压放电式、紫外线照射式、电解式。
一、高压放电式发生器该类臭氧发生器是使用一定频率的高压电流制造高压电晕电场，使电场内或电场周围的氧分子发生电化学反应，从而制造臭氧。
这种臭氧发生器具有技术成熟、工作稳定、使用寿命长、臭氧产量大（单机可达1Kg/h）等优点，所以是国内外相关行业使用最广泛的臭氧发生器。
在高压放电式臭氧发生器中又分为以下几种类型：1、按发生器的高压电频率划分，有工频(50-60Hz)、中频(400-1000Hz)和高频(＞1000Hz)三种。
工频发生器由于体积大、功耗高等缺点，目前已基本退出市场。
中、高频发生器具有体积小、功耗低、臭氧产量大等优点，是现在最常用的产品。
2、按使用的气体原料划分，有氧气型和空气型两种。
氧气型通常是由氧气瓶或制氧机供应氧气。
空气型通常是使用洁净干燥的压缩空气作为原料。
由于臭氧是靠氧气来产生的，而空气中氧气的含量只有21%，所以空气型发生器产生的臭氧浓度相对较低，而瓶装或制氧机的氧气纯度都在90%以上，所以氧气型发生器的臭氧浓度较高。
3、按冷却方式划分，有水冷型和风冷型。
臭氧发生器工作时会产生大量的热能，需要冷却，否则臭氧会因高温而边产生边分解。
水冷型发生器冷却效果好，工作稳定，臭氧无衰减，并能长时间连续工作，但结构复杂，成本稍高。
风冷型冷却效果不够理想，臭氧衰减明显。
总体性能稳定的高性能臭氧发生器通常都是水冷式的。
风冷一般只用于臭氧产量较小的中低档臭氧发生器。
在选用发生器时，应尽量选用水冷型的。
4、按介电材料划分，常见的有石英管（玻璃的一种）、陶瓷板、陶瓷管、玻璃管和搪瓷管等几种类型。
目前使用各类介电材料制造的臭氧发生器市场上均有销售，其性能各有不同，玻璃介电体成本低性能稳是人工制造臭氧使用最早的材料之一，但机械强度差。
陶瓷和玻璃类似但陶瓷不宜加工特别在大型臭氧机中使用受到限制。
搪瓷是一种新型介电材料，介质和电极于一体机械强度高、可精密加工精度较高，在大中型臭氧发生器中广泛使用，但制造成本较高。
高浓度臭氧水机设备工艺原理
高浓度臭氧水机设备工艺原理1. 背景在现代人们的日常生活中，越来越注重空气质量和健康问题。
然而，空气中存在着大量的有害物质，如细菌、病毒、霉菌、异味等，这些有害物质对人们的健康会产生很大的影响。
为了提高空气质量和保障人民健康，臭氧水机设备逐渐被人们所熟知和应用。
臭氧水机设备可以将水分子中的氧气分子O2转化成臭氧分子O3，这种臭氧分子具有良好的氧化作用，能够有效地杀死空气中的细菌、病毒、霉菌等有害物质，净化空气，改善室内环境。
本文主要介绍高浓度臭氧水机设备工艺原理。
2. 高浓度臭氧水机设备工艺原理高浓度臭氧水机设备是一种新型的空气净化设备，其采用臭氧氧化技术，能够有效地消除室内异味、净化空气，达到环保和节能的作用。
高浓度臭氧水机设备工艺原理如下：2.1 氧气制取首先需要制取高纯度氧气，这是高浓度臭氧水机设备工艺的基础。
制取高纯度氧气需要通过空气分离技术将空气中的氧气、氮气进行分离，得到纯度高达95%以上的氧气。
通常采用的方法是将空气液化后，再通过蒸馏方法进行提纯。
2.2 臭氧制备臭氧制备也是高浓度臭氧水机设备的核心技术。
在制备臭氧的过程中，需要将高纯度氧气放电离解，产生O原子，然后O原子与氧气O2分子反应生成臭氧O3。
具体步骤如下：1.氧气O2通过臭氧水机设备里的放电装置产生电场。
2.通过电场的作用，O2分子被电离成单个的氧原子O。
3.高能的氧原子O会与O2分子进行反应，生成臭氧分子O3，这种反应也称为氧气的臭氧化。
2.3 高浓度臭氧水机设备特点高浓度臭氧水机设备具有以下特点：1.稳定性好：采用了高纯度氧气和放电技术，臭氧产量和质量稳定。
2.作用广泛：臭氧具有良好的氧化性，可以杀死室内空气中的细菌、病毒、霉菌等有害物质，同时可以除去异味，净化空气。
3.应用灵活：高浓度臭氧水机设备可以应用于各种空间，如办公室、学校、工厂、医院、住宅等。
3. 总结高浓度臭氧水机设备是一种新型的空气净化设备，通过臭氧分子的氧化作用，可以有效地杀死细菌和病毒，除去异味，达到净化空气的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
臭氧的制取方法和技术:光化学法、电化学法、电晕放电法
一、光化学法 – 紫外线臭氧发生器
此方法是光波中的紫外光会使氧气分子 O2 分解并聚合成臭氧 O3 ，大气上空的臭氧层即
是由此产生的。
波长 λ ＝ 185nm(10 -9 m) 的紫外光效率最高，此时，光量子被 O2 吸收率最大。其反应
基本过程为：
O2 ＋ hr→ O+O
O2 +O+M→ O3 +M
hr －紫外光量子
M －存在的任何惰性物体，如反应器器壁、氮、二氧化碳气体分子等。
使用 185nm 紫外光产生臭氧的光效率为 130gO3 /kw·h ，是比较高的。但目前低压汞紫外
灯的电－光转换效率很低，只为 0.6 ％～ 1.5 ％，则紫外法产生臭氧的电耗高达
600kwh/kgO3 ，即 1.5gO3 /kw. h ，工业应用价值不大。
紫外法产生臭氧的优点是对湿度、温度不敏感，具有很好的重复性；同时，可以通过灯功率
线性控制臭氧浓度、产量。这两个特性对于臭氧用于人体治疗与作为仪器的臭氧标准源是非常合
适的。
二、电化学法 – 电解纯水臭氧发生器
利用直流电源电解含氧电解质产生臭氧气体的方法，其历史同发现臭氧一样悠久。八十年
代以前，电解液多为水内填加酸、盐类电解质，电解面积比较小，臭氧产量很小，运行费用很高。
由于人们在电极材料、电解液与电解机理、过程方面作了大量的研究工作，电解法臭氧发生技术
取得了很大进步。近期发展的 SPE （固态聚合物电解质）电极与金属氧化催化技术，使用纯水
电解得到 14 ％以上的高浓度臭氧，使电化学法臭氧发生器技术向前迈进了一大步。
日本某公司向市场推出了 120gO3 /h 的电解臭氧发生器，电耗 150kw·h/kgO3 ，使这种类
型产品达到了工业化应用规模。我国武汉大学早期开展了电解臭氧技术的研究，上海唐锋电器公
司研究开发了电解法臭氧发生器系列产品，臭氧浓度可达 20 ％，最大臭氧产量为 100g/h 。该
产品使用纯水电解产生臭氧后在机内直接与水混合形成 4-20mg/L 高浓度臭氧水，其规格为高浓
度臭氧水供水量由 60L/h 到 5000L/h 。
电解法臭氧发生器具有臭氧浓度高、成分纯净、在水中溶解度高的优势，在医疗、食品加工
与养殖业及家庭方面具有广泛应用前景，在降低成本与电耗条件下将与目前应用广泛的电晕放电
法臭氧发生器形成激烈竞争。
图 1-1 电解法产生臭氧装置示意图
三、电晕放电法 –- 臭氧发生器
电晕放电合成臭氧是目前世界上应用最多的臭氧制取技术，此技术能够使臭氧产量单台达
500 kg/h 以上。
电晕放电法（无声放电或辉光发电法）就是一种干燥的含氧气体流过电晕放电区产生臭氧的
方法。常用的原料气体有：氧气空气以及含有氮、二氧化碳，或许还有其他惰性稀释气体的含氧
混合气体。
臭氧的产生机理：
虽然有若干机理可能同电晕内臭氧的形成有关，但 ① 式特殊反应途径被认为是主要的
e+O2 →2O ＋ e ①
利用高速电子轰击氧气，其分解成氧原子。高速电子具有足够的动能（ 6 ～ 7eV ） , 紧
接着通过三体碰撞反应形成臭氧。
O+O2 +M→O3 ＋ M ②
式中 M 是气体中任何其它气体分子，不过与此同时，原子氧和电子也同样同臭氧反应形
成氧气。
O+O3 →2O2 ③
e+O3 →O+O2 +e ④
此外，电晕内的气体是处于可促进臭氧分解反应的高温下，所以净臭氧产量或出口产气组成
是形成和分解臭氧所有反应的总和。净产率依众多因素而变，包括：原料气的氧气含量和温度、
原料气含的污染物、达到的臭氧浓度、电晕中的功率密度、冷却剂的温度和流量及冷却系统的效
率。这些因素都影响着实用的、经济上有吸引力的臭氧发生器和系统的设计。
1.1 沿面放电 – 臭氧发生器
沿面放电型发生器原理属于电晕放电，其放电区发生在高压电极边缘表面，由高压闪络
形成。沿面放电区空气电晕能量集中，功率密度较高，需要良好的冷却。
此型发生器有充惰性气体氖（ Ne ）或（ Ar ）的玻璃放电管和陶瓷片两种，其结构简图
如下：
充气玻璃放电管发生器国外称作臭氧灯，八十年代初外国远洋食品冷藏船仓杀菌防霉就
使用这种臭氧发生器。我国邯郸、大连灯船舶工业相关单位首先研制了这种产品，做成 5g/h 的
发生器用于鸡蛋、果蔬冷库消毒与保鲜。由于结构简单、工艺要求低，我国很快发展了这种用于
医疗行业和消毒柜的微型管式发生器，数量很大，价格便宜。但经多年实践检验，该种发生器大
多数寿命极短，一般连续工作几百小时后产生的臭氧量即所剩无几了。
臭氧陶瓷片资料见于七十年代日本专利文献，八十年代鞍山静电技术研究院与日方合作
引进生产技术，北方交通大学与重庆师范学院同期也合作研制过同类陶瓷片臭氧产品。九十年代，
一批公司推出几种规格臭氧陶瓷片，并有以“等离子体发生器”冠名。陶瓷片结构简单，工艺标
准化后价格也会比较低廉，其寿命比充气玻璃管要长。鞍山静电研究院与成都正邦公司的产品采
用地极被封闭陶瓷、高压极防氧化涂膜工艺，对提高质量、延长寿命大有好处。
沿面放电器件作为医疗、家电产品微型发生器的臭氧源具有很大优势，其电耗在
40kw · h/kgO3 上下，由于产量在克级以下，电耗高点影响不大。作为工业应用产品困难很多，
电耗将更高。
沿面放电器件产生臭氧浓度低，作水净化应用的臭氧源较为困难。
1.2 气隙放电
气隙放电臭氧发生器是目前工业应用最多，单机产量最大，技术较成熟臭氧产品。它分为板式结
构和管式结构两种。板式结构如图 1 。
板式结构臭氧发生器以俄罗斯为代表，采用冲压盘式搪瓷技术，放电气隙小，加工精度高，臭氧
浓度高，运行较稳定，工业己有规模应用。我国己有企业开始研究此项技术要达到工业应用还需
要作很多工作。
板式结构适合中小型臭氧产品，大型臭氧需要多个放电室串联和并联来实现对系统要求较高。
管式结构如图：
管式结构臭氧发生器是目前臭氧市场广泛采用、最为成熟技术以奥宗尼亚和威德高两公司产品为
代表，占据我国大部分大型机臭氧市场，在我国已有单机 45kg/h 产品应用，国际上己有单台臭
氧产量 500kg/h 的产品在运行。
管式臭氧发生器一般采用玻璃和非玻璃两种介质，电源采用可控硅和 IGBT ，频率
800hz—5000hz 。国内己有企业采用上述技术生产大型臭氧设备单机产量达 20kg/h 。
上述是臭氧制取的几种方法和基本原理，并不代表臭氧如此简单产生，臭氧制取是一个完整系统。
