基于机床刚度的滑轨联接面性能分析
机床导轨结合面动刚度参数修正优化
机床导轨结合面动刚度参数修正优化周翔;魏昕【摘要】目前，有限元方法已经广泛应用于机床分析及优化设计之中，有限元模型的准确性会对静动态分析产生巨大的影响，模态试验测试方法可以用于检验并修正模型。
以某数控雕铣机为分析对象，将模态试验与有限元计算相结合，基于模态试验的动态参数测试结果，利用ANSYS Workbench有限元分析软件进行多目标优化设计，修正导轨结合面刚度参数，使矫正后的有限元模型更为准确地描述机床的动态特性。
% At present,the finite element method has been used widely in machine tool analysis and optimization of design,the accuracy of the finite element model will have serious effects upon static and dynamic analysis. Modal test method can be used to test and correct the model. This paper used a CNC carving the milling machine as analysisobject,modal test combined with finite element method. Based on the dynamic parameters test results from modal test, used ANSYS Workbench to realize multi-objective optimization design, and corrected the joint surface stiffness parameters of the guide way,to make sure the corrected finite element model can accurately describe the dynamic characteristics of the machine tool.【期刊名称】《机电工程技术》【年(卷),期】2012(000)009【总页数】5页(P67-70,99)【关键词】模态试验;有限元分析;参数修正;结合面刚度【作者】周翔;魏昕【作者单位】广东工业大学机电工程学院,广东广州 510006;广东工业大学机电工程学院,广东广州 510006【正文语种】中文【中图分类】TP391.770 引言在机床结构设计中，结构的动态特性越来越受重视。
关于滚动直线导轨副的精度和静刚度检测与分析
关于滚动直线导轨副的精度和静刚度检测与分析滚动直线导轨副作为数控机床的核心滚动功能部件，其精度与性能直接影响数控机床的工作精度和动态性能，因此开发、研究最佳的检测方法，对提升滚动直线导轨副的精度与性能具有非常重要的意义，更是导轨副必不可少的研究内容。
滑块移动对导轨基准面的平行度可称为行走精度、运动精度或动态精度，是指滑块沿着导轨滑动时相对于导轨安装基准面的变化波动程度。
然而，在实际运动过程中，钢球在返向器内的运动极其复杂，其运动精度受零件的制造精度、安装精度、预紧力和摩擦力等因素的影响。
因此，滚动直线导轨副的行走精度检测方法可以分为：静态法检测和动态法检测两种。
滚动直线导轨副在自由的状态下，导轨会有所变形，容易造成某些检测项目超差，正确的检测方法是将导轨用螺钉固定在平台上测量。
凯特精机通过自主研发的高精度导轨副测量仪，使得导轨、滑块沟槽各项精度方面得到严格控制，产品互换性达到较高水准。
近年来，随着工业4.0的理念提出，制造业得到迅猛发展。
滚动直线导轨副作为高档数控机床中一种不可或缺的核导向部件，在数控机床的产业链中地位显著，重要性不言而喻。
静刚度是影响滚动功能部件性能和承载能力的重要指标，是滚动直线导轨副的基本使用要求。
滚动直线导轨副静刚度试验机，能进行各种型号滚动直线导轨副的静刚度试验；可双向加载，具有快慢行程控制、按预制曲线加载功能；能进行试验进程控制和实时数据采集、存储及处理，并生成刚度曲线。
对滚动直线导轨副进行静刚度试验，可以考察滚动直线导轨副的静刚度理论分析的正确程度，并为实际产品提供性能依据和选用参考。
滚动直线导轨副静刚度试验机是针对产品的刚性检测要求开发的一种专用试验机，试验机的开发对有效提高导轨副产品质量具有实际意义,同时也为新产品开发提供重要的试验装置手段。
凯特精机为提高滚动直线导轨副产品性能提供基础理论和试验依据，通过自主研发的刚度测量机，得出LGR滚柱导轨副刚性是相同规格滚珠导轨的两倍以上。
机床直线导轨用钢的动态刚度测量与分析
机床直线导轨用钢的动态刚度测量与分析【引言】机床直线导轨是机床的重要组成部分，直接影响机床的精度和稳定性。
而直线导轨的刚度是评估其性能的核心指标之一。
因此，对机床直线导轨用钢的动态刚度进行测量与分析，对提高机床精度和稳定性具有重要意义。
【测量方法】测量机床直线导轨用钢的动态刚度可采用自由衰减法，即施加一个周期性的力信号，通过测量导轨的相位差和系统的振动，计算得到机床直线导轨钢的动态刚度。
首先，根据实际情况选择合适的施加力信号。
一般情况下，可以选择正弦信号或方波信号。
正弦信号适用于测量较小刚度的导轨，而方波信号适用于测量较大刚度的导轨。
然后，在导轨的一端施加施加力信号，并通过传感器测量导轨的振动。
可以选择加速度传感器或激光干涉仪等测量设备。
通过测量得到导轨的振动响应，并记录下来。
接下来，对测得的振动信号进行频谱分析，得到导轨的频率响应函数。
通过对频率响应函数进行拟合，可以得到导轨的动态刚度。
【数据分析】通过测量机床直线导轨用钢的动态刚度数据，可以进行相应的数据分析和评估。
首先，利用测量的动态刚度数据和设计要求进行对比，判断导轨的刚度是否合格。
若刚度不符合要求，则需要进一步分析和调整。
其次，通过分析动态刚度曲线，可以观察到导轨在不同频率下的刚度变化情况。
根据刚度变化情况，可以评估导轨在不同频率下的稳定性和适用范围。
进一步地，可以将机床直线导轨的动态刚度与其它指标进行对比和分析，例如静态刚度、阻尼系数等。
这样可以全面评估机床直线导轨的性能，并找到改善的方向。
最后，还可以利用测量数据进行有限元分析，模拟机床直线导轨的刚度变化情况。
通过有限元分析，可以更加准确地预测导轨在不同工况下的刚度表现，并为导轨改进提供依据。
【结论】机床直线导轨用钢的动态刚度测量与分析对于提高机床精度和稳定性具有重要意义。
通过合适的测量方法和数据分析，可以获得导轨的刚度性能指标，并进一步进行评估和改善。
这有助于优化机床导轨设计，提高机床的加工精度和稳定性。
数控机床滑动导轨结合面动态特性参数测试及应用研究的开题报告
数控机床滑动导轨结合面动态特性参数测试及应用研究的开题报告一、研究背景数控机床一直是工业生产中不可或缺的设备，其精准度和稳定性对产品质量的影响很大。
数控机床的滑动导轨结合面动态特性参数对于机床的精度和稳定性也有着重要的影响。
因此，研究数控机床滑动导轨结合面动态特性参数测试及其应用是十分必要的。
二、研究内容本次研究旨在通过对数控机床滑动导轨结合面动态特性参数进行测试和分析，获取结合面的磨损和变形情况，并实现对机床的精度和稳定性的控制和优化。
具体内容包括：（1）设计并制作测试装置，包括传感器、测量仪器及采集系统等。
（2）对数控机床滑动导轨结合面进行动态特性参数测试，包括频率响应、阻尼比等参数。
（3）根据测试结果，对滑动导轨结合面的磨损和变形情况进行分析。
（4）基于测试结果，对机床的精度和稳定性进行控制和优化，提高机床的加工精度和效率。
三、研究意义通过对数控机床滑动导轨结合面动态特性参数的测试和分析，能够准确检测结合面的磨损和变形情况，并实现对机床的精度和稳定性的控制和优化，提高机床的加工精度和效率。
这对于工业生产具有重要的意义，能够提高产品质量，降低生产成本，增加生产效益。
四、研究方法本研究采用实验法和理论分析相结合的方法进行研究。
具体步骤如下：（1）设计测试装置，包括传感器、测量仪器及采集系统等。
（2）制作样品，并进行动态特性参数测试。
（3）根据测试结果，对滑动导轨结合面的磨损和变形情况进行分析。
（4）基于测试结果，对机床的精度和稳定性进行控制和优化，提高机床的加工精度和效率。
（5）总结研究成果，形成研究报告和论文。
五、研究计划本研究计划周期为一年，计划安排如下：第一阶段：文献调研和测试装置的设计（2个月）（1）进行文献调研，了解国内外相关研究的现状和发展趋势。
（2）设计测试装置，包括传感器、测量仪器及采集系统等。
第二阶段：数控机床滑动导轨结合面动态特性参数测试（5个月）（1）制作样品，包括两种不同材质的滑动导轨结合面。
直线滚动导轨结合部的静刚度解析
Ｄ Ｏ Ｉ ： １ ０ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． ２ ０ ９ ５— ５ ０ ９ Ｘ ． ２ ０ １ ４ ． ０ ７ ． ０ １ ９

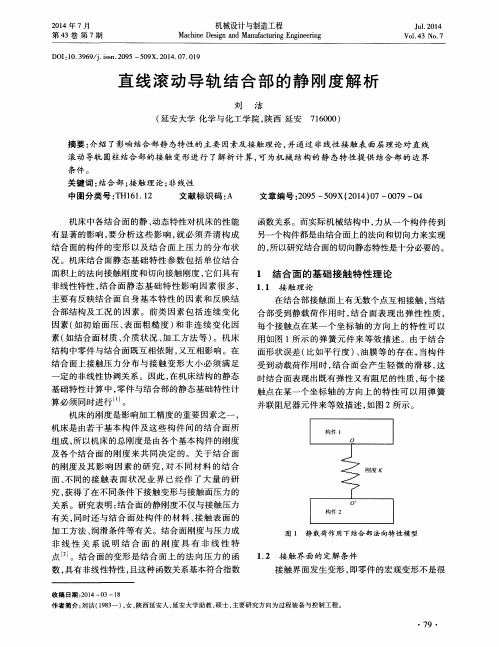

直 线 滚 动 导 轨 结 合 部 的 静 刚 度 解 析
