主板维修流程图
电脑主板维修手册
电脑主板维修手册第一章：电脑主板维修入门1.1 概述电脑主板是电子设备中的核心部件，负责连接各个硬件组件并传输数据信号。
本手册将为您介绍电脑主板的基本原理、常见故障及相应的维修方法。
1.2 维修准备在进行电脑主板维修前，您需要准备以下工具和材料：- 电脑维修工具包（包括螺丝刀、镊子等）- 防静电手带、静电垫- 各类主板插座和插件- 合适的维修环境（无尘、通风）第二章：常见故障及维修方法2.1 电源问题2.1.1 电源无法启动若电源无法启动，首先检查电源插座是否正常工作，若正常，则可能是电源本身出现故障。
您可以尝试以下维修方法：- 检查电源线是否有松动或损坏，重新连接或更换电源线。
- 检查电源是否被过载，若是，则升级电源或减少负载。
- 检查电源风扇是否运转正常，若不正常，则需要更换电源风扇。
2.1.2 电源过热电源过热会导致电脑崩溃或自动重启。
您可以尝试以下维修方法：- 清洁电源内部的灰尘和杂物，确保散热良好。
- 更换电源风扇散热器。
2.2 BIOS问题2.2.1 电脑启动无显示若电脑启动后没有显示，首先检查显示器和连接线路是否正常。
若正常，则可能是BIOS设置问题。
您可以尝试以下维修方法：- 清除CMOS以恢复BIOS默认设置。
- 更新BIOS固件版本。
2.2.2 电脑启动后显示错误信息若电脑启动后显示错误信息，可能是BIOS设置不正确。
您可以尝试以下维修方法：- 进入BIOS设置界面，检查设置是否符合硬件要求。
- 恢复BIOS默认设置。
2.3 硬件兼容性问题某些情况下，主板和其他硬件设备之间可能存在兼容性问题，导致电脑无法正常工作。
您可以尝试以下维修方法：- 检查硬件设备是否与主板兼容，确保使用合适的驱动程序。
- 更新硬件设备的驱动程序或者固件。
2.4 连接问题2.4.1 USB端口无法识别设备若USB端口无法识别设备，您可以尝试以下维修方法：- 检查USB设备和端口是否正常工作，尝试更换设备或端口。
计算机故障分析流程图
用SETUP重新设置显示模式
Hale Waihona Puke 据情况维修显示器信号及控制故障
信号及控制故障
对显示器内部进行维修
硬盘故障分析流程图
硬盘不能引导
硬盘不转动，无电源供应， 电源接错，驱动电路损坏， 转矩阻力太大 可从软盘 引导进入系统
硬盘转动，但有异常响声 硬件故障盘体故障 盘片有坏区货坏块
有专业 人员维修
不能从软盘 引导进入系统
很分情况解决post测试正常引导dos系统系统环境故障应用系统配置故障分析删除configsysautoexecbat文件后重装系统显示器无显示无声无光查找硬件故障连接引线故障电源供应故障系统物理故障硬盘故障分析功能卡故障磁盘控制器故障系统引导失败有硬盘硬盘引导失败进行硬盘故障分析从软盘引导正常进入dos系统从软盘引导失败硬盘故障软盘故障连接线故障软件完整性可用性故障分析应用软件故障微机系统启动故障四显示故障显示故障显示器有显示显示器工作不正常屏幕显示混乱出现交错重叠滚屏彩条重新插接显示卡调节面板控制旋钮安装视频驱动程序用setup重新设置显示模式信号及控制故障信号及控制故障声响故障按声响代码查找故障文本颜色图形显示不正常显示器多种故障原因rgb单色显示器屏幕磁化显示器与显示卡不匹配显示模式不正确软件视频方式错误据情况维修显示器显示器没显示黑屏无声无光检查电源连线检查信号连线检查显示卡电源指示灯亮查看信号连线及显示卡面板控制旋钮亮度对比度是否关闭有无屏幕高压对显示器内部进行维修五硬盘故障硬盘故障硬盘不能引导不能从软盘引导进入系统可读写磁盘结构正常引导区坏核心程序坏可用scandisk解决可用nortonnod解决系统设置故障硬盘关闭硬盘参数错误硬盘不转动无电源供应电源接错驱动电路损坏转矩阻力太大可从软盘引导进入系统可进入硬盘系统不能来读写磁盘结构不正常引导区坏核心程序坏文件结构坏进一步诊断硬盘盘体故障诊断硬盘转动但有异常响声硬件故障盘体故障盘片有坏区货坏块有专业人员维修显示硬盘不存在无效硬盘不能格式化不能高级格式化不能初级格式化查找软硬件故障进入setup重新设置测定硬盘正确参数用各种诊断软件进行诊断查找硬件故障连接线故障控制卡故障硬盘损坏不能选择进入硬盘系统硬件原因
主板维修教程
主板维修教程主板是一台电脑的核心组件，负责连接各个硬件设备，并为它们提供电源和数据传输的能力。
然而，由于长时间的使用或操作不当，主板也可能会出现故障。
本篇教程将向您介绍如何修理主板。
修理主板需要一些基本的技能和专业的工具。
在开始维修之前，请确保您已准备好以下工具：螺丝刀、镊子、焊锡、烙铁、吸锡器、酒精和棉签。
首先，您需要确定主板故障的具体原因。
主板故障可能有很多种可能性，例如电路短路、元件损坏、焊点接触不良等。
您可以通过以下方法检查故障原因：1. 检查是否有明显的物理损坏：检查主板上是否有明显的烧焦、膨胀、破裂等现象。
如果有，您需要更换相应的零部件。
2. 仔细检查焊点：通过放大镜仔细检查主板上的焊点，确保焊接质量良好。
如果发现焊点接触不良或有松动，您可以使用烙铁重新焊接。
3. 使用测试仪器进行故障诊断：如果您拥有合适的测试仪器，如万用表和替代器，您可以通过测量电压和电阻来判断主板上是否存在电路短路或元件损坏。
修复主板的具体步骤如下：1. 断电并卸下主板：首先，关闭电源并断开所有的连接，如电源线、数据线和设备线。
然后使用螺丝刀和镊子小心地卸下主板。
2. 清洁主板：使用酒精和棉签小心地清洁主板上的灰尘、污垢和脏物。
请确保使用酒精清洁的时候，主板仍然是处于干燥的状态。
3. 检查和修复焊点：通过放大镜仔细检查主板上的焊点。
如果发现接触不良的焊点，使用烙铁重新焊接。
如果焊点已经损坏或脱落，您需要更换相应的零部件。
4. 处理电路短路：如果您检测到主板上有电路短路的问题，您可以使用吸锡器将多余的焊锡吸走，并使用烙铁重新焊接。
适当使用绝缘胶带或绝缘棒，以防止短路再次发生。
5. 更换损坏的元件：如果检测到某个元件损坏，如电容、电阻或电感，您可以使用烙铁将其热化，并用焊锡将其从主板上取下。
然后根据需要更换相应的元件，并使用焊锡重新将其固定在主板上。
6. 安装主板：当您完成了修复和更换工作后，请小心地将主板安装回电脑，并重新连接所有线缆。
主板检测方法及顺序
3. 晶振 24.576MHz，旁边有两个 22PF 的小电容 Ø 一通电就有波形 Ø 进 98 后才有波形 Ø 只有电平，没有波形，电压一高一低
4. 功放 只是把声卡输出的音频信号进行放大（功放坏会引起声小、杂音、无音）
引起声卡故障的部分问题 1. 供电 2. 晶振 3. 声卡芯片 4. 功放 5. 声卡及功放周边的小电容 6. CMOS 设置错误会引起无声、装不上声卡 7. BIOS 坏
2) 信号线及软驱
检测不到
3) 软驱接口 4) I/O 坏
5) 南桥坏
7. 键盘、鼠标
1) 键盘、鼠标坏
2) 相关线路（排阻、排容、电感、电阻、I/O）
3) 键盘锁（CMOS、键盘锁相关线路）
4) 南桥或到南桥之间断线或短路
8. 声卡
1) 检测不到
i. CMOS 关闭（清除 CMOS）
电脑维修军团-----------成就你的高手梦想

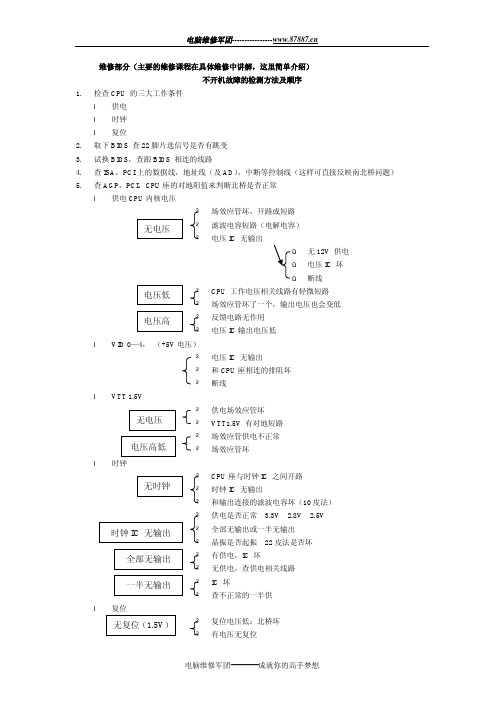

电压高低
² 场效应管供电不正常 ² 场效应管坏
l 时钟
无时钟
² CPU 座与时钟 IC 之间开路 ² 时钟 IC 无输出
² 和输出连接的滤波电容坏（10 皮法）
² 供电是否正常 3.3V 2.8V 2.5V
时钟 IC 无输出
² 全部无输出或一半无输出 ² 晶振是否起振 22 皮法是否坏
全部无输出
² 有供电，IC 坏 ² 无供电，查供电相关线路
内存容量错
2) 内存槽坏 3) 北桥坏
4) 内存槽接触不良
5. IDE 接口的状况
1) 检测不到
IDE 坏
i. 信号线及硬盘、光驱 ii. IDE 接口断针
iii. 南桥坏，断线
2) 检测错误
i. 硬盘、光驱信号线
开机电路检修流程,CPU电路和检修
开机电路检修流程,CPU电路和检修1：开机电路检修流程2：CPU电路和检修3：时钟电路主板的开机电路主板的开机电路，主板的开机电路由两部分组成。
一个是主开机电路，一个是CMOS电路，CMOS 电路包括（CMOS、实时晶振、跳线）小的元器件组成，现在主板的电路设计非常复杂，也非常快，但是基本的电路是大致相同的，只要掌握其中的一种开机电路的原理，在市面上不管是什么样的开机电路都可以很快的进行检修，这是一个典型的威胜芯片组的开机电路，还有Intel芯片组的开机电路就更加容易，Intel芯片组的开机电路一般都是通过I/O来实现的。
I/O芯片里面它集成了一个电源管理系统，在南桥内部也集成了一个电源管理系统，也就是说是一个电源开关，这个电源开关它起到了一个什么样的作用呢，就是你给它一个触发信号它会将这个电源开关打开，使ATX电源所有供电为主板上的这些需要供电的元器件进行供电，让它们进行稳定工作。
在讲开机电路之前，先熟悉一下与开机电路相关的一些无器件。
第一个NQ（南桥），它内部集成了一个电源管理系统，实时晶振32。
768KHZ，它的主要作用是为南桥内部作一个起始的麦冲。
第二个作用就是使客户的时间和电脑的时间保持一致。
第三个CMOS电池，旁边的CMOS跳线，一般很有规律，三根针，一根接地，中间一根南桥相连，最边上的一根和CMOS电池相连，CMOS电池的作用是在主板关机以后保持电脑上所设置的一些信息，若CMOS电池没有电了，那信息就丢失了。
实时晶振晶振损坏，电脑上的时间跳得特别慢或特别快，总之和客户的时间不一致，90%都有是实时晶振老化引起的，通过万表测两个引脚之间的电压差，正常的电压差在1。
9V左右，通过手触摸两个引脚，这样主板就可以末名加电，这种现象也是实时晶振老化，时间跳得快慢可以判断它损坏，所以实时晶振在开机电路中是一个非常易损元件，针对主板不加电这情况，实时晶振是检修的一个重点。
绿线，也叫开机线。
高电频不开机，低电频开机。
主板维修常用的维修方法
主板维修常用的维修方法1. 清洁：使用适当的清洁剂和软布清洁主板上的灰尘和污垢，确保主板表面干净，并避免使用含有酒精或其他腐蚀性物质的清洁剂。
2. 检查电路元件：检查主板上的电路元件，包括电容、电阻、芯片等，确保没有损坏或烧坏的部件，如有损坏需要进行更换。
3. 重新焊接：对于出现断焊或虚焊的焊点，需要进行重新焊接，以确保所有连接良好。
4. 更换元件：对于损坏或故障的电路元件，需要进行更换，确保主板的正常工作。
5. 升级固件：对于主板自带的固件或 BIOS，如出现问题需要更新或重新烧录固件，以解决一些硬件兼容性及稳定性问题。
6. 使用故障诊断工具：利用故障诊断工具对主板进行故障检测，定位问题所在并进行修复。
以上就是主板维修常用的维修方法，当主板出现故障时，可以根据具体情况进行选择合适的方法进行修复。
如果不确定如何操作，建议寻求专业维修人员的帮助。
由于主板是计算机系统的核心部件，它连接了其它内部和外部的硬件设备，同时还承担着连接和协调这些设备之间的任务。
所以，当主板出现故障时，会直接影响到计算机的整体性能和稳定性。
以下是主板维修常用的维修方法的详细介绍。
首先，对于主板的清洁工作需要特别注意。
由于主板表面上可能会有灰尘、污垢或者其他杂质，这些会影响主板的正常工作，甚至导致电路短路。
因此，在维修主板时，首先需要使用专门的清洁剂和软布对主板进行彻底清洁。
在清洁的过程中，要特别注意避免使用具有腐蚀性的清洁剂，以免对主板造成进一步的损坏。
其次，对于主板上的电路元件，需要进行仔细的检查。
这些电路元件包括电容、电阻、集成芯片等。
在维修的过程中，需要检查这些元件是否损坏或者烧坏。
对于损坏的元件，需要进行更换，以确保主板的正常工作。
在更换新元件之前，还需要使用万用表等工具对元件进行测试，确定其是否真的损坏。
另外，对于那些出现断焊或虚焊的焊点，需要进行重新焊接。
由于主板上的焊接点数量巨大，因此在维修焊接时，需要确保焊接质量和稳定性。
完整版自学主板维修教程
完整版自学主板维修教程第一部分：准备工作在进行主板维修之前，我们需要做好以下准备工作：1.工具准备：电子螺丝刀，铅笔刷，吸锡线，锡焊台，热风枪，万用表等。
2.环境准备：选择一个干燥、无尘的工作环境，确保避免静电干扰。
3.材料准备：备用电容，备用IC芯片等。
第二部分：故障检测1.分析问题：首先，我们需要搞清楚主板出现了什么问题，可能的原因有电源问题、电容器短路、IC芯片损坏等。
2.检查电源：检查主板上的电源是否工作正常，可以使用万用表进行电压测试。
3.检查元件：检查主板上的元件是否正常，特别是电容器、二极管等，如果发现电容器有鼓包、渗漏等情况，说明需要更换。
4.检查IC芯片：使用万用表检查主板上的IC芯片是否损坏，比如是否有短路现象。
5.分析故障：根据以上检查结果，分析出主板可能的故障原因。
第三部分：维修方法根据主板的故障情况，选择合适的维修方法：1.更换元件：如果发现电容器或二极管等元件损坏，可以用电子螺丝刀将其拆下，然后使用铅笔刷清洁焊盘，最后用锡焊台重新焊接新元件。
2.更换IC芯片：如果发现IC芯片短路或损坏，可以使用吸锡线吸掉原来的锡，然后用热风枪将IC芯片加热，待IC芯片表面的焊盘融化后，用电子螺丝刀轻轻拆下，最后用锡焊台重新焊接新IC芯片。
3.修复电路板：如果发现主板上的电路板有断路或烧毁等情况，可以使用万用表找到故障位置，然后使用焊锡将断路处重新连接。
第四部分：测试与调试维修完成后，需要对主板进行测试与调试，确保故障已经修复：1.检查焊接：检查修复的元件或IC芯片是否焊接正常，特别是焊盘是否焊接牢固。
2.进行电源测试：将主板连接到电源上，测试电压是否正常。
3.进行信号测试：连接显示器和键盘后，开机测试各个接口是否工作正常。
4.运行稳定性测试：运行一段时间的稳定性测试，确保主板在长时间使用中没有问题。
第五部分：维修常见问题在维修的过程中，可能会遇到一些常见问题，下面是一些解决方法：1.静电干扰：避免产生静电干扰，可以使用静电手环或在桌面上放置静电垫，也可以使用吹气球吹去静电。
主板维修教程之CPU供电电路原理及检修
主板维修教程之CPU供电电路原理及检修.txt两人之间的感情就像织毛衣，建立的时候一针一线，小心而漫长，拆除的时候只要轻轻一拉。
主板维修教程之CPU供电电路原理及检修显示器在不亮，检修重点在CPU主供电电路，CPU主供电电路是在维修中最易损坏的一个区域，它损坏后测试卡显示FF00。
主板可以加电，但CPU不工作，因为CPU需要一个稳定供电电流，才能工作。
CPU主供电损坏的特征，如一些网吧的，个人用户，单位用户可以很明显的看到周围电容鼓包漏液，电容防爆槽爆开，接到这样的主板，首先将鼓包漏液的电容进行更换，更换的耐压值可以大一点，容量可以误差不超过20%。
场效应管击穿，用万用表打在蜂鸣档上就可以判断出是哪个场效应管击穿。
通过测ATX 电源的接口对地数值也可以判断出来是5V不是12V击穿根据电容的特征去修。
一般CPU主供电电路所有与之相关电路都设置在CPU插座附近。
不会在主板上的任何地方设置它的主供电电路。
电压识别管脚VID0—VID4，也就是说CPU需要量多大的电压，需要多大的电流。
如P3的CPU需要的电压稍高，P4CPU需要的电压比较低，针对不同频率的CPU需要的电压也是一样的，所以这个主板CPU需要多大的电压必需要将自己的信息告诉电源管理芯片，电源管理芯片经过内部编程之后，输出CPU所需要正确电压。
相知道CPU供电电压是多少，自己去下载CPU底视图，里面有教你如何测CPU供电。
整个工作流程：主电的产生，电路由电源控制芯片（CPU的供电芯片U1）、声效应管（其中场效应管Q1是起电压调整作用，Q2为续流稳压作用），滤波电容（C1~CN）、电感（L1、L2）、稳压二极管（D）和一些帖片电阻电容元件等构成。
其中电源控制器的供电为12V，由ATX电源的黄线直接提供。
场效应管的供电为5V，由ATX电源红线提供（P4以上的主板由附加电源共色线提供12V）。
主板空载：主板空载，就是主板在未装CPU的情况下，按PS—ON键，U1由于得到一个12V供电电压，控制场效应管通过电感、电容会产生一个功率很低的主电压或者U1不工作，这时电压输出为零，其主要原因是CPU没有提供一个电压识别信号，来控制电源管理器产生CPU所需要的电压。
主板损坏的判断方法
1.测硬盘接口对地数值
档硬盘2.查硬盘口排阻或电容
3.南桥不良
OK
1.北桥供电
档机2.南桥不良
3.北桥不良
OK
1.刷BIOS
NO 2. CMOS电路
3.更换内存
不能进系统4.南桥旁边电阻，排阻或南桥坏
5.查CPU周围排阻、电容。
OK
1.时钟频率不对
2. I/O不良
出现死机蓝屏3.南桥不良不稳定也是一样
南北桥坏
8. AGP接口不能用
接口坏
PCB断线、板上粘有导电物
AGP供电
北桥坏
9.显示到内存容量不动
内存坏或接口坏
北桥坏
10. 64M显示为16M
换内存
刷BIOS
设置CMOS
北桥坏
11.键盘鼠标口不能用
键盘跳线
刷BIOS
键盘键盘接口损坏
+5V供电
CLK、DATA的+5V提升电压
滤波电容
电感
CLK、DATA断线
5.如果CPU供电正常，接着把跳线跳好，包括CMOS跳线、电压跳线、倍频外频跳线等，然后就可以把CPU插到主板上了，插上CPU后还要再次测试CPU的供电，以防电压不正常烧坏CPU。
6.通电后注意观察测试卡的代码显示情况，一般来说会有以下几种情况：如图6-2所示
6.4主板常见故障总结
1．主板不加电（开机触发电路不工作）
南桥芯片损坏的判断方法
1.打PCI A14的阻值，对地小于80欧为南桥坏。
2.待机时，南桥烫手，为桥坏。（排除AGP供电管损坏。）
3.南桥周围的滤波电容对地短路，为桥坏。
B中间两根数据线的对地阻值，正常为600左右，如对地为0，为桥坏。
海信LED55K300UD(Hi3751-V600机芯)液晶彩电维修手册
R多媒体产品维修手册LED55K300UD主板方案：Hi3751-V600电源方案：HLL-5060WO多媒体研发中心2015.08目录LED55K300UD (3)一、产品介绍 (3)（一）、产品外观介绍 (3)外观图： (3)端子图： (4)（二）、产品功能规格、特点介绍 (5)技术参数： (5)视频支持格式： (5)HDMI、分量输入端口支持的信号格式： (6)（三）、产品差异介绍 (6)主板差异： (6)电源板差异： (6)二、产品方案概述 (6)整机内部图 (6)整机信号流程图 (7)电源分配图 (8)三、主板原理说明 (9)主板实物图 (9)主板电路原理图 (10)四、电源板原理说明 (35)A、产品介绍： (35)B、方案概述 (35)C、分部原理说明 (36)D、常见故障分析 (40)E、单板检修流程 (40)五、产品爆炸图及明细 (41)六、软件升级方法 (42)A、海思系列机型信息汇总： (42)B、海思系列方案使用的调试工具以及相关软件工具介绍 (42)C、如何使用U盘升级： (43)D、升级完成之后的维护工作。
(44)E、如何获取有效的Log信息？ (44)F、故障板的常规判断方法： (46)液晶电视服务手册LED55K300UD一、产品介绍（一）、产品外观介绍外观图：（因拍摄技术有限，图片仅供参考）端子图：（二）、产品功能规格、特点介绍技术参数：视频支持格式：HDMI、分量输入端口支持的信号格式：（三）、产品差异介绍188744液晶屏\HD550DU-B81\S0188776主板组件\RSAG2.908.6299-18\ROH187901电源板组件\RSAG2.908.6396-05\ROH主板差异：主板组件RSAG2.908.6299-18与主板组件RSAG2.908.6299-03可通用。
电源板差异：电源板组件RSAG2.908.6396-05与电源板组件RSAG2.908.6396-02可以通用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、 PCB有无物理损伤、异物
2、 有无烧焦痕迹
3、 电容有无鼓包、漏液、松动
4、 主板是否被焊过
5、 PCB反面是否有短路
6、 看主板芯片组，是否支持CPU
7、 主板各跳线
目测及询问
直接处理
外观故障
测主板电源
接口对地阻
值是否短路
查与电源线相连的元
器件
接入电源开机
1、 测CMOS电池是否有2.6V以上电压
2、 看CMOS跳线是否跳反
3、 清CMOS数据
4、 测POWER ON排针电压是否有2.5V以上
5、 测32.768晶振是否起振
6、 查POWER ON,PSON到南桥或I/O的线路
7、 I/O和南桥待机电压
8、 测I/O的信号有无输出
9、 更换南桥或I/O
测量CPU主供电，没加CPU
之前有的主板主供电不正常，可有可无，如果有也不超过CPU额定电压，否则会烧坏CPU 上CPU测主板关键测试点，触摸元件有无发烫 1、无CPU主供电
2、无时钟信号
3、无复位
1、 测场效应管是否损坏
2、 测场效应管G极到电源IC的线
路
3、 查电源IC是否有12V或5V供电
4、 查电源IC的外围电路
1、 测时钟芯片的3.3V和2.5V供电
（815EPT以上主板没有2.5V供
电）
2、 测14.318晶振是否起振
3、 查时钟芯片周围的电阻电容
4、 更换时钟芯片
1、 查RESET排针电压
2、 查RESET进南桥是否有跳变
3、 查排针往门电路或南桥的连线（有
的主板有专门的复位芯片）
4、 更换I/O
5、 南桥坏
4、CPU主供电压不对，测VID线是否有开路或短路
主板检测卡是否
显示C1或D3
1、测BIOS有无片选信号
A、有片选
1、 刷BIOS或换芯片
2、 测BIOS数据线、复位、
时钟（把BIOS拔下来）
3、 测PCI的AD线对地阻值
4、 测CPU座周围的排阻
B、无片选 1、 没PCI的Frame 2、 如无帧周期信号再测CPU的ADS#和DBSY（南桥） 3、 如有ADS#或DBSY而无PCI帧周
期信号可能北桥坏
4、 如有帧周期信号可能南桥坏
5、 最终通过CPU的HA，HD和PCI
的AD线来确定南北桥好坏
2、无CPU复位
加内存测试
1、 内存插槽接触不良
2、 测内存主供电SDR（3.3V），DDR（2.5V），负载电压1.25V
3、 测内存片选信号
4、 测内存时钟
5、 测SDA、SCL
6、 测内存槽旁边的电阻
7、 刷BIOS
8、 北桥坏
当机（死机）
C1-C5循环 当OB 当B0 1、32.768晶振是否有杂波 2、I/O坏 3、I/O与南桥的连线
4、BIOS坏
5、南桥
1、 刷BIOS
2、 测HD的数据线
1、 测内存供电，清CMOS信息
2、 测北桥供电
3、 北桥坏（更换北桥）
在PCI有复位的情况下，
查南北桥周围的电路
加显卡测试
当OD
1、 查CPU是否超频
2、 更换74F244
3、 PCI槽之间的电阻和排阻
当2D
1、 测AGP的AD线
2、 测INTA信号
3、 北桥供电
4、 北桥坏
当26
1、 刷BIOS
2、 北桥供电
3、 清CMOS
4、 北桥坏
当50
1、 I/O供电
2、 I/O不良
3、 南北桥供电
当41
1、 刷BIOS或换BIOS
2、 测BIOS的数据线有无短路
3、 测HA和HD线有无短路
4、 内存供电
接硬盘测试
1、 测硬盘接口对地阻值
2、 查硬盘接口排阻或电容
3、 南桥不良
按F1
1、 北桥供电
2、 北桥不良
3、 南桥不良
第二屏完全显示不能进系统
1、 刷BIOS
2、 CMOS电路
3、 更换内存
4、 南桥旁边电阻、排阻
5、 南桥坏
引导成功
1、 时钟频率不对
2、 I/O不良
3、 南桥不良
4、 参考电压偏低
5、 南弱桥脱焊
顺利完成启动
1、 测AGP的INTA
2、 测AGP的INTR
3、 北桥供电或北桥不良
完 成
