加速度传感器电压灵敏度的测量方法
振动试验中加速度传感器的选择
振动试验中加速度传感器的选择导语：振动试验中，我们对控制点、监测点等的振动量值大多是通过加速度传感器采样得到的，该数值的正确性、可信性，直接影响到对试验的结果的判定。
影响振动试验中振动量值的正确获得，除了与传感器的安装位置、试件的安装等外，还跟传感器的技术指标有关，它是得到振动量值的最直接也是最重要的单元之一。
本文结合理论及实际经验，介绍振动试验中压电式加速度传感器的选择。
振动试验中，我们对控制点、监测点等的振动量值大多是通过加速度传感器采样得到的，该数值的正确性、可信性，直接影响到对试验的结果的判定。
影响振动试验中振动量值的正确获得，除了与传感器的安装位置、试件的安装等外，还跟传感器的技术指标有关，它是得到振动量值的最直接也是最重要的单元之一。
本文结合理论及实际经验，介绍振动试验中压电式加速度传感器的选择。
1.灵敏度压电式加速度传感器的灵敏度有两种表示方法，一个是电荷灵敏度Sq，另一个是电压灵敏度Sv，其电学特性等效电路如图1。
图1压电式加速度传感器的是电学特性等效电路压电片上承受的压力为F1=ma，在压电片的工作表面上产生的qa 与被测振动的加速度a成正比：即展开剩余85%Qa=Sqa其中，比例系数Sq就是压电式加速度传感器的电荷灵敏度，量纲是[pC/ms²]。
传感器的开路电压：Ua=Qa/Ca式中，Ca为传感器的内部电容量，对于一个特定的传感器来说，Ca为一个确定值。
所以也就是说，加速度传感器的开路电压Ua也与被测加速度a成正比，比例系数Sv就是压电式加速度传感器的电压灵敏度，量纲是[mV/ms²]。
Ua=(Sq/Ca)*a在压电式加速度传感器的使用说明书上所标出的电压灵敏度，一般是指在限定条件下的频率范围内的电压灵敏度Sv。
在通常条件下，当其它条件相同时，几何尺寸较大的加速度传感器有较大的灵敏度。
使用说明书上还会给出最小加速度测量值，也称最小分辨率，考虑到后级放大电路噪声问题，应尽量远离最小可能值，以确保最佳信噪比。
振动加速度传感器原理
振动加速度传感器原理
振动加速度传感器是一种用于测量物体振动加速度的传感器。
其工作原理基于质量惯性原理和压电效应。
传感器内部含有一个加速度敏感元件，通常为质量相对较小的振动质点。
当物体发生振动时，振动质点也会随之振动，并且振动质点的加速度与物体的振动加速度成正比。
振动质点通常与传感器固定结构采用压电材料连接。
压电材料具有压电效应，在应变作用下会产生电荷分布不均的现象。
当振动质点受到外力作用时，压电材料会产生电荷差异，进而产生电压信号。
传感器通过测量压电材料上产生的电压信号来间接测量振动质点的加速度，从而获得物体的振动加速度信息。
通过测量不同方向上的振动加速度，可以确定物体完整振动的状态。
值得注意的是，振动加速度传感器的测量范围和灵敏度可能因具体设计而异。
可以通过对传感器进行校准和调节来满足不同的应用需求。
综上所述，振动加速度传感器利用质量惯性原理和压电效应，通过测量振动质点产生的电压信号来间接测量物体的振动加速度。
传感器的灵敏度,低频噪声特性和动态响应范围
传感器的灵敏度，低频噪声特性和动态响应范围工程振动量值的物理参数常用位移、速度和加速度来表示。
由于在通常的频率范围内振动位移幅值量很小，且位移、速度和加速度之间都可互相转换，所以在实际使用中振动量的大小一般用加速度的值来度量。
常用单位为：米/秒2（m/s2），或重力加速度（g）。
描述振动信号的另一重要参数是信号的频率。
绝大多数的工程振动信号均可分解成一系列特定频率和幅值的正弦信号，因此，对某一振动信号的测量，实际上是对组成该振动信号的正弦频率分量的测量。
对传感器主要性能指标的考核也是根据传感器在其规定的频率范围内测量幅值精度的高低来评定。
电荷输出型加速度计不适合用于低频测量由于低频振动的加速度信号都很微小，而高阻抗的小电荷信号非常容易受干扰；当测量对象的体积越大，其测量频率越低，则信号的信噪比的问题更为突出。
因此在目前带内置电路加速度传感器日趋普遍的情况下应尽量选用电噪声比较小，低频特性优良的低阻抗电压输出型压电加速度传感器。
传感器的低频截止频率与传感器的高频截止频率类同，低频截止频率是指在所规定的传感器频率响应幅值误差（±5%,±10%或±3dB）内传感器所能测量的最低频率信号。
误差值越大其低频截止频率也相对越低。
所以不同传感器的低频截止频率指标必须在相同的误差条件下进行比较。
低阻抗电压输出型传感器的低频特性是由传感器敏感芯体和内置电路的综合电参数所决定的。
其频率响应特性可以用模拟电路的一阶高通滤波器特性来描述，所以传感器的低频响应和截止频率完全可以用一阶系统的时间常数来确定。
从实用角度来看，由于传感器的甚低频频率响应的标定比较困难，而通过传感器对时间域内阶跃信号的响应可测得传感器的时间常数；因此利用传感器的低频响应与一阶高通滤波器的特性几乎一致的特点，通过计算可方便地获得传感器的低频响应和与其对应的低频截至频率。
传感器的灵敏度，低频噪声特性和动态响应范围。
加速度传感器介绍
加速度传感器介绍加速度传感器的简述北京航空航天⼤学仪器科学与光电⼯程学院夏伟强1.加速度传感器的意义加速度传感器是⼀种能够测量加速⼒的电⼦设备，⼴泛⽤于航空航天、武器系统、汽车、消费电⼦等。
通过加速度的测量，可以了解运动物体的运动状态。
可应⽤在控制，⼿柄振动和摇晃，仪器仪表，汽车制动启动检测，地震检测，报警系统，玩具，结构物、环境监视，⼯程测振、地质勘探、铁路、桥梁、⼤坝的振动测试与分析；⿏标，⾼层建筑结构动态特性和安全保卫振动侦察上。
2.加速度传感器的⼯作原理根据⽜顿第⼆定律：A(加速度)=F(⼒)/M(质量)。
只需测量作⽤⼒F就可以得到已知质量物体的加速度。
利⽤电磁⼒平衡这个⼒，就可以得到作⽤⼒与电流（电压）的对应关系，通过这个简单的原理来设计加速度传感器。
本质是通过作⽤⼒造成传感器内部敏感元件发⽣变形，通过测量其变形量并⽤相关电路转化成电压输出，得到相应的加速度信号。
3.加速度传感器主要技术指标a）量程。
⽐如测量车辆运动只需⼏⼗个g量程，但是测量武器系统的侵彻指标，就需要传感器的量程达10万g甚⾄更⼤。
b）灵敏度。
⼀般来说，越灵敏越好。
越灵敏的传感器对⼀定范围内的加速度变化更敏感，输出电压的变化也越⼤，这样就⽐较容易测量，从⽽获得更精确的测量值。
c）带宽。
主要指传感器可测量的有效频带。
对于⼀般只要测量倾⾓的应⽤，50HZ的带宽应该⾜够了，但是对于需要进⾏动态性能，⽐如振动，你会需要⼀个具有上百HZ带宽的传感器。
4.加速度传感器发展现状及发展趋势市场上占统治地位的加速度传感器是压电式、压阻式、电容式、谐振式等。
压阻式加速度传感器具有加⼯⼯艺简单，测量⽅法易⾏，等优点。
但是，温度效应严重，⼯作温度范围窄，并且灵敏度低，⼀般只有1mg左右，要继续提⾼灵敏度难度很⼤。
压电式加速度计信噪⽐⾼，灵敏度⾼，结构简单，但是信号处理电路较复杂，存在零漂现象不可避免，并且回零慢，不适宜连续测试。
微电容式加速度计具有结构简单、灵敏度⾼、动态特性好、抗过载能⼒⼤，易于集成，不易受温度影响，功耗低，但是，存在输出特性的⾮线性、寄⽣电容、分布电容对灵敏度的影响，以及信号处理电路复杂等问题。

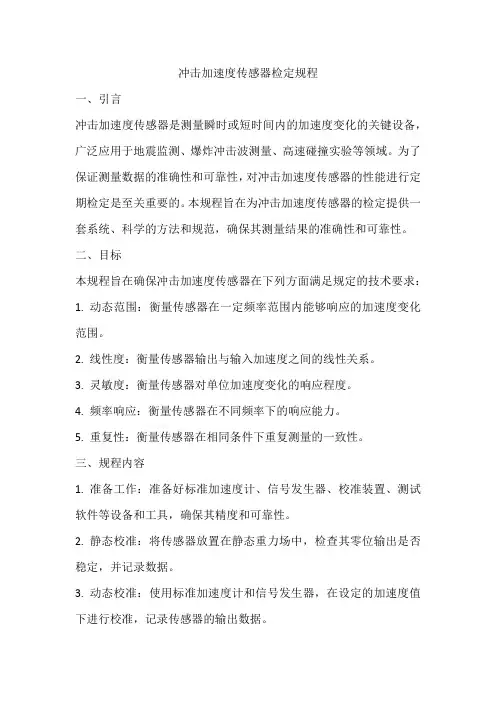

冲击加速度传感器检定规程
冲击加速度传感器检定规程一、引言冲击加速度传感器是测量瞬时或短时间内的加速度变化的关键设备，广泛应用于地震监测、爆炸冲击波测量、高速碰撞实验等领域。
为了保证测量数据的准确性和可靠性，对冲击加速度传感器的性能进行定期检定是至关重要的。
本规程旨在为冲击加速度传感器的检定提供一套系统、科学的方法和规范，确保其测量结果的准确性和可靠性。
二、目标本规程旨在确保冲击加速度传感器在下列方面满足规定的技术要求：1. 动态范围：衡量传感器在一定频率范围内能够响应的加速度变化范围。
2. 线性度：衡量传感器输出与输入加速度之间的线性关系。
3. 灵敏度：衡量传感器对单位加速度变化的响应程度。
4. 频率响应：衡量传感器在不同频率下的响应能力。
5. 重复性：衡量传感器在相同条件下重复测量的一致性。
三、规程内容1. 准备工作：准备好标准加速度计、信号发生器、校准装置、测试软件等设备和工具，确保其精度和可靠性。
2. 静态校准：将传感器放置在静态重力场中，检查其零位输出是否稳定，并记录数据。
3. 动态校准：使用标准加速度计和信号发生器，在设定的加速度值下进行校准，记录传感器的输出数据。
4. 性能测试：根据实际应用需求，对传感器的各项性能指标进行测试，如动态范围、线性度、灵敏度、频率响应和重复性等。
5. 数据处理与分析：对校准和性能测试的数据进行处理和分析，评估传感器的性能指标是否满足规定要求。
6. 校准周期与记录：确定传感器的校准周期，并记录校准和性能测试的结果，以备日后使用。
7. 异常处理：发现传感器性能异常时，应及时进行故障诊断和修复，或更换合格产品。
四、示例说明以某型号冲击加速度传感器为例，其动态范围为±50g（g为重力加速度），线性度为±2%，灵敏度为1V/g，频率响应为DC~10kHz。
经过按照本规程进行校准和性能测试，各项指标均符合要求。
在实际应用中，该传感器能够准确测量瞬时冲击加速度，为相关领域的研究提供可靠的数据支持。
加速度传感器
加速度传感器传感器是一种能将物理量、化学量、生物量等转换成电信号的器件。
输出信号有不同形式，如电压、电流、频率、脉冲等，能满足信息传输、处理、记录、显示、控制要求，是自动检测系统和自动控制系统中不可缺少的元件。
如果把计算机比作大脑，那么传感器则相当于五官，传感器能正确感受被测量并转换成相应输出量，对系统的质量起决定性作用。
自动化程度越高，系统对传感器要求越高。
在今天的信息时代里，信息产业包括信息采集、传输、处理三部分，即传感技术、通信技术、计算机技术。
现代的计算机技术和通信技术由于超大规模集成电路的飞速发展，而已经充分发达后，不仅对传感器的精度、可靠性、响应速度、获取的信息量要求越来越高，还要求其成本低廉且使用方便。
显然传统传感器因功能、特性、体积、成本等已难以满足而逐渐被淘汰。
世界许多发达国家都在加快对传感器新技术的研究与开发，并且都已取得极大的突破。
如今传感器新技术的发展，主要有以下几个方面：一．发现并利用新现象利用物理现象、化学反应、生物效应作为传感器原理，所以研究发现新现象与新效应是传感器技术发展的重要工作，是研究开发新型传感器的基础。
日本夏普公司利用超导技术研制成功高温超导磁性传感器，是传感器技术的重大突破，其灵敏度高，仅次于超导量子干涉器件。
它的制造工艺远比超导量子干涉器件简单。
可用于磁成像技术，有广泛推广价值。
利用抗体和抗原在电极表面上相遇复合时，会引起电极电位的变化，利用这一现象可制出免疫传感器。
用这种抗体制成的免疫传感器可对某生物体内是否有这种抗原作检查。
如用肝炎病毒抗体可检查某人是否患有肝炎，起到快速、准确作用。
美国加州大学已研制出这类传感器。
传感器的发展历程二．利用新材料传感器材料是传感器技术的重要基础，由于材料科学进步，人们可制造出各种新型传感器。
例如用高分子聚合物薄膜制成温度传感器；光导纤维能制成压力、流量、温度、位移等多种传感器；用陶瓷制成压力传感器。
高分子聚合物能随周围环境的相对湿度大小成比例地吸附和释放水分子。
伺服加速度传感器的工作原理
伺服加速度传感器的工作原理一、引言伺服加速度传感器是一种常用于测量机械系统加速度的传感器，其工作原理涉及到物理学、电子学和计算机科学等多个领域。
本文将详细介绍伺服加速度传感器的工作原理，包括其基本原理、结构和特点等方面。
二、基本原理伺服加速度传感器的基本原理是利用牛顿第二定律和霍尔效应来测量机械系统的加速度。
根据牛顿第二定律，物体的加速度与作用在物体上的力成正比，与物体质量成反比。
因此，在机械系统中安装一个质量较小但具有一定刚性的振动质点，并将其与被测物体连接起来。
当被测物体受到外力作用时，振动质点也会随之发生运动，并产生相应的加速度。
为了测量振动质点的加速度，伺服加速度传感器采用了霍尔效应。
霍尔效应是指当导电材料在磁场中运动时，由于磁场对电子运动轨迹的影响而产生电势差。
具体来说，在伺服加速度传感器中，振动质点上安装了一个磁铁，而传感器本身则包含了一个或多个霍尔元件。
当振动质点运动时，磁铁产生的磁场会对传感器内的霍尔元件产生影响，从而产生电势差。
根据电势差的大小和方向，可以计算出振动质点的加速度。
三、结构和特点伺服加速度传感器通常由振动质点、霍尔元件、信号放大电路和数字转换电路等组成。
其中，振动质点是整个传感器的核心部件，其结构设计必须具有一定的刚性和灵敏度。
霍尔元件则是测量振动质点加速度所必需的关键部件，其数目和位置决定了传感器测量精度和灵敏度的高低。
信号放大电路主要用于将霍尔元件产生的微弱电信号放大到可读取范围内，并消除噪声干扰。
数字转换电路则将模拟信号转换为数字信号，并通过计算机或其他控制装置进行处理。
伺服加速度传感器具有精度高、灵敏度好、抗干扰能力强、响应速度快等特点。
它可广泛应用于航空航天、汽车、电子、机械等领域，是现代工业自动化控制系统中不可或缺的重要组成部分。
四、应用和发展伺服加速度传感器已经成为机械系统测量和控制领域中的重要技术手段之一。
它广泛应用于飞行器姿态控制、汽车安全控制、医疗设备监测和工业生产过程控制等方面。
传感器技术与应用第9章加速度传感器
F ma
图9-1 应变式加速度传感器结构示意图
9.1.2 应变式加速度传感器的测量原理
测量时，将传感器壳体与被测对象刚性连接，当被测物 体以加速度a运动时，质量块就受到一个与加速度方向相反 的惯性力作用，使悬臂梁变形。该变形被粘贴在悬臂梁上的 电阻应变片感受到，并随之产生应变，从而使应变片的阻值 发生变化。这个变化经过全桥差动测量电路转变成电桥不平 衡电压输出。并且这个不平衡电压Uo的大小与被测物体的运 动加速度a成正比。
ቤተ መጻሕፍቲ ባይዱ
图9-2 压电式加速度传感器结构示意图
9.2.2压电式加速度传感器的测量原理
测量时，把压电加速度传感器与被测物体刚性连接，当加 速度传感器和被测物体一起受到冲击振动时，由于弹簧的刚 度很大，而质量块的质量相对较小，可以认为质量块的惯性 很小。因此，质量块感受与传感器基座相同的振动。这样， 质量块m就有一惯性力F作用到压电元件上。由于压电效应， 便在压电元件上产生电荷q，其电荷量大小为
第9章 加速度传感器及其应用案例
9.1 应变式加速度传感器 9.2 压电式加速度传感器 9.3 电容式加速度传感器 9.4 差动变压器式加速度传感器 9.5 加速度测量显示系统案例
返回主目录
9.1 应变式加速度传感器
9.1.1 应变式加速度传感器的结构
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
首先我们需要了解是加速度传感器标定的原理：它是基于牛顿第二运动定律，可以用重力分析法对加速度传感器进行标定。
测量系统由安装在刚性基础上带有缓冲垫的力传感器，装有加速度传感器的圆柱形钢质量块，以及导轨。
实验首先是用质量块安装在缓冲垫和力传感器上，当质量块迅速取走时候，侧出力传感器的输出，这个读数除以装有加速度传感器圆柱形钢质量，这样首先是计算出力传感器的输出灵敏系数。
然后将加速度的钢柱从适合高度落到缓冲垫和力传感器上时，同时记录力传感器的输出峰值好加速度传感器的输出峰值，根据牛顿第二运动定律，作用力等于反作用力。
这种标定的方法对于线性传感器，力传感器的灵敏度系数将消除，然而，标定依赖于当地重力加速度。
撞击脉冲持续时间由缓冲垫材料和厚度决定，脉冲幅值由自由落体的高度决定，为了覆盖一定的频率和振幅范围，用不同的缓冲垫材料和自由落体的高度组合来完成，这种标定方法可以在野外使用，标定精度可以在1% 以内。
