斜拉桥模型制作设计图
斜拉桥模型制作设计图
一、模型概况
斜拉桥主桥结构形式为双塔双索面漂浮体系结构,主梁采用肋板式结构,拉索采用平行钢丝体系。
斜拉桥模型包括桥塔、主梁、斜拉索、桥墩以及基础。
模型全长18.2米,高3.46米,桥面宽0.55米,索96根。
斜拉桥模型三维图见图1、2。
图1 斜拉桥模型全桥三维图
图2 斜拉桥模型桥塔三维图
二、材料
全桥模型材料主要采用有机玻璃制作,主梁、主塔采用有机玻璃制作,斜拉索采用Ф4钢筋,桥墩以及基础为钢筋混凝土结构。
有机玻璃主要材料性能初步假设为:弹性模量E=3.6×103 N/mm2。
斜拉索采用Ф4钢筋(Q235),强度标准值f yk=235N/mm2,弹性模量E=2.1×105N/mm2。
三、模型结构图
1、斜拉桥模型立面布置
斜拉桥模型包括桥塔、主梁、斜拉索以及桥墩。
该桥为对称结构,以主梁跨中点为中心左右对称。
6号桥塔
斜拉索
混凝土桥墩
边墩
主梁
边墩
3
7号桥塔
图3 斜拉桥模型布置图(单位:㎜)
注:以后图表中尺寸均采用毫米为单位。
2、主梁
主梁全长18.2米,横截面见图4。
主梁截面图(单位:mm)
图4 主梁横截面图
3、塔
塔高3. 16米,详细尺寸见图5~7。
塔与梁不直接连接,依靠拉索连接。
梁底距离塔横梁20毫米。
塔墩高0.65米,地面以上0.4米,地面以下开挖0.25米。
为了塔与墩连接牢固,墩上预留洞口,塔柱延伸至墩底部,然后浇注环氧砂浆填补洞
口。
塔与墩连接处还要加钢板锚固。
塔与墩连接的详细构造见图15~17。
索塔立面图
索塔侧面剖面图图5 塔立面、剖面图 图6 塔侧面剖面图
159515
150
100
157015
150
图7 塔结构详图
4、拉索
斜拉索为双索面,共96根,采用Ф4钢筋。
根据位置不同,斜拉索采用不同的标号。
比如,“S1”表示边跨的拉索,“M1”表示中跨的拉索,具体标号见图8。
S1S3S5S7S9S11
S13
S15S17S19S21S23M1
M3
M5
M7
M9
M11M13M15M17M19M21
M23M25M27M29M31M33M35M37M39M41M43M45M47S25S27S29S31S33S35S37S39S41S43S45S47
边跨
中跨边跨
图8 拉索位置标号
(1) 拉索锚固方式
拉索在塔内壁锚固,在梁肋底部设螺栓来调节索力。
该螺栓还可以调节梁的竖向线型。
(2) 拉索的数量及长度
表1中列出拉索数量及长度,其中索长度指拉索位于梁与塔上作用点之间的距离。
初步预定下料长度比索长度大约多40㎜。
梁底一端的索端的螺纹要至少40㎜。
表1 拉索数量及其长度
(3)位于梁上的索位置
梁上的索位置布置见图9。
图9 索位置(梁横截面)
主梁截面图(单位:mm)
说明:(a)斜拉索从主梁梁肋穿过,需要预先在梁肋上钻孔。
(b)索在梁肋底部的定位:横向:梁肋中点处;纵向:见图10、11。
(c)索在梁顶部的定位:见图12、13。
39
图10 梁侧索定位(纵向)<1>
39
图11 梁侧索定位(纵向)<2>
梁顶索定位图(沿梁纵向)1
图12 梁顶索定位图(沿梁纵向)<1>
梁横向中心线
梁顶索定位图(沿梁纵向)2
图13 梁顶索定位图(沿梁纵向) <2>
(3)位于塔上的索位置
塔上的索位置布置见图14。
(1)塔侧向索位置 图14 塔上索的位置图
说明:(1)塔侧向索位置图中,只画了塔侧向剖面的一半;(2)塔内壁索位置:索布置在塔柱的中心线上
5、铁块
为了满足模型质量换算的要求,在梁底部布置铁块。
铁块初步采用13㎜铁板加工而成(通过有机玻璃力学试验得知其弹性模量后,最后确定铁板厚度。
) (1)梁下铁块的布置
每块90mm*100mm 铁块间隔8mm
每块90mm*100mm
铁块间隔8mm
图15 梁底铁块分布图
.
(2)塔上铁块的布置
塔上铁块也采用13㎜铁板,初步加在没有索的塔外壁(为了美观加在塔内是最好)。

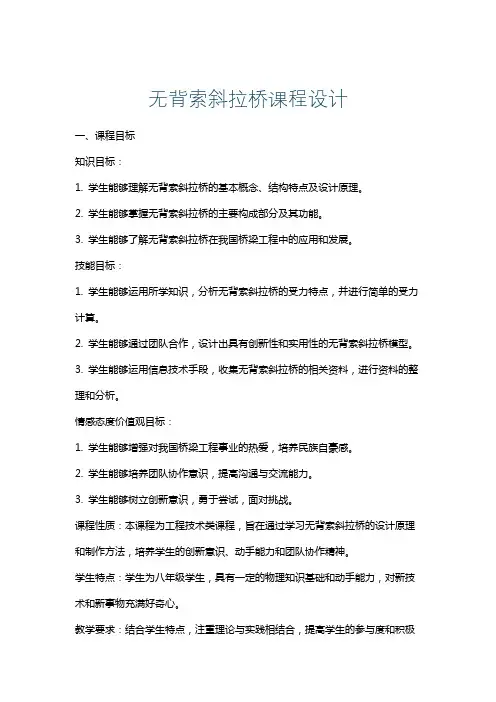

无背索斜拉桥课程设计
