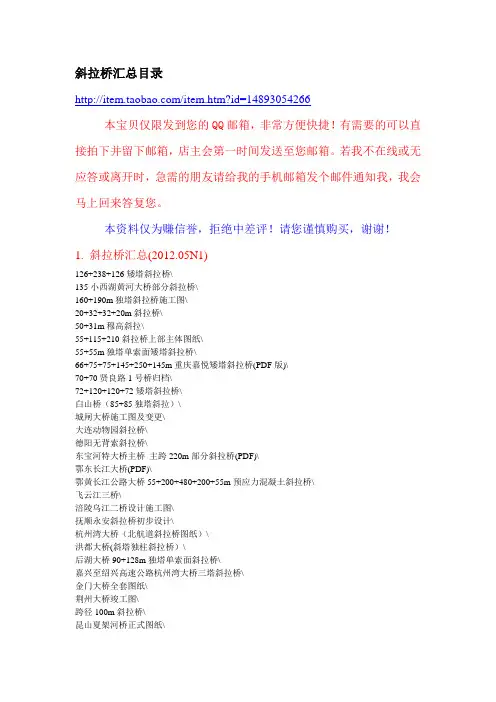

斜拉桥汇总目录
斜拉桥汇总目录/item.htm?id=14893054266本宝贝仅限发到您的QQ邮箱，非常方便快捷！有需要的可以直接拍下并留下邮箱，店主会第一时间发送至您邮箱。
若我不在线或无应答或离开时，急需的朋友请给我的手机邮箱发个邮件通知我，我会马上回来答复您。
本资料仅为赚信誉，拒绝中差评！请您谨慎购买，谢谢！1. 斜拉桥汇总(2012.05N1)126+238+126矮塔斜拉桥\135小西湖黄河大桥部分斜拉桥\160+190m独塔斜拉桥施工图\20+32+32+20m斜拉桥\50+31m穆高斜拉\55+115+210斜拉桥上部主体图纸\55+55m独塔单索面矮塔斜拉桥\66+75+75+145+250+145m重庆嘉悦矮塔斜拉桥(PDF版)\70+70贤良路1号桥归档\72+120+120+72矮塔斜拉桥\白山桥（85+85独塔斜拉）\城闸大桥施工图及变更\大连动物园斜拉桥\德阳无背索斜拉桥\东宝河特大桥主桥主跨220m部分斜拉桥(PDF)\鄂东长江大桥(PDF)\鄂黄长江公路大桥55+200+480+200+55m预应力混凝土斜拉桥\飞云江三桥\涪陵乌江二桥设计施工图\抚顺永安斜拉桥初步设计\杭州湾大桥（北航道斜拉桥图纸）\洪都大桥(斜塔独柱斜拉桥）\后湖大桥90+128m独塔单索面斜拉桥\嘉兴至绍兴高速公路杭州湾大桥三塔斜拉桥\金门大桥全套图纸\荆州大桥竣工图\跨径100m斜拉桥\昆山夏架河桥正式图纸\离石高架桥3号桥矮塔斜拉桥（85+135+85m）\临海大桥第二册主桥工程\灵光桥主跨152m部分斜拉桥\龙门斜拉桥\梅溪河大桥设计施工图\南汊通航孔主桥为一高低（姊妹）塔预应力混凝土斜拉桥第6册第2分册\南京三桥设计图2004.4\2. 斜拉桥汇总(2012.05N2)宁波东站跨铁路桥主跨220m斜拉桥钢箱梁\彭溪河\深圳湾斜拉桥第二册通航孔桥设计pdf\施州大桥30+100+145+3x30－施工图设计\双塔双索面斜拉桥施工图集\松花江大桥（主桥上部）\宿迁1号桥主桥图纸招标文件\铁罗坪大桥斜拉桥140+322+140)\通州世纪大桥－拱形独塔斜拉桥\无背索斜拉桥图纸\吴淞江大桥施工图(N)\五河口\西双版纳热带植物园新大桥施工图设计汇总\仙桃汉江大桥50+82+180斜拉桥(N)\新造珠江特大桥主桥PDF\崖门大桥(N)\姚东大桥\伊朗大桥主跨220m斜拉桥\夷陵长江大桥2×348斜拉桥\战备桥施工图\湛江海湾大桥施工图\中坝施工图(设计)\重庆双碑嘉陵江大桥工程\子母塔斜拉桥\泗阳大桥主桥图纸.pdf三里河大桥图纸.pdf广东省江门至肇庆公路K81+700--K91+310施工图第四册第五分册.pdf港珠澳大桥深化设计全部图纸.pdf3.C-斜拉（原桥梁图集与软件汇总部份，已购买的同行无需重复下载）100m斜拉桥图纸\147+340+147斜拉桥海口世纪大桥\160+190m独塔斜拉桥施工图南太湖大桥\80m混凝土无背索斜塔斜拉桥施工图\jm大桥施工图\矮塔斜拉桥\矮塔斜拉桥初设\白山桥（85+85独塔斜拉）\滨州黄河公路大桥300m\滨州黄河斜拉桥\岔河大桥-林李作品\东海大桥主通航孔420m斜拉桥图纸\鄂黄长江公路大桥55+200+480+200+55m预应力混凝土斜拉桥\抚顺永安斜拉桥施工图\干溪沟1号桥\灌河大桥\杭甬高速公路姚东大桥68+140+68m双塔双索面预应力混凝土斜拉桥\后湖大桥90+128m独塔单索面斜拉桥\金马大桥施工图(2－223斜拉)\青州闽江桥\润扬大桥\润阳大桥\沈阳市公和斜拉桥(独塔114+120)\施工图设计[奉化长汀桥部分斜拉）\双塔双索面斜拉桥施工图集\宿淮高速-五河口斜拉桥152m+370m+152m双塔双索面预应力混凝土斜拉桥\ 无背索斜拉桥--苏州石湖斜拉桥图纸\无锡市蓉湖大桥145+75m钢管混凝土塔斜拉桥\吴凇江大桥全套图\仙桃汉江大桥50+82+180斜拉桥\孝襄高速公路孝南互通匝A140m无背索斜拉桥\斜拉桥-中交一院\斜塔竖琴式斜拉桥\涯门大桥115+338+115斜拉\银古路黄河特大桥斜拉桥部分施工图设计图纸\永安桥初步设计\湛江海湾大桥施工图主跨480米斜拉桥\漳州战备大桥-三跨部分斜拉桥\公路桥梁百宝箱（QQ:417389907）/。
福平铁路乌龙江（144288144）m部分斜拉桥主桥设计
福平铁路乌龙江（144288144）m部分斜拉桥主桥设计(中铁第四勘察设计院集团有限公司,武汉 430063)摘要：福平铁路乌龙江特大桥主桥采用双塔双索面预应力混凝土部分斜拉桥,孔跨布置为(144+288+144)m。
上部结构采用单箱双室混凝土连续箱梁,双柱式桥塔,斜拉索、索塔采用分丝管索鞍连接,下部结构采用双薄壁墩,钻孔桩基础。
采用有限元分析及模型试验等方法,进行主桥整体静力计算、局部应力计算,抗震、抗风、风车桥等动力分析。
结果表明：该桥在施工和运营阶段的各项指标均满足规范要求,结构安全可靠,桥梁具有良好动力、抗风、抗震性能。
同时与梁拱组合结构相比有较好的经济性,可为类似结构提供参考。
关键词：铁路桥；预应力混凝土；部分斜拉桥；组合结构桥；设计1 工程概况新建福平铁路是连通福州至平潭岛的客货共线双线铁路,设计速度200 km/h。
乌龙江特大桥位于福州南站东侧连接清凉山和金牛山,桥址位于河段垭口处,水面宽度约680 m,水深20 m,水流速度大,自然条件复杂,平面如图1所示。
桥址所处位置极低温度-2.5 ℃,最大风速28 m/s,地层主要为中砂、粗砂,全风化、强风化、弱风化凝灰岩。
2 主要技术标准(1)线路标准：双线铁路,客货共线,设计速度200 km/h,直线,平坡。
(2)设计活载：中-活载。
图1 桥址平面布置(3)轨道类型：有砟轨道,线间距4.2 m。
(4)地震烈度：地震动峰值加速度0.1g,反应谱特征周期0.55 s。
(5)通航标准：内河Ⅳ级航道,通航净空120 m×8 m。
最高通航水位4.52 m,最低通航水位-1.79 m。
(6)设计使用年限：桥梁结构100年。
3 主桥设计为满足桥下通航净空要求,同时兼顾景观效果,主桥采用(144+288+144)m混凝土部分斜拉桥。
经比选,采用塔、梁、墩固结,边墩设置纵向活动支座形式。
采用双柱式桥塔柱,桥面以上塔高40.0 m,高跨比1/7.2[1]。
(建筑工程管理)乌龙江特大桥栈桥施工方案m宽最终
（建筑工程管理）乌龙江特大桥栈桥施工方案m宽最终乌龙江特大桥钢栈桥及平台施工方案1、编制依据及原则1.1编制依据（1）《福州至平潭铁路新建工程施工图乌龙江特大桥》；（2）《公路桥涵设计通用规范》JTGD60-2004；（3）《钢结构设计手册》（第二版）；（4）《钢结构设计规范》GB50017-2003；（5）《装配式公路钢桥多用途使用手册》，2004年1月，人民交通出版社；（6）《公路桥涵施工技术规范》（JTGTF50-2011）；1.2编制原则（1）针对乌龙江的实际情况，充分考虑栈桥施工的工程特点和施工环境，采用稳妥、可靠、高效的施工技术方案，尽量减少人员、环境对施工带来的影响，确保安全、顺利、快速完成。
（2）充分利用近年来我公司类似工程的施工经验，因地制宜地优选施工技术方案。
（3）合理统筹安排，充分利用现有的人力、设备资源，注意环境保护，提高资源利用率。
2、工程概述2.1工程概况本桥为单线变双线桥，左单线及双线中心里程：DK21+586.60，桥全长875.315m；右单线中心里程YDK21+105.47，桥全长417.585m。
本桥位于福厦铁路乌龙江特大桥（下游50m）和乌龙江公路大桥（上游170m）之间，福泉高速公路乌龙江特大桥（距离1200m）上游。
本桥自乌龙江边上的清凉山西侧出发，跨越G324国道和扩建复线公路、然后到达乌龙江南岸的金牛山。
桥位处附近的河段顺直，岸边无淤积。
2.1.1水文情况本桥桥位以上汇水面积59584km2，三百年一遇洪峰流量Q0.33%=37800m3/s，H0.33％＝5.4m；百年一遇洪峰流量Q1%=32660m3/s，H1%=5.08m；五十年一遇洪峰流量Q2％＝21500m3/s；十年一遇洪峰流量Q10%=1880m3/s，H10％＝4.52m。
桥位处水位受潮汐影响，百年一遇设计水位和设计流速分别是5.37m、2.25m/s。
桥位所在河段为感潮河段，受潮汐影响较大，因此当乌龙江发生百年一遇洪水时，其高水位受潮汐顶托影响。

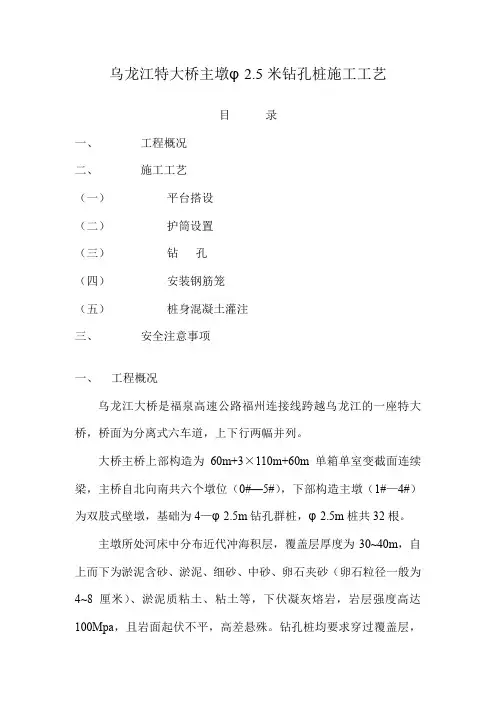

乌龙江特大桥主墩φ2.5米钻孔桩工艺
乌龙江特大桥主墩φ2.5米钻孔桩施工工艺目录一、工程概况二、施工工艺（一）平台搭设（二）护筒设置（三）钻孔（四）安装钢筋笼（五）桩身混凝土灌注三、安全注意事项一、工程概况乌龙江大桥是福泉高速公路福州连接线跨越乌龙江的一座特大桥，桥面为分离式六车道，上下行两幅并列。
大桥主桥上部构造为60m+3×110m+60m单箱单室变截面连续梁，主桥自北向南共六个墩位（0#—5#），下部构造主墩（1#—4#）为双肢式壁墩，基础为4—φ2.5m钻孔群桩，φ2.5m桩共32根。
主墩所处河床中分布近代冲海积层，覆盖层厚度为30~40m，自上而下为淤泥含砂、淤泥、细砂、中砂、卵石夹砂（卵石粒径一般为4~8厘米）、淤泥质粘土、粘土等，下伏凝灰熔岩，岩层强度高达100Mpa，且岩面起伏不平，高差悬殊。
钻孔桩均要求穿过覆盖层，并嵌入微风化岩层2.0米。
乌龙江为潮汐河流，十年一遇高潮水位为+4.48米，历年最低水位为-2.34米，历年最大潮差5.20米，设计施工水位按+4.5米考虑。
主河床面在-8.2m~-9.1m，局部冲刷线标高为-14.0米。
二、施工工艺（一）平台搭设水上钻孔平台由定位钢管桩，桩顶分配梁，桩间横向联结系，平台桁架等部分组成。
其中定位钢管桩由8毫米厚A3钢板卷制而成，直径φ1.0m，每墩插打8根，桩底标高均为-24.0米，桩顶分配梁主梁由2Ⅰ56工字钢组成，按横桥向布置成两组，经抄垫水平调整好位置后与桩顶焊牢。
桩间横向联结采用4根φ250毫米钢管将两组分配梁主梁进行水平焊连。
根据施工需要，各墩平台桁架按上、下方向拼装成平面尺寸为14.9×14.0米两个独立桁架，其中1#、4#墩用万能件拼装，桁高4.0米，平台顶标高+8.642米；2#、3#墩用拆装梁桁架杆件拼装，桁高2.5米，平台顶标高8.39米。
㈡护筒设置护筒底节5.4米段采用16mm厚A3钢板卷制而成，内径为φ2700mm，护筒底口焊接一道300mm高、10mm厚钢板加固环，以增加底口刚性和强度，其余各节采用12mm厚钢板制造。

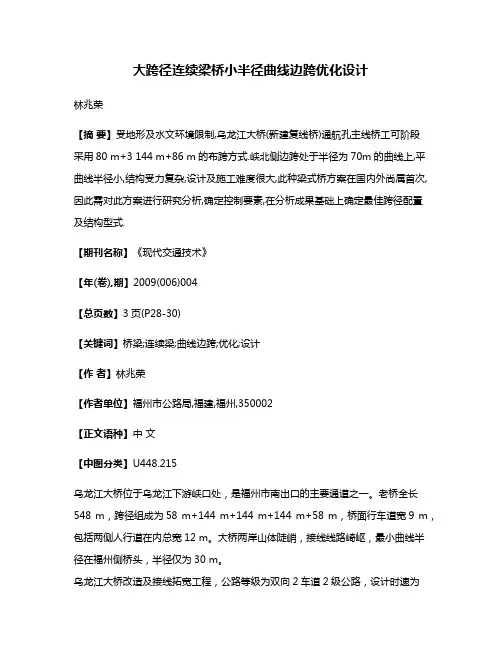

大跨径连续梁桥小半径曲线边跨优化设计
