阐述零序电流保护的定义
阐述零序电流保护的定义

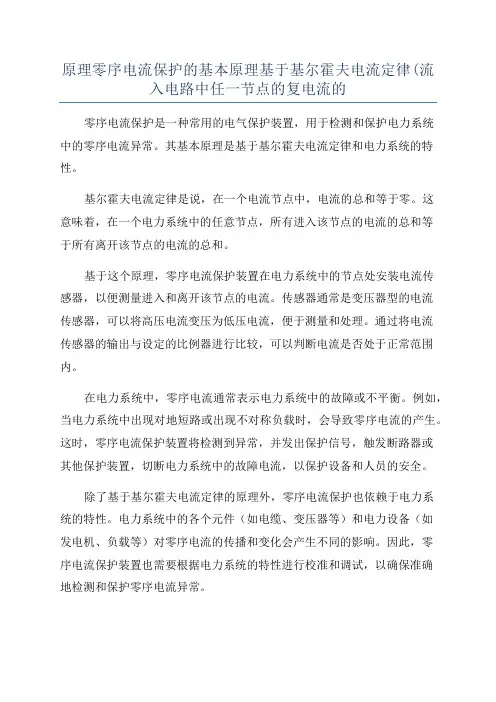

一、零序电流保护的定义及分析
零序电流保护又叫接地保护，其动作电流来源于A、B、C三相和O线的电流。当线路发生单相接地时会导致三相严重不平衡，从而导致保护装置动作。三相的不平衡电流是三相电流的矢量和。将三相电流按照相序进行对称分解，可以得到三相电流的零序分量，即零序电流。
若要实现零序电流保护，需将A、B、C三相经过零序电流保护装置的电流互感器但O线禁入；或者将O线经过电流互感器，A、B、C三相禁入。同时，零序电流保护的动作电流整定值必须大于系统正常运行时的最大三相不平衡电流、谐波电流及正常泄露电流之和，且发生接地故障时必须正常动作。
零序电流保护的最大特点是：
（1）零序电流保护的灵敏度高，零序电流保护的动作时限也较相间保护为短；
（2）零序电流保护受系统运行方式变化的影响要小得多，零序I段的保护范围较大，也较稳定，零序Ⅱ段的灵敏系数也易于满足要求；
（3）当系统中发生某些不正常运行状态时，例如系统振荡，短时过负荷等、三相是对称的，相间短路的电流保护均将受它们的影响而可能误动作，因而需要采取必要的措施予以防止，而零序保护则不受它们的影响；
（4）零序功率方向元件无死区。
（5）零序电流保护简单、经济、可靠，因而获得了广泛的应用。
（6）对于短线路或运行方式变化很大的情况，零序电流保护还不能满足系统运行所提出的要求；
（7）随着单相重合闸的广泛应用，在重合闸动作的过程中将出现非全相运行状态、再考虑系统两侧的电机发生摇摆，则可能出现较大的零序电流，因而影响零序电流保护的正确工作，此时应从整定计算上予以考虑，或在单相重合闸动作过程中使之短时退出运行；
（8）当采用自耦变压器联系两个不同电压等级的网络时（例如110kV和220kV电网）、则任一网络的接地短路都将在另一网络中产生零序电流，这将使零序保护的整定配合复杂化，并将增大第Ⅲ段保护的动作时限。
广州地铁APM线10KV供电系统采用了零序保护，在其系统的REF 542PLUS内部描述为“低定值无方向接地故障保护”。
二、零序电流的计算
在具体的设置中，通常主要是分为灵敏I段和不灵敏I段。零序三段，四段保护是针对于限时的零序电流保护而言的，也就是你所说的三段式零序保护的第二段，三段式零序电流保护包括无时限零序电流保护，限时零序电流保护和零序过电流保护，其中在无时限的零序电流保护中包括灵敏I段和不灵敏I段，灵敏I段的动作电流小，考虑线路的三相不同期和系统振荡情况下的电流，不灵敏I 段不需要考虑这两种情况所以动作电流比灵敏I段动作电流大些，灵敏度也就灵敏I段小，限时零序电流保护也分这两种情况，这就是所谓的III段，IV段的零序电流保护。
四、在零序电流保护的实际运用中应注意的问题分析
（1）当电流回路断线时，可能造成保护误动作。这是一般较灵敏的保护的共同弱点，需要在运行中注意防止。就断线机率而言，它比距离保护电压回路断线的机率要小得多。如果确有必要，还可以利用相邻电流互感器零序电流闭锁的方法防止这种误动作。
（2）当电力系统出现个对称运行时，也会出现零序电流，例如变压器三相参数个同所引起的不对称运行，单相重合闸过程中的兩相运行，三相重合闸和手动合闸时的三相断路器不同期，母线倒闸操作时断路器与隔离开关并联过程或断路器正常环并运行情况下，由于隔离开关或断路器接触电阻三相不一致而出现零序环流，以及空投变压器时产生的不平衡励磁涌流，特别是在空投变压器所在母线有中性点接地变压器在运行中的情况下，可能出现较长时间的不平衡励磁涌流和直流分量等等，都可能使零序电流保护启动。
（3）地理位置靠近的平行线路，当其中一条线路故障时，可能引起另一条线路出现感应零序电流，造成反分向侧零序方向继电器误动作。如确有此可能时，可以改用负序方向继电器，来防止上述方向继电器误判断。
（4）由于零序方向继电器交流回路平时没有零序电流和零序电压，回路断线不易被发现；当继电器零序电压取自电压互感器开口三角侧时，也不易用较直观的模拟方法检查其方向的正确性，因此较容易因交流回路有问题而使得在电网故障时造成保护拒绝动作和误动作。
结束语
综上所述，尽管近年来我国对零序电流保护的研究投入了大量的精力，但由于长期以来在此领域理论与实践上的缺失，导致在实际的应用过程中还存在着部分的问题，这将在以后的工作中继续进行深入分析和研究。
参考文献
[1]《剩余电流动作保护装置的安装和运行》GB13955-2005中国计划出版社
[2]江苏省电力公司编著.20 kV配电系统技术导则[Z].2007
