背投彩电投会聚调试方法
HDT系列背投电视维修手册1130
1.1主要芯片介绍
（1）微处理芯片M37281EKSP
M37281EKSP是三菱公司生产的单片CMOS8bit微控器，采用52脚缩小间距，DIP塑料封装，具有多路PWM输出，A/D转换口，以及On-Screen-Display功能，其CPU引脚说明见表1。
2、电源扫描电路-------------------------------------------------------------------07
3.保护电路------------------------------------------------------------------------08
一.高清背投概述
1投影电视简介
背投影电视是目前国际上发展迅速的、在国内市场上增长较快的家用新型视像产品。所谓背投影，就是相对观众而言将光线从屏幕后面投射到屏幕上显示图像的投影方式，家用型背投影电视一般是利用反射镜将红、绿、蓝三色投影管发出的光线经反射镜投向屏幕，这样就可以缩短机身的厚度，与家具向配适应家居的摆设。
4
P41/INT2
输入
REMOTE遥控脉冲输入。
5
P42/TIM2
输入
BUSY会聚模块检测电平输入，当数字会聚模块发出为高电平时，屏幕显示会聚网格，会聚电流有输出，进入会聚调整状态，主机CPU不接收电视遥控输入，本机按键处理与否皆可；
6
P43/TIM3
输入
同步检测，脉冲输入，来自AV板同步分离；用于电视信号的同步检测，判断有无信号输入。
（7）BBE音响效果，eala原声环绕自带前置扬声器，采用高保真声音处理，东芝功放处理芯片，全面增强声音效果，为您构建家庭影剧院系统。
投影设置小窍门-投影机最简单调试方法
投影设置小窍门-投影机最简单调试方法投影设置小窍门投影机最简单调试方法随着高清影音时代到来，包括大屏幕电视、显示器在内的显示产品持续热销，其中就连消费者以前很少接触的家用投影机也变得好卖了许多。
不过，相比传统的家电产品，投影机无论在安装还是调试方面都要复杂不少。
作为一种精密的光学设备，投影机的使用方法与许多家电产品有所不同，在使用之中，有不少注意事项需要提前阅读。
今天，小编主要介绍一些投影机菜单中的主要功能与调试方法，希望对于刚刚接触投影及的新手带来一些帮助。
画面颠倒怎么办？投影方式需设置正确在日常使用中，投影机最常见的安装方式无外乎吊装与正投两种。
但是，由于每款投影机的镜头规格不同，其产品在投影距离与投射角度上存在差异，因此在购买或安装投影机前，要根据说明书中的投射距离参数计算安装位置。
一些高端产品具备镜头位移功能点击此处查看全部新闻图片在一些中高端家用投影机中，用户可以通过镜头位移功能调整画面位置，而且画面质量不会降低。
通过这一功能，投影机的安装范围大幅扩大，能够安置在沙发一旁的边桌或者专业器材架上，特别适合不便于吊装投影机的家庭。
当然，这些具备位移功能的产品，售价要更贵一些。
投影方式确保设置正确点击此处查看全部新闻图片无论投影机采用吊装还是正投，首先要在菜单中选择相应的投影方式，才能获得方向正确的显示画面。
否则，可能会出现画面颠倒的情况，此时调整投影方式即可解决。
画面变形咋办？尝试使用梯形校正功能与安装显示器、平板电视相似，投影机同样不能放在不平稳的表面或架子上，最好能够水平放置，此时投影画面最清晰，且不会出现梯形畸变。
如果需要向上投影时，投影机倾斜角度不应超过15度，否则将会影响投影机的使用寿命。
一些投影机具有自动梯形校正功能点击此处查看全部新闻图片当投影机向上投影时，画面会变成梯形，而不是标准的长方形，用户可以通过投影机的梯形校正功能进行修复，有些投影机具备自动会进行自动梯形校正，无需手动干预。

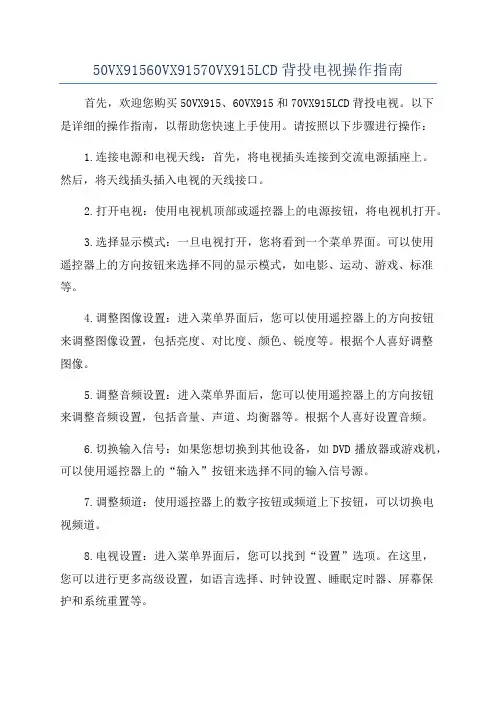

50VX91560VX91570VX915LCD背投电视操作指南
50VX91560VX91570VX915LCD背投电视操作指南首先，欢迎您购买50VX915、60VX915和70VX915LCD背投电视。
以下是详细的操作指南，以帮助您快速上手使用。
请按照以下步骤进行操作：1.连接电源和电视天线：首先，将电视插头连接到交流电源插座上。
然后，将天线插头插入电视的天线接口。
2.打开电视：使用电视机顶部或遥控器上的电源按钮，将电视机打开。
3.选择显示模式：一旦电视打开，您将看到一个菜单界面。
可以使用遥控器上的方向按钮来选择不同的显示模式，如电影、运动、游戏、标准等。
4.调整图像设置：进入菜单界面后，您可以使用遥控器上的方向按钮来调整图像设置，包括亮度、对比度、颜色、锐度等。
根据个人喜好调整图像。
5.调整音频设置：进入菜单界面后，您可以使用遥控器上的方向按钮来调整音频设置，包括音量、声道、均衡器等。
根据个人喜好设置音频。
6.切换输入信号：如果您想切换到其他设备，如DVD播放器或游戏机，可以使用遥控器上的“输入”按钮来选择不同的输入信号源。
7.调整频道：使用遥控器上的数字按钮或频道上下按钮，可以切换电视频道。
8.电视设置：进入菜单界面后，您可以找到“设置”选项。
在这里，您可以进行更多高级设置，如语言选择、时钟设置、睡眠定时器、屏幕保护和系统重置等。
B和HDMI连接：如果您希望通过USB或HDMI连接将电视与其他设备连接，可以使用电视背面的相应接口。
然后，在菜单界面上选择相应的输入信号源以查看连接的设备。
10.关闭电视：如果您想关闭电视，可以使用电视顶部或遥控器上的电源按钮将其关闭。
祝您使用愉快！。
长虹背投维修手册
8． 该处会聚调整完毕后，按“ ”键解除光标锁定（光标重新变为绿色，“LOCK”转变 为“MOVE”）;
9． 再按“P -/+”、 “VOL -/+”键，将光标移至其他需要调整会聚处，重复第 6--8 条的步 骤，以实现对其余各处会聚的调整；(整个绿色会聚完全调试完毕的绿色会聚网格状态应
会聚网格颜色转换为红绿蓝三色的重合色（此三色完全重合处的会聚网格应为白色）; 16. 按“电子相册”键将光标转换为蓝色;(进入蓝色会聚调整状态) 17. 重复第 6—11 项的步骤，使蓝色会聚线与绿色会聚线完全重合,并存储和备份所调会聚数
据； 18. 存储、备份完毕所有调整后的会聚数据后，按“WOW”键退出会聚调整模式(退出会聚
十．PDT-3B 机芯会聚细调图例 注：● 调试过程中请注意所显示的网格颜色状态和光标颜色状态，以及字符显示的状态。
● 各种信号模式（PAL-60Hz 精密、PAL-75Hz 动态）状态下的会聚需要分别调试。 细 调 步 骤 图 例：
会聚异常
1．按住遥控“静音”
情况示例
键不放，再按本机“菜 单” 键
11. 然后按数字键“9” 对调整后的会聚数据进行备份（备份数据时的情形与存储数据时 的情形相同）；
12…绿色会聚调整并存储、备份完毕后，反复按遥控器上的“演示”键，直至屏幕所显示的 会聚网格颜色转换为 R、G 两色的重合色（此两色完全重合处的会聚网格应为黄色）;
13. 此时再按“电子相册”键将光标转换为红色(进入红色会聚调整状态); 14. 重复第 6—11 项的步骤，使红色会聚线与绿色会聚线完全重合； 15. 红色会聚调整并存储、备份完毕后，反复按遥控器上的“演示”键，直至屏幕所显示的
提高CRT背投电视墙单元亮度均匀性的电路校正方法
提高CRT背投电视墙单元亮度均匀性的电路校正方法
廖谨伟;林祖伦;张义德
【期刊名称】《电子质量》
【年(卷),期】2004(000)010
【摘要】本文介绍了一种针对彩色CRT型的背投影电视墙单元亮度均匀性的电路校正方法,并讲述了电路的实现方法及原理,解决了对于CRT投影电视墙亮度均匀性差的问题.本方案的优点在于不损失CRT电视墙总亮度的同时,电路较为简单并容易实现,对于不同的CRT背投电视墙可以实现自适应的校正过程.
【总页数】2页(P14-15)
【作者】廖谨伟;林祖伦;张义德
【作者单位】成都电子科技大学光电信息学院,成都市,610054;成都电子科技大学光电信息学院,成都市,610054;成都电子科技大学光电信息学院,成都市,610054【正文语种】中文
【中图分类】TN949.6
【相关文献】
1.集成光场三维显示亮度均匀性校正方法 [J], 王涵;夏新星;于超;钟擎;高茜珏;李海峰;刘旭
2.CRT背投彩电的会聚校正方法及调整原则 [J], 费民权
3.基于校正系统的LED显示屏亮度均匀性评估方法 [J], 杨城;梁晓霞
4.创维CRT背投系列电源电路原理分析 [J], 阿斗
5.投影显示系统屏幕亮度均匀性及校正方法 [J], 王峰;李华;庄磊;张文铭
因版权原因，仅展示原文概要，查看原文内容请购买。
背投电视机基本知识
。背投的电视的基本原理是把我们平常所说的投影机和 荧幕融为一体。投影机投射图像要经过几次反射才能投 射到荧幕上，所以背投式投影对于反射镜有很高要
求。首先是不能变形，其次是反射率要高。在反射率方 面，它和普通光学玻璃反射的方法不同，背投式投影是 采用反射率较高的正面反射方式。投影机是投影显
示系统重要部件，其性能参数主要有亮度、对比度、解 析度等等，其性能的好坏就代表着荧幕显示的好坏。在 现阶段，大屏幕的背投电视大致可以包括三类：等
视就是这种原理的产物。背投电视原理背投电视从其工 作原理上看，接收部分的原理与普通彩电基本相同，而 最大的区别在于接收电视信号后的处理上。普通彩
电收到视频信号后通过显像管直接显示到屏幕上，而背 投影彩电接收到信号后，通过电路处理，再经会聚电路 和数字滤波电路优化处理，将其传输给并排放置的
红（R）、绿（G）、蓝（B）3只单色投影管。3只投影管 产生的电视图像分别经过透镜放大，而经反射镜反射到 投影屏上合成为一幅完整的大屏幕彩色图像
”数字键，就能进入相位调整项目。
感谢您的阅读，欢迎推荐和关注！
水星家纺 /
谢谢！
根据所用DMD的片数，DLP投影机可分为：单片机、两片 机、三片机。背投电视重影背投电视重影说明会聚线路 出现故障，先进行会聚调整，若调整无效那
么可能是硬件故障，但是是会聚功放块坏还是会聚盒坏 或者是会聚电压不正常这个还有待检测。这是一个常见 故障，易坏的是STK392-110会聚块。会
聚调整方法是：按遥控器上的“菜单”键出现“菜色中 心”，选择菜色中心功能时出现绿色的“+”字键，按遥 控器上的“画中画”功能键，再连续按“103
背投电视机基本知识
投影和反射原理，将屏幕和投影系统置于一体的电视显 像系统。在投影显示设备中，按其投影方式投影显示分 为正投影和背投影两种方式。正投影最直接的应用
投影仪调试使用方法
导读：朋友都应该知道投影仪是一个什么设备，但是大家知道笔记本电脑如何了解投影仪吗，投影仪连接笔记本电脑的方法大家又了解多少呢，笔记本与投影仪连接的时候我们应该注意哪些事项呢。
小编这里就给大家说下投影仪连接电脑，笔记本连接投影仪和电脑如何连接投影仪的相关知识，看看小编提供给大家的投影仪连接笔记本电脑的方法适不适合你的需要。
随着笔记本电脑和投影仪的普及，很多公司和学校都用上了投影仪作为培训和教学的主要用材，但是有时也难免出现突发情况需要用便于携带的笔记本电脑连接投影仪使用，但是投影仪连接电脑并不是一件很容易的事情，如果不掌握好方法就很有可能导致投影仪不能够正常的投放出电脑所显示的图像，那要电脑如何连接投影仪呢？投影仪连接笔记本电脑的方法参考：1、用VGA数据线连接好：笔记本输出口为VGA，就是有15个孔的梯形插口；投影机输进口也是15孔的，上面有INPUT就是进的意思，不要插在了OUT上，再选择投影机菜单的信息输入：VGA1，电脑1，RGB1都行。
2、假如投影没显示，请按切换键。
Fn+功能键F1-F10中（LCD/CRT，要么是个小电视的图标），三次切换可分别投影模式。
笔记本独显/笔记本+投影机双屏显示/投影要独显三种模式。
3、有的笔记本按切换组合键没有用的，那就在电脑桌面上右键，看看有没有显卡设置这一项（如：NVIDIA 控制面板）字样，里面有三种投影模式，选择其一"电脑/电脑+监督器/监督器"或者“LCD/LCD+CRT/CRT。
4、不在将笔记本显卡分辨率设的太高，投影时，设到1024*768，这是4:3的尺度投影模式.用完投影后你再设回你笔记本的最佳分辨率。
做到上面四点，基本上都会解决题目的，假如还不行，请往下看：5、在电脑桌面上右键，属性---设备----高级----找到显卡设置项，里面有关于外部显示和笔记本显示的模式，选择想要的(这里有：常规，颜色治理，适配器，监督器，疑难解答等）和显卡设置项在一起的。
背投电视会聚电路常见故障
海信CRT 背投电视会聚电路常见故障会聚是指RGB 三种颜色在屏幕上重合，对CRT 投影电视来说，会聚控制性显得格外重要，因为它有RGB 三个CRT ，平行安装在支架上，要想做到图像完全会聚，必须对图像各种失真均能校正机器位置的变化，会聚也要重新调整,因此对会聚的要求，一是全功能，二是方便快捷，会聚有静态会聚和动态会聚，其中动态会聚有倾斜，弓形、幅度、线性、梯形、枕形等功能，每一种功能均可在水平和垂直两个方向上进行调整，除此之外，还可进行非线性平衡，梯形平衡，枕形平衡的调整，海信高清背投具有点会聚功能，它将全屏幕分为208（13*16）个点,在208个点上逐点进行调整，所以屏幕上每一点都做到精确会聚。
会聚电路自身有1个cpu,与电视cpu 并联。
在接收电视节目时，显示正常的图像，当需要调整会聚时，会将图像切换到会聚发生网格13*16条线，用于调整图像会聚情况，并且将调整以后的数据保存在会聚单元的存储器内。
1.没有经过调整的三个电子枪打到屏幕上的光栅现象。
2.调整之后的三个电子枪打到屏幕上的光栅现象为了解决重合问题，背投电视机采用了电磁会聚线圈，安装在三个枪的管颈上。
外部电路向线圈输入电流形成磁场，从而精确的调整画面的形状和位置，使RGB重合在一起形成清晰的图像。
控制框图汇聚部分部分常见故障有：a)反馈电阻开路：反馈电阻在电路中一般使用高功率小阻值的电阻，长期高温，极易损坏，损坏后导致相应颜色的会聚失真。
b)模块失效：即放大电路功率输出部分损坏，导致无法对会聚电路送来的模拟信号无法放大，造成图像会聚不良。
或是模块短路导致电源负载过重，引起整机保护不启动。
c)会聚单元不良：会聚单元一般是将会聚CPU和会聚方格产生电路以及RH、RV、GH、GV、BH、BV输出驱动在一起，所以损坏后一般是烧模块，某个颜色或多个颜色H横向或V竖向不可调。
d)汇聚不显示：会聚进行调整时要产生16*13的方格信号，需要行场脉冲和CPU的控制信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
背投彩电投会聚调试方法
长虹各型背投彩电会聚状态下遥控器功能键介绍：
51PT28A 精显及精显王背投彩电（DP5188）
会聚进入用K8G遥控器，音量关为“0”，按一次静音键，再按静音键和本机“菜单”键，屏幕上显示维修状态“S”字符；再按遥控器“会聚”键进入会聚调试状态。
K9E遥控器，音量关"0"，按遥控器“静音”键直到出现白色，再按本机“菜单”键进入维修调试状态。
再遥控器“返回”键进入会聚调试状态。
精显背投分：1.PAL 制逐行扫描模式、2.PAL制运动补偿模式、3.NTSC制逐行扫描模式、4.NTSC制运动补偿模式、5.DVD －PAL制运动补偿模式、6.DVD－PAL制逐行扫描模式、7.DVD－NTSC制逐行扫描模式、8.DVD －NTSC制运动补偿模式、9.VGA模式会聚调试过程。
精显王背投彩电分：PAL、NTSC和VGA三种格式会聚调试。
DVD下的PAL或NTSC制信号，只须在接收DVD－PAL或DVD－NTSC制信号下，并在会聚调试状态中，按“丽音键”即可将TV－PAL或TV－NTSC制会聚调试进行拷贝，再作会聚细调后可正常显示。
在会聚调试过程中，不要按“图文”键进行数据清“0”。
注：“S”模式下，定不要乱动参数“INIT”项，否则造成出厂维修数据以及会聚初相位值被初始化。
会聚状态下遥控器功能键介绍
代表机型51PT28A（K8G）DP5188（K9E）
进入或退出会聚调试状态“会聚”键“返回”键
切换测试方格信号颜色“显示”键“显示”键
会聚光标颜色切换“画中画”键：“主、子画面切换”键
粗调、细调模式切换“图象”键“图象模式切换”键
点或线调整模式切换。
“多视窗”键“数位”键
保存数据“菜单”键“菜单”键
步长设定，可调节调试速度“CH＋、CH－”键AV状态下，SET UP调光标速度
选择测试信号种类“声音”键
会聚测试信号与图象信号叠加“P－AV”键“画中画”键
锁定或激活光标“静音”键“静音”键
会聚数据清零，“日历”键“图文”键
会聚初相位调节菜单“AV”键
退出“S”模式遥控关机“画面静止”键
数据复制“丽音”键
频道加、减键和音量加减键为功能复用键，调整参数或移动光标。
HP系列背投彩电会聚状态下遥控器功能
1．“返回”—会聚数据清零；11．“AV”—会聚调试模式选择菜单；2．“SVGA”—进入会聚、退出会聚；12. “CH+”—步长（STEP）增加1；3．“变频”—会聚测试网格颜色变换；13.“CH-”—步长（STEP）减少1；4．“BBE”—会聚光标颜色变换；14. “8” —聚焦调整开关；5．“数位”—会聚调试点线模式切换；15．“9”—会聚调试数据备份；6．“定时”—会聚网格与图象叠加；16．“0” —读取会聚备份数据；7．“静音”—会聚调试点锁定；17．“音量+”—会聚光标右移；8．“POWER”—会聚数据存储；18．“音量-”—会聚光标左移；9．“静止”—读当前会聚数据；19．“节目+”—会聚光标上移；；10．“显示”—粗调、细调范围；20．“节目-”—会聚光标下移
会聚粗调参数
51PT28A DP5188
1. 绿水平中心DCGH；
2.绿场中心DCGV
3.绿行倾斜KGH2；
4.绿行幅KGH1
5.绿场倾斜KGV3；
6.绿场幅KGV2 1. DCGH：绿水平中心；2.DCGV：绿场中心3.绿行倾斜KGH3；4.绿行枕形失真KGH15.绿行幅KGH2；6.绿场枕形失真KGV2
7.绿场梯形失真KGV1；
8.绿场倾斜KGV3
1.红水平中心DCRH；
2.场中心DCRV调整
3.红行倾斜（KRH3）；
4.红行线性（KRH2）
5.红行幅（KRH1）；
6.红场枕形校正（KRV2）
7.红场梯形校正（KRV1）；
8.红场倾斜（KRV4）
9.红场幅（KRV3）1.DCRH：水平中心；2.DCRV：场中心调整3.红行倾斜KRH2；4.红的行线性KRH15.红的行幅KRH3；6.红的场梯形校正KRV17.红的场倾斜KRV2
1.蓝水平中心“DCRH”、蓝场中心“DCBH”
2.蓝行倾斜（KBH3）；
3.蓝行线性（KBH2）
4.蓝的行幅（KBH1）；
5.蓝场枕形校正（KBV2）
6.蓝场梯形蓝的行倾斜KBH2；4.蓝的行线性KBH15.蓝的行幅KBH3；6.蓝的场梯形校正KBV1
7.蓝的场倾斜KB校正（KBV1）；7.蓝场倾斜（KBV4）
8.蓝场幅（KBV3）1.蓝水平中心：DCRH；2.场中心“DCBV”3.V2
HP、CHD、JP系列背投彩电粗调参数
绿色会聚的粗调：按“AV”键切换到粗调模式状态，再按频道加减键，按以下顺序进行调整：（调整后的图象应达到90%的良好会聚）11.调整绿色场中心位置（DCGV），使测试网格的场中心与屏幕中心重合；2．2.调整绿色南北枕校校正（V1H2GV），使绿色网格南北失真最小；3.调整绿色场梯形校正（V1H1GV），使绿色网格场梯形失真最小；4．4.调整绿色场倾斜（H1GV），使绿色网格场倾斜失真最小；5．5.调整绿色场幅（V1GV），使场幅满足93%的重现率；6．6.调整绿色行中心位置（DCGH），使测试网格的行中心与屏幕中心重合7.调整绿色行倾斜（V1GH），使绿色网格行倾斜失真最小8.调整绿色行线性
（H2GH）；使绿色网格行线性失真最小9．9.调整绿色行幅（H1GH），使行幅满足93%的重现率；（行线性与行幅反复调整，并同时兼顾图像的重现率，直到将图像水平位置调整到最佳状态）1010.调整绿色行的枕校校正（V2H1GH），使绿色网格东西枕校失真最小；1111.调整绿色行的弓形校正（V2H2GH），使绿色网格弓形失真最小；（行的枕校校正与行的弓形校正在调整时是相互影响的，调整时应反复调整这两项）。
红色会聚的调整：在会聚状态下，按“变频”键切换为红、绿二色的网格状态；按“BBE”键，使光标切换为红色。
按以下顺序调整，调整的方法与绿色相同：1.调整红色场中心位置（DCRV），使红色网格的场中心与绿色网格中心重合；2．2.调整红色南北枕校校正（V1H2RV），使红色网格南北失真最小；333.调整红色场梯形校正（V1H1RV），使红色网格场梯形失真最小；4．4.调整红色场倾斜（H1RV），使红色网格场倾斜失真最小；5.5．调整红色场幅（V1RV），使场幅满足93%的重现率；6.6．调整红色行中心位置（DCRH），使红色网格的行中心与绿色网格中心重合；777.调整红色行倾斜（V1RH），使红色网格行倾斜失真最小；8.8.调整红色行线性（H2RH）；使红色网格行线性失真最小9．9.调整红色行幅（H1RH），使行幅满足93%的重现率；1010.调整红色行的枕校校正（V2H1RH），使红色网格东西枕校失真最小；1111.调整红色行的弓形校正（V2H2RH），使红色网格东西弓形失真最小；1212.红色的细调数据调整（方法与绿色一样），最终使屏幕方格变为黄色。
蓝色会聚的调整：在会聚状态下，按显示键使屏幕出现红、绿、蓝三色网格状态，按“BBE”键，使光标切换为蓝色。
按以下顺序调整：1．1.调整蓝色场中心位置（DCBV），使蓝色网格的场中心与绿色网格中心重合；2．2.调整蓝色南北枕校校正（V1H2BV），使蓝色网格南北失真最小；2. 调整蓝色场梯形校正（V1H1BV），使蓝色网格场梯形失真最小；4．调整蓝色场倾斜（H1BV），使蓝色网格场倾斜失真最小；5．5.调整蓝色场幅（V1BV），使场幅满足93%的重现率；6．6.调整蓝色行中心位置（DCBH），使蓝色网格的行中心与绿色网格中心重合；7.调整蓝色行倾斜（V1BH），使蓝色网格行倾斜失真最小8.调整蓝色行线性（H2BH）；使蓝色网格行线性失真最小9．9.调整蓝色行幅（H1BH），使行幅满足93%的重现率；10．调整蓝色东西枕校校正（V2H1BH），使蓝色网格东西枕校失真最小；11．调整蓝色行弓形校正（V2H2BH），使蓝色网格行弓形失真最小；12．蓝色的细调数据调整（方法与绿色一样），最终使屏幕方格变为白色。
附KP系列背投彩电会聚调整功能键介绍：
1. 会聚调整用遥控器：KPT7B、KPT3C
2.进行会聚调整时，遥控器相关按键功能说明
静止：进入/退出会聚调整模式；
节目＋/节目－：光标没有锁定时，上下移动光标；锁定后，上下会聚调整；变频：转换会聚网格颜色；
图像：光标颜色转换；
点播：点/线调整模式转换；
POWER：存贮当前会聚数据；
定时：会聚网格与图像叠加；
AV：会聚调整模式选择；
静音：锁定/解除锁定光标；
音量＋/音量－：光标没有锁定时，左右移动光标；锁定后，左右会聚调整；9：会聚数据备份；
0：读取备份会聚数据；
返回：数据清零；
显示：90%和100%切换；
声音：显示传感器AD值；
数字3/数字7：加快/减慢会聚调试速度；
数字2：HOR ON/OFF；
？：灵智会聚参数调整。
