第50卷第4期 V〇1.50 No.4红外与激光工程Infrared and Laser Engineering2021年4月Apr. 2021基于红外T D L A S技术的高精度C02同位素检测系统的研制侯月S黄克谨\于冠一3,张鹏泉p(1.北京化工大学信息科学与技术学院，北京100029;2.杭州电子科技大学电子信息学院，浙江杭州310018;3.天津大学建筑学院，天津300〇72)摘要：对天然气分布监测，高精度地检测C02同位素是非常重要的。
采用可调谐二极管激光吸收 光谱（TDLAS)技术，通过13C02/12C02在4.3 urn处的吸收谱线，实现高精度C02同位素检测。
该检测 系统由工作在连续波模式下的中红外间带级联激光器（ICL)、长光程多通池（MPGC)和中红外碲镉汞 (MCT)探测器组成。
针对13(：02和12(：02两条吸收谱线强度受温度影响的问题,研制了 M PGC高精度 温度控制系统。
实验中，配置5种不同浓度的C02气体对检测系统进行标定，响应线性度可达0.999 6。
结果表明，当积分时间为92 s时，同位素检测精度低至0.013 996。
，具备实际应用价值。
关键词：红外气体检测；032同位素；中红外间带级联激光器；长光程多通池；中红外碲镉汞 探测器；高精度温度控制系统中图分类号：TM921.51 文献标志码：A DOI：10.3788/IRLA20200083Development on high precision C02 isotope measurement systembased on infrared TDLAS technologyHou Yue1,H uang Kejin1,Yu Guanyi3,Zhang Pengquan2*(1. College of Information Science & Technology, Beijing University of Chemical Technology, Beijing 100029, China;2. School of Electronics and Information, Hangzhou Dianzi University, Hangzhou 310018, China;3. School of Architecture, Tianjin University, Tianjin 300072, China)Abstract: For natu ral gas distribution m onitoring,it is very im portant to m easure th e C02isotope with high precision.In th is paper,th e tunable diode laser absorption spectrum(TDLAS)technology was adopted to realize th e high precision C02isotope m easurem ent through th e absorption spectrum lin e of13C02/12C02at4.3 |im.The m easurem ent system consisted of a m id-infrared in terban d cascade laser(ICL)operating in a continuous wave m ode,a long-path m ultipass cell(MPGC)and a m id-infrared m ercury cadm ium telluride(MCT)detector.Aiming a t th e problem th at th e intensity of13C02an d12C02absorption spectra was affected by th e tem perature,an MPGC high precision tem perature control system was developed.In th e experim ent,five C02gases of different concentrations were configured to calibrate th e m easurem ent system,and th e response linearity was up to0.999 6. The results show th at when th e integral tim e is92 s,th e isotope m easurem ent precision is as low as0.013 9%〇, which has practical application value.Key words: infrared gas detection;C02isotope;m id-infrared interban d cascade laser;long-path m ultipass cell;m id-infrared m ercury cadm ium telluride detector;high precision tem peraturecontrol system收稿日期:2020-11-03;修订日期:2020-12-26基金项目:国家自然科学基金(21878011)第4期第50卷天然气与煤、石油等传统能源相比，其作为替代 能源具有清洁、高效、储量丰富等特点>2]。
基于TDLAS技术的可燃气体在线监测系统在燃气电厂的应用分析
基于TDLAS技术的可燃气体在线监测系统在燃气电厂的应用分析摘要：基于可调谐激光二极管吸收光谱技术的在线气体检测系统可用于燃气轮机机组厂区内调压站等区域的可燃气体浓度，具有24小时主动在线式监测，灵敏度高、响应速度快、不受其它气体交叉干扰，无需定期标定等突出优势。
本文在介绍运用波长调制技术的吸收光谱原理的基础上对此项技术进行应用分析。
关键词：TDLAS 可燃气体在线检测燃气轮机电厂1 TDLAS技术原理TDLAS(Tunable Diode Laser Absorption Spectroscopy)是可调谐二极管激光吸收光谱技术的简称，由于该二极管采用半导体材料制成，通常又称为可调谐半导体激光吸收光谱技术。
由于激光二极管的高单色性，因此可以利用气体分子的一条孤立的吸收谱线对气体的吸收光谱进行测量，从而可方便地从混合污染成分中鉴别出不同的分子，避免其他光谱的干扰。
采用可调谐激光二极管吸收光谱技术进行气体探测的主要优点是具有很高的灵敏度和较高分辨率，实用指标可以做到ppm量级，最高可以达到ppb量级。
所选用的工作波段水分和其他气体几乎没有吸收，使系统具有良好的选择性，不受其他成分的干扰。
1.1 光路结构光源发出的激光被分成3路。
第一路通过光纤直接进入检测器，用于确定激光强度，监测激光源的工作情况；第二路经过中央控制单元的内置参比池后被检测，用于确定系统的工作零点，进行系统的自标定；第三路经光缆传输至发射单元的准直器，经准直器后穿过气体管道中被测气体，被安装在管道直径相对方向上的接收单元中的近红外检测器接收，获得的测量信号通过标准电光转换模块转换成1660nm的激光通过光缆传回中央处理系统，然后再经标准光电转换模块转换成电信号，经过后续处理后得到气体浓度。
1.2 中央控制系统中央控制系统是分析仪的核心，中央处理器电路通过通讯电路控制激光二极管的电流驱动电路，温度控制电路以及波长调制信号电路，以产生需要的激光源，传感器及其前置放大电路接收经过被测气体的激光，转换成电信号，测量信号处理电路对该电信号进行相敏检波处理，获得二次谐波信号，然后通过中央处理器电路的AD转换端口，转换成数字信号进行进一步处理。
基于TDLAS技术在线监测烟气排放一氧化碳的应用
② 当满足式②条件要求时，被测气体浓度结果会呈现较 好的线性，从而利用泰勒级数展开式①可近似等于式③。
本文介绍一种基于TDLAS技术应用于在线监测烟气 排放CO含量的激光气体分析仪，该分析仪在集成度和 小型化方面做出较大的改进。分析仪使用高稳定性的垂 直腔面发射激光器作为激光光源，通过低频三角波信号 和高频正弦波信号对工作在一定温度下的激光器输出波 长进行扫描和调制。激光器输出特定波长的激光经过被 测环境后由光电检测器接收并进行光电转换，将输出电 信号通过锁相放大器同步检波得到二次谐波信号，通过 二次谐波峰高等信息计算CO气体浓度。测试验证表明，
⑥
式⑥中：V2f为二次谐波分量；I0为光强直流分量信 号；K为标定系数。通过分析这些参数，即可得到被测 气体浓度信息。根据二次谐波信号和气体浓度之间的关 系，波长调制光谱技术能够用于多种环境下的气体含量 在线监测。
3 系统介绍 基于TDLAS技术工作原理，杭州因诺维新科技有限公
③ 为了提升被测气体探测下限水平，一般会选择高灵 敏度的波长调制光谱技术。利用波长调制光谱技术，使 用正弦信号调制和锁相放大器提取气体吸收信号的二次 谐波，这是抑制噪声的重要手段[7]。这种方法成功屏蔽 了在测量带宽范围外来自激光器、光电检测器及气体流 动等方面引来的噪声，具有灵敏度高、测量精度高和响 应速度快等优点。TDLAS系统中采用波长调制光谱技术 时，使用高频正弦波信号对激光发射频率调制，调制后 的激光发射频率为：
关键词：TDLAS；激光光谱；CO测量；在线监测 中图分类号：O433.4 文献标志码：A 文章编号：1006-5377（2019）04-0029-04
科技成果——基于TDLAS技术的激光在线气体分析技术
科技成果——基于TDLAS技术的激光在线气体分析技术技术开发单位山西国惠光电科技有限公司适用范围本技术适用于钢铁、冶金、石化、环保、生化、航天等行业的气体泄漏安全监测。
该技术弥补了目前市场上的“点”式测量探头只能测量空间某个“测量点”，有一定盲区的技术不足，实现了空间“线”区域的气体浓度测量，测量气体浓度可完全覆盖一定区域，弥补了“点”式测量原理的技术不足。
成果简介采用半导体激光调制光谱吸收技术（简称TDLAS技术）实现了O2、CO、CH4、CO2、H2S、NH3、HCN、H2O、HF、HCl等几十种工业过程气体浓度的实时测量，测量灵敏度可达到ppm、ppb级。
半导体激光吸收光谱（TDLAS）技术利用激光能量被气体分子“选频”吸收形成吸收光谱的原理来测量气体浓度。
由半导体激光器发射出特定波长的激光束（仅能被被测气体吸收），穿过被测气体时，激光强度的衰减与被测气体的浓度成一定的函数关系符合比尔朗伯定律，因此，通过测量激光强度衰减信息就可以分析获得被测气体的浓度。
关键技术关键技术一：TDLAS激光光谱分析技术。
采用先进的激光波长调制光谱分析技术来实现对气体浓度的反演测量，提高系统测量精度，使系统测量精度达到ppm级。
关键技术二：高精度、低噪声激光波长调试技术。
通过采用精密电子技术，达到对激光器温度精密控制，激光器工作电流的精密控制来实现对激光波长的精密调谐，温度控制稳定度要达到10mK的精度。
关键技术三：高性能数字信号处理嵌入式平台处理技术。
能够对测量信号进行高速采集，实时高速数据处理，数字信号滤波能功能，来实现设备的高灵敏度测量。
主要技术指标（1）以O2为例，气体测量量程：0-2%；系统测量时间：≤1s；线性误差：≤±2%F.S（测量范围）；量程漂移：≤±2%F.S（测量范围）；零点漂移：≤±2%F.S（测量范围）。
（2）防爆标志：ExdIIBT4；防护等级：IP65；电源：DC-24V/3A；吹扫气体：0.3-0.8MPa工业氮气；工业环境温度：-20℃到50℃。
化工行业在线气体分析系统的功能与应用

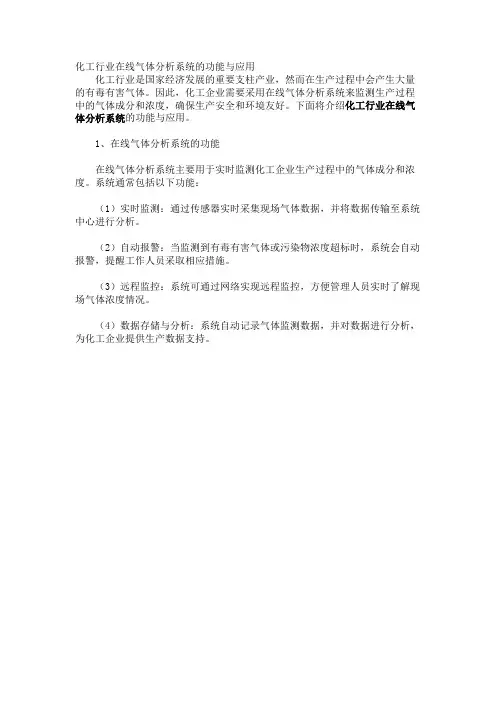

化工行业在线气体分析系统的功能与应用化工行业是国家经济发展的重要支柱产业，然而在生产过程中会产生大量的有毒有害气体。
因此，化工企业需要采用在线气体分析系统来监测生产过程中的气体成分和浓度，确保生产安全和环境友好。
下面将介绍化工行业在线气体分析系统的功能与应用。
1、在线气体分析系统的功能在线气体分析系统主要用于实时监测化工企业生产过程中的气体成分和浓度。
系统通常包括以下功能：（1）实时监测：通过传感器实时采集现场气体数据，并将数据传输至系统中心进行分析。
（2）自动报警：当监测到有毒有害气体或污染物浓度超标时，系统会自动报警，提醒工作人员采取相应措施。
（3）远程监控：系统可通过网络实现远程监控，方便管理人员实时了解现场气体浓度情况。
（4）数据存储与分析：系统自动记录气体监测数据，并对数据进行分析，为化工企业提供生产数据支持。
2、在线气体分析系统的应用化工行业在线气体分析系统广泛应用于化工生产、储运、环保等领域。
以下是几个典型应用场景：（1）化工生产：在化工生产过程中，实时监测有毒有害气体成分及浓度，确保生产安全。
（2）储运过程：对储运过程中的气体进行实时监测，防止泄漏事故发生。
（3）环保监测：对化工企业排放的气体进行监测，确保排放符合国家环保标准。
（4）安全防护：在易爆、有毒、有害等危险区域设置气体监测系统，及时发现安全隐患。
（5）设备维护：通过在线气体分析系统，监测设备运行状态，及时发现设备故障，提高设备运行效率。
化工行业在线气体分析系统具有实时监测、自动报警、远程监控等功能，可为化工企业提供准确的气体成分和浓度数据，确保生产安全，提高生产效率，降低环境污染。
随着科技的不断发展，在线气体分析系统将在化工行业发挥更大的作用。

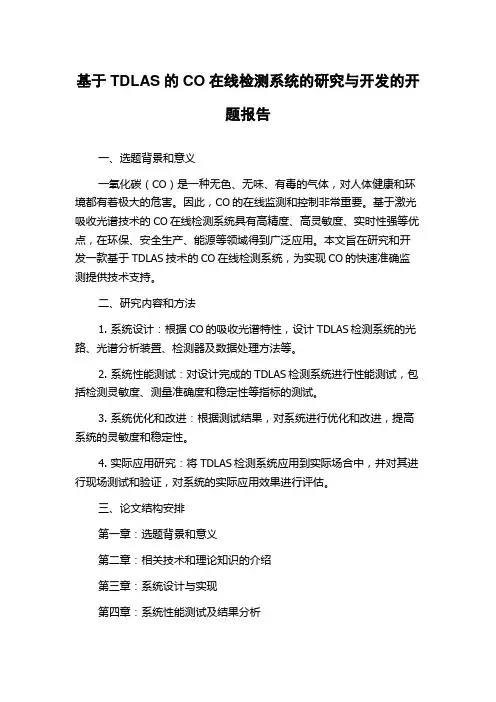

基于TDLAS的CO在线检测系统的研究与开发的开题报告
