ZnO_Zn的光致发光和电致发光性能
ZnO∶Zn的光致发光和电致发光性能3丛 亮,张俊英,王锡铭,薛道齐,王天民(北京航空航天大学理学院,材料物理与化学研究中心,北京100083)
摘 要: 在N2+H2还原气氛中以ZnO粉末为原料制备了ZnO∶Zn发光膜和粉末。利用X射线衍射、电子扫描显微镜、红外光谱仪、XPS、荧光分光光度计等测试手段表征了样品的结构、形貌、缺陷和发光性能。ZnO∶Zn发光膜具有六角纤锌矿晶体结构和良好的c轴取向,结晶性较好,晶粒颗粒均匀。ZnO∶Zn发光膜和粉末具有绿色的单谱光致发光和电致发光。发光薄膜的O1s结合能表明,此绿色发光与薄膜内的点缺陷状态密切相关。关键词: ZnO;发光;缺陷;蒸发沉积中图分类号: O472.3文献标识码:A文章编号:100129731(2007)09214142041 引 言ZnO是一种新型的IIB2VIA族具有六角纤锌矿结构的自激活宽禁带半导体材料。其室温下的禁带宽度为3.36eV,激子结合能高达60meV,比同是宽禁带材料的ZnSe(20meV)和GaN(21meV)都高出许多,更有利于产生室温下的激子发光。ZnO材料在气敏、压敏、紫外探测、光催化净化等领域都有广泛的应用。其优越的发光特性使其作为一种发光材料受到越来越广大的关注[1～3]。近来的研究表明,ZnO由于具有合适的禁带宽度、丰富的本征缺陷和离子易掺杂的特点而具有高场电致发光性能[3～5],由于其制备温度较低,具有其它电致发光氧化物所不具有的优点。ZnO发光膜的制备方法主要有化学气相沉积、磁控溅射、分子束外延、电子束蒸发、激光脉冲沉积、溶胶2凝胶提拉法等[6]。其发光光谱一般都包括380nm左右的近紫外峰和520nm左右的绿峰,其发光机理目前还没有统一的定论。一般认为近紫外发射源于带边激子复合跃迁,绿色发光是由ZnO制备过程中的本征缺陷造成的[7～9]。本文在还原气氛下制备了ZnO∶Zn发光膜和粉末。通过X射线衍射(XRD)、扫描电子显微镜(SEM)、红外光谱(FT2IR)、X射线光电子能谱(XPS)等测试方法研究了其结构、形貌及缺陷,并研究了其光致发光谱和电致发光性能。2 实 验ZnO∶Zn发光膜采用气相沉积法在玻璃或石英基片上生长。基片用弱碱性溶液洗净表面,再用丙酮和乙醇的混合溶液超声后浸泡在乙醇溶液中备用。实验用设备是在管式炉中套进一石英管,将分析纯ZnO
粉体放到Al2O3陶瓷舟中置于管内保温区;基片依次置于出气端托架上,用带孔橡皮塞封闭两端口,同时充以N2并逐步升温至300～400℃,待排净石英管内空气后通一定量的H2,气流稳定后继续升温至750℃,
令ZnO蒸发之后沉积到置于样品架的基片上,得到ZnO∶Zn发光膜,同时在Al2O3陶瓷舟中得到ZnO∶Zn发光粉。2h后停止加热,继续通混合气体自然冷却至室温,将样品拿出置于干燥皿中。作为对比,同时在空气中750℃加热得到ZnO粉体。所得发光膜及粉体用日本理学(Rigaku)D/
MAX22200型X射线衍射仪、DiglabFTS3000型红外光谱仪和PHI5300ESCA型X射线光电子能谱进行结构表征,利用HitachiS4200型扫描电子显微镜进行观察其微观形貌。样品的发光谱由HitachiF24500型荧光分光光度计测试分析所得。
3 结果与讨论在还原气氛中制备的ZnO,一般都会写作ZnO∶Zn,这是因为在还原气氛中热处理,部分晶格O会脱出,造成氧空位(VO)或锌间隙(Zni)的生成。图1为ZnO∶Zn发光膜的XRD图,与PDF标准卡片中(No.8620409)衍射峰峰位完全一致。在衍射角2θ=34.40°处的衍射峰非常强,对应于(002)晶面,并且半峰宽非常小,结晶性好,这通过SEM图也可以看出,说明生成的ZnO∶Zn发光膜是具有高c轴取向的六角纤锌矿结构的晶体。
图1 ZnO∶Zn发光膜XRD图谱Fig1XRDpatternsofZnO
4141 功 能 材 料 2007年第9期(38)卷3基金项目:国家自然科学基金资助项目(50302001,50672003)收到初稿日期:2007202228收到修改稿日期:2007206229通讯作者:张俊英作者简介:丛 亮 (1982-),男(回族),山东济南人,在读硕士,师承张俊英教授,主要从事特种功能材料的研究。 图2分别给出了经还原后ZnO∶Zn发光粉(a),沉积到基片上的ZnO∶Zn发光膜表面(b)及截面(c)(d)的扫描电镜照片。经还原后ZnO∶Zn粉体呈不规则球形颗粒,粒度分布较为均匀,粒径在1μm左右。沉积到基片的发光膜已经生长成六角形晶体,晶粒大小为2.5～3.5μm,比较致密,结合也很牢固,局部表面生长出棒状晶体。通过截面图可以看出发光膜厚度在10μm左右,但表面比较粗糙。ZnO经过蒸发到沉积的过程是结晶与晶体长大的过程,由于基底温度高(500℃左右)有利于晶粒的重排与生长,因此发光膜比
较致密,结合也牢固。但因为是一个不定向沉积的过程,表面还没有达到理想的平整度。
图2 ZnO∶Zn发光粉、ZnO∶Zn发光膜表面及截面的扫描电镜照片Fig2SEMimagesofZnO∶Znluminescencepowders,surfaceandcrosssectionofZnO∶Znluminescencefilm 图3给出了还原后的ZnO∶Zn发光膜及粉体的激发光谱和发射光谱,其中1#发光膜的基底温度为500℃左右,2#发光膜的基底温度为550℃左右,3#为炉内温度750℃左右时Al2O3舟内剩余的ZnO∶Zn发光粉。所有的样品发射光谱均在495nm处有一个半高宽为90nm的绿色宽谱带单一发光峰,对于这种绿色发光的原因,目前还没有统一的定论。一般认为是由缺陷能级之间的跃迁引起的。我们制备的ZnO∶Zn发光膜在N2+H2还原气氛中缺氧状态下生长,生成的氧空位(Vo)和锌间隙(Zni)等本征缺陷的机会增加。从能带观点来看,495nm(2.51eV)附近的可见发射可能来自氧空位(Vo)形成的浅施主能级到锌空位(VZn)形成的浅受主能级(价带顶0.3eV)之间的复合,氧空位(Vo)到锌间隙(Zni)的跃迁或氧空位(Vo)形成的深施主能级上的电子到价带顶的跃迁[7,10,11]。图3 ZnO∶Zn激发、发射光谱Fig3ExcitationandemissionspectraofZnO 从图3中1和2#样品的绿光发射峰可以看出,2#发光膜比1#发光膜温度高,相对发光强度却只有1#的一半。这是由于衬底温度高,有利于发光膜表面原子扩散与晶体生长,从而使其本征缺陷复合,减少了氧空位等缺陷的数量,2#的衬底温度低,表面原子迁移速率相对下降,更有利于产生大量缺陷,发光效率增强。这也证明了绿色发光是由晶体中的缺陷产生的[12]。图4分别为还原后ZnO∶Zn发光粉的红外光谱和相同温度下空气中热处理后的ZnO粉体红外光谱图。从图3中可以看出二者都在446cm-1处具有明显的Zn2O振动特征峰。但在875cm-1处还原后的粉体有一个明显的峰而未还原的没有,这个峰并不是ZnO
的特征峰,我们推断应当是在还原气氛下ZnO中生成的缺陷造成的。由于在空气中热处理制备的ZnO粉末并不发光,因此这种缺陷与ZnO∶Zn的绿色发光应该具有紧密的关系。
图4 ZnO∶Zn和ZnO粉体红外光谱Fig4IRspectraofZnO∶ZnandZnOpowders 为了验证这种绿色发光与环境中氧的关系,我们对ZnO∶Zn发光膜在空气中500℃保温10h,检测发射光谱发现发光膜表面的发光强度下降为热处理前的一半。对两种发光膜进行了XPS分析,如图5(a)所示。对于还原气氛中获得的ZnO∶Zn发光膜,在制备完毕后即放入N2气氛中保护,其表面的O1s可以分为3个高斯峰,峰值分别在530.4、531.7和532.6eV,
如果对其利用Ar离子进行剥离,当剥离140nm后,其O1s谱形状和分峰后3个峰值的位置与膜的表面相同,如果继续剥离到280nm,则情况相同。如果将上述绿色发光膜在空气中500℃保温10h,则其表面的O1s
能谱如图5(b)所示只能分成两个峰,位置分别在530.2和531.7eV。如果用Ar离子剥离140和280nm后,则也可以分成5(a)中所示的3个峰。ZnO中氧元
5141丛 亮等:ZnO∶Zn的光致发光和电致发光性能素处于不同的状态,则其结合能会有所不用,结合能为530.4eV的低能峰对应晶格氧,有些报道将531.7eV峰归因于缺氧造成的O2-态,而532.6eV峰对应于吸附氧[13]。但是我们发现,在空气中热处理后,531.7eV峰强显著增加,而在空气中热处理,膜的表面能够充分接触氧,使其表面吸附氧增加,应此此峰应该对应于吸附氧,将膜进行Ar离子剥离后此峰强度下降正说明其是由于吸附氧造成的。532.6eV峰应该对应于O—H,这是因为ZnO∶Zn发光膜是在N2+H2气氛中制
备的,H原子很容易进入ZnO晶格间隙,与O形成弱键。ZnO之所以能够吸附大量的游离态氧,主要是由于其较丰富的Vo造成的,而在空气中长期煅烧,则会降低Vo,从而使发光强度下降。
图5 ZnO∶Zn绿色发光薄膜和(a)中的ZnO∶Zn在空气中煅烧后的O1sXPS谱Fig5O1sXPSspectraofZnO∶ZngreenluminescencefilmandZnO∶Znof(a)afterannealedinair 这种具有较高浓度本征缺陷的ZnO∶Zn,在紫外光照射下发射明亮的绿色光,如果组装成电致发光元件,则也具有明显的电致发光性能,如图6是采用丝网印刷工艺制备的ZnO∶Zn粉末的电致发光谱。图6 ZnO∶Zn粉末电致发光光谱随驱动电压和频率的变化Fig6ELspectraofZnO∶Znpowderschangesalongwithvoltageandfrequency 可以看出,其电致发光谱形状与光致发光谱形状相同,是同一种缺陷造成的发光,随着驱动电压和频率的增加,发光强度逐渐增大。
4 结 论在N2+H2还原气氛下,通过气相沉积的方法制备了与基底结合牢固的具有六角纤锌矿结构和高c轴取向的ZnO∶Zn致密发光膜,晶粒尺寸为2.5～3.5
μm,同时获得了发射绿色光的ZnO∶Zn粉末。这种
绿色发光与制备环境中的气氛密切相关。ZnO∶Zn
粉末电致发光颜色与光致发光颜色相同,随驱动电压和频率的增加而增强。
参考文献:
[1] ZhaoAiwu,LuoTao,ChenLuyang,etal.[J].MaterialsChemistryandPhysics,2006,99:50253.[2] 李旦振,陈亦琳,等.[J].无机化学学报,2002,18(12):122921232.[3] YiLixin,HouYanbing,ZhaoHui,etal.[J].Displays,2000,21:1472149.[4] Ronfard2HaretJC.[J].JLumin,2003,104:1.[5] ZhangJunying,XueDaoqi,YangChun,etal.Electrolumi2nescentandPhotoluminescentPropertiesofZnO∶Eu,Lifilm[C].2006InternationalConferenceontheScienceandTechnologyofEmissiveDisplaysandLighting,2006.235.[6] 胡俊涛,郭常新,等.[J].发光学报,2005,26(6):7812
氧化锌(zno)半导体材料具有较宽的带隙和较高的激子束缚能,,照明
氧化锌(zno)半导体材料具有较宽的带隙和较高的激子束缚能,,照明毕业设计摘要纤锌矿结构氧化锌（ZnO）是一种宽禁带的直接带隙氧化物半导体材料，它具有低介电常数、大光电耦合系数、高化学稳定性、高的激子结合能以及优良的光学、电学及压电特性等，因此在许多方面有着潜在的使用价值，可广泛的应用于太阳能电池、压电薄膜、光电器件、气敏器件和紫外探测器等方面。
对于ZnO材料的研究，我们已经取得了很大的成就，但是这些研究主要是集中于其材料的实验制备、功能和电子结构等理论工作。
近年来，过渡金属掺杂ZnO等稀磁半导体材料成为了人们的研究方向，激起了人们的研究欲望。
通过对氧化锌进行过渡金属的掺杂，能改变它的特性，同时也具有铁电性，所以成为了集成光电器件中一种极具潜力的材料。
关键词：1绪论1.1 引言当前，人类社会已经进入了一个全新的信息化时代，信息的传输、处理、存储等过程都是通过电子和光子来参与实现的，光电子在信息技术领域中起到了举足轻重的作用。
上个世纪，人们制备出了红外发光二极管LED和LD，实现了光通信和光信息处理。
随着社会经济的快速发展，人们对于信息技术的要求也越来越高，一直在不断的研究中寻求新的技术。
最近，ZnO材料由于其优越的性能引起了人们的研究热情。
氧化锌( ZnO) 作为一种新型的Ⅱ-Ⅵ族宽禁带化合物半导体材料，具有禁带宽度大（约3.37eV），相比与其他的宽带隙材料，其激子束缚能高达60meV，这使得ZnO在室温下有更高效率的机子发光，是一种在紫外和蓝光发射方面很有前途的新型光电子材料。
ZnO 材料的出现，让人们意识到了这种半导体材料在制备短波长发光器件中的研究潜力。
1.2 掺杂氧化锌的研究背景自从20世纪初透明导电氧化物（TCO）被发现，人们便开始在各种衬底沉积该种薄膜以使其用途多样化，现已在太阳能电池、液晶显示器、气体传感器、紫外半导体激光器以及透明导电薄膜等方面具有广泛的应用。
通过各种不同的掺杂，氧化锌( ZnO)能具有很好的光电性能，是光电器件极具潜力的材料.。
《ZnO纳米结构的掺杂调控及其异质结光电性能的研究》范文

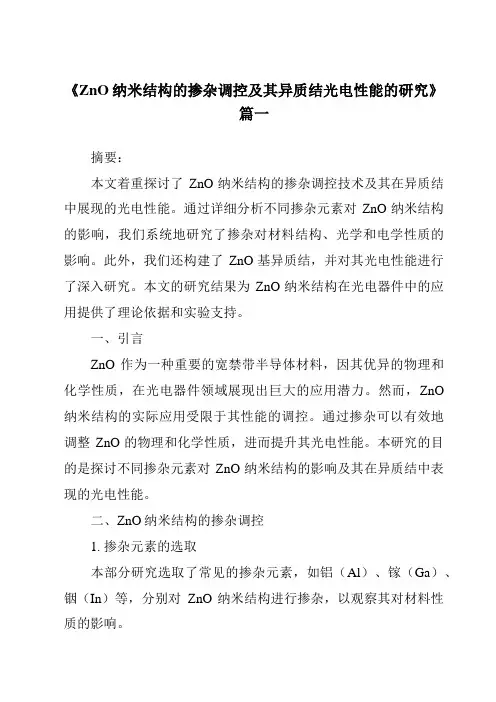

《ZnO纳米结构的掺杂调控及其异质结光电性能的研究》篇一摘要：本文着重探讨了ZnO纳米结构的掺杂调控技术及其在异质结中展现的光电性能。
通过详细分析不同掺杂元素对ZnO纳米结构的影响，我们系统地研究了掺杂对材料结构、光学和电学性质的影响。
此外，我们还构建了ZnO基异质结，并对其光电性能进行了深入研究。
本文的研究结果为ZnO纳米结构在光电器件中的应用提供了理论依据和实验支持。
一、引言ZnO作为一种重要的宽禁带半导体材料，因其优异的物理和化学性质，在光电器件领域展现出巨大的应用潜力。
然而，ZnO 纳米结构的实际应用受限于其性能的调控。
通过掺杂可以有效地调整ZnO的物理和化学性质，进而提升其光电性能。
本研究的目的是探讨不同掺杂元素对ZnO纳米结构的影响及其在异质结中表现的光电性能。
二、ZnO纳米结构的掺杂调控1. 掺杂元素的选取本部分研究选取了常见的掺杂元素，如铝（Al）、镓（Ga）、铟（In）等，分别对ZnO纳米结构进行掺杂，以观察其对材料性质的影响。
2. 掺杂方法及工艺采用分子束外延法、溶胶凝胶法等不同方法进行掺杂实验，并对不同方法的效果进行比较。
3. 掺杂对ZnO纳米结构的影响通过X射线衍射、扫描电子显微镜等手段，观察了不同掺杂元素对ZnO纳米结构的影响，包括晶格结构、形貌等。
三、异质结的构建与光电性能研究1. 异质结的构建将掺杂后的ZnO纳米结构与其他半导体材料（如Si、GaN等）结合，构建异质结。
2. 光电性能测试与分析通过光谱分析、光电流测试等手段，分析异质结的光电性能，包括光吸收、光发射、光电转换效率等。
四、结果与讨论1. 掺杂对ZnO纳米结构的影响实验结果表明，不同掺杂元素对ZnO纳米结构的晶格结构和形貌产生明显影响。
例如，Al掺杂可以增加ZnO的结晶度，而Ga和In的掺杂则能改变其能带结构。
2. 异质结的光电性能构建的异质结展现出优异的光电性能。
特别是当ZnO与其他宽带隙半导体结合时，其光吸收和光发射效率显著提高。
《ZnO纳米结构的掺杂调控及其异质结光电性能的研究》范文

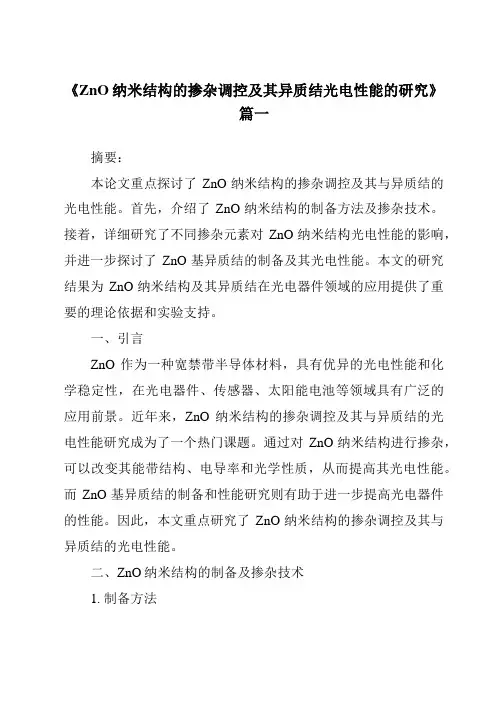

《ZnO纳米结构的掺杂调控及其异质结光电性能的研究》篇一摘要：本论文重点探讨了ZnO纳米结构的掺杂调控及其与异质结的光电性能。
