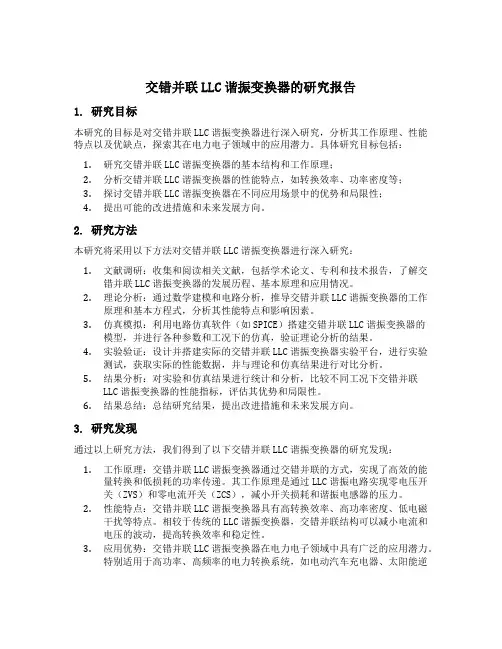

交错并联LLC谐振变换器的研究报告1. 研究目标本研究的目标是对交错并联LLC谐振变换器进行深入研究，分析其工作原理、性能特点以及优缺点，探索其在电力电子领域中的应用潜力。
具体研究目标包括：1.研究交错并联LLC谐振变换器的基本结构和工作原理；2.分析交错并联LLC谐振变换器的性能特点，如转换效率、功率密度等；3.探讨交错并联LLC谐振变换器在不同应用场景中的优势和局限性；4.提出可能的改进措施和未来发展方向。
2. 研究方法本研究将采用以下方法对交错并联LLC谐振变换器进行深入研究：1.文献调研：收集和阅读相关文献，包括学术论文、专利和技术报告，了解交错并联LLC谐振变换器的发展历程、基本原理和应用情况。
2.理论分析：通过数学建模和电路分析，推导交错并联LLC谐振变换器的工作原理和基本方程式，分析其性能特点和影响因素。
3.仿真模拟：利用电路仿真软件（如SPICE）搭建交错并联LLC谐振变换器的模型，并进行各种参数和工况下的仿真，验证理论分析的结果。
4.实验验证：设计并搭建实际的交错并联LLC谐振变换器实验平台，进行实验测试，获取实际的性能数据，并与理论和仿真结果进行对比分析。
5.结果分析：对实验和仿真结果进行统计和分析，比较不同工况下交错并联LLC谐振变换器的性能指标，评估其优势和局限性。
6.结果总结：总结研究结果，提出改进措施和未来发展方向。
3. 研究发现通过以上研究方法，我们得到了以下交错并联LLC谐振变换器的研究发现：1.工作原理：交错并联LLC谐振变换器通过交错并联的方式，实现了高效的能量转换和低损耗的功率传递。
其工作原理是通过LLC谐振电路实现零电压开关（ZVS）和零电流开关（ZCS），减小开关损耗和谐振电感器的压力。
2.性能特点：交错并联LLC谐振变换器具有高转换效率、高功率密度、低电磁干扰等特点。
相较于传统的LLC谐振变换器，交错并联结构可以减小电流和电压的波动，提高转换效率和稳定性。
三相LLC谐振变换器的研究的开题报告

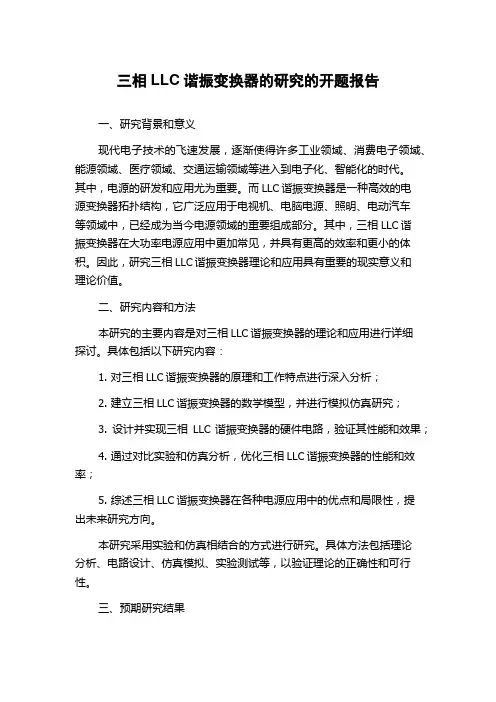

三相LLC谐振变换器的研究的开题报告一、研究背景和意义现代电子技术的飞速发展，逐渐使得许多工业领域、消费电子领域、能源领域、医疗领域、交通运输领域等进入到电子化、智能化的时代。
其中，电源的研发和应用尤为重要。
而LLC谐振变换器是一种高效的电源变换器拓扑结构，它广泛应用于电视机、电脑电源、照明、电动汽车等领域中，已经成为当今电源领域的重要组成部分。
其中，三相LLC谐振变换器在大功率电源应用中更加常见，并具有更高的效率和更小的体积。
因此，研究三相LLC谐振变换器理论和应用具有重要的现实意义和理论价值。
二、研究内容和方法本研究的主要内容是对三相LLC谐振变换器的理论和应用进行详细探讨。
具体包括以下研究内容：1. 对三相LLC谐振变换器的原理和工作特点进行深入分析；2. 建立三相LLC谐振变换器的数学模型，并进行模拟仿真研究；3. 设计并实现三相LLC谐振变换器的硬件电路，验证其性能和效果；4. 通过对比实验和仿真分析，优化三相LLC谐振变换器的性能和效率；5. 综述三相LLC谐振变换器在各种电源应用中的优点和局限性，提出未来研究方向。
本研究采用实验和仿真相结合的方式进行研究。
具体方法包括理论分析、电路设计、仿真模拟、实验测试等，以验证理论的正确性和可行性。
三、预期研究结果预期本研究能够深入了解三相LLC谐振变换器的理论和应用，建立三相LLC谐振变换器的数学模型，设计并实现三相LLC谐振变换器的硬件电路，通过对比实验和仿真分析优化其性能和效率，同时，综述三相LLC谐振变换器在各种电源应用中的优点和局限性，提出未来研究方向。
最终实现推进三相LLC谐振变换器在中高端电源应用的普及和发展。
llc谐振变换器工作原理及作用
llc谐振变换器工作原理及作用
谐振变换器（LLC）是一种常用的电力电子变换器，它广泛应用于直流-
交流转换器中。
下面我将为您介绍LLC谐振变换器的工作原理和作用。
LLC谐振变换器的工作原理如下：首先，输入电压经过整流和滤波，得
到一个直流电压。
然后，这个直流电压经过谐振电感和谐振电容，并与主开
关的开关动作交替，形成一个交流电压。
这个交流电压经过变压器，输出到
负载。
LLC谐振变换器的主要作用是将输入直流电压转换为需要的交流电压。
它可以实现高效能的功率转换，并具有以下几个重要的特点：
1. 高效能：LLC谐振变换器采用谐振电感和谐振电容，能够减小开关损
耗和开关噪音，提高能量转换的效率。
2. 高可靠性：谐振变换器的主开关只在零电压或零电流下进行开关动作，减少了开关元件的压力和损耗，从而提高了系统的可靠性和寿命。
3. 可调性：LLC谐振变换器可以通过改变谐振电感和谐振电容的数值来
调整输出电压和电流的大小，从而满足不同负载的需求。
4. 低电磁干扰：谐振变换器通过谐振电路将电压和电流在零交流压力点
进行开关，减少了开关瞬态和电磁辐射，降低了对其他电子设备的干扰。
LLC谐振变换器是一种高效、可靠、可调的电力电子变换器，具有广泛
的应用前景。
它可以在直流-交流转换器中将输入直流电压转换为需要的交
流电压，同时还具备较低的开关损耗、低电磁干扰等优点。
LLC谐振变换器参数设计精品

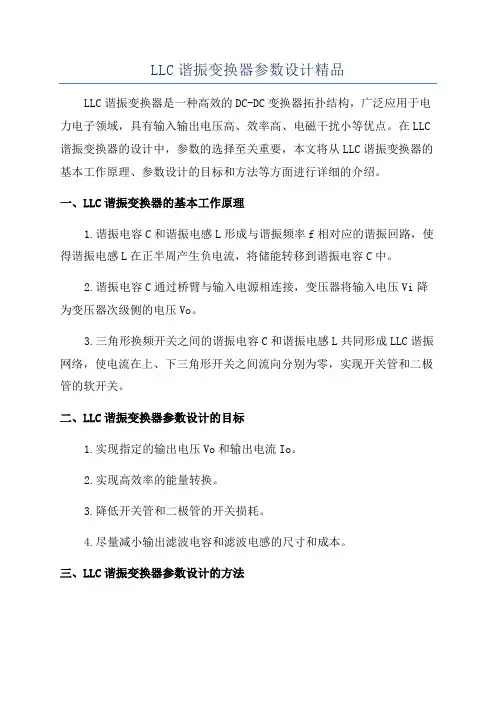

LLC谐振变换器参数设计精品LLC谐振变换器是一种高效的DC-DC变换器拓扑结构，广泛应用于电力电子领域，具有输入输出电压高、效率高、电磁干扰小等优点。
在LLC 谐振变换器的设计中，参数的选择至关重要，本文将从LLC谐振变换器的基本工作原理、参数设计的目标和方法等方面进行详细的介绍。
一、LLC谐振变换器的基本工作原理1.谐振电容C和谐振电感L形成与谐振频率f相对应的谐振回路，使得谐振电感L在正半周产生负电流，将储能转移到谐振电容C中。
2.谐振电容C通过桥臂与输入电源相连接，变压器将输入电压Vi降为变压器次级侧的电压Vo。
3.三角形换频开关之间的谐振电容C和谐振电感L共同形成LLC谐振网络，使电流在上、下三角形开关之间流向分别为零，实现开关管和二极管的软开关。
二、LLC谐振变换器参数设计的目标1.实现指定的输出电压Vo和输出电流Io。
2.实现高效率的能量转换。
3.降低开关管和二极管的开关损耗。
4.尽量减小输出滤波电容和滤波电感的尺寸和成本。
三、LLC谐振变换器参数设计的方法1.谐振频率f的选择：谐振频率f的选择应考虑输入电压的范围和输出电流的动态响应。
一般来说，谐振频率应选择在几十千赫兹到几百千赫兹之间，以获得较高的效率和较小的谐振元件尺寸。
2.谐振电容C的选择：谐振电容C的选择应考虑谐振频率和谐振电感L。
一般来说，谐振电容C应选择为电感L的倒数乘以4π的平方，即C=1/(4π^2f^2L)。
此外，还需要考虑电容的电压和电流容量。
3. 谐振电感L的选择：谐振电感L的选择应考虑输入电压Vi的范围和输出电流Io的需求。
一般来说，谐振电感L的值应大于输出电流Io除以开关频率fs的一半，即L>Io/(2fs)。
此外，还需要考虑电感的饱和电流和电感的频率特性。
4.变压器参数的选择：变压器的参数包括变比、漏感和绕组电阻。
变比的选择应根据输入电压Vi和输出电压Vo的比值，以及功率变换的需求。
漏感的选择应考虑谐振频率和输入电压的范围，以降低谐振电容C的尺寸。
llc谐振式变换器的工作原理.

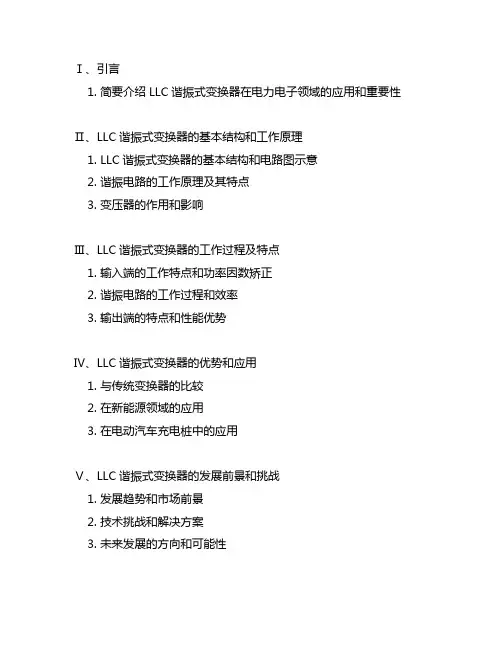

1. 简要介绍LLC谐振式变换器在电力电子领域的应用和重要性Ⅱ、LLC谐振式变换器的基本结构和工作原理1. LLC谐振式变换器的基本结构和电路图示意2. 谐振电路的工作原理及其特点3. 变压器的作用和影响Ⅲ、LLC谐振式变换器的工作过程及特点1. 输入端的工作特点和功率因数矫正2. 谐振电路的工作过程和效率3. 输出端的特点和性能优势Ⅳ、LLC谐振式变换器的优势和应用1. 与传统变换器的比较2. 在新能源领域的应用3. 在电动汽车充电桩中的应用Ⅴ、LLC谐振式变换器的发展前景和挑战1. 发展趋势和市场前景2. 技术挑战和解决方案3. 未来发展的方向和可能性LLC谐振式变换器作为一种新型的电力电子变换器，在各种电子设备中有着广泛的应用。
它具有高效率、高稳定性和功率密度大等优点，因此在能源转换、新能源应用以及电动汽车充电桩中有着重要的地位。
本文将针对LLC谐振式变换器的工作原理进行深入探讨，以期能为相关领域的研究和应用提供一定的参考和借鉴。
Ⅱ、LLC谐振式变换器的基本结构和工作原理1. LLC谐振式变换器的基本结构和电路图示意LLC谐振式变换器由LLC谐振电路和变压器两部分组成。
其中LLC谐振电路包括电感元件L、电容元件C和电容元件C，变压器包括输入侧和输出侧的绕组。
2. 谐振电路的工作原理及其特点在LLC谐振式变换器中，LLC谐振电路采用并联谐振的工作方式，利用电感元件L、电容元件C和电容元件C搭配在一起工作，以实现电能的转换和传输。
谐振电路在工作时具有共振频率的特性，能够有效提高系统的稳定性和效率。
3. 变压器的作用和影响变压器作为LLC谐振式变换器中的重要组成部分，其主要作用是实现电能的变换和传输。
其绕组的设计和数量会直接影响系统的输入输出电压和电流，对系统的稳定性和性能有着重要的影响。
Ⅲ、LLC谐振式变换器的工作过程及特点1. 输入端的工作特点和功率因数矫正LLC谐振式变换器在输入端能够实现电压的转换和调整，并且能够有效地进行功率因数的矫正，提高系统的能效。
三相llc拓扑结构
三相llc拓扑结构
三相LLC拓扑结构是一种高效电源模块中的常见结构，其全称为三相全桥LLC谐振变换器。
以下是对三相LLC拓扑结构的详细解释：
1.基本工作原理：三相LLC拓扑结构基于全桥逆变电路，输出一定频率的方波电压。
在LLC或LC谐振回路中，产生滞后于基波电压的基波电流。
当功率器件开通时，电流流过其反并联二极管，将功率器件两端电压钳位为零，实现零电压开通，进而实现DC-DC变换器的软开关。
2.主要波形：在稳态运行中，LLC谐振变换器主要工作波形包括相应功率器件的驱动信号、谐振电感电流、励磁电感电流以及变压器副边流过整流二极管的电流。
在功率器件的驱动信号间设置死区，如t0t1、t3t4、t6t7之间等。
在死区时间内，电流流过即将开通的功率器件的反并联二极管，实现了零电压开通。
3.变压器激磁电感连接方式：三相LLC拓扑结构的变压器激磁电感分两种方式连接，一种是三角形连接，一种是星形连接。
然而，大部分厂家变压器的原副边均采用星形连接方式，原副边的中点不引出。
4.优势：三相LLC拓扑结构具有大幅度降低LLC输出电流纹波的优势，可以减少输出侧滤波电容，从而减少系统体积。
此外，它还可以扩大单相LLC变换器的输出功率容量，相
比直接并联，三相交错后相间易于均流。
在轻负载时，三相LLC拓扑结构还可以以两相全桥模式工作。
请注意，不同应用场景的三相LLC拓扑结构可能会有不同的特点和功能需求。
因此，在具体应用中，应结合实际情况进行选择和设计。
llc谐振变换器作用
llc谐振变换器作用LLC谐振变换器是一种常用的电力电子变换器，其主要作用是将直流电压转换为交流电压。
它通过控制开关器件的开关周期和占空比，实现了对输出电压的调节和控制。
LLC谐振变换器具有工作稳定、效率高、输出纹波小等优点，因此在许多领域得到了广泛的应用。
LLC谐振变换器的基本结构由谐振电容C、谐振电感L和谐振电阻R 组成。
当输入电压施加在谐振电容上时，谐振电感和谐振电容之间会形成谐振回路。
在谐振回路中，谐振电感的电流会随着时间的变化而变化，从而产生电磁能量。
通过控制开关器件的开关周期和占空比，可以调节谐振回路中的电流和能量的流动，进而实现对输出电压的调节和控制。
LLC谐振变换器的工作原理是利用谐振电感和谐振电容之间的能量交换来实现电压转换。
当开关器件关闭时，谐振电感中的电流会通过二极管流向输出端，从而保持输出电压的稳定。
当开关器件打开时，谐振电感中的电流会通过谐振电容流回输入端，从而形成谐振回路。
谐振回路中的能量交换会产生一定的电压波动，这也是LLC 谐振变换器输出电压波动的主要原因之一。
LLC谐振变换器的工作频率通常在几十千赫兹到几百千赫兹之间。
在实际应用中，通过调节开关器件的开关周期和占空比，可以实现对输出电压的精确调节和控制。
此外，LLC谐振变换器还具有快速响应、抗干扰能力强等特点，适用于各种工况和负载要求。
LLC谐振变换器在电力电子领域具有广泛的应用。
例如，在电力系统中，LLC谐振变换器可以将直流电压转换为交流电压，以满足电力系统对不同电压等级的需求。
在电动汽车充电桩中，LLC谐振变换器可以将交流电压转换为直流电压，以满足电动汽车的充电需求。
此外，LLC谐振变换器还广泛应用于太阳能发电系统、风力发电系统等可再生能源领域，以实现能量的高效转换和利用。
LLC谐振变换器作为一种常用的电力电子变换器，具有工作稳定、效率高、输出纹波小等优点，被广泛应用于各个领域。
通过控制开关器件的开关周期和占空比，LLC谐振变换器可以实现对输出电压的精确调节和控制，满足不同负载和工况的需求。
《LLC谐振变换器》课件
LLC谐振变换器结构简单，易于集成到小型 电路中，方便设备的生产和维护。
LLC谐振变换器的应用领域
01
02
03
通信电源
LLC谐振变换器具有较高 的能量转换效率和宽输入 输出电压范围，适用于通 信设备的电源供应。
电力电子设备
LLC谐振变换器可以应用 于各种电力电子设备中， 如电机控制器、逆变器等 ，提供高效的电能转换。
01
可靠性优化实例
采用高品质的元件和严格的筛选标准， 加强散热设计和过载保护，提高LLC谐 振变换器的可靠性。
02
03
可靠性优化效果
通过可靠性优化，LLC谐振变换器的平 均故障间隔时间（MTBF）可提高数倍 ，甚至达到数千小时以上。
05
LLC谐振变换器的实验验 证与结果分析
LLC谐振变换器的实验平台搭建
数字控制算法
通过微控制器或数字信号处理器实现控制算法，具有 高精度和灵活性的优点，但实时性相对较差。
混合控制算法
结合模拟和数字控制算法，根据系统需求选择合适的 实现方式。
04
LLC谐振变换器的优化设 计
LLC谐振变换器的效率优化
效率优化方法
通过改进电路拓扑、优化元件参数、采用软开关技术等手段，提高 LLC谐振变换器的效率。
电压控制策略
混合控制策略
通过检测输出电压，调整变换器的开 关频率或占空比，以实现输出电压的 稳定。
结合电压和电流控制策略，以实现更 优的控制效果。
电流控制策略
通过检测变换器的输入或输出电流， 调整开关频率或占空比，以实现电流 的恒定控制。
LLC谐振变换器的调制技术
脉冲宽度调制（PWM）
通过调节开关的占空比，控制输入到LLC谐振变换器的能量，从而 调节输出电压或电流。
llc谐振变换器谐振电容
llc谐振变换器谐振电容LLC谐振变换器是一种常见的电力电子器件，其谐振电容是其重要的组成部分之一。
本文将从LLC谐振变换器的基本原理、谐振电容的作用和选取、以及谐振电容的优化等方面进行讨论。
LLC谐振变换器是一种多级谐振电力转换器，由电源侧谐振电路、谐振变压器和负载侧整流电路组成。
其基本原理是利用谐振电路的谐振特性，实现能量的高效转换。
谐振电容作为谐振电路中的一个重要元件，起到存储和释放能量的作用。
在LLC谐振变换器中，谐振电容与谐振电感共同构成谐振回路，通过谐振回路的振荡实现能量的传输和转换。
谐振电容在LLC谐振变换器中起到多个重要作用。
首先，谐振电容能够存储电能，使得能量在谐振回路中往复流动，提高能量的传输效率。
其次，谐振电容能够降低开关管的压力，减小开关管的开关损耗，提高系统的工作效率。
此外，谐振电容还能够平衡谐振回路的电压和电流，保证谐振变换器的稳定工作。
在选择谐振电容时，需要考虑多个因素。
首先，谐振电容的额定电压需要满足系统的电压要求，以防止谐振电容发生击穿。
其次，谐振电容的容值需要根据谐振频率进行选择，以保证谐振回路的谐振条件满足。
此外，谐振电容的损耗也需要考虑，过高的损耗会导致系统的效率下降。
因此，在选择谐振电容时需要综合考虑这些因素，进行合理的选取。
谐振电容的优化也是LLC谐振变换器设计中的重要问题之一。
为了提高系统的效率和稳定性，需要对谐振电容进行优化设计。
首先，可以通过采用高效的谐振电容材料和结构，降低谐振电容的损耗，提高系统的效率。
其次，可以通过合理的谐振电容参数设计，调整谐振回路的谐振频率，使其与系统的工作频率匹配，提高系统的谐振效果。
此外，还可以通过优化谐振电容的布局和连接方式，减小谐振回路的电感和电阻，提高系统的稳定性。
LLC谐振变换器中的谐振电容是实现能量高效转换的重要组成部分。
谐振电容能够存储和释放能量，降低开关管的压力，平衡谐振回路的电压和电流，提高系统的工作效率和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LLC串联谐振转换器(SRC)自问世以来由于其突出的性能现已成为非常流行的拓扑，其它的效率和功
率密度远远优于其它DC-DC转换器拓扑。然而，因为它不包含电感输出滤波器，在输出级仅需一个电容
滤波器，因而输出电容的大纹波电流是不可避免的。因此，LLC-SRC对于高电压和低电流应用最理想，比
如PDP维持电源。当然，它也适用于中电压和中电流应用，如LCD电源，但必需在输出级使用许多并联
的极低ESR电容器，以减少输出纹波电压，以及输出电容的电流应力。因为输出电容的大纹波电流恶化了
输出电容并降低了DC-DC转换器的使用寿命，最近两相交错式LLC DC-DC转换器最新面市，可以显著地
减少输出电容中的输出纹波电流。理论上，两相交错运行的输出纹波电流大约为传统转换器的1/5。然而，
这不足以适用于极高电流应用，如电动汽车的功率转换器、电池充电器、伺服器等等。
本文提出了一种新型三相交错式LLC谐振DC-DC转换器设计。该转换器包含了三个普通LLC谐振
DC-DC转换器，每个转换器分别以π/3相位差运行。因此输出电容的纹波电流得以显著减小，并且延长了
转换器的使用寿命。为证实所提出转换器的有效性，本文中使用1kW (12V/84A) DC-DC转换器原型进行
了试验，并展示了测试结果，其结果验证了低电压和大电流输出条件下所提方案的有效性。
所提出的电路架构：三相交错式LLC-SRC的电路图和等效单相运行的电路图如图1所示，理论波形
如图2所示。两种谐振电路的组成依照负载状态：一种是无负载下由Lr、Lm、和Cr组成，另一种是重负
载下由Lr和Cr组成。因此，需要对两种不同的谐振频率按以下公式进行分析：
图1: 三相交错式LLC-SRC。
品质因数Qs由以下公式导出：
品质因数Qs由以下公式导出：
(3)
这里，n=N1/N2，Zr1为fs=fr1时的特性阻抗，Ro=Vo/Io。如果开关频率低于第一个谐振频率fr1，次级整
流器可以软换向，那么，反向恢复损耗可以忽略。在低电压大电流应用情况下输出电容的纹波电流ΔIc将
会极高。我们假设Imax - Imin = ΔIc。那么，纹波电流的比例可按以下公式确定：
(4)
当开关频率fs = fr1，输出电流Io由以下公式导出：
(5)
即使为确保更长的使用寿命而必须抑制电容的电流应力，LLC-SRC电容纹波电流也必然会很高，因为它的
输出滤波器仅包含了电容。然而，如果应用交错控制技术，就可以显著地减少LLC-SRC的输出纹波电流。
当开关频率fs与第一个谐振频率fr1相同，非供电时期，即图2中的t2~t4可以被忽略。
图2:单相运作的理论波形。
在fs = fr1条件下，计算从单相到六相LLC-SRC交错运行的纹波比。其结果显示了以三相交错运行的纹波
电流大约为单相运行的1/11。
实验结果和结论：为了验证三相交错式LLC谐振转换器的有效性，我们进行了实验，使用一个1kW的 三
相交错式LLC谐振转换器，在其中，输入电压为400V，输出为12V/84A。我们为三相交错运行实施的控
制方案如图3所示。谐振参数如表1所示。图4显示了谐振电流的波形和电容在全负载条件下的纹波电流。
每相之间的相位差为60°，测量到纹波电流ΔIc为20.4A和%ΔIc 为24.3%。即使因为非供电时期以及谐
振电流中的不平衡，所获得的纹波电流比与计算结果不同，但还是验证了通过交错运行可以显著地减少输
出电容的纹波电流。因为对于每一转换器的负载状况，DC增益特性必然是不同的，在相位间产生了电流
不平衡。因此，需要进一步研究运用相位管理功能的负载共享方法。
图3.三相交错式控制方案。
图4. 电容的谐振电流和纹波电流。
表1. 谐振参数。
本文提出了多相交错式LLC-SCR和其控制策略。因为通过交错运作可以显著地减少输出纹波电流，这尤
其适合于低电压、大电流应用，比如服务器电源系统，而传统的LLC-SRC通常只适用于高电压低电流应
用。通过减少电流应力，可以使用一个较小的电容并且可以延长电源的使用寿命。
