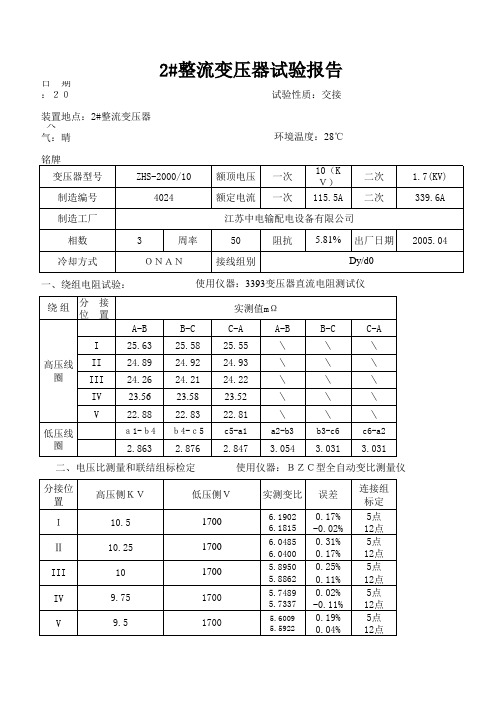

整流硅整流变压器试验报告2017
四川大学三相全桥整流及有源逆变实验报告
四川大学电气信息学院 实验报告书 课程名称：电力电子技术 实验项目: 三相全桥整流及有源逆变实验专业班组：电气工程及其自动化10５班实验时间：201３年１2月16日成绩评定: 评阅教师: 报告撰写: 学号： 同组人员：学号: 同组人员：学号: 同组人员：学号： 电气信息学院专业中心实验室
目录 一．实验内容 1.１实验项目名 称 (3) １.２实验完成目 标 (3) 1．３实验内容及已知条件 (3) 二．实验环境 2．1 主要设备仪器············································４ 2.２小组人员分 工············································５ 三．电路分析与仿真 ３.１基本电 路 (5) 3.2 电路仿真 (6) 四．实验过程 4.1连接三相整流桥及逆变回路································１ 1 4.2 整流工作···············································１ 1 4.3 逆变工 作 (14) 五．实验数据处理与分析 5.1 实验数据与处理 (15) 5.２误差分析················································ 1６ 六．思考讨论与感悟 6.1 实验思考 题··············································１6 6．２实验讨论 题·············································· 1７ ６.３实验方案、结果可信度分 析 (19) 6.4 实验感悟 (1) ９
电力变压器试验报告
电力变压器试验报告 装设地点：幸福里小区运行编号：14#箱变试验日期：2013.07.25 试验性质：交接天气：晴温度：36 ℃ 相对温度： 一、设备型号： 型号电压比制造厂家出厂编号S11—M—630/10 10000/400 南阳市鑫特电气有限公司130274 容量相数接线组别出厂日期630KVA 3 DY0—11 2013.07 二、试验项目： 1、绝缘电阻及吸收比： 测量部位R15”（MΩ）R60”（MΩ）吸收比 高压/低压及地2500 低压/高压及地2500 2、直流电阻：
绕阻S位置 实测值（mΩ）最大不平衡 率% AB BC AC 高压1 1049 1050 1050 0.1 2 993.8 994.2 993.9 3 937.7 938.6 938.1 低压a～o b～o c～o 2.8 1.271 1.281 1.307 3、交流耐压试验： 交流耐压：38 KV 时间：60 S 结论：合格 三、试验结论：合格 四、试验仪器及编号：BCSB系列多用型实验变压器、JRR-10直流电阻测试仪、ZC-7绝缘摇表 五、试验负责人： 六、试验人员： 七、备注： 电力变压器试验报告
装设地点：幸福里小区运行编号：15#箱变试验日期：2013.07.25 试验性质：交接天气：晴温度：36 ℃ 相对温度： 一、设备型号： 型号电压比制造厂家出厂编号S11—M—650/10 10000/400 南阳市鑫特电气有限公司131105 容量相数接线组别出厂日期630KVA 3 DY0—11 2013.07 二、试验项目： 4、绝缘电阻及吸收比： 测量部位R15”（MΩ）R60”（MΩ）吸收比 高压/低压及地2500 低压/高压及地2500 5、直流电阻： 实测值（mΩ）最大不平衡绕阻S位置 率% AB BC AC 高压 1 1050 1048 1050 0.1
整流变压器
35kV整流变压器 一、物资需求一览表 二、工作环境 1.基本情况 神华宁煤集团炭基公司1万吨/年绿质碳化硅项目，需购置1台35kV整流变压器。 2.工作条件 海拔高度：+1050m～1150m 最高温度：+38℃ 最低温度：-28.4℃ 年平均气温（6.7-8.8°C） 年平均相对湿度（58%） 环境污染等级：Ⅲ级 地震基本烈度：按Ⅷ度考虑 年平均风速（1.6m/s） 全年雷暴日数 24d/a 三、技术参数及要求 1.技术性能参数： 1. 额定容量： 12500 kVA 2. 运行容量： 15500 kVA 3. 网侧电压： 35kV 4. 网侧电流： 206.2A 5. 阀侧电压： 193.0V～570.4V 6. 阀侧电流： 37400A～12650A 7. 联结组别： Y，d11d5 8. 绝缘水平： LI200 AC85 / AC5 9. 油箱结构：免吊芯桶形或半钟罩式油箱
10. 出线方式：网侧：油箱顶部40kV级防污型套管引出（共3个） 阀侧：油箱侧上部一排12块环氧树脂压铸式出线铜排， 同相逆并联排列 11. 调压方式： 59档连续“变磁通”恒功率有载调压 12. 冷却方式： OFAF(强油风冷循环) 13. 过载能力：过载25%长期运行 14. 阻抗电压： 6.5%（Ud0max）～38%（ Ud0min ） 15. 空载电流： 0.85%（Ud0max） 16. 平均空载损耗：≤8.8kw 17. 平均负载损耗：≤106kW（Ud0min） 18. 变压器器身重：≈28.9t 19. 变压器油重：≈15.5t 20. 变压器总重量：≈63t 21. 本体外形尺寸：长×宽×高≈5400×2600×5200 mm 22. 顶层油温升：≤ 38 K 23. 变压器噪音：≤ 70 db 24. 保护及报警：轻重瓦斯、超过载、超高油温等 2. 技术要求 2.1变压器线圈 2.1.1 变压器全部绕组采用优质无氧纸包电磁线绕制，导线绝缘良好无破损，绕制紧密，同一段的相邻导线间无明显的空隙，导线换位处加包绝缘，折弯处垫平，使导线平滑过渡，不对导线绝缘产生剪切力，位于绕组端部的几个线段进行横向的绑扎，以提高绕组的强度； 2.1.2 变压器绕组上的垫块采用高密度纸板制成，并进行倒角处理； 2.1.3 绕组采用恒压干燥工艺，所有绕组的电抗高度一致，安匝分布均匀，器身组装时采用油压千斤顶压紧绕组，当采用压钉结构时每一相压钉的数量不少于8个（相间放置肩压板）； 2.1.4 绕组的压板采用整圆的高密度电工层压木压板，上下压板最小厚度不小于50mm，并在下部支撑绕组的位置和上部压钉（压紧装置）的位置上增加辅助压板，并尽可能使绕组下部的支撑面以及上部的压紧面积足够大，应使A、C相绕组的外侧以及上铁轭下部的绕组也得到有效的压紧；
电力电子实验报告
南昌大学实验报告 学生姓名：学号：专业班级： 实验类型：■验证□综合□设计□创新实验日期：实验成绩：一、实验项目名称：锯齿波同步移相触发电路实验
接于“7”端。注：如您选购的产品为MCL—Ⅲ、Ⅴ，无三相调压器，直接合上主电源。以下均同同时观察“1”、“2”孔的波形，了解锯齿波宽度和“1”点波形的关系。 观察“3”~“5”孔波形及输出电压U G1K1的波形，调整电位器RP1，使“3”的锯齿波刚出现平顶，记下各波形的幅值与宽度，比较“3”孔电压U3与U5的对应关系。 3．调节脉冲移相范围 将MCL—18的“G”输出电压调至0V，即将控制电压Uct调至零，用示波器观察U2电压（即“2”孔）及U5的波形，调节偏移电压Ub（即调RP），使α=180O，其波形如图4-4所示。 调节MCL—18的给定电位器RP1，增加Uct，观察脉冲的移动情况，要求Uct=0时，α=180O，Uct=Umax时，α=30O，以满足移相范围α=30O~180O的要求。 4．调节Uct，使α=60O，观察并记录U1~U5及输出脉冲电压U G1K1，U G2K2的波形，并标出其幅值与宽度。 用导线连接“K1”和“K3”端，用双踪示波器观察U G1K1和U G3K3的波形，调节电位器RP3，使U G1K1和U G3K3间隔1800。 七、实验报告 1、观察波形 ⑴、“1”、“2”孔波形
⑵、“3孔波形” ⑶、“4”孔波形
⑸、U G1K1波形
2、调节脉冲移相范围 ⑴U2、U5波形
⑵、U G1K1、U G2K2波形 ⑶、U G1K1、U G3K3波形
电力变压器试验规范标准[详]
电力变压器试验记录
试验单位：试验人：审核：
电力变压器、消弧线圈和油浸电抗器试验规程 第1条电力变压器、消弧线圈和油浸式电抗器的试验项目如下： 一、测量线圈连同套管一起的直流电阻； 二、检查所有分接头的变压比； 三、检查三相变压器的结线组别和单相变压器引出线的极性； 四、测量线圈连同套管一起的绝缘电阻和吸收比； 五、测量线圈连同套管一起的介质损失角正切值ｔｇδ； 六、测量线圈连同套管一起的直流泄漏电流； 七、线圈连同套管一起的交流耐压试验； 八、测量穿芯螺栓(可接触到的)、轭铁夹件、绑扎钢带对铁轭、铁芯、油箱及线圈压环的绝缘电阻(不作器身检查的设备不进行)； 九、非纯瓷套管试验； 十、油箱中绝缘油试验； 十一、有载调压切换装置的检查和试验； 十二、额定电压下的冲击合闸试验； 十三、检查相位。 注： (1)1250千伏安以下变压器的试验项目，按本条中一、二、三、四、七、八、十、十三项进行； (2)干式变压器的试验项目，按本条中一、二、三、四、七、八、十三项进行； (3)油浸式电抗器的试验项目，按本条中一、四、五、六、七、八、九、十项进行； (4)消弧线圈的试验项目，按本条中一、四、五、七、八、十项进行； (5)除以上项目外，尚应在交接时提交变压器的空载电流、空载损耗、短路阻抗(%) 和短路损耗的出厂试验记录。 第2条测量线圈连同套管一起的直流电阻。 一、测量应在各分接头的所有位置上进行；
二、1600千伏安以上的变压器，各相线圈的直流电阻，相互间差别均应不大于三相平均的值2%；无中点性引出时的线间差别应不大于三相平均值的1%；三、1600千伏安及以下的变压器相间差别应不大于三相平均值的4%，线间差别应不大于三相平均值的2%； 四、三相变压器的直流电阻，由于结构等原因超过相应标准规定时，可与产品出三厂实测数值比较，相应变化也应不大于2%。 第3条检查所有分接头的变压比。 变压比与制造厂铭牌数据相比，应无显著差别，且应符合变压比的规律。 第4条检查三相变压器的结线组别和单相变压器引出线的极性。 必须与变压器的标志(铭牌及顶盖上的符号)相符。 第5条测量线圈连同套管一起的绝缘电阻和吸收比。 一、绝缘电阻应不低于产品出厂试验数值的70%，或不低于表1—1的允许值； 油浸式电力变压器绝缘电阻的允许值(兆欧) 表1—1 二、当测量温度与产品出厂试验时温度不符合时，可按表1—2换算到同一温度时的数值进行比较； 油浸式电力变压器绝缘电阻的温度换算系数表1—2
电子焊接实验报告
电子焊接实验报告 实验名称：电工电子焊接试验学院：电子与控制工程学院 专业：电气工程及其自动化 班级： 学号： 姓名： 指导老师：郭老师张老师 实验成绩: 2011年6月
目录 收音机部分 (3) 一、学习内容及目的 (3) 二、实习目的 (3) 三、实习器材介绍 (4) 四、实验原理 (4) 五、实习步骤 (8) 六、电路调试 (8) 七、注意事项 (8) 八、体会心得 (9) 直流稳压电源部分 (9) 一、实验目的 (9) 二、电路原理 (9) 三、焊接与安装 (10) 四、测试与调整 (11) 五、安装提示示 (11) 六、注意事项 (12) 七、心得体会 (12)
收音机焊接部分 一学习内容及目的： (1) 学习识别简单的电子元件与电子线路； (2) 学习并掌握收音机的工作原理； 实验原理图 (3) 按照图纸焊接元件，组装一台收音机，并掌握其调试方法。 二、实习目的： 1.熟悉手工焊锡的常用工具的使用及其维护与修理。 2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。
3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。 4.能够正确识别和选用常用的电子器件，并且能够熟练使用万能表。 5.了解电子产品的焊接、调试与维修方法。 三、实习器材介绍： (1) 电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。 (2) 螺丝刀、镊子等必备工具。 (3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。 (4) 两节5号电池。 四、实验原理： ZX-921型收音机是由8个三极管和2个二极管组成的，其中BG1为变频三极管，BG2、BG3为中频放大三极管，BG4为检波三极管，BG5、BG6组成阻容耦合式前置低频放大器，BG7、BG8组成变压器耦合推挽低频功率放大器。该机的主要技术指标为： 频率范围：中波530～1605kHz 中频：465kHz 灵敏度：小于lmV／m 选择性：大于16dB
稳压直流电源实验报告1
可调直流稳压电源 信院电子系 2011-11-7
摘要 可调直流稳压电源由电源变压器，桥式整流电路，滤波器，稳压电路四部分电路组成。城市电网提供的一般为220V（或380V）/50HZ的正弦交流电，电源变压器的作用是将电网交流电压变换成整流滤波电路所需要的交流电压。然后再将其次级输出电压去整流、滤波和稳压，最后得到所需要的直流电压幅值。本次实训通过可调直流稳压电源的设计、安装和调试，要求学会：（1）选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压源；（2）掌握直流稳压电路的调试及主要技术指标的测试方法。且输出电压在1.5V-12V范围内连续可调，输出电流最大可达1A;输出纹波电压小于5mV，稳压系数小于3%，输出电阻小于。整个电路采用可调三端集成稳压器W7805和W7905。 关键字：变压器，滤波器，稳压块
一、 实验原理 （1）实验原理图 如下图1所示为整个电路设计的原理框图，220v 交流电通过变压器，整流器，滤波器和稳压电路之后，就变可以提供连续可调的直流输入电压。 图1 原理框图 （2） 电路原理图 下图2为整个电路的原理图。 12J1IN 12 J2OUT T1 220V/15V 1 2 3 4 D0 C1 1200u F C310u F C4100u F C20.33uF Vin 3 G N D 1 Vo ut 2V1LM317D1 D2 R1240 11 2 2 W 3 RP12.2K RP2220 . . . 图2 电路原理图 （3 ）工作原理 城市电网提供的一般为220V （或380V ）/50HZ 的正弦交流电，电源变压器的作用是将电网交流电压变换成整流滤波电路所需要的交流电压。然后再将其次级输出电压去整流、滤波和稳压，最后得到所需要的直流电压幅值。 下图3为变压器符号图。 电源变压器整流电路 滤波电路稳压电路
2014国家电网变压器试验标准
变压器试验项目清单10kV级 例行试验 绕组直流电阻互差： 线间小于2%，相间小于4%； 电压比误差： 主分接小于0.5%，其他分接小于1%； 绝缘电阻测试：2500V摇表高压绕组大于或等于1000MΩ,其他绕组大雨或等于500MΩ； 局部放电测量（适用于干式变压器） 工频耐压试验 感应耐压试验 空载电流及空载损耗测试 短路阻抗及负载损耗测试 绝缘油试验 噪声测试 密封性试验（适用于油浸式变压器） 附件和主要材料的试验（或提供试验报告） 现场试验： 按GB50150相关规定执行 绝缘油试验 绕组连同套管的直流电阻
变压比测量 联结组标号检定 铁心绝缘电阻 绕组连同套管的绝缘电阻 绕组连同套管的交流工频耐压试验 额定电压下的合闸试验 抽检试验 绕组电阻测量 变压比测量 绝缘电阻测量 雷电全波冲击试验 外施耐压试验 感应耐压试验 空载电流及空载损耗测试 短路阻抗及负载损耗测试 绝缘油试验 xx试验 油箱密封性试验（适用于油浸式变压器）容量测试 变压器过载试验 联结组标号检定
突发短路试验 长时间过载试验 35kV级 应提供变压器和附件相应的型式试验报告和例行试验报告 例行试验 绕组电阻测量 电压比测量和联结组标号检定 短路阻抗及负载损耗测量 1.短路阻抗测量： 主分接、最大、最小分接、主分接低电流（例如5A2负载损耗： 主分接、最大、最小分接 3短路阻抗及负载损耗均应换算到75℃ 空载损耗和空载电流测量 1.10%-115%额定电压下进行空载损耗和空载电流测量，并绘制出励磁曲线 2.空载损耗和空载电流进行校正 3.提供380V电压下的空载损耗和空载电流 绕组连同套管的绝缘电阻测量： 比值不小于1.3，或高于5000MΩ绕组的介质损耗因数（tanδ）和电容测量 1.油温10-40℃之间测量 2.报告中应有设备的详细说明
变压器试验报告模板
变压器交接试验报告 工程名称运行编号 变压器型号S11-M-20/10额定容量（kV A）20 电压比(kV) 10000±5%/400V 额定电流（A） 1.15/28.9 联结组别Yyn0出厂日期2013.08 生产厂家湖南衡阳变压器有限责任公司出厂序号2013080920 冷却方式ONAN短路阻抗 4.06% 温度/湿度31℃/48%试验时间2014.09.11 1.绕组的直流电阻 仪器名称：变压器直流电阻测试仪仪器编号：JD1780 油温：28℃ 相别分接 高压绕组（20mA档） AB/ΩBC/ΩCA/mΩ不平衡率％ 1 129.5 130. 2 129.5 0.540 2 122.8 123.5 122.8 0.569 3 116.1 116.8 116.1 0.602 低压绕组（10A档） 相别oa/mΩob/mΩoc/mΩ不平衡率％ 85.98 86.64 86.63 0.764 2.外施耐压及绝缘电阻 仪器名称：交流耐压仪仪器编号：5224 仪器名称：绝缘电阻测试仪仪器编号：11190242 试验绕组 试验电压 (kV) 频率 Hz 耐压 时间 min 耐压前绝缘 电阻 MΩ 耐压后绝缘 电阻 MΩ 试验结果 高压绕组30 50 1 2500 2500 无击穿无闪络低压绕组 5 50 1 2500 2500 无击穿无闪络3.绕组的变比误差试验 仪器名称：变压器变比测试仪仪器编号：0905011C /*- 测试数据（%） 备注档位AB BC CA
高压-低压1 -0.02-0.00-0.01 2 -0.04-0.01-0.00 3 0.040.050.07 4.短路阻抗测量 仪器名称：苏州华电HDBS-I变压器损耗容量阻抗参数测试仪仪器编号：22537 测试数据 备注短路阻抗75℃（%）负载损耗（W） 4.12 536（W） 5.空载损耗测量 仪器名称：苏州华电HDBS-I变压器损耗容量阻抗参数测试仪仪器编号：22537 测试数据 备注空载电流（%）空载损耗（W） 1.31 86(W) 6 试验结论 此产品经试验符合《10kV～500kV输变电及配电工程质量验收与评定标准》（2012版）、Q/CSG11111001-2013 《配电变压器能效标准及技术经济评价导则》及厂家技术要求规定，所试项目均合格。 试验人员：审核人：
直流稳压电源的设计实验报告
4.2 直流稳压电源的设计 一、实验目的 （1）学习用变压器，整流二极管，滤波电容及集成稳压器设计直流稳压电源。 （2）掌握直流稳压电路的调试及主要技术指标的测试方法。 （3）利用仿真软件实验，深入理解整流滤波的原理。 二、实验原理及参考电路 直流稳压电源是所有电子设备的重要组成部分，它的基本任务是将电力网交流电压变换为电子设备所需要的稳定的直流电源电压。 1.直流稳压电源的基本原理 直流电源一般由电源变压器，整流，滤波电路及稳压电路组成。基本原理如下图所示 (1)电源变压器。电源变压器的作用是将交流电网220V电压变为 整流滤波所需的交流电压，变压器副边和原边的功率比为P2/p1=η。式中η为变压器的效率 (2)整流，滤波电路。整流电路是利用二极管的单向导通性能将变 压器次级交流电压 V变为脉动的直流电压b V再经过滤波电路将脉 a 动直流电压的波纹减小或滤除，使之转变为平滑的直流电压 V。常 c
用的整流滤波电路有半波整流电容滤波电路、全波整流电容滤波电路、桥式整流电容滤波电路、倍压整流电容滤波电路。本次实验采用桥式整流电容滤波电路。 (3) 稳压电路。稳压电路的作用主要是清除电网波动及负载变化的 影响，保持输出电压的稳定。稳压电路有晶体管实现的，也有用集成的稳压电路芯片。本实验采用稳压芯片实现电路的设计。常用的稳压集成器有固定式三端稳压器和可调式三端稳压器（均属于电压串联型）。稳压器只有三个引出端子：输入端，输出端和公共端，故称三端式稳压器。 2．稳压电源的性能指标及测试方法 稳压电源的技术指标分为两种：一种是特性指标，包括允许输入电压、输出电压、输出电流及输出电压调节围等；另一种是质量指标，用来衡量输出直流电压的稳定程度，包括稳压系数（或电压调整率）、输出电阻（或电流调整率）、纹波电压（纹波系数）及温度系数等。 （1） 最大输出电流：指稳压电源正常工作时能输出的最大电流，用 max o I 表示。一般情况下的工作电流max o o I I <。稳压电路部应有保 护电路，以防止max o o I I >时损坏稳压器。 （2） 输出电压：指稳压电源的输出电压，用o V 表示。 （3） 纹波电压：指叠加在输出电压o V 上的交流分量，一般为mV 级， 可将其放大后，用示波器观测其峰峰值ΔV op-p 。也可以用交流电压表测量其有效值ΔV 。由于纹波电压不是正弦波，所以用有效值衡量存在一定的误差。
电力变压器预防性试验分析报告
电力变压器预防性试验 分析报告 Revised by Petrel at 2021
电气设备预防性试验报告试验日期温度：℃湿度：% 试验仪器日本共立3125A绝缘电阻测试仪、福禄克F17B数字万用表、武汉特试JYR50B直流电阻测试仪、扬州宝测AI-6000自动抗干扰精密介损仪 一、试验项目及要求 引用规程规范：DL/T596-2005《电力设备预防性试验规程》序号试验项目技术要求 1 绕组绝缘电阻和 吸收比 1)试验电压≥DC2500V。 2)绝缘电阻换算至同一温度下，与前一次测试结果相比应无明 显变化。 3)吸收比（10-30℃）不低于1.3。 2 绕组直流电阻1)只测试运行档位。 2)各相绕组直流电阻值相互间差别不应大于三相平均值的4%。 3)线间差别不大于三相平均值的2%。 4)与前一次相同部位测得值比较，其变化不应大于2%。 3 绕组泄漏电流1)高压侧试验电压40kV，低压侧试验电压10kV。 2)1min时泄漏电流值与前一次测试结果相比应无明显变化。 4 绕组的1)20℃时高压侧tgδ不大于0.8%，低压侧不大于1.5%。 2)tgδ值与历年的数值比较不应有显着变化(一般 不大于30%) 3)试验电压10kV。 4)非被试绕组应接地或屏蔽 一、设备型号及铭牌数据 名称电力变压器型号额定容量额定电压额定电流额定频率相数联结组别海拔冷却方式空载电流空载损耗负载损耗短路阻抗出厂编号出厂日期生产厂家 二、绝缘电阻（ΜΩ） 测试绕组试验 电压 2018年交接试验 15s 60s 吸收比15s 60s 吸收比 高压-低压及地 2500V 低压-高压及地 结论 三、绕组直流电阻 试验项目2018年交接试验
中频炉整流变压器技条件
新疆东方希望煤电铝一体化产业项目40万吨阳极组装建设工程 中频炉整流变压器 技 术 条 件 新疆东方希望有色金属有限公司 二O一二年十一月
中频炉整流变压器技术条件 1. 总则 1.1 本设备技术协议适用于新疆东方希望有色金属有限公司铝厂40万吨阳极组装北线三台 中频炉整流变压器项目招标。它作为包括油浸式整流变压器及辅助设备的功能设计、结构、性能、安装、试验和检修等方面的技术参考。 1.2本设备技术协议提出的是最低限度的技术要求 充分引述有关 1.3 本设备技术协议所使用的标准如遇与卖方所执行的标准不一致时 1.4 本设备技术协议经买、卖双方确认后作为订货合同的技术附件 法律效力。 1.5 本设备技术协议未尽事宜 2. 技术要求 2.1 执行标准 GB5273 《变压器、高压电器和套管的接线端子》 GB2536 《变压器油》 GB763 《交流高压电器在长期工作时的发热》 GB4109 《交流电压高于1000V的套管通用技术条件》 GB1094.1-1996 《电力变压器》第一部分总则 GB1094.2-1996 《电力变压器》第二部分温升 GB1094.3-2003 《电力变压器》第三部分绝缘水平和绝缘试验 GB1094.5-2003 《电力变压器》第五部分承受短路的能力 GB2900.15-1997 《电工术语变压器互感器电抗器调压器》 GB4208-93 《外壳防护等级》 GB4109-88 《高压套管技术条件》 GB6582/T-93 《高压电力设备外绝缘污秽等级》 GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》 GB/T2461-1992 《发电厂和变电所自用三相变压器技术参数和要求》 GB10237-1998 《电力变压器绝缘水平和绝缘试验、外绝缘的空气间隙》
变压器交接试验记录
电力变压器（交接）试验记录 工程名称南京六合文化城博物 馆10/0.4KV变电所 电压等级10kV 试验地点现场 主变编号1#变压器接法Dyn11 试验日期2016.12.26 型式SCB11-800/10 电压比10000/400V 天气晴 出厂编号201603270 电流比46.2/1155A 额定容量800kV A 制造厂家镇江天力变压器 有限公司 制造年月2016.4 温湿度10℃/50% 一、绝缘电阻：试验用仪器：兆欧表ZC11D-10； 接线/项目高压对其它接地低压对其它接地绝缘电阻（2500V）2500MΩ2500MΩ 二、直流电阻：试验用仪器：直流电阻测试仪3395； 抽头位置 高压相别 ⅠⅡⅢⅣⅤⅥⅦA-B（Ω）0.8855 0.8616 0.8380 0.8135 0.7894 / / B-C（Ω）0.8853 0.8613 0.8373 0.8133 0.7893 / / C-A（Ω）0.8856 0.8615 0.8375 0.8136 0.7896 / / 低压相别a-0 b-0 c-0 直流电阻0.0004962Ω0.0004996Ω0.0004940Ω三、变比：试验用仪器：变比测试仪6638； 抽头位置ⅠⅡⅢⅣⅤA-B +0.01 +0.02 +0.01 +0.01 +0.02 B-C +0.01 +0.02 +0.01 +0.01 +0.02 C-A +0.01 +0.01 +0.02 +0.01 +0.02 四、空载损耗、负载损耗 试验项目空载电流空载损耗负载损耗短路阻抗试验结果0.53% 1312W 7197W 6.09% 五、交流耐压：试验用仪器：高压试验变压器TSB； 接线/项目高压对其它接地低压对其它接地交流耐压（kV）28 1min 2.4 1min 六、结论（附注）： 审核：李国东试验者：徐丽贺传斌日期：2016年12月26日 合格
整流变压器技术规格书(2016.7.5定稿)
内蒙古兰太实业股份有限公司 2万吨/年工业金属钠、3.1万吨/年液氯项目扩建工程35KV有载调压整流变压器 技术规格书 项目指挥部 2016年6月
1 总则 1.1 本规格书为内蒙古兰太实业股份有限公司2万吨/年工业金属钠、3.1万吨/年液氯项目扩建工程电解线整流变压器，并提出该整流变压器本体及附属设备的设计、制造、结构、性能、装配、安装、试验、调试、试运、验收、培训、运行、维护和服务等各方面的技术要求。本项目购买三台ZHSFPT-17600/35KV有载调压整流变压器，品质必须等同于或优于国内外知名品牌的变压器产品。 1.2 本规格书提出的是最低限度的技术要求，并未规定所有的技术要求和应用的标准，未对一切技术细节作出规定，也未充分引述有关标准和规格的条文，供方应提供符合现行有关标准要求和满足本规格书的高质量、高效率、节能效果突出的优质产品。 1.3 如果供方没有以书面形式对本规格书的条文提出异议，则意味着供方提供的设备完全符合本规格书的要求。如有异议，不管是多么微小，都应在应标书中以“对规格书的意见和同规格书的差异”为标题的专门章节中加以详细描述。 1.4 本规格书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。 1.5 本规格书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6 本规格书未尽事宜，由供、需双方协商确定。 2 技术要求 2.l 应遵循的主要现行标准
