太阳能充放电控制器控制原理
太阳能热水器循环泵控制原理
太阳能热水器循环泵控制原理
太阳能热水器循环泵的控制原理主要包括以下几个方面：
1. 温度控制：通过测量太阳能集热器的出口水温和热水储存箱的水温，当太阳能集热器的出口水温大于热水储存箱的水温时，循环泵启动；当太阳能集热器的出口水温小于热水储存箱的水温时，循环泵停止。
这样可以确保热水始终保持在一个合适的温度范围内。
2. 时间控制：此外，循环泵的工作时间也可以进行控制。
比如可以设定一个特定的工作时间段（比如上午8点到下午6点），只在这个时间段内启动循环泵，而在其他时间段内停止循环泵。
这样可以避免在不需要热水的时候浪费能源。
3. 光照控制：太阳能热水器的循环泵也可以根据太阳光的强弱进行控制。
比如可以设置一个光敏传感器，当太阳光强度较大时，循环泵启动，利用太阳能进行热水加热；当太阳光强度较弱或太阳下山时，循环泵停止。
综合上述控制原理，可以通过温度传感器、时钟控制和光敏传感器等组件来实现太阳能热水器循环泵的自动控制，实现节能环保的热水供应。
太阳能控制器(SV26-02)技术指标
太阳能控制器（SV26－02）产品简介本设备采用国际流行单片机控制，高亮度数码管数据显示，是为直放站设计的太阳能充电控制器。
它与太阳能电池和蓄电池配套使用，组成方便，可靠的直流供电系统。
控制器的设计是与整个直流供电系统工作在最佳状态为依据的。
它采用双路顺序控制原理来控制太阳能电池对蓄电池的充电过程；充电电流随蓄电池的充满逐路断开；而随蓄电池的放电又逐路接通恢复充电，这样既符合蓄电池的理想充电特性，又提高了太阳能电池的利用率和充电效率，使整个系统工作在最佳状态，这样可延长其寿命。
本设备带有蓄电池电压测量数码显示和充放电电流数码显示。
一、系统主要配置及主要功能1、太阳能电池输入：二路 每路10A ，总电流20A2、蓄电池：一路 24V3、输出：一路 24V ／20A4、蓄电池电压：24V5、测量电流：输入电流，输出电流（单表头切换）6、保护功能：充电防反接、防过充、防过放（过放切离）防高电压开路（高压保护）、防雷击。
二、主要技术指标1、太阳电池过充电压：28.7±0.1V ～29.1±0.1V2、过充恢复电压：26.5±0.1V3、蓄电池过放电压：23.2V±0.1V4、过放恢复电压：24.6V±0.1V5、控制信号输出：≤＋23.2V±0.1V6、控制信号关断：≥24.6±0.1V7、电压显示精度：±0.1V8、电流显示精度：±0.2A9、过压保护：≥32V±0.1V三、工作条件1、保证设备正常工作温度-20℃～＋55℃，空气相对温度：10％～90％2、储存温度：-40℃～＋75℃3、工作状态：连续工作4、室内工作应保证无腐蚀无易爆性气体5、保险丝：250V ／ 2A太阳能控制器（SV26－02）。
什么是MPPT
什么是MPPTMPPT是Maximum Power Point Tracking（最大功率点跟踪）的简称，MPPT控制器能够实时侦测太阳能板的发电电压，并追踪最高电压电流值(VI)，使系统以最高的效率对蓄电池充电。
应用于太阳能光伏系统中，协调太阳能电池板、蓄电池、负载的工作，是光伏系统中非常重要的组件。
MPPT的概述最大功点跟踪(Maximum Power Point Tracking，简称MPPT)系统是一种通过调节电气模块的工作状态，使光伏板能够输出更多电能的电气系统能够将太阳能电池板发出的直流电有效地贮存在蓄电池中，可有效地解决常规电网不能覆盖的偏远地区及旅游地区的生活和工业用电，不产生环境污染。
光伏电池的输出功率与MPPT控制器的工作电压有关，只有工作在最合适的电压下，它的输出功率才会有个唯一的最大值。
日照强度为1000W/下，U=24V,I=1A；U=30V,I=0.9A；U=36V,I=0.7A；可见30的电压下输出功率最大。
MPPT的原理给蓄电池充电，太阳板的输出电压必须高于电池的当前电压，如果太阳能板的电压低于电池的电压，那么输出电流就会接近0。
所以，为了安全起见，太阳能板在制造出厂时，太阳能板的峰值电压（Vpp）大约在17V左右，这是以环境温度为25°C时的标准设定的。
当天气非常热的时候，太阳能板的峰值电压Vpp会降到15V左右，但是在寒冷的天气里，太阳能的峰值电压Vpp可以达到18V。
现在，我们再回头来对比MPPT太阳能控制器和传统太阳能控制器的区别。
传统的太阳能充放电控制器就有点象手动档的变速箱，当发动机的转速增高的时候，如果变速箱的档位不相应提高的话，势必会影响车速。
但是对于传统控制器来说，充电参数都是在出厂之前就设定好的，就是说，MPPT控制器会实时跟踪太阳能板中的最大的功率点，来发挥出太阳能板的最大功效。
电压越高，通过最大功率跟踪，就可以输出更多的电量，从而提高充电效率。
太阳能控制器蓄电池检测控制电路原理

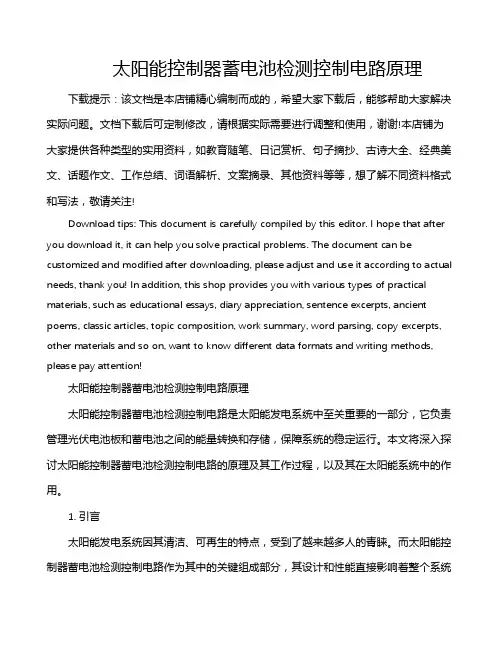

太阳能控制器蓄电池检测控制电路原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!太阳能控制器蓄电池检测控制电路原理太阳能控制器蓄电池检测控制电路是太阳能发电系统中至关重要的一部分，它负责管理光伏电池板和蓄电池之间的能量转换和存储，保障系统的稳定运行。
MPPT 太阳能控制器使用手册说明书
MPPT太阳能控制器使用手册System voltage:96V/192V/216V(220V)/240V/384V细阅读手册中的所有说明和注意事项）手册中包含了本系列太阳能充放电控制器（下文简称为“控制器”）所有的安全、安装以及操作说明：◇请安装在室内，避免元器件暴露，并防止控制器内部有水进入；◇请将控制器安装在通风良好的地方，工作时控制器外壳温度会很高；◇建议在输入端、负载端和电池端接入保险或断路器，防止使用中出现电击危险；◇安装之后检查所有的线路连接是否牢固，避免由于虚接造成热量聚集而发生危险；◇初次使用如果显示屏没有显示，请立即切断保险丝或断路器再检查线路是否连接正确；◇若系统需要连接逆变器，请将逆变器直接与蓄电池连接，切勿与控制器的负载端连接；◇当控制器处于正常充电状态，切勿断开蓄电池连接，否则可能损坏直流负载目录1.MPPT控制器基本资料 (4)1.1产品概述及特点 (4)1.2产品特征 (5)1.3产品配件 (5)1.4最大功率点追踪技术 (6)1.5蓄电池充电阶段 (7)2.控制器安装 (8)2.1安装位置的选择 (8)2.2安全距离 (8)2.3控制器尺寸 (8)2.4控制器安装注意事项 (9)3.控制器连接 (9)3.1太阳能充电系统连接图 (9)3.2光伏组件串联数量 (9)3.3光伏组件输入总功率 (10)3.4蓄电池系统电压及其类型 (11)3.5DC负载输出电压系统和最大电流 (11)3.6电缆和断路器/空气开关的规格 (11)3.7控制器开启和关闭步骤 (12)3.8控制器通讯端口说明 (13)4.控制器的操作 (14)4.1指示灯和按键操作 (14)4.2菜单简介 (14)5.技术参数 (15)6.维护和清洁 (17)6.1更换保险丝 (17)6.2清洁通风口散热片 (17)7.保修 (17)8.保修卡 (17)1.MPPT控制器基本资料1.1产品概述及特点感谢您选择MPPT太阳能充电控制器！本系列产品具有高转换效率、高效的MPPT算法、整洁的内部结构和美观大方的外形设计。
太阳能灯能充电的原理
太阳能灯能充电的原理太阳能灯是一种新型的环保型灯光设备。
它采用的是太阳能发电技术，可以在白天通过太阳光轻松地将光能转化为电能并储存，然后在晚上或其他光线不足的环境下释放出电能来照明。
下面我们详细说明一下太阳能灯能充电的原理。
一、太阳能灯充电原理1. 太阳能电池板太阳能电池板即是太阳能灯中重要的组成部分。
它利用光电效应将太阳能转化为电能。
当太阳照射到太阳能电池板上时，它会激发太阳能电池内部的芯片发生化学反应，从而产生电流。
这个过程可以在全天24小时内持续进行。
2. 电池太阳能灯的电池负责储存太阳能转化而来的电能。
在白天太阳能电池板的工作过程中积累的电能将被储存在电池内，直到夜晚或者其他需要时释放。
太阳能电池板抽取的是直流电，而电池储存的却是可变电流，为了避免损耗，太阳能电池板会通过一个转换器将直流电转化为变交流电，这样才能存储于电池当中。
3. 控制器太阳能灯中还有一个非常重要的部件控制器。
它的主要作用是对太阳能灯进行调度和管理。
首先，它会监测太阳能电池板和电池的电量，确认太阳能电池板是否充足提供太阳能，并且确认电池是否储存足够的能量。
其次，它还会监测光线亮度和环境温度，并在不同的照明情况下，进行调整，以达到更高的能量效率和更长的使用寿命。
二、太阳能灯充电的优点1.环保节能太阳能灯是利用太阳能作为能源，不需要外界的电源，不会像传统的灯具一样消耗大量的电力资源。
同时，太阳能灯使用的都是可再生的绿色能源，减少了对环境的破坏，对于保护地球环境具有非常重要的意义。
此外，太阳能灯充电的过程中没有任何排放、污染物，也不存在噪音和辐射等问题。
2.使用方便太阳能灯不需要外接电源，也不要有复杂的电线安装过程。
只需要安装在有光照的地方，晚上就能自动点亮。
因为它的工作不受地缘环境的限制，无需接线安装，仅仅需要安装于有光照的地方，并充足的蓄电，即可长期使用，十分便利。
3.经济实用太阳能灯电池可长期使用，通常是满足98%以上的使用需求，其寿命也比较长，一次性投资，只需花费人工维护的费用，因此在长期的使用过程中，太阳能灯的经济实用性非常高，是比较市场理想的绿色节能产品。
太阳能升压控制器 原理解析
太阳能升压控制器原理解析《太阳能升压控制器原理解析》太阳能升压控制器是太阳能发电系统中的重要组成部分，它的工作原理对于太阳能发电的效率和稳定性至关重要。
本文将对太阳能升压控制器的原理进行解析。
太阳能发电系统中，太阳能电池板将太阳光转化为直流电能，但是这个电能的电压通常较低，无法直接满足一些后续使用要求。
因此，需要通过升压控制器将太阳能电池板输出的低压直流电能转化为更高电压的直流电能。
太阳能升压控制器一般由输入端、输出端、控制芯片和电路元件等部分组成。
输入端负责接收太阳能电池板输出的低压直流电能，输出端则提供经过升压处理后的高压直流电能。
控制芯片则起到对输入端和输出端电能进行调节和控制的作用。
太阳能升压控制器的工作原理可以简单描述为：首先，控制芯片通过对输入端接收到的电能进行监测和测量，得到电能的实时状态信息，包括电压、电流等参数。
然后，根据预设的电能输出要求和系统能力，控制芯片对电能进行调节和控制，以保证输出端提供稳定的高压直流电能。
具体而言，当输入端电能的输出电压低于预设的输出要求时，控制芯片会对输入端进行升压处理，通过适当的电路和元件，使得输出端能够提供较高的电压。
当输入端电能的输出电压高于预设的输出要求时，控制芯片会对输入端进行降压处理，以保证输出端仍能提供稳定的高压直流电能。
此外，太阳能升压控制器还具备其他功能，如过载保护、电池充电管理等。
通过对电能的监测，控制芯片能够实时检测到系统中的各种异常情况，并采取相应的措施进行保护。
总之，太阳能升压控制器在太阳能发电系统中担负着重要的角色。
通过对输入端电能进行调节和控制，它能够提供稳定的高压直流电能，以满足太阳能发电系统的后续使用要求。
充放电mos控制逻辑
充放电MOS控制逻辑1. 介绍充放电MOS（Metal-Oxide-Semiconductor）控制逻辑是电子设备中常用的一种电源管理技术。
通过控制MOS管的导通和截止，实现对电池的充放电控制。
本文将详细介绍充放电MOS控制逻辑的原理、应用场景、工作流程以及相关注意事项。
2. 原理充放电MOS控制逻辑的原理基于MOS管的导通和截止特性。
MOS管是一种具有三个端口的电子器件，包括栅极（G）、漏极（D）和源极（S）。
当栅极施加正向电压时，MOS管导通；当栅极施加负向电压时，MOS管截止。
在充放电MOS控制逻辑中，MOS管被用作电池与外部电路之间的开关。
通过控制栅极电压，可以实现对MOS管的导通和截止控制，从而控制电池的充放电状态。
3. 应用场景充放电MOS控制逻辑广泛应用于各种电子设备中，特别是移动设备和电动车辆等需要电池管理的领域。
以下是一些常见的应用场景：•移动设备：智能手机、平板电脑、便携式音乐播放器等。
•电动车辆：电动汽车、电动自行车等。
•太阳能电池系统：太阳能充电器、太阳能发电系统等。
4. 工作流程充放电MOS控制逻辑的工作流程如下：1.检测电池状态：通过电池管理芯片或其他电路，检测电池的电压、电流和温度等参数，以确定电池的状态。
2.决定充放电状态：根据电池的状态和系统需求，决定是否进行充放电操作。
如果电池需要充电，转到步骤3；如果电池需要放电，转到步骤4；如果电池状态正常，不需要充放电，结束工作流程。
3.充电控制：通过控制MOS管的栅极电压，使其导通，将电池与充电电源连接起来，实现电池的充电。
同时，监测电池的状态，当电池达到充电终止条件时，关闭MOS管，停止充电。
4.放电控制：通过控制MOS管的栅极电压，使其截止，切断电池与负载之间的连接，实现电池的放电。
同时，监测电池的状态，当电池达到放电终止条件时，打开MOS管，停止放电。
5. 注意事项在使用充放电MOS控制逻辑时，需要注意以下事项：•保护电池：合理控制充放电速率，避免过快或过慢的充放电对电池造成损害。
太阳能充电器原理
太阳能充电器原理太阳能充电器是一种利用太阳能光能转换为电能的设备，可以为各种电子设备充电，如手机、平板电脑、相机等。
其原理主要是利用太阳能光能转换为电能的光伏效应。
下面我将详细介绍太阳能充电器的原理。
首先，太阳能充电器主要由太阳能电池板、电池、控制电路和输出端口等组成。
太阳能电池板是太阳能充电器的核心部件，它由许多光伏电池组成，光伏电池是利用半导体材料的光电特性将太阳能光能转换为电能的装置。
当太阳光照射到太阳能电池板上时，光子激发了半导体中的电子，使其跃迁到导带中，产生电流，从而实现了太阳能光能到电能的转换。
其次，太阳能电池板通过电线将产生的电能传输到电池中进行储存。
电池是太阳能充电器的储能装置，它可以将太阳能电池板产生的直流电转换为可供电子设备使用的电能。
控制电路则起到了调节和保护电池的作用，它可以对电池进行充放电管理，确保电池的安全可靠使用。
最后，输出端口则是太阳能充电器与电子设备连接的接口，通过它可以将储存好的电能输出给电子设备进行充电。
总的来说，太阳能充电器的原理就是利用光伏效应将太阳能光能转换为电能，然后通过电池储存和控制电路管理，最终输出给电子设备进行充电。
太阳能充电器具有环保、可再生、无噪音等优点，因此在户外旅行、露营、登山等活动中得到了广泛的应用。
除了户外活动，太阳能充电器在一些偏远地区、没有电网的地方也发挥了重要作用，为人们的生活和工作提供了便利。
随着科技的不断进步，太阳能充电器的效率和稳定性也在不断提高，相信未来它会在更多的领域得到应用。
综上所述，太阳能充电器的原理是利用光伏效应将太阳能光能转换为电能，通过电池储存和控制电路管理，最终输出给电子设备进行充电。
它的应用范围广泛，具有环保、可再生等优点，是一种非常有前景的充电方式。
希望本文对太阳能充电器的原理有所帮助，谢谢阅读！。
太阳能热水器控制器原理图
太阳能热水器控制器原理图家用太阳能热水器方便、节能、无污染，应用广泛。
本文介绍的太阳能热水器辅助控制系统以单片机为核心，对储水箱水位、水温等进行检测和显示；水位过低时进行自动上水、水满自停，防止溢水；在无光照阴雨天或寒冷季节进行辅助电加热，且温度可由用户预置；在寒冷的冬季能对上水管道的水进行排空，防止管道冻裂；具有防漏电、防干烧等多种安全保护和声光报警功能。
一、系统结构太阳能热水器辅助控制系统结构如图1所示.在真空管太阳能热水器的保温储水箱内增加一个与电热水器类似的电热元件并固定在绝缘底座上，引出交流电源线入户，由辅助控制系统的继电器控制通断电。
水位、水温探测器从保温储水箱顶部安装在水箱中,通过电缆线接入用户室内控制器。
进行管道排空时，由控制系统关闭排空控制阀，打开热水开关和淋浴开关，将管道中的水放掉；用水时则打开排空控制阀.系统自动上水时，通过单项电磁阀上水。
水流电开关用于检测淋浴开关是否打开、是否有水的流动，当淋浴开关打开用水时，系统自动停止上水、切断辅助电加热器的电源。
二控制系统组成太阳能热水器控制系统的组成如图2所示.整个系统以AT89C51单片机为核心,对水温、水位等参数进行智能检测和显示，读取水流开关、排空阀门的状态，经键盘操作和单片机内部运算比较，控制相应得执行机构进行通、断电；进行防漏电、防干烧等保护，并进行相应得声光报警。
对水箱水温信号的检测采用DALLAS公司生产的一线式数字温度传感器DS18B20，它具有3引脚TO—92小体积封装形式，CPU只需一根端口线就能与DS18B20通信控制读取温度值。
水流开关信号的检测采用开关式传感器，其内部是一个霍尔开关，排空阀是一个带行程开关的球型阀，由5W交流伺服电机带动,每旋转90度输出一个开关信号，排空阀的开闭状态对应于该开关信号.上水电磁阀采用12V直流单项电磁阀；辅助电加热体的通断电采用继电器控制；排空阀由36V(5W)交流伺服电机带动，由排空阀的开闭状态信号确定并通过继电器控制交流伺服电机电源通断电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能充放电控制器控制原理
之前，很多人问我，在太阳能整套系统中为蓄电池起充放电保护
的控制器到底有什么用，
它的保护模式一般体现在那几方便，在这里
我替大家简单的分析下．
一个合格的太阳能充放电控制器必须具有以下几种充放电保护
模式：
1、直充保护点电压：直充也叫急充，属于快速充电，一般都是在蓄
电池电压较低的时候用大电流和相对高电压对蓄电池充电，但是，有
个控制点，也叫保护点，就是上表中的数值，当充电时蓄电池端电压
高于这些保护值时，应停止直充。直充保护点电压一般也是“过充保
护点”电压，充电时蓄电池端电压不能高于这个保护点，否则会造成
过充电，对蓄电池是有损害的。
2、均充控制点电压：直充结束后，蓄电池一般会被充放电控制器静
置一段时间，让其电压自然下落，当下落到“恢复电压”值时，会进入
均充状态。为什么要设计均充？就是当直充完毕之后，可能会有个别
电池“落后”（端电压相对偏低），为了将这些个别分子拉回来，使所
有的电池端电压具有均匀一致性，所以就要以高电压配以适中的电流
再充那么一小会，可见所谓均充，也就是“均衡充电”。均充时间不宜
过长，一般为几分钟~十几分钟，时间设定太长反而有害。对配备一
块两块蓄电池的小型系统而言，均充意义不大。所以，路灯控制器一
般不设均充，只有两个阶段。
3、浮充控制点电压：一般是均充完毕后，蓄电池也被静置一段时间，
使其端电压自然下落，当下落至“维护电压”点时，就进入浮充状态，
目前均采用PWM（既脉宽调制）方式，类似于“涓流充电”（即小电
流充电），电池电压一低就充上一点，一低就充上一点，一股一股地
来，以免电池温度持续升高，这对蓄电池来说是很有好处的，因为电
池内部温度对充放电的影响很大。其实PWM方式主要是为了稳定蓄
电池端电压而设计的，通过调节脉冲宽度来减小蓄电池充电电流。这
是非常科学的充电管理制度。具体来说就是在充电后期、蓄电池的剩
余电容量（SOC）>80%时，就必须减小充电电流，以防止因过充电
而过多释气（氧气、氢气和酸气）。
4、过放保护终止电压：这比较好理解。蓄电池放电不能低于这个值，
这是国标的规定。蓄电池厂家虽然也有自己的保护参数（企标或行
标），但最终还是要向国标靠拢的。需要注意的是，为了安全起见，
一般将12V电池过放保护点电压人为加上0.3v作为温度补偿或控制
电路的零点漂移校正，这样12V电池的过放保护点电压即为：11.10v，
那么24V系统的过放保护点电压就为22.20V 。目前很多生产充放电
控制器的厂家都采用22.2v(24v系统)标准。
