智能网关结构

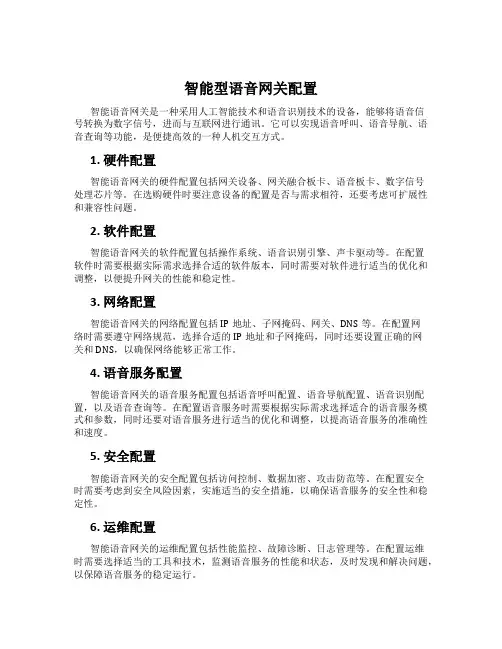

智能型语音网关配置
智能型语音网关配置智能语音网关是一种采用人工智能技术和语音识别技术的设备，能够将语音信号转换为数字信号，进而与互联网进行通讯。
它可以实现语音呼叫、语音导航、语音查询等功能，是便捷高效的一种人机交互方式。
1. 硬件配置智能语音网关的硬件配置包括网关设备、网关融合板卡、语音板卡、数字信号处理芯片等。
在选购硬件时要注意设备的配置是否与需求相符，还要考虑可扩展性和兼容性问题。
2. 软件配置智能语音网关的软件配置包括操作系统、语音识别引擎、声卡驱动等。
在配置软件时需要根据实际需求选择合适的软件版本，同时需要对软件进行适当的优化和调整，以便提升网关的性能和稳定性。
3. 网络配置智能语音网关的网络配置包括IP地址、子网掩码、网关、DNS等。
在配置网络时需要遵守网络规范，选择合适的IP地址和子网掩码，同时还要设置正确的网关和DNS，以确保网络能够正常工作。
4. 语音服务配置智能语音网关的语音服务配置包括语音呼叫配置、语音导航配置、语音识别配置，以及语音查询等。
在配置语音服务时需要根据实际需求选择适合的语音服务模式和参数，同时还要对语音服务进行适当的优化和调整，以提高语音服务的准确性和速度。
5. 安全配置智能语音网关的安全配置包括访问控制、数据加密、攻击防范等。
在配置安全时需要考虑到安全风险因素，实施适当的安全措施，以确保语音服务的安全性和稳定性。
6. 运维配置智能语音网关的运维配置包括性能监控、故障诊断、日志管理等。
在配置运维时需要选择适当的工具和技术，监测语音服务的性能和状态，及时发现和解决问题，以保障语音服务的稳定运行。
7. 总结智能语音网关是一种集成了人工智能技术和语音识别技术的先进设备，可以实现便捷高效的语音服务。
在配置智能语音网关时需要注意硬件、软件、网络、语音服务、安全和运维等方面，全面考虑各种因素，以保证语音服务的顺利实现。
华为eip原理
华为eip原理华为EIP（企业智能网关）是一种基于软硬件一体化的网络设备，旨在提供企业级网络解决方案。
华为EIP采用面向服务的架构，具备可扩展性和灵活性，可以支持各种不同的业务需求。
华为EIP的核心原理是通过集成不同的网络功能，实现企业网络的高效运行。
它包括安全、路由、数据传输、流量控制、质量服务等多种功能，能够充分满足企业各种网络应用的需求。
首先，华为EIP通过实现安全功能，保护企业的网络免受威胁。
它能够提供防火墙、入侵检测和防止数据泄漏等安全措施，确保企业的网络安全。
其次，华为EIP支持强大的路由功能，能够根据不同的网络规划和需求，灵活地配置路由策略。
这样能够确保网络数据的高效传输，并且使得不同部门之间的数据能够安全地通信。
此外，华为EIP还提供了数据传输功能，使得企业内部的数据能够快速、可靠地传输。
它支持虚拟专用网（VPN）技术，可以建立安全的远程办公连接。
同时，华为EIP还支持负载均衡，确保网络的高可用性和负载分配。
另外，华为EIP的流量控制功能能够根据企业的需求，对网络流量进行监测和调整。
它可以针对不同的应用程序和用户，进行流量的优先级设置和敏感信息的筛选，提高网络的效率和用户体验。
最后，华为EIP具备质量服务功能，保证用户的网络服务质量。
通过流量分类、拥塞控制和数据包优先级等技术手段，它能够实现对网络流量的管理和调整，确保关键业务的稳定运行。
综上所述，华为EIP通过集成多种网络功能，提供企业级网络解决方案。
它的原理包括安全、路由、数据传输、流量控制和质量服务等多个方面，为企业提供高效、安全、可靠的网络服务。
智能网关的设计与实现
智能网关的定义与功能
功能
数据处理：智能网关可以对数据进行采集、传输、存储和处理，实现设备间数据共 享和协同工作。
协议转换：智能网关支持多种通信协议，可以实现不同设备、不同网络之间的协议 转换和兼容性处能网关可以对连接的设备进行 管理，包括设备的注册、配置、 控制、诊断等操作，实现设备的 远程管理和智能化控制。
设备连接与控制
智能网关作为智能家居的中心，能够连接各种智能设备， 如智能灯泡、智能插座、智能传感器等，实现设备的远程 控制和自动化控制。
数据汇集与分析
智能网关可以收集各种智能设备的数据，进行统一处理和 分析，为用户提供智能化的家居体验，如基于数据分析的 智能推荐、智能家居安全监控等。
语音交互与智能助手
数据处理与分析
实现数据处理模块，对接 收到的数据进行清洗、分 析、存储等操作，提供数 据分析和挖掘的能力。
数据安全性
加强数据传输和存储的安 全性设计，采用加密技术 保护用户数据隐私。
应用程序接口(API)设计
API规划与设计
根据智能网关的功能需求，规划并设 计合理的API接口，提供给开发者使 用。
挑战
在物联网时代，智能网关面临数据安全、隐私保护、设备兼容性等多方面的挑战，需要不断技术创新和标准化建 设来应对。同时，随着物联网设备数量的不断增加，智能网关的处理能力和扩展性也将面临更大的考验。
THANKS
感谢观看
性能测试方法与指标
01
02
03
04
吞吐量测试
测量网关在不同负载下的数据 传输能力，以评估其处理性能
。
延迟测试
测量数据通过网关的传输延迟 ，以评估其响应速度。
并发连接测试
测试网关同时处理多个连接的 能力，验证其并发性能。
Zigbee智能网关说明书
产品概述XXXX家居产品是以智能网关为核心，搭配人体传感器、智能开关、智能插座、无线模式面板等智能设备，可以实现一键开关灯、人来灯亮人走灯灭、远程控制普通家电、家电用电量统计等功能，为您打造一个智能、温馨、舒适的居住环境。
包装清单智能网关x1 连接线x1说明书x1 适配器x1产品介绍智能网关是智能家居设备的控制中心，各传感器、控制器和智能家电可通过网关互联互通。
本产品由智能网关主体与连接线及适配器组成。
安装方法1） 将网关插入电源线；2） 将网关通过网线连接到你的路由器；3） 手机连接到同一路由器Wi-Fi 中，然后根据App 提示添加网关即可；安装方法 智能网关主体 连接线及适配器智能网关连接示意图路由器网线智能网关适配器APP说明本产品已接入XXXXAPP，可通过APP进行操控，并与其它产品互联互通。
扫描二维码，关注XXXX公众号，请求后台推送APP安装包二维码，下载并安装。
根据APP提示方式添加设备后，即可操控设备。
配置说明无线连接：1）打开 APP，点击家居首页的+添加网关；2）选择网关的 WIFI 名称后点击下一步；3）选择无线方式，选择需要给网关配置的 WIFI，点击下一步；4）输入 WIFI 的密码后点击确认添加，配置成功后会跳到设置界面；5）输入网关的名称和添加一个房间后点击完成，此时在 APP 上就可以看到已添加的网关了。
有线连接：1）将网线接入网关的 WAN口；2）打开 APP，点击家居首页的+添加网关；3）选择网关的 WIFI 名称后点击下一步；4）选择有线方式，配置成功后会跳到设置界面；5）输入网关的名称和添加一个房间后点击完成，此时在 APP 上就可以看到已添加的网关了。
智能网关使用须知1）使用智能网关前，请详细阅读产品说明书及使用须知。
2）智能网关及其子设备仅适用于提升家居生活娱乐性及便捷度，并非安防产品，不属于中国强制性产品认证（CCC）第十九类安全防范产品范畴。
3）智能网关及其子设备仅用于提醒设备状态，不适用于家庭、楼宇、仓库或其它任何经营场所的专业安保，如有用户违反产品说明及其使用须知，将产品用于专业安防领域，制造商对因此造成的任何风险不承担责任。
SZ09-GW-04 智能家居网关说明书
上海顺舟智能科技股份有限公司网站：SZ09-GW-04智能家居网关上海顺舟智能科技股份有限公司1、产品介绍SZ09-GW-04智能网关内置256Mb的闪存和1Gb的RAM，是顺舟智能推出的一款采用MTK7688方案的SZ09-GW-04高性能版WIFI模块和TI方案加强版Zigbee，组成了稳定、可靠、数据收发的智能网关。
SZ09-GW-04智能网关支持二次开发，提供完善接口协议，通过TCP/IP协议通信，方便客户进行软硬对接，SZ09-GW-04智能网关集成透传，ZHA，ZLL三种协议为一体的智能网关，真正意义上实现了互联互通。
本产品符合Zgbee Home Automation标准，这个标准规定了应用层的动作，包括组网、控制命令,策略格式,等内容。
由本网关组建的系统，客户配置简单方便，易于扩展，产品具有互操作性，通信稳定、可靠。
使用本网关经过认证的设备可与其它ZHA标准设备兼容。
2、功能介绍网关部分：搜索设备并将其自动加入网络，无需考虑网络参数配置，网关自动选择并设置优化的参数。
对灯进行开关控制、调光控制、调色控制（需要灯模块支持），开关面板，智能插座，红外转发，环境监测等联动。
手机端应用部分：搜索灯具，家居产品；调光、调色；场景控制；分组；策略等。
3,硬件说明供电：USB供电U=5V I=2A以上网口：黑色WAN口电源指示灯：设备上电长亮红灯，下电灯灭LDO指示灯：上电20S左右后长亮红灯，下电灯灭WAN口指示灯：WAN口接上网线后长亮蓝灯，有数据交互时蓝灯闪烁，闪烁的频率和数据交互频率成正比WIFI指示灯：上电长亮蓝灯，30S左右后熄灭，手机或电脑设备连上网关SSID 时蓝灯闪烁（闪烁方式：2短（400ms）1长（800ms））Zigbee指示灯：上电30S左右后长亮蓝灯，网关开启加网时蓝灯闪烁（频率为1S），设备加网成功后快闪5秒（频率为500ms）后恢复1S频率闪烁至加网结束恢复长亮长胶棒:1个WIFI2.4G长胶棒天线，一个ZIGBEE2.4G长胶棒天线RESET:长按10S：网关恢复出厂设置，所有子设备自动解绑，白名单为空，策略列表为空CFG：短按2次CFG键（短按时间间隔小于等于2秒，否则开启配置失败）网关无线一键配置到路由器，处于配置状态时WIFI指示灯200ms快闪，配置时长60秒，配置失败WIFI指示灯恢复到500ms频闪（该功能暂不支持）4、产品参数产品型号SZ09-GW-04额定输入电压DC5V/2A纹波要求100mv以下储存温度-40℃-70℃工作温度-15℃-55℃工作湿度10%-80%频段 2.4G传输速率150Mbps主芯片MTK7688CPU频率UP TO580MHZ整机尺寸103*103*19.5MMRAM DDR21GbFLASH256MbZIGBEE TI CC2530发射功率+18DB（zigbee）、+15DB（wifi）接口1个WAN口,1个USB口,1个TF卡槽（暂不支持）天线1个WIFI2.4G长胶棒天线，1个ZIGBEE2.4G长胶棒天线5、注意事项首先手机,（平板）要下载并安装顺舟智能提供的APP软件。
智能家庭系统的智能网关设计
智能家庭系统的智能网关设计在当今科技飞速发展的时代，智能家居系统逐渐走进了人们的生活，为我们带来了更加便捷、舒适和高效的生活体验。
而智能网关作为智能家居系统的核心组件，其设计的优劣直接影响着整个系统的性能和稳定性。
智能网关是什么呢？简单来说，它就像是智能家居系统的“大脑”，负责连接和协调各种智能设备，实现数据的传输、处理和控制。
它将不同类型、不同通信协议的设备连接在一起，使得它们能够相互通信和协同工作。
那么，如何设计一个优秀的智能网关呢？首先，我们需要考虑它的硬件架构。
一个好的智能网关应该具备强大的处理能力，以应对大量数据的处理和复杂的计算任务。
这就需要选择高性能的处理器，如多核的CPU 或者专用的处理芯片。
同时，还需要足够的内存和存储空间，来存储系统程序、数据和用户配置信息。
在通信接口方面，智能网关需要支持多种通信协议，以适应不同类型的智能设备。
常见的通信协议包括WiFi、蓝牙、Zigbee、ZWave 等。
为了实现广泛的兼容性，网关通常会配备多个不同类型的接口，如WiFi 模块、蓝牙模块、Zigbee 收发器等。
这样，无论是智能灯泡、智能插座、智能门锁还是智能传感器等设备，都能够轻松地连接到网关。
除了硬件，软件也是智能网关设计的关键。
操作系统的选择至关重要，它需要具备稳定性、实时性和低资源消耗等特点。
常见的操作系统如Linux、RTOS 等都可以作为智能网关的操作系统。
在软件架构上，通常采用分层设计的思想，将系统分为硬件驱动层、通信协议层、数据处理层和应用层等。
这样可以使得软件结构清晰，易于维护和扩展。
安全性也是智能网关设计中不可忽视的一个方面。
由于智能家居系统涉及到家庭的隐私和安全，因此智能网关需要具备强大的安全防护机制。
这包括数据加密、身份认证、访问控制等措施，以防止数据泄露和非法访问。
在数据处理方面，智能网关需要能够快速、准确地处理来自不同设备的大量数据。
它需要对数据进行筛选、整合和分析，提取有价值的信息，并根据用户的设定或智能算法做出相应的控制决策。
中国电信智慧网关系统设计方案
中国电信智慧网关系统设计方案中国电信智慧网关系统设计方案一、方案背景及目标：随着5G时代的到来，中国电信需要构建一个智慧网关系统，以支持更高速的数据传输、更多种类和规模的设备连接，并提供更加智能化的服务。
该系统的目标是提供高效、可靠的数据传输和智能化的服务管理，以满足用户对更好网络体验的需求，并支持物联网和边缘计算等新兴技术的发展。
二、系统架构设计：1. 网络接入层：智慧网关系统需要支持多种网络接入方式，包括有线接入（如光纤、以太网）和无线接入（如4G、5G、Wi-Fi）。
在有线接入方面，可以采用光纤接入技术，将光纤接入设备连接到智慧网关系统。
在无线接入方面，可以采用蜂窝网络技术，如4G和5G网关，将移动通信设备连接到智慧网关系统。
同时，还可以支持Wi-Fi接入，以满足家庭和办公环境中的无线连接需求。
2. 数据传输层：智慧网关系统需要具备高效、可靠的数据传输能力，以满足大规模设备连接和大数据传输的需求。
对于有线接入，可以采用高速的以太网传输技术，如千兆以太网或万兆以太网，以提供更高的传输速度和带宽。
对于无线接入，可以采用LTE技术或5G技术，以支持更高速的无线数据传输和更多设备的连接。
3. 服务管理层：智慧网关系统需要提供智能化的服务管理功能，包括设备管理、用户管理、服务配置等。
设备管理：对接入系统的设备进行管理和监控，包括设备注册、认证、状态监测等。
用户管理：对接入系统的用户进行管理和授权，包括用户注册、认证、权限控制等。
服务配置：提供统一的服务配置接口，以方便用户自定义服务和配置各种智能化应用。
4. 安全管理层：智慧网关系统需要提供全面的安全管理功能，包括数据加密、用户认证、权限控制等，以保障用户数据和隐私的安全。
数据加密：对用户数据进行加密传输，以保障数据的机密性。
用户认证：对用户进行身份认证，防止非法用户的接入。
权限控制：对用户权限进行管理和控制，以防止非授权用户的不当操作。
三、系统功能设计：1. 数据传输功能：支持高速、可靠的数据传输，采用高速传输协议，并支持即时传输和流媒体传输等。
智能物联网网关设计与实现
智能物联网网关设计与实现一、前言智能物联网网关是物联网系统的“大脑”，它负责接收各种传感设备的数据，把这些数据进行处理、分析，并且将处理后的结果传送到上层的云端服务器或APP上。
智能网关是整个物联网系统的核心，为系统的有效运行提供了支撑。
在智能物联网中，网关是一个重要的组成部分，其主要任务是将不同物联网协议标准的传感设备与互联网相连接，进而实现物联网的核心功能。
二、智能物联网网关的设计与实现1. 网关硬件设计智能物联网网关的硬件设计涉及到的内容很多，可以从以下几个方面进行考虑。
（1）选择微处理器在设计物联网网关时，我们需要选择合适的微处理器芯片来作为系统的控制中心。
各种不同的微处理器芯片都有其自身的特点、优劣，因此，在进行选择时我们需要根据自身的需要和硬件设备的特点来合理的进行搭配。
（2）选择传感器选择合适的传感器是智能物联网网关设计中非常重要的一个环节。
不同的传感器能够检测到不同的环境信息，如温度、湿度、光线、压力、声音等。
因此，在选择传感器时需要考虑到具体的应用场景和需求。
（3）选择通讯模块智能物联网网关还需要配备合适的通讯模块，从而可以和其他的设备进行通讯。
常见的通讯模块包括WIFI，蓝牙，Modbus等。
2. 网关软件设计智能物联网网关的软件设计主要包括以下几个方面。
（1）操作系统在实现网关的软件设计时，我们首先需要选择一个合适的操作系统。
常见的操作系统有Linux、windows和RTOS等。
根据实际的需求和系统的复杂程度选择合适的操作系统可以保证系统的稳定性和可靠性。
（2）设备管理物联网中的设备非常多，因此，设备管理显得尤为重要。
通过网关能够管理各种传感器设备，查询设备状态，监控设备数据并且能够定期检测设备健康状况。
（3）数据传输智能物联网网关要负责对接不同类型的设备，并将各个设备上传的数据进行统一的处理。
在实现数据传输时，需要考虑各种协议标准，如MQTT、HTTP、TCP等。
（4）安全措施在物联网应用中，安全问题是必须要考虑的一个重要问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
引言
随着网络技术和现代通信技术的发展，家庭网络化已经成为家庭现代化的趋势。
家庭网络可视为一种分布式网络，通过无线家庭网关实现对普通家电终端的远程控制是未来的发展趋势，冈此无线家庭网关是整个家庭网络的核心，它主要实现网络接入、远程控制以及无线连接家庭内部异构子网等功能。
其中无线网关控制技术是一个需要解决的关键问题。
目前无线控制技术主要有IrDA、ZigBee、无线USB、蓝牙、Z-Wave。
在以上技术中，IrDA技术最具有成本优势且协议简单，但传输方向单一，不能组网。
WirelessUSB 的成本较高，主要用于传输高速多媒体数据，不适合智能家庭的控制应用。
蓝牙技术主要用于传输语音，如果将其应用在智能家庭网关控制，将带来传输距离受限和控制协议复杂等问题。
Z-Wave是从ZigBee标准中精简而来，但该技术目前尚不支持全球通用的2．4 GHz 频段。
ZigBee技术在传输距离、可靠性以及组网能力方面都极具优势，本文利用ZigBee
技术对智能无线家庭网关控制技术进行研究。
1 无线智能家庭网关控制技术的结构设计
1．1 家庭网关组网技术的选择
ZigBee技术是一种新兴的远距离、低复杂度、低功耗、低数据速率、低成本的双向无线通信技术。
ZigBee技术的低数据速率特点，适合于承载数据流量较小和QoS的要求不高的业务，因此，ZigBee技术是最适合智能家居系统的组网技术。
对于智能家居系统来说，该网络自身是一个动态系统，不断与外界环境相互影响，网络中传输的数据量不大，网络节点多，要求低功耗，因此家庭无线网关利用ZigBee技术，其拓扑结构采用星型结构组网。
1．2 家庭网关的无线组网设计
基于ZigBee技术的家庭网关系统结构框图如图1所示，家庭网关和若干个无线通信ZigBee节点模块组成星形结构的家庭传输网络。
家庭网关是网络协调器，它主导网络的建立，监督网络的正常运行，配置存储空间，实现网络初始化、数据采集、设备控制等功能。
另外，它配置16位本地地址给设备以节省带宽。
其他的无线通信ZigBee模块只能与家庭网关之间进行通信，实现状态采集、查询响应、设备控制等。
智能家庭网关是一个智能的嵌入式网络系统，包括硬件和软件两部分。
1．3 智能家庭网关硬件结构设计方案
硬件部分需要提供多种多样的网络接口类型与控制接口，主要由主控制器、GPRS 模块和ZigBee射频通信模块3部分组成，其结构框图如图2所示。
主控制器CPU控制各种各样的接口，包括以太网接口、USB接口、ADSL接口、WLAN接口等。
主控制器采用三星公司的ARM9微处理器S3C24-10X，它具有外围扩展功能模块，能够实现高速处理。
GPRS模块采用Siemens公司的TC35终端，通过串口与CPU 相连，实现与Internet。
的连接。
ZigBee射频收发模块采用Chipcon AS公司的CC2420芯片．控制家庭网内具备ZigBee标准接口的家用电器。
在家电控制器上加载ZigBee无线通信模块成为家庭分布式网络的终端设备。
2 无线智能家庭网关控制技术的实现
在选定了家庭网关的硬件平台后，家庭网关便有了自己的物理载体，但仅仅是硬件部分，并不能实现家庭网关所应具有的功能，还需要有建立在硬件平台之上的软件控制系统。
2．1 智能家庭网关系统的选用
家庭网关采用嵌入式Linux操作系统进行开发，包括与硬件相关的底层驱动软件、系统内核、设备驱动接口、通信协议、图形界面等。
操作系统主要实现以下功能：
①建立交叉编译环境。
②引导装载程序(Bootloader)，能实现系统的快速引导，提供瞬间开机功能；负责将Linux内核加载到内存，并将控制权交给内核初始化程序。
③Linux内核(kernel)的移植与裁减。
Linux内核采用模块化的组织结构，通过增减内核模块的方式来增减系统的功能，正确合理地设置内核的功能模块，只编译系统所需功能的代码，以获得更高的运行速度。
④装载文件系统(file system)。
嵌入式系统一般不具备硬盘等大容量存储体，而用Flash为主存储器，其文件系统也具有特殊性。
⑤开发图形用户界面(GUI)。
⑥选择上层应用程序(applieation)。
2．2 智能家庭网关软件结构的设计
智能家庭网关采用分层软件设计结构，如图3所示。
在整个软件框架中，位于底层的是各类硬件驱动程序，通过嵌人式Linux操作系统实现底层硬件设备的驱动与管理。
嵌入式Linux操作系统之上是针对设计需要而移植的TCP／IP协议与ZigBee通信协议。
协议层之上为应用程序层，其中包括Web、CGI程序与嵌入式用户图形系统QT和一些其他的嵌入式应用程序。
其中嵌入式web服务器，提供了全中文的Web管理界面，用于家庭网关的远程访问和管理，QT是基于本地LCD的一个强大的图形界面系统，实现在家庭内部通过ZigBee对家电终端的访问和控制。
2．3 ZigBee通信控制的实现
(1)智能家庭网关与终端设备通信连接的建立
在家庭网关硬件平台的ZigBee适配器与终端设备之间建立的无线通信连接，是基于无线替代有线而建立的无线信道连接，它与实际的串行连接并没有太大的差别。
这样，在Linux下利用先前移植的ZigBee工具包，完成家庭网关硬件平台上无线适配器与终端设备之间的配对与连接后，就可以以操作设备文件的方式对这条无线信道的串行连接进行操作，在本地实现对终端设备的通信和控制。
主要包括两个方面的内容：一个是网关发送的控制指令要通过ZigBee发送到终端设备，另一个是终端设备反馈给家庭网关的状态数据也要通过ZigBee的方式发送给家庭网关。
通信过程的结构框图如图4所示。
按照需求编写相应通信控制程序、编译并下载到目标系统。
这些程序要遵循通信协议。
(2)通信连接过程的部分实现代码
①建立ZigBee网关和终端设备之间的通信连接的代码：
②家庭网关通过ZigBee发送给终端设备的控制指令：
③终端设备对智能家庭网关的反馈：
④ZigBee网关和终端设备之间通信连接的关闭：
3 总结
本文利用ZigBee技术，以S3C2410为平台，采用Linux操作系统，对无线智能家庭网关与设备终端之间控制技术进行分析，并对硬件结构和软件实现进行了设计。
该智能家庭无线网络控制系统具有稳定性好，实时性强，控制距离远，协议简单等特点，克服了目前家庭网关的一些缺点。
