胶粉聚苯颗粒外墙外保温粘贴面砖技术在工程中的应用
三明治外墙外保温做法
“三明治”外墙外保温(节能65%)施工应用技术1. 外墙外保温“三明治”保温体系的构成一般工程采用15厚胶粉聚苯颗粒+45厚聚苯板+10厚胶粉聚苯颗粒+第一遍3～4厚聚合物砂浆+热镀锌钢丝网、固定锚固件+第二遍5～6厚聚合物砂浆+面砖饰面。
聚苯板靠墙的一面留有企口槽，聚苯板采用胶粉聚苯颗粒粘贴可更牢固地与基层粘结，从而确保整个外保温体系与墙体连接更紧密，聚苯板外抹再10厚胶粉粉聚苯颗粒，故称“三明治”做法。
2. 保温工程施工重点2.1“三明治”墙体保温施工工艺2.1.1 施工工序：基层墙面→外墙内表面清理弹线→界面剂→抹10厚的聚苯颗粒粘结保温浆料→45厚的聚苯板双面界面处理→抹15厚的聚苯颗粒粘结保温浆料→抹第一遍3～4厚聚合物砂浆→固定热镀锌钢丝网、固定锚固件→抹第二遍5～6厚聚合物砂浆2.1.2施工要点：(1)基层清理：墙面应清理干净，清冼油渍、清扫浮灰等；墙面松动及凸出墙面10mm 以上时应凿除干净；(2)吊垂直、套方找规矩：根据保温设计要求厚度，贴灰饼时，先在左右墙角各做一个标准饼，然后用线垂吊垂直线，做墙下角两个标准饼，再在墙角左右两个标准饼间拉通线，做中间灰饼。
间距≤1900mm，门窗口阴阳角处上下增设灰饼。
⑶甩浆：将砼墙处理完毕后，并在湿润状态下，用刷一道界面剂，然后用扫帚甩1：1水泥砂浆，甩点要均匀，终凝后浇水养护，直到水泥砂浆疙瘩全部粘满墙面，并用手掰不动为止。
⑷抹第一遍15厚的聚苯颗粒粘结保温浆料：按水：干粉料：聚苯颗粒=13～15：25：1重量比(2袋干粉料配1袋聚苯颗粒)备好材料，先将水加入搅拌机，再加入干粉料搅拌2～3分钟，然后加入聚苯颗粒搅拌成膏状；将搅拌好的浆料倒入料槽，运至各施工地点，搅拌好的浆料必须在60分钟内用完，随拌随用，不得一次搅拌过多，禁止施工中对搅拌好的浆料二次加水；抹第一遍胶粉聚苯颗粒墙面每次涂抹保温浆料厚度为2～3mm，逐层施工达到设计厚度要求，每一层的涂抹必须压实，确保与墙面有效粘结，不得有空洞分层现象。

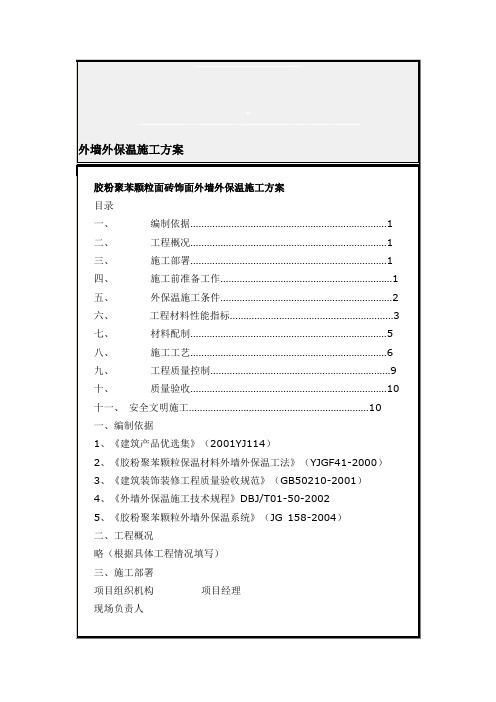

胶粉聚苯颗粒面砖饰面外墙外保温施工方案
新东方公寓外墙面施工方案南通建工集团股份有限公司目录一、编制依据 (1)二、工程概况 (1)三、施工安排 (2)四、施工前准备工作 (2)五、外保温施工条件 (3)六、材料指标及存运条件 (4)七、材料配制 (7)八、施工工艺流程及要点 (8)九、施工注意事项 (11)十、安全文明施工管理 (12)一、编制依据1、<<住宅建筑规范>> GB50368-20052、《建筑装饰装修工程质量验收规范》（GB50210-2001）3、《建筑外保温构造图集(一)》苏J16-2003(一)二、工程概况本工程位于人民东路板桥新村内。
主体分为1#、2#、3#、4#、5#楼5幢单体工程，其中1#楼建筑面积13509 M2为地上11层，地下1层，高度为37.9m 高的钢筋混凝土框架结构；2#楼建筑面积1951.71 M2为3层砖混结构，高度为10.59M；3#楼建筑面积为7553.6 M2，高度为28.89M，9层钢筋混凝土框架结构；4#、5#楼建筑面积1589.4 M2，高度为18.6M的6层砖混结构。
所有主体外墙都以饰面砖为主，局部为外墙涂料。
外墙做法有：2.1外墙涂料饰面施工方法（1）基层墙体（2）界面剂（3）ZL保温砂浆层（30mm厚）（4）抗裂砂浆压入、涂塑玻纤网格布一层（5）饰面基层（硅橡胶弹性底漆及柔性耐水腻子）（6）外饰面（涂料）2.2外墙为贴面砖时施工方法（1）基层墙体（2）界面剂（3）ZL保温砂浆层(4)抗裂砂浆压入（孔边距12.5*12.5）镀锌金属四角网一层与@500射钉绑扎（5）专用瓷砖胶结合层（6）贴面砖，硅橡胶弹性底漆勾缝三、施工安排根据现场实际情况及考虑各工种相互配合，项目部决定屋面施工按以下步骤安排：3.1 以各主体为单位进行施工。
待主体结构验收后，即开始进行基层清理、吊垂直、弹控制线、做灰饼。
3.2根据工程实际情况，外墙工程施工采取先东西立面、后南北立面，先整体后局部，自上而下施工。
胶粉聚苯颗粒外墙保温施工方案【精品施工资料】
比的准确。保温层浆料应在 4h 内用完。胶粉聚苯颗粒保温层每次抹灰 厚度最适宜一般在 20mm 左右。每遍间隔 24 小时，施工温度偏低时， 间隔时间可延长。 施工宜自上而下，最后一遍聚苯颗粒浆料施工时应达 到贴饼、冲筋的厚度，并用大杠搓平，使墙面平整度达到要求。 5、固定、铺贴镀锌钢丝网 根据结构尺寸把四角网分段进行铺贴，四角网的长度最长不应超过 3 m，为使边角施工质量得到保证，将边角处的钢丝网施工前预先折成直 角，再铺贴。窗洞等侧口部位钢丝网的固定不少于三个专用锚固胀栓， 且胀栓之间的距离不大于 50CM。 检查在裁剪网丝过程中不得将网形成 死折，在铺贴过程不得形成网兜，网张开后应顺方向依次平整铺贴，用 专用锚固胀栓固定钢丝网到结构墙体，专用锚固胀栓的分布如下图 1 所示，网边的搭接长度均应大于 40mm，搭接部位以不大于 30CM 的 距离用镀锌铅丝将两网绑扎在一起。局部不平整的部位可用 12#镀锌 铅丝临时做 U 型卡子调整直到平整为止。 6、在洞口等处应沿 45° 方向增贴一道加强网（200×300mm）。翻 包网宽 100mm。 6、抹抗裂砂浆 抗裂砂浆抹灰， 在镀锌钢丝网抹抗裂砂浆面层用木抹子搓毛，为下一层 的连接提供相应的界面。 在四角网抹抗裂砂浆应适当增加稠度，砂子可 采用稍粗些的， 抹时要求上杠找平最后可用木抹子搓平，一直达到设计 强度时（大约 7 天）进行下道工序，但必须经过有关方面对基层的验 收。 九、施工注意事项 1、施工检测控制点 1.1 基层处理。要求墙面清洗干净，无浮土，无油渍、空鼓及松动，风 化部分剔掉，界面拉毛均匀，粘接牢靠。 1.2 胶粉聚苯颗粒浆料每遍的厚度控制（不大于 20mm）与平整度控 制。要求达到设计厚度，无空鼓、无开裂、无脱落，墙面平整，阴阳角、 门窗洞口垂直、方正。 1.3 抗裂砂浆的厚度控制。抗裂砂浆层厚度为 8～10mm，墙面无明
外墙胶粉聚苯颗粒保温施工方案
外墙胶粉聚苯颗粒保温施工方案一、工程概述本方案是以外墙胶粉聚苯颗粒保温材料为主要材料，结合其他辅助材料进行保温施工。
通过施工能够提高建筑物的保温性能，达到节能减排的目的。
二、工程准备1.材料准备：外墙胶粉聚苯颗粒、聚合物胶粉、复合聚合物外墙涂料、外墙底漆、玻璃纤维布、建筑胶、螺杆泵等。
2.设备准备：砂浆机、喷涂机、抹灰板等。
3.现场准备：确保施工现场的平整度和清洁度，清理杂物和封闭窗户、门洞等。
三、施工工艺1.基层准备：清理墙面，移除杂物和碍事物，确保墙面平整。
有裂缝的部分，则需填补裂缝，并确保表面平整。
2.外墙底漆处理：使用外墙底漆对墙面进行处理，提高外墙涂料的附着力。
3.聚合物胶粉涂抹：将聚合物胶粉与适量的水按比例混合，搅拌均匀后，用抹灰板将胶粉涂抹于墙面。
确保胶粉的均匀粘贴。
4.聚苯颗粒喷涂：使用砂浆机或喷涂机将聚苯颗粒喷涂于胶粉表面。
涂抹厚度一般为3-5厘米，根据保温要求灵活调整。
5.压光处理：聚苯颗粒喷涂后，使用抹灰板进行压光，将其压实，并提高保温层的平整度。
6.玻璃纤维布施工：将玻璃纤维布浸泡在稀释后的聚合物胶粉水溶液中，拧干后贴于保温层表面。
确保布面平整和无皱褶。
7.第二次抹灰：使用聚合物胶粉涂抹于玻璃纤维布表面，形成第二道护层。
8.外墙涂料施工：选用合适的复合聚合物外墙涂料，按照说明进行施工，涂抹均匀，保证涂料的附着力和美观效果。
9.清理收尾：施工完毕后，清理施工现场，将设备、材料等清理干净，并对施工面进行验收和检查。
四、施工安全1.工人应穿戴好安全帽、防护手套等相关防护用品，确保施工过程中的安全。
2.施工现场应设置安全警示标志，防止行人进入施工区域。
3.施工过程中应遵守施工作业规范，确保安全施工。
五、质量控制1.施工前应对材料进行质量检查，确保材料符合要求。
2.施工过程中，墙面的平整度、涂料的附着力等要进行抽查，并进行记录。
3.施工后对保温层进行质量检验，确保保温层的质量达到设计要求。
某大型工程胶粉聚苯颗粒贴砌聚苯板外保温施工方案
ZL胶粉聚苯颗粒贴砌聚苯板外保温施工方案（中国遥感卫星地面站科研楼）编制审批北京振利建筑工程有限责任公司2009年04月07日一、“LBL型”ZL胶粉聚苯颗粒贴砌聚苯板外墙外保温系统简介1、ZL胶粉聚苯颗粒贴砌聚苯板外墙外保温系统优点（1）ZL胶粉聚苯颗粒贴砌聚苯板粘结力是聚苯板薄抹灰体系的3倍左右（2）无空腔做法使抗风压性能大大优于聚苯板薄抹灰体系（3）施工速度快（4）浆料砌筑板缝设计提高系统的水蒸气渗透性和抗裂性（5）EPS板面层找平浆料优势突出（6）防火性能高（7）逐层材料柔性渐变的体系构造彻底释放应力，进一步控制裂缝产生（8）保温性能按65%节能标准设计（9）利废再生，生态建材2、ZL胶粉聚苯颗粒贴砌聚苯板外墙外保温系统技术优势2.1 体系粘结力是聚苯板薄抹灰体系的3倍左右计算分析聚苯板薄抹灰体系和该体系的抗拉强度如下表所示，体系拉拔最薄弱处在聚苯板与粘结剂之间的界面处。
表1两种体系单位面积EPS板与基层粘结强度分析粘结浆料贴砌聚苯板体系为满粘无空腔体系，粘结面积大，EPS各点受力平均；而薄抹灰体系为条粘或点框粘，与基层粘结面积小，EPS板各点受力状态差异大，存在粘结薄弱点。
由表1可以看出该体系的粘结强度是薄抹灰体系的3倍左右。
由此可见，该体系要比薄抹灰体系更具安定性。
2.2 无空腔做法使抗风压性能大大优于聚苯板薄抹灰体系粘结浆料满粘聚苯板做法摒弃了薄抹灰体系用水泥聚合物条粘或点框粘的做法，整个体系为无空腔构造，耐风压尤其是耐负风压能力大大超过薄抹灰体系，可在100m2以上的高层建筑使用。
2.3 施工适应性好、性价比高该体系粘结层为抹灰工艺，可在平整度不高的基层上直接施工，节省大量剔凿、找平工作量，缩短施工周期。
该做法施工工艺简单可靠、科学合理、施工速度快，已在多个工程应用中得到证实。
同时对比其它外墙外保温体系，该体系具有较高的性价比、较好的技术效益和经济效益。
2.4 浆料砌筑板缝设计提高体系的水蒸气渗透性和抗裂性聚苯板接缝处由粘结保温浆料砌筑，板间接缝密实，保温层整体性好，抗裂性能佳，板洞和板缝的构造设计提供了水蒸汽排出的通道,水蒸气渗透性好。

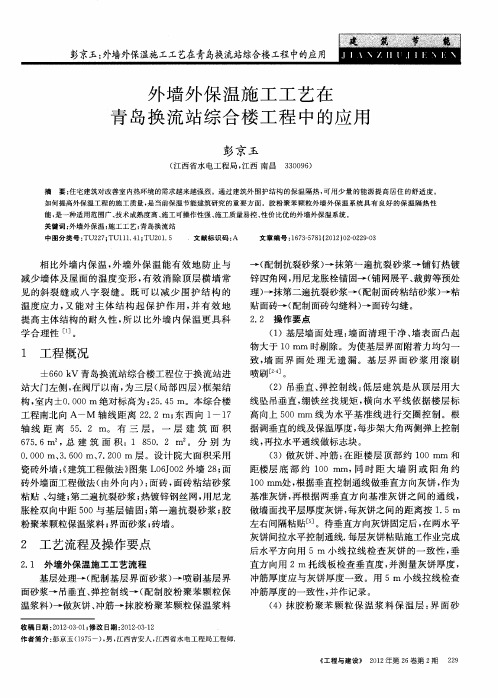

外墙外保温施工工艺在青岛换流站综合楼工程中的应用
２ 工艺流程及操 作要点
２ １ 外墙 外保 温施 工 工艺流 程 ． 基 层 处理一 （ 制 基 层 界 面 砂浆 ） 喷 刷 基 层 制 线一 （ 制 胶 粉 聚 苯 颗 粒 保 配 温浆料 ） 做灰 饼 、 筋一 抹胶 粉 聚苯 颗 粒 保 温 浆 料 一 冲
度可用 自制米厘条控制 ， 如符合模数也可采用标准成 品缝 卡 。墙 面 突 出的卡件 、 管或线 盒 处宜采 用 整砖 水
套割 后套 贴 ， 割缝 口要 小 ， 套 圆孔 宜 采用 专 用 开 孔 器
来处 理 ， 得采 用 非 整砖 拼 凑 镶 贴 。粘 贴 施 工 时 ， 不 当
挝角 机对 热镀 锌 电焊 网进行 预处 理ｌ 。 ＿ ８ ］
然 后用 阴 、 角抹 子 压 光 ， 确 保 垂 直 度 偏 差 ≤ ±２ 阳 以
应压 盖立 面 砖 ， 面 底 皮 砖 封 盖 底 平 面 面 砖 ， 突 立 下
３ ５ｍｍ兼作滴 水线 ， 平 面面砖 向 内翘 起 以便 于滴 ～ 底
水［－］ １１ 。④ 浸砖 ： ０２ 吸水率 大于 ０５ 的瓷砖应 浸 泡后 ．％
（ ）粘 贴 面砖 。① 饰 面砖 工 程 深 化设 计 ： 面 ６ 饰
砖 粘贴前 ， 先对 涉及 未 明确 的细部 节点 进行辅 助 深 首 化 设计 ， 出样板 墙或 样板 件 ， 做 确定饰 面砖 排列 方式 、
缝宽、 深、 缝 勾缝形 式 及 颜 色 、 防水 及 排 水 构造 、 基层
厚 度 一 致 。保温 层 修 补 应 在 面层 抹 灰 ２ ３ｈ后 进 ～
的柱垛 等 主要部 位都 要排 整砖 ， 整砖 要放 在 明显 非 处 ， 不 宜小 于 ｉ ２整 砖 ； 面 阴 阳角 处 最 好 采用 异 且 ／ 墙
胶粉聚苯颗粒外墙外保温(涂料面层)
胶粉聚苯颗粒外墙外保温(涂料面层)概述外墙外保温是指在建筑外立面表面添加一定的保温材料，以达到节能、降低能耗、提高建筑物的温度控制能力的目的。
其中胶粉聚苯颗粒外墙外保温使用的是聚苯乙烯泡沫颗粒为主要保温材料，在外墙表面添加涂料面层而成。
胶粉聚苯颗粒外墙外保温具有保温性能好、施工方便快捷、抗水、耐候性强、防火性能优越等显著优点。
聚苯乙烯泡沫颗粒聚苯乙烯泡沫颗粒是目前主流的建筑保温材料之一，因其具有良好的隔热性能、轻质、成本低等优势，已被广泛应用于建筑行业中。
聚苯乙烯泡沫颗粒主要是由包含聚苯乙烯、发泡剂、阻燃剂、添加剂等组分的预制泡沫颗粒制成。
聚苯颗粒外墙外保温的施工流程聚苯颗粒外墙外保温的施工流程包括下列步骤：1.表面处理：根据施工要求对外墙表面进行清理、处理等预处理工作，使其变得平整、光滑、无油污等。
2.面层施工：在外墙表面布设聚苯颗粒并使用涂料面层进行施工，注意保证面层涂布厚度的均匀性和涂布整齐度，避免出现大的漏涂、喷涂消耗不均等问题。
3.装饰处理：在面层施工完成后，根据工程要求进行粉饰、装饰等处理方式。
聚苯颗粒外墙外保温的优势保温性能好聚苯乙烯泡沫颗粒具有良好的隔热性能，其导热系数约为0.03-0.04w/mK。
与传统砖墙相比，聚苯颗粒外墙外保温节能性能提升近五倍。
施工方便快捷与传统外墙保温材料相比，胶粉聚苯颗粒外墙外保温施工周期短，需要用到的材料较少，施工人员人数少，施工成本相对降低。
抗水、耐候性强胶粉聚苯颗粒外墙外保温材料的生产厂家通过对聚苯乙烯泡沫颗粒的研制，使之具有很强的抗水性和耐候性，可以长期使用。
防火性能优越胶粉聚苯颗粒外墙外保温材料添加了阻燃剂，可以有效降低火灾风险。
胶粉聚苯颗粒外墙外保温(涂料面层)是一种优秀的建筑保温材料。
它具有良好的保温性能、施工方便快捷、抗水、耐候性强、防火性能优越等特点，因此在实际应用中得到了广泛的使用。
建筑行业应进一步研究和开发胶粉聚苯颗粒外墙外保温材料，为促进节能减排、绿色环保工程的建立做出积极贡献。
胶粉聚苯颗粒复合保温外墙外保温工程技术规程
胶粉聚苯颗粒复合保温外墙外保温工程技术规程胶粉聚苯颗粒复合保温材料是一种新型的环保建材，具有很好的保温隔热性能和抗裂性能。
通过与外墙保温工程相结合，可以有效地提高建筑物的保温性能，达到节能降耗的目的。
本文就胶粉聚苯颗粒复合保温外墙外保温工程的技术规程进行详细介绍。
一、施工前准备1.施工前应对建筑物外墙进行全面检查，将需要进行修复的墙体进行标识，并按照要求进行处理。
2.在正式施工前应确定墙体的平整度和垂直度，同时进行墙体清洗，以确保施工面干净、平整。
3.准备施工所需材料及器具，并进行检查确保质量符合要求。
二、胶粉聚苯颗粒复合保温材料的施工1.基层处理在墙体的基层进行处理，一般可用钢丝刷或高压水枪清洗干净表面。
对于新墙以及需要棱角分明的角部，则需要刷上钢制网格，并用石膏砂浆打磨成清晰的角部。
此时应注意角部的平直度、平整度以及垂直度。
2.涂抹底涂灰将胶粉聚苯颗粒复合保温材料的底漆涂抹于等干燥后的基层上。
底漆应均匀涂抹，不得留出空隙。
环境温度一般应在5℃以上。
3.糊贴玻纤网格布涂抹好底涂灰之后，应立即将玻纤网格布贴在表面并压平，使其密实粘贴。
在利用打金工具将胶粉聚苯颗粒复合保温材料的网格布与基层粘合之前，应保证玻纤网格布表面没有任何痕迹及水印。
同时也要保证玻纤网格布之间的粘合力度。
玻纤网格布粘贴完毕，应立即开始涂抹面涂灰，使胶粉聚苯颗粒复合保温材料与墙面形成一体化。
面涂灰必须均匀、厚度一致，避免出现浪涌或滴落。
灰层的厚度应按照设计要求施工，一般不超过5mm。
5.表面处理涂抹好面涂灰之后，应在24小时后按照所需的要求进行处理。
常见的方法有刮涂、压花、喷涂、滚涂等等。
6.构造部位处理对于窗户、门框等需要进行处理的构造部位，可以采取外露、明装、包边等方法进行处理。
对于凸出部位，则需要采用放样、模板等进行处理。
三、注意事项1.在施工中应注意安全，严禁使用酒精、燃油等易燃品进行作业。
2.施工材料应符合要求，严禁使用质量不符合要求的材料进行施工。
胶粉聚苯颗粒保温砂浆外墙外保温施工方案(附图)_secret.
胶粉聚苯颗粒保温砂浆外墙外保温一、工程概况******总建筑面积约******万平方米，由我公司承建的*标段，住宅楼总面积为*********平方米，包括********单元，建筑控制高度为*******。
外墙外保温采用30mm厚胶粉聚苯颗粒保温砂浆，热镀锌电焊网、塑料锚栓、聚合物胶浆作抗裂砂浆，外饰面为面砖饰面。
二、编制依据2.1、施工图纸序号图纸名称图号出图日期1232.2、主要规范1、《外墙外保温及防水系统应用技术规程》DBJ/CT010—2001；2、《外墙外保温工程技术规程》JGJ144—2004；3、《胶粉聚苯颗粒外墙外保温系统》JG158-2004；4、《外墙外保温建筑构造（一）》02J121-1；2.3、其它甲方提供的招标文件及设计变更等三、材料性能要求1、界面剂界面剂采用BBS-300干粉状预混单组份界面剂。
现场直接加水搅拌均匀即可施工。
2、胶粉聚苯颗粒浆料胶粉聚苯颗粒浆料采用BBS-592聚合物颗粒保温砂浆，它由聚合物和复合硅酸盐为主凝材料，以聚苯乙烯颗粒为轻质骨料，填以特殊改性物质，经细纤化、扩散膨胀、混匀、粘接等多种工艺深度复合而成。
由无机胶凝材料与各种外加剂在工厂采用预混合干拌技术制成的复合胶凝材料，和聚苯乙烯泡沫塑料经粉碎、混合而制成的具有一定颗粒级配的聚苯颗粒轻骨料所共混的保温砂浆。
胶粉聚苯颗粒保温浆料性能指标表2项目单位指标湿表观密度Kg/ m3350-450干表观密度Kg/ m3≤250导热系数W/m.k ≤0.059压缩强度Mpa ≥0.25抗拉强度Mpa ≥0.1 压剪粘结强度Mpa ≥0.05线性收缩率% ≤0.3软化系数0.7 燃烧性能等级不低于B1级3、聚合物抗裂砂浆聚合物抗裂砂浆采用BBS-590，BBS-590聚合物改性抹面胶浆（面砖专用抗裂砂浆）为工厂化预拌而制成的经聚合物改性的水泥基抹面防护砂浆。
其抗裂性能好，耐水强度高、压折比柔韧度稳定、施工操作方便，现场直接加水拌和均匀即可施工。
胶粉聚苯颗粒 外墙保温层 工法
胶粉聚苯颗粒外墙保温层工法1 工法特点1.1 胶粉聚苯颗粒保温层，是由保温浆料在施工现场与一定比例的聚苯颗粒混合而成，具有容重轻、导热系数小、保温性能稳定、耐水性好、施工厚度容易控制、配比准确、难燃等级高、整体稳定耐久。
1.2 采用专用界面砂浆界面层处理墙体表面，解决由于这些表面吸水过程或光滑引起界面不易粘结、灰层空鼓、开裂、剥落等问题。
具有增强新旧混凝土之间及混凝土之间的粘结力、替代传统混凝土表面的凿毛工工序、改善加气混凝土表面抹灰工艺等特点。
1.3 采用抗裂砂浆复合耐碱涂塑玻璃纤维网格布防护层，具有很好的防水和透气性能，对于外界温度而变化造成的冷热干缩具有双重抵御能力；其中，以玻璃纤维织成的网格布为基布，表面涂覆高分子耐碱材料。
在系统中能显著增强抗冲击强度、抗裂性能及附着力。
有良好的抗碱性、柔韧性，高度抗拉力，增强墙体的附着力，防止墙体裂缝产生。
1.4 高弹底涂耐水抗渗层是以找平为目的施涂于外墙抗裂抹面砂浆防护层外面，有优异的粘结强度、耐水抗裂性、良好的双向亲和性与保水性，能与一切矿物质基层墙面和外饰面涂料产生良好的双向粘结性能，大大提高外墙涂料装饰质量和使用寿命。
具有绝佳的透气性和干燥性能，耐侯性好，不掉粉、不起皮、不龟裂等特点。
2 适用范围本工法适用于气温在-5℃～43℃的多层及高层建筑的钢筋混凝土、加气混凝土、砌块、烧结砖和非烧结砖等的外墙保温工程及各类既有建筑的节能改造工程。
3 工艺原理胶粉聚苯颗粒外墙外保温系统是设置在外墙外侧，由界面层、胶粉聚苯颗粒保温层、抗裂防护层和饰面层构成，起保温隔热、防护和装饰作用的构造系统。
该系统做法因饰面层使用的材料不同略有区别，采用了逐层渐变、柔性释放应力的技术路线及无空腔的构造。
系统各构造层材料柔韧性匹配，热应力释放充分。
该体系具有抗风压能力强的特点，经大型耐候性实验，证明其整体抗裂性能强，防火等级高，耐冲击性能好，蓄热能力强，隔热性能优良。
4 施工工艺流程及操作要点4.1 该工法工艺流程4.2 施工作业条件及准备4.2.1 外墙墙体工程平整度达到要求，外门窗口安装完毕，经有关部门检查验收合格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
［ｂ ｔ ｃ ３ １ ｔｉ ｎ ｒｌ ｉｄｒ ｎ ｘａ ｄｄｐ ｌ ｔｒｎ Ａ ｓｒ ｔ ０ｎ ｈｃ ｍｉｅａ ｂ ｅ ｄｅｐｎ ｅ ｙ ｙｅ ｅ ａ］ ｍ ｋ ｎ ａ ｏ ｓ
ｇ ａ ｕ ｅｉ ｓ ｌ ｔ ｇｍａｅ ａ ｓ ｄｆ ｒ ｅ ｕ ｆ ｃ ｅｍａ ｓ ｌｔ ｎ ｒ ｎ ｌ ｕ ａｉ ｔｒ ｌｓ ｅ ｒａ ｅｔ ｒ ｌ ｕ ａ ｉ ｎ ｎ ｉ ｉｕ ｏｔ ｓ ｈ ｈ ｎ ｉ ｏ
２０ ． ０３
【 稿 日期１ ０ ６Ｏ ．４ 收 ２ ０ ．１１
ｏ ｅｔ ｎ ｌ ｌ ｆ ｓ ｅｔ ｌｒｊｃ ｅ ｉｇＴ ｐ ｓ ｙ ｒ ｋ ｓ ｆｘｅ ａｗａ ａｅｉ ｎｉ ｏｅｔ Ｂ ｉｎ ． ａ ｅｔ ｃ ｒ ｌ ｒ ｄ ａｐ ｏ ｎ ｉ ｊ ｒｂ ｉ ｉ
ｕ ｅ ｆ ｒ Ｆ ｎ ｓ ｏ ｔ ｇ ｎ ｃ ｎ ｔ ｃｉ ｎ ｈ ｅ Ｚ ｍｅ ｏ ｆ ｒ ｓ ｄ ｏ ｉ ｉｈ ｃ ａｉ ．Ｉ ｏ ｓｒ ｔ ，ｔ Ｌ ｎ ｕ ｏ ｈ ｔ ｄ ｏ ｐ ｌ ｓ ｒ ｎ ａ ｎ ｒ ｎ ｌ ａ ｔ ，ｇ ｌ ａ ｉｅ ｔ ｅ ｅ ｆ ｒ ｉ ｇ ｏ ｙ ｔ ｅ ｅ ｆ ｍｉ ｇ ｇ ａ ｕ ｅ ｐ ｓ ｅ ａ ｖ ｎ ｚ ｄ ｓｅ ｌｒ ｉ ｏ ｃ ｙ ｏ ｎ ｎ
定 要经 过科 学 的试配 和 设 计 ， 使用 具 有低 水 化 热 、 低
聚合 物 防水砂 浆 。 ４ 墙 体未 出现 裂 缝 ， 减 少 混 凝 土 暴 露 的时 问 ） 与 有关 ， 混凝 土 养护 结 束且 模 板拆 除后 ， 即着 手 外 在 立 墙 防 水 的施 工 ， 并及 时进 行 土 方 回填 ， 凝 土外 墙 在 混 室 外暴 露 时问不超 过 ３个 月 。
【 考文献】 参 ［】 顺 增 ， ． 用补 偿 收 缩 混 凝 土 工 程 实 践 ［ 混凝 土膨 胀 １ 赵 等使 Ｃ
坍 落度 损 失 、 凝 时 间长 、 用粉 煤 灰 、 低 水泥 用 缓 掺 降
量 、 砂 率等 配合 比措 施 ， 用 优 质膨 胀 剂和 其 它外 低 选 加 剂 等 ，根据 工程 的具 体情 况 确 定浇 筑 间距 和膨 胀 剂 掺量才 能采 用 。不要追 求膨 胀剂 的 过低掺 量 ， 证 保 限制膨 胀 率 满 足 以下 要 求 ： 板 Ｉ２ ０ ， 墙 ≥３ 底 ＞ Ｘ１ 侧 Ｘ
Ａｐ ｉａ ｉ ｎ ｏ ｔ ｅＴ ｃ ｎ ｏ ｙ ｏ ｐｌ ｔ ｆ ｈ ｅ ｈ ｏｌ ｇ ｆ ｃ ｏ
ｍｅ ｈ ａ ｄ ａ ｔ ｃ ｃ ｒ ｒｓ ｓｅ ｉ ｕ ｅ ． ｏ ｓ ｇ ｍａ ｅ ａ ｙ ｓ ｎ ｎ ｉ ｒ ｋ ｍｏ ｔ ｙ ｔｍ ｓ ｄ Ｃｈ ｏ ｉ ｔ ｒ ｌ —ａ ａ ｓ ｎ ｉ ｂ
１ 力 强带 ≥３５ ０ 。 ０ ，口 ．ｘ１
２ 混 凝土 浇筑 前 要充 分考 虑 各种 不利 因素 ， ） 合
剂及其应用． 北京 ： 中国建材工业 出版社 ，０ ２ ２０ ．
［】 中 伟 ， 鸿 直 ． 胀 混 凝 土 ［ ． 京 ： 国 铁 道 出 版 社 ． ２吴 张 膨 Ｍ】 北 中
１９ ． ９ ０
理安排施工进度 ， 完善技术措施， 确保不 出现冷缝 ；
精 心振 捣 ， 分发挥 混凝 土 的抗 拉 性 能 ； 强 混凝 土 充 加 养护， 实现 保温 保湿 养 护 ； 体采 用 的 １ｍｍ 竹胶 板 墙 ８ 能 有效 地 调节 混凝 土 表面 和 大 气环 境 的温 差 ，保 温 防 护 作用 很 好，在浇 筑 混 凝 土 ２ ｈ后 （ 凝 土 已终 ４ 混 凝） 应 松 开 模 板 对 拉螺 栓 ， 模 板 与 混 凝 土 有 一定 ， 使
工 管理 ， 到 了规 定 的质 量标 准 。 达 【 键 词】 墙 ； 关 外 外保 温 ； 贴 面砖 粘 【 中图 分 类 号】 ｕ５ Ｔ ８ｌ 【 献 标 志码 】 文 Ａ
Ｅ ｔ ｉｒＩｓｌｔ ｎＷ ｉ ｉ ｉｉ Ｐｏｅｔ ｘｅ ｏ ｎｕａｉ ｔ Ｔｌ Ｆｎｓ ｉ ａ ｒｊｃ ｒ ｏ ｈ ｅ ｈｎ
存工 中岛应 用 霉
一 庞洪敏 （ 北京万兴建筑集团有 限公 司， 北京 １２ ０ ） ０ ６ ０
【 要】 某住 宅工程外墙外保温采用 ３ ｍ 厚胶粉 聚苯颗粒 摘 ０ｍ 保温浆料 ， 饰面层为粘贴面砖 在施 工中， 采用 了Ｚ Ｌ胶粉 聚苯 颗粒保 温浆料四 角钢丝 网抗裂砂浆做 法， 严把 材料 关， 严格施
的 间隙 ， 既保 温 又保湿 。 ３ 所 有 预 留施 工 缝 （ 平施 工 缝 、 直施 工缝 ） ） 水 竖
【１ 宝坤． ３游 建筑 结构裂渗控制新技术【 ． Ｍ１ 北京： 中国建材 出版
社 ，９ ８ １９ ．
［】 筑 施 工 手 册 （ 四 版 ） Ｋ】 京 ： 国建 筑 工 业 出版 社 ， ４建 第 ［ Ｂ 中
ｌ Ｃｎ ｒ ｔｎ ｅ ｎｌｙ ｏｓｕ ｉ Ｔｃ ｏ ｇ ｔｃｏ ｈ ｏ
【 章编 号 】 ０ ７９ ６ （０ ６ ０ —０ ２０ 文 １０ ．４ ７２ ０） ６０ ８ —４
脏糟器季 颗粒外培外 俘湿粒贴面 砖技术
Ｐｏ ｙ ｔ ｒ ｎ Ｐ ｒｉ ｌ ｌ ａ ｉ ｇＯｕ ｅ — ｌ ｌ ｓｙ ｅ ｅ ａ ｔｃ ｅ ｅ ｌ Ｃｏ ｔ ｔ ｒｗａｌ Ｊ ｙ ｎ
ｓ ｉｔ ｃ ｎ ｒ ｌ ｇ ｃ ｎ ｔ ｃ ｉ ｎ ｎ ａ ｅ ｎ ｂ ｓｒｃｌ ｏ ｔ ｌ ｎ ， ｔ ｃ ｌ ｏ ｔ ｌ ， ｏ ｓｒ ｔ ｍａ ｇ ｍｅ ｔ ｙ ｔ ｔ ｒ ｙ ｏ ｉ ｎ ｕ ｏ ｉ ｙｃ ｎ ｏ ｌ ｇ ｒ ｉ
