什么是无端子外部接线

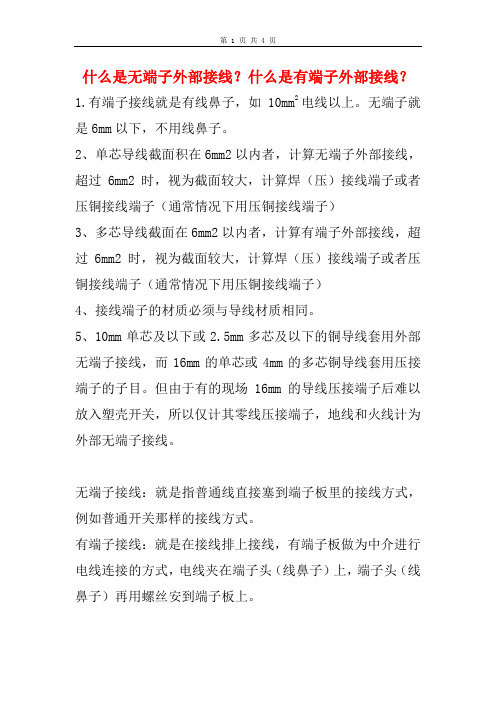

什么是无端子外部接线？什么是有端子外部接线？1.有端子接线就是有线鼻子，如10mm2电线以上。
无端子就是6mm以下，不用线鼻子。
2、单芯导线截面积在6mm2以内者，计算无端子外部接线，超过6mm2时，视为截面较大，计算焊（压）接线端子或者压铜接线端子（通常情况下用压铜接线端子）3、多芯导线截面在6mm2以内者，计算有端子外部接线，超过6mm2时，视为截面较大，计算焊（压）接线端子或者压铜接线端子（通常情况下用压铜接线端子）4、接线端子的材质必须与导线材质相同。
5、10mm单芯及以下或2.5mm多芯及以下的铜导线套用外部无端子接线，而16mm的单芯或4mm的多芯铜导线套用压接端子的子目。
但由于有的现场16mm的导线压接端子后难以放入塑壳开关，所以仅计其零线压接端子，地线和火线计为外部无端子接线。
无端子接线：就是指普通线直接塞到端子板里的接线方式，例如普通开关那样的接线方式。
有端子接线：就是在接线排上接线，有端子板做为中介进行电线连接的方式，电线夹在端子头（线鼻子）上，端子头（线鼻子）再用螺丝安到端子板上。
有端子接线是指多芯软导线不允许直接压在端子中，需要挂锡做端子后方可压在端子内。
可以从定额材料含量中了解其与无端子接线的区别。
无端子接线是指BV类独芯导线可以直接压在端子中的接线方式。
一般弱电、仪表、灯具和箱柜的内部线路等会使用多芯软导线，如RV、RVS、RVB、BVR、RVVP等。
定额中有端子外部接线材料费中已经包括了铜接线端子的主材费；定额中无端子外部接线材料费中就没有包括铜接线端子的主材费；在电气安装工艺中，我们需要把导线与设备、控制开关、配电箱等连接在一起。
由于导线截面大小的缘故，实际工作中小截面导线一般是单芯线，比如说BV-3*2.5（铜芯塑料绝缘，三根单芯导线），这样的导线与配电箱连接的时候，只要把导线端头的绝缘层剥掉即可与配电箱压接，也就是说导线端头不需要做端子（也叫线鼻子），这在预算上叫无端子外部接线。
铜线鼻子规格及铜鼻子型号-铜线跟铜鼻子对照表
*创作编号：BG7531400019813488897SX*创作者：别如克*线鼻子：铜鼻子又称线鼻子、铜接线鼻子、铜管鼻，接线端子等，各地方和各行业叫法不一。
是用于电线电缆连接到电器设备上的连接件，顶端这边为固定上螺丝边，末端为上剥皮后的电线电缆铜芯。
大于10平方的才使用铜鼻子，小于10平方的电线不使用铜鼻子，改用冷压线鼻。
铜鼻子有表面镀锡和不镀锡、管压式和堵油式之分。
主要适用范围：家用电器,电气业，机械设备厂，船厂，配电柜配电箱等。
产品外观规格良好，导电性能好，安全。
型号1：DT,是由T2铜棒做成，产品外貌为锅铲圆头，可用于密封堵油，顶端这边为固定上螺丝用，末端插进剥皮后的电缆用端子钳压紧即可。
型号1：DTG,是由T2铜管冲压而成，重量略轻于DT,在不需要密封堵油的连接时可代替DT。
做工比DT简单快速，价格也相对便宜。
DTL铜铝过渡接线鼻子用途： DTL系列铜铝接线端子适用于配电装置中各种圆型，半圆扇型铝线，电力电缆与电气设备铜端的过渡连接。
使用铝材为L3，铜材为T2。
产品采用磨擦焊工艺制造，具有焊缝强度高，通电性能好，抗电化腐蚀，使用寿命长等等特点。
DLT铝铜接线鼻子表面处理:常用的有两种，1.酸洗，酸洗过的颜色和红铜的本色基本相同，能起到美观抗氧化更利于导电。
2，镀锡，镀锡后的铜鼻子表面为银白色，能更好的防氧化和导电，并可防止铜在导电过成中产生的有害气体扩散。
安装注意事项：1、螺钉一定要拧紧。
2、电缆和铜鼻子一定要插到位并用钳子压紧。
铜鼻子规格及铜鼻子型号: 铜鼻子型号号及含意，比如:OT10-8, O是代表型号. T是代表材质。
10代表接线平方，（用与接8-10平方的线缆）。
-8代表螺钉孔径。
铜鼻子规格:0.5-8平方一般常用型号是OT,UT,RV,RNB,SNB,C45,SC等 10平方以上的铜鼻子常用型号是：DT,DTG,DL,DTL,SC,JM,JG,GT,GL 等 1.25MM2,2MMW3.5MM2,5.5MM2,8MM2 10MM2,16MM2,25MM2,35MM2,50MM2, 70MM2,95MMW,120MM2, 150MM2,150MM2,185MM2,240MM2,300MM2,400MM2,50 0MM2,630MM2,800MM2 线鼻子常用开号有：DT，DTG， DTL1， DTL2 ，DL ，GTY ，GTL ，SC ，JG,JM,C45,OT， DIN ，AUS ，RV ，SV ，GTY ，BV ，FDD ，MDD ，VE ，EN,TE ,MPD ,FRD ,PBDD ,FDFD ,PTV 等铜鼻子规格及铜鼻子型号:铜鼻子型号号及含意，比如:OT10-8,O是代表型号.T是代表材质。
铜鼻子规格型号
一、常见名称：开口铜鼻子，开口铜线耳，开口接线端头，开口鼻子，开口端子，开口线耳，OT开口铜接线端头，线耳，铜接线端头，开口铜，开口铜线鼻子，OT 开口铜，OT型铜鼻子，开口鼻，接线鼻子，压线铜鼻子，金具，金具系列材质：黄铜常见型号: OT10A , OT20A , OT30A , OT40A , OT50A , OT60A , OT80A , OT100A , OT150A , OT200A , OT250A , OT300A , OT400A , OT500A , OT600A二、叉形裸端头名称：叉型裸端头TO－JTK型,叉型裸端子TO－JTK型,叉形裸端头TO－JTK型,叉形裸端子TO－JTK型,冷压端头,冷压端子,接线端头,接线端子,冷压接头,线耳,电线端头,压接线端子,接线鼻子,压线铜鼻子,接线柱,Y形端子,Y 型端子,冷压叉形端子,冷压叉型端子,焊口铜端子,紫铜端头,连接器端头,白色金属端子,叉形焊接端子,叉形焊接端头,u形端子,u型端子技术指标：交流额定工作频率50HZ(60HZ),额定电压660V,直流440V,工作环境温度-55-+10材质：表面镀银。
圆形型号有OT1-3 OT1-4 OT1-5 OT1-6 OT1.5-3 OT1.5-4 OT1.5-5 OT1.5-6 OT1.5-8 OT1.5-10 OT1.5-12 OT2.5-3 OT2.5-4 OT2.5-5 OT2.5-6 OT2.5-8 OT2.5-10 OT2.5-12 OT4-4 OT4-5 OT4-6 OT4-8 OT4-10 OT4-12 OT6-4 OT6-5 OT6-6 OT6-8 OT6-10 OT6-12 OT6-14 OT6-16 OT10-6 OT10-8 OT10-10 OT10-12 OT10-14 OT10-16 OT16-6 OT16-8 OT16-10 OT16-12 OT25-6 OT25-8 OT25-10 OT25-12 OT25-14 OT25-16 OT35-6 OT35-8 OT35-10 OT35-12 OT35-14 OT35-16 OT50-8 OT50-10 OT50-12 OT50-14 OT50-16 OT70-8 OT70-10 OT70-12 OT70-14 OT70-16 OT95-8 OT95-10 OT95-12 OT95-14 OT95-16叉形型号有UT1-3 UT1-4 UT1.5-3 UT1.5-4 UT1.5-5 UT1.5-6 UT2.5-3 UT2.5-4 UT2.5-5 UT2.5-6 UT2.5-8 UT4-4 UT4-5 UT4-6 UT4-8 UT6-4 UT6-5 UT6-6 UT6-8 UT10-6 UT10-8三、常用名称：国产端子,国产端头,RNB圆形裸端头TO型,RNB圆型裸端头TO型, RNB圆形裸端子TO型,RNB圆型裸端子TO型,冷压端头,冷压端子,接线端头,接线端子,冷压接头,冷压端子端头,压线夹,压接线端子,接线鼻子,压线铜鼻子,接线柱,R型端子,R形端子,线耳,冷压圆形端子,冷压圆型端子,焊口铜端头,紫铜端头,连接器端头,圆形冷压接线端子,圆形冷压接线端头,圆形接线端子,圆形绝缘端头,圆形焊接端子,圆形焊接端头,R型端子,R形端子,压线铜鼻子,冷压接头,冷压端头,冷压端子,接线端头,接线端子,接线鼻子常用型号：OT0.5-2,OT0.5-3,OT0.5-4,OT0.5-5,OT1-2,OT1-3,OT1-4，OT1-5,O T1-6,OT1-8,OT1-10,OT1.5-2,OT1.5-3,OT1.5-4,OT1.5-5,OT1.5-6,OT1.5-8,OT 1.5-10,OT1.5-12,OT1.5-14,OT1.5-16,OT2.5-3,OT2.5-4,OT2.5-5,OT2.5-6,OT2. 5-8,OT2.5-10,OT2.5-12,OT2.5-14,OT2.5-16,OT4-4,OT4-5,OT4-6,OT4-8,OT4-10,OT4-12,OT4-14,OT4-16,OT6-4,OT6-5,OT6-6,OT6-8,OT6-10,OT6-12,OT6-14,OT6-16,OT10-4,OT10-5,OT10-6,OT10-8,OT10-10,OT10-12,OT10-14,OT1 0-16,OT16-6,OT16-8,OT16-10,OT16-12,OT16-14,OT16-16,OT16-18,OT16-2 0,OT16-22,OT16-27,OT16-30,OT25-6,OT25-8,OT25-10,OT25-12,OT25-14,O T25-16,OT35-6,OT35-8,OT35-10,OT35-12,OT35-14,OT35-16,OT50-8,OT50-10,OT50-12,OT50-14,OT50-16,OT70-8,OT70-10,OT70-12,OT70-14,OT70-16, OT95-8,OT95-10,OT95-12,OT95-14,OT95-16,OT120-8,OT120-12,OT120-14, OT120-16,OT150-8,OT150-10,OT150-12,OT150-14,OT150-16,OT185-8,OT1 85-10,OT185-12,OT185-14,OT185-16,OT240-8,OT240-10,OT240-12,OT240-14,OT240-16四、五、常用名称和型号：窥口铜鼻子，窥口鼻，窥口铜鼻，铜接线端子，铜窥口端子，铜鼻子，SC窥口端子，JG铜接线端子,窥口铜鼻子，窥口铜线耳，电缆接线头，窥口鼻子，铜接线端头,铜鼻子，铜线耳，铜鼻子SC1.5-4,SC1.5-5,SC2.5-4,SC2.5-5,SC2.5-6,SC4-5,SC4-6,SC6-5,SC6-6,SC6-8,SC10-6, SC10-8,SC16-6,SC16-8,SC16-10,SC25-6,SC25-8,SC25-10,SC35-6,SC35-8,SC35-10,SC35-12,SC50-8,SC50-10,SC50-12,SC70-8,SC70-10,SC70-12,SC95-10,SC95-12,SC120 -12,SC120-16,SC150-12,SC150-16,SC185-16,SC240-16,SC300-16,SC300-20,SC400-1 6,SC400-20,SC500-16,SC500-20,SC630-20,SC800-20,SC1000-20六、常用名称：预绝缘端子，圆型绝缘端子，形预绝缘端头,圆形带绝缘套端子，铜鼻子,预绝缘端子,圆形冷压端子,线耳，冷压端头RV1.25-3，O型接线端子，O 形线鼻子，圆形线鼻子常用型号：RV1.25-3,，RV1.25-3.5,RVM1.25-3.5,RVL1.25-3.5,RVS1.25-4,RV 1.25-5,RV1.25-6,RV1.25-8,RV1.25-10,RV2-3,RV2-3.5,RV2-4,RV2-5,RV2-6,R V2-8,RV2-10,RV3.5-4,RV3.5-5,RV3.5-6,RV3.5-5,RV3.5-6,RV5.5-3.5,RV5.5-4, RV5.5-5,RV5.5-6,RV5.5-8,RV5.5-10,RV5.5-12七、常见型号有：管型预绝缘端头（TG-JT型），圆形预绝缘端头,管型端子，E 05 06管形预绝缘端头,预绝缘端头,冷压端头,接线端头,绝缘端,圆形端头,电缆端头,窥口端头,管形接线端子,欧式管形端子常见型号有：E0506、E0508、E0510、E0512、E0518、E7506、E7508、E7 510、E7512、E7515、E7518、E1006、E1008、E1012、E1018、E1508、E 1510、E1512、E1518、E2506、E2508、E2510、E2512、E2518、E4009、E 4012、E4015、E4018、E6012、E6015、E6018、E10-12、E10-15、E10-18、E16-12、E16-15、E16-18、E25-15、E25-18、E35-15、E35-18、E35-20、E 50-16、E50-18、E50-20、E75-20、E75-25八、叉形预绝缘端头：叉形预绝缘端头TU-JTK型,叉形预绝缘端子TU-JTK型,叉型预绝缘端头TU-JTK型,叉型预绝缘端子TU-JTK型,冷压端头,冷压端子,接线端头,接线端子,冷压接头,冷压端子端头,电线端子,压接线端子,接线鼻子,压线铜鼻子,接线柱,Y形端子,Y型端子,线耳,压线夹,冷压叉形端子,冷压叉型端子,冷压铜塑端子,紫铜端子,连接器端子,白铜镀锡端子叉形预绝缘端头：SV1.25-3，SVS1.25-3.5，SVL1.25-3.5，SVS1.25-4，SVM1. 25-4，SVL1.25-4，SVS1.25-5，SVL1.25-5，SVS1.25-6，SVL1.25-6，SV2-3，SVS2-3.5，SVL2-3.5，SVS2-4，SVM2-4，SVL2-4，SVS2-5，SVL2-5，SVS 2-6，SVL2-6，SV3.5-4，SV3.5-5，SV3.5-6，SV5.5-3.5，SVS5.5-4，SVL5.5 -4，SV5.5-5，SVS5.5-6，SVL5.5-6，SV5.5-8注：尾部镶铜套再套PVC绝缘套，双压接式叉形预绝端头：型号为：SD，规格同上套尼龙绝缘套，规格同上。
电缆中间头制作
高压电缆中间接头制作本工程高压电缆中间头采用冷缩产品，制作工艺较复杂，其制作由受过专门培训的人员进行。
（1）材料工具准备：材料：中间接头组件、特别接头鼻子、接地线鼻子、铜套管、硅胶、无水酒精、清洁擦拭绵纸、砂纸、自粘性绝缘胶带、相色带等。
工具：兆欧表、电缆拨切刀、压接钳、钢锯、钢卷尺及常用电工工具。
（2）工艺流程：①首先要用2500V兆欧表测电缆的绝缘电阻，应满足有关的技术规定；再将多余的电缆切除，电缆末端搁平、调直、锯齐；最后将热缩管穿进电缆，其端头外露长度应能方便施工。
②电缆中间接头结构前期处理：a、剥外护层：根据技术要求测定电缆外护套的剥切长度，并予以剥除。
一根电缆外护套的剥除长度为：580mm，另一根为350mm，以方便接头操作。
b、剥屏蔽层和半导电层：用扎线在离电缆外护套断口 30mm处将铠装扎紧，其余铠装层割除；从铠装断口起保留20mm内护层，其余内护层去掉；再从待连接的两根电缆由末端向两端各量取270mm，剥除这部分的铜屏蔽层，用半导电带将铜屏蔽切断处扎紧，保留40mm半导电层，其末端230mm长剥除半导电层。
c、剥绝缘层：量取电缆连接管长度L，以L/2长度将两电缆端部绝缘及内屏蔽层剥去，并将绝缘端部倒尖角、毛刺；用细纱纸或纱布，将绝缘层表面砂平、打光、绝缘层与半导电层相接处平滑过渡，不允许成齿状。
③接线端子和绝缘体安装：a、套中间接头：将铜屏蔽保留较长的一根电缆的绝缘层、半导电层和铜屏蔽层用清洁巾清理干净，套入中间接头，衬管条伸出的一端要先套入电缆，再将铜网套入另一根电缆。
b、压接连接管，确定中心：用塑料袋将中间接头和电缆绝缘临时保护好。
用砂布将线芯表面砂毛，然后用清洁巾将连接管内外表面分别套入待连接两根电缆的线芯，挤紧后先压连接管两端，再在连接管中间压接两道（共压接4道）；将连接管表面的毛刺、尖角等砂平，用清洁巾将连接管表面清洗干净，并将中间接头靠近连接管端头部位清理干净，特别注意不能在中间接头端头位置留有金属渣或其他导电物；确定已连接好的两根电缆绝缘端部的中心，由中心位置向电缆一端量取250mm，做好记号。
电缆头制作、导线连接和线路绝缘测试技术交底
单位
Sn99.3
斤
50mm2，25mm2
个
DT-50mm2 ,25mm2
只
M6×12
个
黄 绿 红 蓝 双色
米
/
盒
10cm×5cm
块
25mm2
米
20cm
根
80mm×17mm
卷
黄 绿 红 蓝 双色
卷
500g/瓶
瓶
DT-95mm2
只
浓度 5%
斤
表 2 主要机具计划表
规格/型号
单位
YQK-400
台
0.5L
台
3/6
握刀姿势
刀以45°倾斜切入
15°
刀以15°倾斜推削 扳转绝缘层并在根部切去
图 2.1-4 剥削绝缘方法图
（3）清除氧化膜： 焊接前应先清除铜芯线接头部位的氧化层和黏污物。用 5%的稀硫酸或者盐酸浸泡 几秒后冲洗干净。为增加连接可靠性和机械强度，可将待连接的两根芯线先行绞合， 再涂上无酸助焊剂，用电烙铁蘸焊锡进行焊接即可。 （4）导线缠绕： 1）同一截面导线的连接：导线绝缘台并齐合拢，在距绝缘台 12~15mm 处用其中 一根线芯在其连接端缠绕 5~7 后圈后钳断，把余头并齐折回压在缠绕线上进行涮锡处 理。 2）不同直径导线连接：单根导线截面小于 2.5mm2 或多芯软线时应先进行涮锡处 理，将细线在粗线上距离绝缘层 15mm 处交叉，将细线端部向粗线端缠绕 5~7 圈，然 后将粗导线端头折回压在细线上进行涮锡处理。 3）接线端子压接：多股导线采用与导线材质、规格相同的接线端子压接，剥去 绝缘层后（不伤线芯）将线芯绞在一起，涮锡清除接线端子孔内的氧化膜，将线芯插 入端子孔用压接钳压紧，导线外露部分长度小于 2mm。 4）导线与螺丝平压式接线柱连接：多股软线用螺丝压接时应先将软线芯做成单 眼圈状涮锡将其压平再用螺丝加垫紧固；小于 2.5mm2 的单芯导线盘圈后直接压接，盘 圈方向应与压紧螺丝旋入方向一致，压接后外露线芯长度不超过 2mm。 5）导线与针孔式接线柱压接：把要连接的导线的线芯插入接线柱孔内，导线露 出接线柱孔 1~2mm，接线柱孔大于导线直径两倍时需将导线折回头再插入压接。 （5）导线涮锡： 导线连接完成后要用锡焊焊接牢固，使用溶解的焊剂流入接头的任何部位以增加 机械强度和良好的导电性能，并避免锈蚀和松动。焊接时锡焊应均匀饱满，表面光滑 无尖刺。为保证接头质量从清洁导线、涂抹焊锡膏到焊锡应尽可能短时间进行否则会 增加导线氧化程度，影响焊接质量。 喷灯加热上锡法：将焊锡放在锡锅内然后用喷灯将锡锅加热后将接头插入锡锅 内。加热时要注意温度，温度过低涮锡不均匀，温度过高涮锡不饱满。焊锡完成后必 须及时用布将焊接处的焊剂及其它污染物擦干净。焊锡及焊膏应采用质量较好的，保 证接头挂锡后的亮度。 （6）导线包裹绝缘： 导线接头焊锡完成后应先用防水胶布拉长两倍从导线接头绝缘层部位开始缠绕， 缠绕方法为先缠绕 1~2 个胶布宽度再以胶布宽度的一半重叠压边进行缠绕，缠绕过程 中尽可能的收紧胶布，缠到头后再进行回缠。回缠完成后再用黑绝缘胶布包扎，包扎

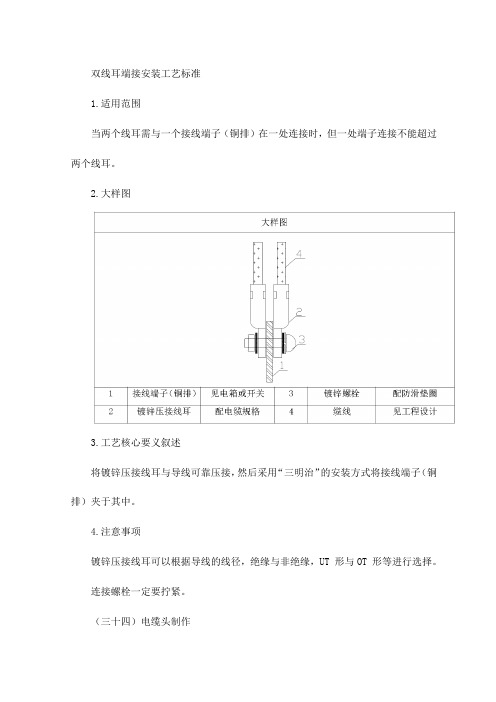

双线耳端接安装工艺标准
双线耳端接安装工艺标准1.适用范围当两个线耳需与一个接线端子（铜排）在一处连接时，但一处端子连接不能超过两个线耳。
2.大样图3.工艺核心要义叙述将镀锌压接线耳与导线可靠压接，然后采用“三明治”的安装方式将接线端子（铜排）夹于其中。
4.注意事项镀锌压接线耳可以根据导线的线径，绝缘与非绝缘，UT 形与OT 形等进行选择。
连接螺栓一定要拧紧。
（三十四）电缆头制作1.适用范围适用于工业与民用建筑中0.6/1kV及以下交联聚乙烯绝缘电力电缆、聚氯乙烯绝缘电力电缆的户内终端头制作。
2.大样图3.工艺核心要义叙述1）用1000V 摇表，对电缆进行摇测，绝缘电阻应在10MΩ以上。
2）剥除护套，用填充胶填堵线芯根部的间缝，然后选用与电缆规格、型号相适应的热缩分支手套，套入线芯根部，均匀加热使软手套收缩。
3）从芯线端头量出长度为线鼻子的深度，另加5mm，剥去电缆芯线绝缘，将接线鼻子内壁和芯线表面擦拭干净，除去氧化层和油渍，并在芯线上涂上电力复合脂。
将芯线插入接线鼻子内，调节接线鼻子孔的方向到合适位置，用压线钳压紧接线鼻子，压接应在两道以上。
4）用填充胶填满接线鼻子根部裸露的线间缝与压坑。
将热缩管套入电缆各芯线与接线端子的连接部位，将火焰缓慢接近热缩管，并在周围沿圆周方向移动，等径向收缩均匀后再向轴向延伸，使热缩管均匀收缩，包紧接头，加热收缩时不应产生褶皱和裂缝。
5）已制作好终端头的电缆，固定在预先做好的电缆头支架上，并将芯线分开。
根据接线端子的型号选用螺栓，将电缆接线端子压接在设备上，注意应使螺栓由下向上或从内向外穿，平垫和弹簧垫应安装齐全。
4.注意事项1）电缆终端与接头的制作，应由经过培训的熟悉工艺的人员进行。
3）电缆线芯连接金具，应采用符合标准的连接管和接线端子，其内径应与电缆线芯紧密结合间隙不应过大；截面宜为线芯截面的1.2～1.5 倍。
4) 制作电缆终端与接头，从剥切电缆开始应连续操作直至完成，缩短绝缘暴露时间。
铜鼻子规格型号
一、常见名称：开口铜鼻子，开口铜线耳，开口接线端头，开口鼻子，开口端子，开口线耳，OT开口铜接线端头，线耳，铜接线端头，开口铜，开口铜线鼻子，OT开口铜，OT型铜鼻子，开口鼻，接线鼻子，压线铜鼻子，金具，金具系列材质：黄铜常见型号:?OT10A?,?OT20A?,?OT30A?,?OT40A?,?OT50A?,?OT60A?,?OT80A?,?OT100A?,?OT150A?,?O三、常用名称：国产端子,国产端头,RNB圆形裸端头TO型,RNB圆型裸端头TO型,RNB圆形裸端子T O型,RNB圆型裸端子TO型,冷压端头,冷压端子,接线端头,接线端子,冷压接头,冷压端子端头,压线夹,压接线端子,接线鼻子,压线铜鼻子,接线柱,R型端子,R形端子,线耳,冷压圆形端子,冷压圆型端子,焊口铜端头,紫铜端头,连接器端头,圆形冷压接线端子,圆形冷压接线端头,圆形接线端子,圆形绝缘端头,圆形焊接端子,圆形焊接端头,R型端子,R形端子,压线铜鼻子,冷压接头,冷压端头,冷压端子,接线端头,接线端子,接线鼻子常用型号：OT0.5-2,OT0.5-3,OT0.5-4,OT0.5-5,OT1-2,OT1-3,OT1-4，OT1-5,OT1-6,OT1-8,OT1-10,OT1.5-2,OT1.5-3,OT1.5-4,OT1.5-5,OT1.5-6,OT1.5-8,OT1.5-10,OT1.5-12,OT1.5-14,OT1.5-1 6,OT2.5-3,OT2.5-4,OT2.5-5,OT2.5-6,OT2.5-8,OT2.5-10,OT2.5-12,OT2.5-14,OT2.5-16,OT4-4,O T4-5,OT4-6,OT4-8,OT4-10,OT4-12,OT4-14,OT4-16,OT6-4,OT6-5,OT6-6,OT6-8,OT6-10,OT6-12,OT6-14,OT6-16,OT10-4,OT10-5,OT10-6,OT10-8,OT10-10,OT10-12,OT10-14,OT10-16,OT16 -6,OT16-8,OT16-10,OT16-12,OT16-14,OT16-16,OT16-18,OT16-20,OT16-22,OT16-27,OT16-3 0,OT25-6,OT25-8,OT25-10,OT25-12,OT25-14,OT25-16,OT35-6,OT35-8,OT35-10,OT35-12,OT 35-14,OT35-16,OT50-8,OT50-10,OT50-12,OT50-14,OT50-16,OT70-8,OT70-10,OT70-12,OT70 -14,OT70-16,OT95-8,OT95-10,OT95-12,OT95-14,OT95-16,OT120-8,OT120-12,OT120-14,OT1 20-16,OT150-8,OT150-10,OT150-12,OT150-14,OT150-16,OT185-8,OT185-10,OT185-12,OT18 5-14,OT185-16,OT240-8,OT240-10,OT240-12,OT240-14,OT240-16四、五、常用名称和型号：窥口铜鼻子，窥口鼻，窥口铜鼻，铜接线端子，铜窥口端子，铜鼻子，SC窥口端子，JG铜接线端子,窥口铜鼻子，窥口铜线耳，电缆接线头，窥口鼻子，铜接线端头,铜鼻子，铜线耳，铜鼻子SC1.5-4,SC1.5-5,SC2.5-4,SC2.5-5,SC2.5-6,SC4-5,SC4-6,SC6-5,SC6-6,SC6-8,S C10-6,SC10-8,SC16-6,SC16-8,SC16-10,SC25-6,SC25-8,SC25-10,SC35-6,SC35-8,SC35-10,SC35-12,SC50-8,SC50-10,SC50-12,SC70-8,SC70-10,SC70-12,SC95-10,SC95-12,SC120-12,SC120-16,SC150-12,SC150-16,SC185-16,SC240-16,SC300-16,SC300-20,SC400-16,SC400-20,SC500-16,SC500-20,SC630-20,SC800-20, SC1000-20,、E7、E2、E1 0-12、E10-15、E10-18、E16-12、E16-15、E16-18、E25-15、E25-18、E35-15、E35-18、E35-20、E50-16、E50-18、E50-20、E75-20、E75-25叉形预绝缘端头：SV1.25-3，SVS1.25-3.5，SVL1.25-3.5，SVS1.25-4，SVM1.25-4，SVL1.25-4，SVS1.25-5，SVL1.25-5，SVS1.25-6，SVL1.25-6，SV2-3，SVS2-3.5，SVL2-3.5，SVS2-4，SVM2-4，SVL2-4，SVS2-5，SVL2-5，SVS2-6，SVL2-6，SV3.5-4，SV3.5-5，SV3.5-6，SV5. 5-3.5，SVS5.5-4，SVL5.5-4，SV5.5-5，SVS5.5-6，SVL5.5-6，SV5.5-8。
电缆终端头和接头制作
无渗油
热缩中间头制作
按制作厂规定
冷缩中间头制作
按制作厂规定
电缆终端头制作
接地线
接地线规格
按GB 50168-1992
规定
电缆穿过零序电流互感器接地线
接地线焊接
牢固、可靠
单芯电缆金属层接地
一端接地
电缆芯线外观检查
无损伤
芯线绝缘包扎长度
按工艺规程规定
油纸电缆铅封
位置
电缆终端盒金属外壳与该的电缆金属护套
年月日
配置和浇筑环氧复合物
主要
按制造厂或工艺规程
连接管与芯线连接
连接
管规格
与芯线相符
铜连接
管镀锡
表面光滑、干净
压接
压模尺寸
与导线规格相符
外观尺寸
主要
完好
电缆中间头制作
接地线
接地连接线规格
按GB50168-1992
规定
锡焊外观检查
主要
按GB50168-1992
规定
接头处屏蔽层铠装层连接
外观检查
油纸中间接头密封检查
牦牛坪风力发电场工程
电缆终端头和接头制作安装分项工程质量检验评定表
编号：
单位工程名称
场内电力线路工程
分部工程名称
35KV集电线路
分项工程名称
电缆终端和接头制作
EPC总承包单位
中国水电顾问集团昆明勘测设计研究院
项目
经理
技术负责人
工序
检验指标
性质
单位
质量标准
实际检查
结果
单项评定
合格
优良
制作前检
查
电缆
位置
外观
检查
10KV单芯电缆终端头制作指导书
10KV单芯电缆终端头制作作业指导书一、适用范围本作业指导书适用于10KV单芯电缆终端头制作作业指导。
二、引用标准：1、GB—50168—92《电气装置安装工程电缆线路施工及验收规范》2、DL——5009——92《电力建设安全工作规程》（火力发电厂部分）3、DL408——91《电力安全工作规程》（发电厂和变电所电气部分）4、厂家电缆终端头制作说明书三、作业条件1、工作人员不少于2人，经年度安全考核合格，并具有合格电缆工操作证，持证上岗，其中工作负责人1人。
2、天气良好，其中空气相对湿度应为70%及性以下。
3、各项施工用具应经过定期检验合格。
四、作业前的准备工作1、接受工作任务，工作负责人向工作班成员详细交待工作任务、工作地点、工作中的注意事项及技术要求。
2、做好工器具材料的准备。
3、危险点分析及防范要求：1）、正确使用低压电源，按规定连接。
2）、使用喷灯时，注意防止烧伤、烫伤.3)、喷灯使用中，点火时严禁将喷嘴朝向人或易燃物品.4）、喷灯油筒不得漏油，加油后螺丝塞应拧紧.5)、使用刀具时，防止划伤人员.五、作业步骤1、工作负责人检查工作现场的安全措施及现场工作条件。
2、召开班前会，详细交待工作任务、工作中的注意事项及技术要求。
3、检查电缆的型号及材料是否与设计相符，外观是否有损伤，绝缘状态良好，有无受潮。
4、清点施工用具，消耗性材料齐备。
5、剥切步骤：1）剥去外护套剥切尺寸根据材料户内型外护套400mm+接线端子孔深。
户外型是户内型剥切外护套总尺寸+50 mm。
2）铠装层3）铜屏蔽层剥铜屏蔽尺寸是剥切外护套总尺寸—20mm4）半导体层剥半导体层是剥切外护套总尺寸—40mm5）绝缘层。
剥绝缘层按接线端子孔深+5 mm6、在剥切过程中注意不能损伤线芯及保留的绝缘层。
7、焊接地线，在铜屏蔽层中间部位焊接地线，先用铜扎丝将铜编织带绑扎紧后，再用烙铁焊锡将其焊牢.，有铠装的电缆铠装层及铜屏蔽层地线应分别接地。
低压电缆头制作安装施工及验收规范
八、低压电缆头制作和接线施工及验收规范一、作业条件1.电气设备安装完毕，室内空气干燥。
2.电缆敷设并整理完毕，核对无误。
3.电缆支架及电缆终端头固定支架安装齐全。
4.现场具有足够照度的照明和较宽敞的操作场地。
二、工艺流程→→ →→ →三、安装注意1.铠装电缆的接地线应采用铜绞线或镀锡铜编织线，同时应防止地线焊接不牢，解决方法是将钢带一定要锉出新茬，焊接时使用电烙铁不得小于500W ，否则焊接不牢。
接地线截面积要求如下表：表18.1.3 电缆芯线和按地截面积（mm 2）2.应防止电缆芯线与线鼻子压接不紧固。
线鼻子与芯线截面必须配套，压接时模具规格与芯线规格一致，压接次数不得小于二道。
3.防止电缆芯线伤损，用电缆刀或电工刀剥皮时，不宜用力过大，最好电缆绝缘外皮不完全切透，里层电缆皮应撕下，防止损伤芯线。
4.防止电缆头卡固不正，电缆芯线过长或过短，电缆芯线锯断前要量好尺寸，以芯线能调换相序为宜，不宜过长或过短。
电缆头卡固时，应注意找直，找正，不得歪斜。
5.配电柜等电气设备内部电缆排布时，需布线整洁美观，并需考虑在机柜进线处做好电缆预留，电缆绑扎带要统一美观，且扎带切口需光滑，防止切口尖锐伤人。
可参考下图所示：（考虑到不同甲方的具体要求不同，可在大规模接线前，每一类电柜做一个样板请建设方相关人员确认）四、施工检查1.芯线与电器设备的连接应符合下列规定：A．截面积在10mm2及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；B．截面积在2.5mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；C．截面积大于2.5mm2的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；D．每个设备和器具的端子接线不多于2根电线。
2. 电线、电缆的回路标记应清晰，编号准确。
3、对于多芯YJV电缆，在制作终端头和套五指套及色带时应注意，为了提高电缆绝缘性和相线的区分，应在剥开的多芯电缆的每一条相线上满套上相应颜色绝缘色带，即色带需从五指套底端一直满套到终端头。
