磁性浮子液位计的优点及用途--常州成丰

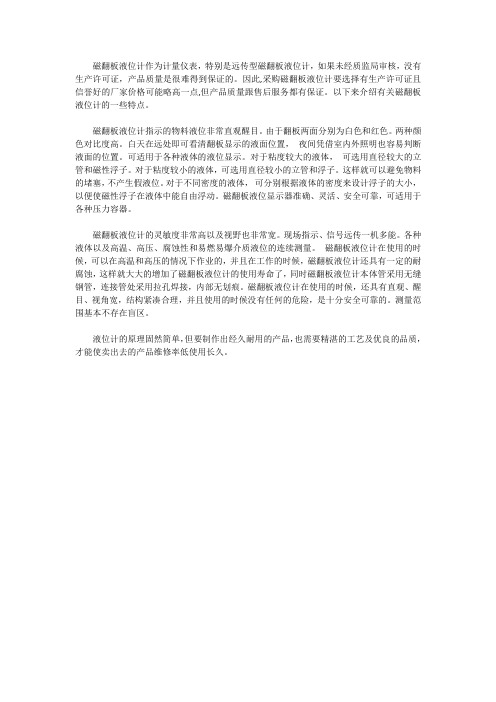

磁翻板液位计的特点--常州成丰
磁翻板液位计作为计量仪表，特别是远传型磁翻板液位计，如果未经质监局审核，没有生产许可证，产品质量是很难得到保证的。
因此,采购磁翻板液位计要选择有生产许可证且信誉好的厂家价格可能略高一点,但产品质量跟售后服务都有保证。
以下来介绍有关磁翻板液位计的一些特点。
磁翻板液位计指示的物料液位非常直观醒目。
由于翻板两面分别为白色和红色。
两种颜色对比度高。
白天在远处即可看清翻板显示的液面位置，夜间凭借室内外照明也容易判断液面的位置。
可适用于各种液体的液位显示。
对于粘度较大的液体，可选用直径较大的立管和磁性浮子。
对于粘度较小的液体，可选用直径较小的立管和浮子。
这样就可以避免物料的堵塞，不产生假液位。
对于不同密度的液体，可分别根据液体的密度来设计浮子的大小，以便使磁性浮子在液体中能自由浮动。
磁翻板液位显示器准确、灵活、安全可靠，可适用于各种压力容器。
磁翻板液位计的灵敏度非常高以及视野也非常宽。
现场指示、信号远传一机多能。
各种液体以及高温、高压、腐蚀性和易燃易爆介质液位的连续测量。
磁翻板液位计在使用的时候，可以在高温和高压的情况下作业的，并且在工作的时候，磁翻板液位计还具有一定的耐腐蚀，这样就大大的增加了磁翻板液位计的使用寿命了，同时磁翻板液位计本体管采用无缝钢管，连接管处采用拉孔焊接，内部无划痕。
磁翻板液位计在使用的时候，还具有直观、醒目、视角宽，结构紧凑合理，并且使用的时候没有任何的危险，是十分安全可靠的。
测量范围基本不存在盲区。
液位计的原理固然简单，但要制作出经久耐用的产品，也需要精湛的工艺及优良的品质，才能使卖出去的产品维修率低使用长久。
磁浮子液位计
浮标液位计使用说明书一、产品概述浮标液位计是我公司研制的一种简易的液位测量仪表，它广泛应用于石油、化工、电力、冶金、医药、供水等领域中的用于储存腐蚀性液体的槽、罐等平底拱顶容器与供水系统水塔的液位（界面）测量，解决了贮罐的液位测量和用人工上罐顶用钢尺测量困难等问题，并能获得准确有测量结果，被测介质可为酸性、碱性或高粘度。
该仪表具有外形结构简单、测量精度高、液位显示直观、清晰，无盲区，可远距离观测等优点，是液位测量的理想仪表。
二、结构原理该产品是以浮标为测量元件，浮标随液位的变化沿导向钢丝绳上、下浮动，通过牵引浮标的钢丝绳带动容器外另一端的重锤和指针同步反向移动，指针连续指示出液位的高度。
根据力平衡原理，假设当液位处于某一高度时浮标重量为W，重锤指针重量为W1，浮标浸在液体中所受到的浮力为F，系统摩擦力为f。
在平衡状态下：W-F-W1-f=0。
当液位上升时，浮力F增大，W、W1和f均不变，上式平衡破坏，重锤指针下滑。
直到F力减小到原来值，新的平衡才建立。
如F力一直在增大，即液位一直在上升，则重锤指针一直下滑。
反之，液位下降，则重锤指针上升。
以此来指示液位的高度。
如果选用法兰连接式并带磁偶合指示器的浮标液位计，不但具有液红汽蓝的双色显示功能，同时还可配液位变送器来连续输出4~20mA直流信号，实现远距离控制。
三、产品特点◆外形结构简单美观、牢固，安装、操作方便。
◆读数直观、醒目，可远距离观测。
◆测量范围大、无盲区。
◆可以测量腐蚀性强、高粘度的介质。
四、产品分类及使用范围1、该产品按使用功能可分为普通型和封阻型两种类型，其使用范围如下：（1）普通型主要适用于无腐蚀性或毒性气体溢出的场合；（2）封阻型主要适用于有腐蚀性或毒性气体溢出的场合。
2、该产品按连接形式可分为法兰连接型和螺纹连接型两种类型，其使用范围如下：（1）法兰连接型主要适用于被测介质为有腐蚀性或毒性的液体的场合；（2）螺纹连接型主要适用于常压、无腐蚀性或毒性气体溢出的场合。
磁性浮子液位计
磁性浮子液位计（基本型）磁性浮子液位计（夹套型）磁性浮子液位计（顶装型）磁性浮子液位计（吊绳型）磁性浮子液位计（内衬型）磁性浮子液位计（界面型）UHZ5600（磁翻板）浮子液位计更多产品信息UHZ5600(磁翻板)磁浮子液位计是我公司在生产板管式液位计基础上采用国外最新技术发展起来的浮子式液位计,由于其承压零件均使用不锈钢材料,在结构上减少了密封结合面，故仪表的安全性、可靠性得到提高,广泛应用于石油、化工等行业中的液位测量.■特点:●测量范围大，读数直观清晰;●密封结合面少，不易渗漏,安全可靠;●指示部分与被测介质完全隔离;●易于安装、维修方便.■用途与适用范围:型号说明:■技术参数:● 正常工作条件环境温度－25℃～70℃相对湿度 5%～100% (包括凝露和直接湿)大气压力 86MPa～108MPa● 测量范围500mm～3000mm分档● 测量精度浮子式指示器±20mm翻柱式指示器±20mm● 工作压力 1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa● 介质密度 0.5g/cm3～1.8g/cm3分档● 介质粘度≤0.05Pa·s● 介质温度 -25～80℃、(高温型0～200℃)、(专利高温型0～450℃)● 跟踪速度≤0.8m/s● 接触介质材料 1Cr18Ni9Ti 聚四氟乙烯● 控制点误差±10mm● 回差不超过基本误差● 重复性误差不超过基本误差● 开关控制点的接点容量AC或DC220V;1A（纯阻性负载）● 控制点间最小间距（mm）60● 外壳防护等级IP54● 显示仪表XMT-124D数字显示表（可设定上下限报警及输出4～20mA信号）外形尺寸160×80×180● 防爆等级dⅡBT4磁翻板液位计的介绍特点●适合容器内液体介质的液位、界位的测量。
除现场指示，还可配远传变送器、报警开关、控制开关，检测功能齐全。

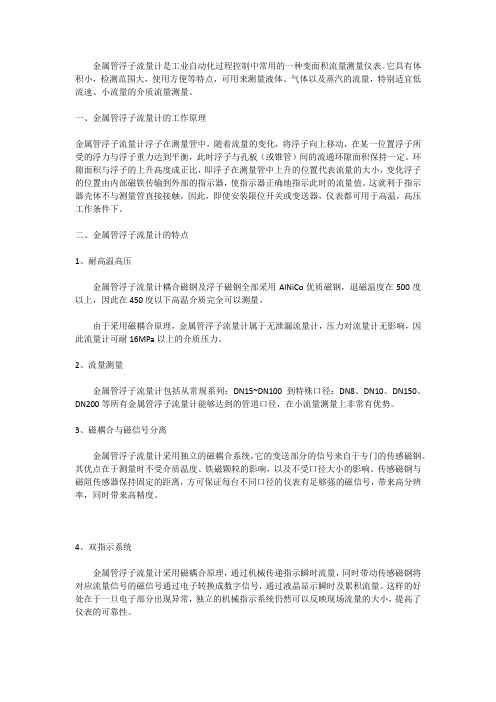

常州成丰仪表简析金属管浮子流量计工作原理及特点
金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。
它具有体积小，检测范围大，使用方便等特点，可用来测量液体、气体以及蒸汽的流量，特别适宜低流速、小流量的介质流量测量。
一、金属管浮子流量计的工作原理金属管浮子流量计浮子在测量管中，随着流量的变化，将浮子向上移动，在某一位置浮子所受的浮力与浮子重力达到平衡，此时浮子与孔板（或锥管）间的流通环隙面积保持一定。
环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量的大小，变化浮子的位置由内部磁铁传输到外部的指示器，使指示器正确地指示此时的流量值。
这就利于指示器壳体不与测量管直接接触，因此，即使安装限位开关或变送器，仪表都可用于高温，高压工作条件下。
二、金属管浮子流量计的特点1、耐高温高压金属管浮子流量计耦合磁钢及浮子磁钢全部采用AlNiCo优质磁钢，退磁温度在500度以上，因此在450度以下高温介质完全可以测量。
由于采用磁耦合原理，金属管浮子流量计属于无泄漏流量计，压力对流量计无影响，因此流量计可耐16MPa以上的介质压力。
2、流量测量金属管浮子流量计包括从常规系列：DN15~DN100到特殊口径：DN8、DN10、DN150、DN200等所有金属管浮子流量计能够达到的管道口径，在小流量测量上非常有优势。
3、磁耦合与磁信号分离金属管浮子流量计采用独立的磁耦合系统，它的变送部分的信号来自于专门的传感磁钢。
其优点在于测量时不受介质温度、铁磁颗粒的影响，以及不受口径大小的影响。
传感磁钢与磁阻传感器保持固定的距离，方可保证每台不同口径的仪表有足够强的磁信号，带来高分辨率，同时带来高精度。
4、双指示系统金属管浮子流量计采用磁耦合原理，通过机械传递指示瞬时流量，同时带动传感磁钢将对应流量信号的磁信号通过电子转换成数字信号，通过液晶显示瞬时及累积流量。
这样的好处在于一旦电子部分出现异常，独立的机械指示系统仍然可以反映现场流量的大小，提高了仪表的可靠性。
磁浮子液位计(液位开关)
磁浮子液位计（液位开关）◆概述TX系列浮球液位计结构主要基于浮力和静磁场原理设计生产的。
带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。
浮球中的磁体和传感器（磁簧开关）作用，使串连入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。
也就是使磁性浮子位置的变化引起电学量的变化。
通过检测电学量的变化来反映容器内液位的情况。
该仪表可以直接输出电阻值信号，也可以配合变送器模块，可以输出电流值（4～20mA）信号，或者其开关信号（按照客户需求转换器由公司配送）。
从而实现电信号的远程传输与控制。
◆特点●结构简单，工作可靠；●易于安装，维修方便；●规格品种齐，适用范围广泛；◆型号说明：TX-UFK 厂家编号TX- UHK 输出为开关信号输出信号TX -UHS 输出为连续信号（如：4～20mA电流信号）形式P 普通型：产品分类T 高温型：Y 高压型：FI 防腐型：常压（PVC）；0～60℃FII 防腐型：常压（ABS）；-10～80℃FIII 防腐型：压力≤1.5Mpa；-20～115℃FIV 防腐型：压力2.0Mpa；-20～115D 低密度型（介质密度 0.5～ 0.75g/cm3）：压力2.0MPa0 无报警点报警选项1 有1报警点2 有2报警点3 有3报警点4 其他1 螺纹连接,带接线盒过程连接2 法兰连接,带接线盒3 法兰连接,带接线盒和现场显示P 非防爆型防爆选项F 防爆型X 客户的其他要求其他选项示例说明： UHS P03F 1500磁浮子液位计：4～20mA电流信号输出，配数字显示二次表，法兰连接，带接线盒，测量范围1500mm，普通型，防爆型。
又如： UHK P32P 1500磁浮子液位开关：输出为开关信号，法兰连接，带接线盒，带有两个报警点，插入深度为1500mm，普通型，非防爆型。
注：磁浮球液位计也可以带有输出报警点信号的报警开关。
磁性浮子液位计详细说明
0c67f0e 密度计
的工作情况和液位高度。配上液位变送器就能远 距离传送液面的位置信号。通过一定的电气装置 达到自动控制和测量液位的目的。液位计是具有 可靠的安全性的检测仪表。由于具有磁
翻板液位计还要考虑介质的腐蚀性和使用寿命， 因为磁翻板是工艺介质里装有磁性浮筒，浮筒耐 腐蚀性和厚度也要考虑！?
0c67f0e 密度计
0c67f0e 密度计
但不能只设置磁翻板液位计，要同时设置玻璃板 液位计，磁翻板液位计只能做参考用。另外较重 要的液位（与工艺安全、设备安全相关）例如， 汽包液位，不推荐用磁翻板液位计。磁
0c67f0e 密度计
计组合。有着单体进行全量程测量。设备少开孔， 显示清晰，标志醒目，读数直观等优点。当液位 计直接配带显示仪时可省去该系统信号检测的中 间变送，从而提高其传输精度。MH
0c67f0e 密度计
7120液位计采用连通器的原理。使容器内液体等 高引入到液位计主体管内。在主体管内的漂浮浮 球组件，根据浮力原理和磁性藕合原理。在主体 管外附靠着能反映磁现象的翻柱作
0c67f0e 密度计
被测容器的上下分液管间最各装一只截止阀门以 便打开或总装液位计，另一方面为维修液位带来 方便。在上下截止阀门关闭时，可打开液位计底 部排污法兰或卸下排污螺钉，注入清水
0c67f0e 密度计
0c67f0e 密度计
来观察各种容器内介质的液位高度。它适用于石 油、化工等工业领域的液位指示，该液位计结构 简单，观察直观、清晰，不堵塞、不渗漏，安装 方便，维修简单。玻璃板液位计上、下
磁浮子液位计注意事项及操作使用原理
我们先了解下什么磁浮子液位计?磁浮子液位计特点有哪些？磁浮子液位计工作原理是什么？磁浮子液位计适用哪些场合？磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。
磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。
仪表指示器色感对比鲜明，清晰醒目。
仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。
液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。
磁浮子液位计结构简单，安装、使用、维修极其方便。
磁浮子液位计安装于桶槽外侧延伸管上，桶槽内部的液位能由翻板指示器清楚得知。
旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位控制。
该液位计是具有可靠的安全性仪表。
由于具有磁性藕合隔离器密闭结构。
尤其适用于易燃、易爆和腐蚀有毒液位检测。
从而使原复杂环境的液位检测手段变得简单和可靠安全。
液位计具有就地显示的直读式特性。
不需多组液位计组合。
有着单体进行全量程测量。
设备少开孔，显示清晰，标志醒目，读数直观等优点。
当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。
磁浮子液位计在使用中遇到的一些问题磁浮子液位计它是利用磁藕合原理进行工作的,产品弥补了玻璃管液位计不能在高温高压下工作且易碎的多重缺点：有侧装和顶装二种安装方式,无论那种方式都可以捆绑远传装置,使液位计即可以就地显示液位,又可以远程监控液位.捆绑后的磁翻板液位计可称为远传型磁翻板液位计.制作磁翻板液位计的工艺虽然很简单,但磁翻板液位计作为计量仪表,特别是远传型磁翻板液位计，如果未经质监局审核,没有生产许可证,产品质量是难以得到保证的.因此,采购磁翻板液位计要选择有生产许可证且信誉好的厂家,价格可能略高一点,但产品质量有保证,售后服务有保证。
浮标液位计的优势特点介绍
浮标液位计的优势特点介绍1.可靠性高：浮标液位计采用机械测量原理，测量结果准确可靠。
它不受环境温度、腐蚀物质和压力变化的影响，能够稳定地工作。
2.应用广泛：浮标液位计适用于各种液体的液位测量，包括腐蚀性液体、高温液体和高粘度液体等。
它可以应用于化工、石油、电力、食品、医药等行业的液位测量和控制。
3.结构简单：浮标液位计由测量元件、机械传动系统和指示装置组成。
它的结构简单，易于安装和维护。
浮标的上浮和下沉直接影响指示装置上的液位变化，操作人员可以直观地读取液位高度。
4.高精度：浮标液位计具有高度灵敏的测量特性，能够实时、准确地反映液位变化。
其精度通常可以达到1%左右，能够满足大部分工业领域对液位测量的要求。
5.抗干扰能力强：由于浮标液位计采用机械传动方式，而非电子或电磁传感器，因此它对外界干扰的抗能力较强。
它不受电磁干扰、振动和电网波动的影响，能够稳定地工作。
6.安全可靠：浮标液位计不需要外部电源供电，因此没有电源故障、电池耗尽等安全隐患。
它可以在恶劣的工作环境下安全可靠地工作，例如在易爆、易燃的场所或高温、高压的条件下。
7.成本低廉：相比其他液位测量仪表，浮标液位计的成本较低。
它不需要复杂的传感器和电子元件，仅需一些机械和结构零件即可实现液位测量，降低了设备的采购和运维成本。
8.使用寿命长：由于浮标液位计采用机械原理，没有易损的电子元件，因此其使用寿命相对较长。
正常情况下，浮标液位计可以使用多年甚至十几年而不需要更换或维修。
总之，浮标液位计具有可靠性高、应用广泛、结构简单、高精度、抗干扰能力强、安全可靠、成本低廉和使用寿命长等优势特点。
它在工业生产中具有重要的应用价值，可以满足液位测量和控制的需求，提高生产效率和质量。
磁性浮球液位计的工作原理
磁性浮球液位计的工作原理磁性浮球液位计是一种常见的液位检测仪器，在化工、医药、食品等行业得到了广泛应用。
它通过利用浮球受磁铁作用的移动来检测液位高低，具有精度高、可靠性强、寿命长等特点。
本文将介绍磁性浮球液位计的工作原理。
1. 磁性浮球的构成磁性浮球是磁性液位计的核心部件，由气密的球体、磁铁和浮球组成。
磁铁通常被嵌入到浮球内部，使其磁极方向相反。
当磁性浮球放在液体中时，由于浮力的作用，浮球能够漂浮在液体表面，而随着液位的变化，磁性浮球也会随着液面升降。
2. 磁性浮球液位计的基本原理磁性浮球液位计利用磁性浮球在浮力作用下上下移动的特性，将浮球移动的距离与液位高度对应起来，进而实现浮球液位计的液位报警、液位控制等功能。
磁性浮球液位计通常由探头、转换器和显示器三部分组成，其中探头是测量液位的关键部件，转换器则负责将磁性浮球的移动信号转换成电信号，由显示器显示出来。
3. 磁性浮球液位计的工作流程在液位计工作过程中，磁铁在浮球内部与液位计外部的磁铁相互作用，使浮球相对于转轴上升或下降，从而使转轴旋转，带动尺码盘有相对运动。
而转换器通过测量尺码盘的旋转角度，将其转化成电信号，经过处理后输出液位信息，最终显示在显示器上，从而实现液位监测。
4. 磁性浮球液位计的优缺点磁性浮球液位计具有以下优点：•精度高：由于磁性浮球与液体之间不存在接触，故而磁性浮球液位计的测量精度高，一般可以达到0.5%；•可靠性强：磁性浮球液位计结构简单、稳定性好，且无需外接电源，因此使用寿命长，可靠性强；•适用范围广：磁性浮球液位计可适用于各种液体测量，包括普通液体、腐蚀性液体、高温高压液体等。
磁性浮球液位计的缺点主要有以下几个：•不耐压：由于磁性浮球液位计的尺寸和结构的限制，其测量液体的最大压力受到了限制；•不适用于粘度大的液体：粘度较大的液体会让磁性浮球移动受到阻力，从而影响测量精度；•造价较高：磁性浮球液位计的制造成本相比于其他类型的液位计较高。
磁翻板液位计的功能三大优势
磁翻板液位计的功能三大优势
1.可靠性高：磁翻板液位计采用了简单而可靠的工作原理，基本上没有机械部件，因此故障率极低。
其结构简单，易于维护和清洁，不易受到外界振动、腐蚀等因素的干扰。
磁翻板液位计不受液体性质的限制，适用于各种液体介质的测量，无论是常规液体还是腐蚀性液体，都可以稳定准确地进行测量。
2.使用灵活：磁翻板液位计的结构紧凑，安装方便，适用于各种容器的液位探测。
它可以通过不同的浮球安装方式，如内装式和外装式等，实现不同工艺条件下的液位测量。
同时，磁翻板液位计还可以根据用户的需求，选择开关量输出或模拟量输出，以适应不同的控制系统要求。
因此，无论是对于新的工程项目，还是对于已有的工艺设备改进，磁翻板液位计都具有较强的适应性和灵活性。
3.安全性能高：磁翻板液位计在设计和制造过程中，考虑到了安全性能的要求。
它的浮球和磁翻板之间有一定的间隙，可以避免液面产生的液体冲击对浮球的过度影响，从而保护磁翻板的正常工作。
另外，磁翻板液位计通常采用非接触式的测量方式，减少了因测量元件与液体接触而产生泄漏、腐蚀等安全隐患。
磁翻板液位计还可以通过配备电器隔爆罩、防腐涂层等附件，提高其适用范围和安全性能。
总之，磁翻板液位计具有可靠性高、使用灵活和安全性能高等三大功能优势。
它的高可靠性使其在各种工况下都能稳定运行，有效降低了维护成本和风险；使用灵活性使其可以适应各种场合的液位测量需求，具有广泛的应用前景；高安全性能使其能够有效保护设备和人员的安全，降低了事故发生的可能性。
因此，磁翻板液位计成为了工业领域液位测量的一种重要选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁性浮子液位计又叫磁翻板液位计或磁翻柱液位计，是玻璃板、玻璃管液位计的升级换代产品。
就地显示无须电源，显示部分和介质完全隔离，不会因介质污染显示条而使观测受到影响。
同时又具有玻璃板液位计不具备的特点。
如不会担心因温度或压力产生破裂，可捆绑磁性开关，并且可根据用户需要调节开关点位置，可根据需要安装捆绑式液位变送器，输出4~20mA信号。
从而实现远距离检测或控制。
磁翻板液位计的用途：
就地显示磁性浮子式液位计具有显示直观醒目、不需电源，安装方便可靠，维护量小，维修费用低的优点，是玻璃管，玻璃板液位计的升级换代产品。
广泛使用在石油、化工、纺织、轻工、医疗、城建、热电、冶金、国防等工业中，用于各种塔、罐、槽、箱、球罐等容器，发电行业高低加热器、除氧器、水箱、酸、碱、盐罐上液面位置的指示。
磁性浮子液位计的优点：
指示清晰、读数直观、醒目、观察指示器的方向可根据用户需要，测量范围大，不受贮槽高度的限制。
指示机构与被测介质完全隔离，密封性好，可靠性高，使用安全。
结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。
磁性浮子液位计的特点：
磁性浮子液位计是以磁性浮子为感应元件，并通过磁性浮子与显示色条中磁性体的耦合作用，反映被测液位或界面的测量仪表当液位计测量管中的浮子随被测液位变化时，浮子中的磁性体与显示条上显示色标中的磁性体作用，使其翻转，红色表示有液，白色表示无液，以达到就地准确显示液位的目的。
适合容器内液体介质的液位、界面的测量。
除现场指示，还可配远传变送器、报警开关、检测功能齐全。
