光导管照明系统的配光及应用研究
光导管照明技术在住宅小区地下空间照明设计中的应用
ａ ｃ ｔ ｕ ａ ｌ ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ ｅ ｘａ ｍｐ ｌ ｅ ，ａ ｎ ａ ｌ ｙ ｚ ｅ ｄ ｔ ｈ ｅ ｏ ｔｉ ｐ ｃ ａ ｌ ｔ ｕ ｂ ｅ ｌ ｉ ｇ ｈ ｔ ｉ ｎ ｇ
ｓ ｙｓ ｔ ｅ ｍ ｓ ｕ ｐｅ ｒ ｉ ｏ ｒ ｉ ｔ ｙ ａｎ ｄ ｔ ｈｅ ｅ ｘｉ ｓ ｔ ｉ ｎｇ ｐｒ ｏ ｂｌ ｅ ｍｓ ． Ｋｅ ｙｗ ｏ ｒ ｄ ｓ： Ｌｉ ｇ ｈｔ ｉ ｎｇ ｏ ｐｔ ｉ ｃ ａｌ ｔ ｕ ｂｅ； Ｌｉ ｇｈｔ ｉ ｎｇ ｏ ｆ ｂａ ｓ ｅ ｍｅ ｎｔ ；
王程 技 术

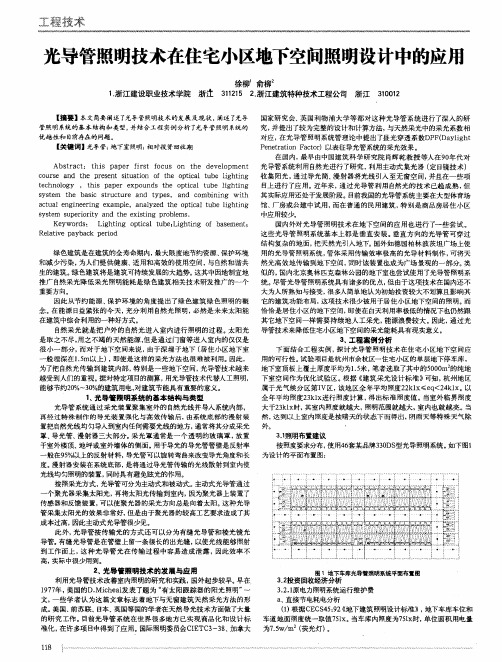

光导管照明技术在住宅小区地下空间照明设计中的应用
徐柳’俞柳
１ ． 浙江建设职业技术学院 浙泣 ３ １ １ ２ １ ５ ２ ． 浙江建筑特种技术工程公司 浙江 ３ １ ０ ０ １ ２
光导管

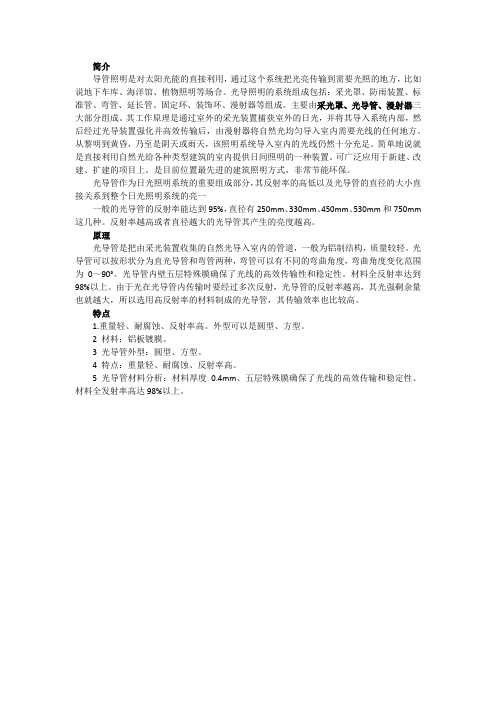

简介导管照明是对太阳光能的直接利用，通过这个系统把光亮传输到需要光照的地方，比如说地下车库、海洋馆、植物照明等场合。
光导照明的系统组成包括：采光罩、防雨装置、标准管、弯管、延长管、固定环、装饰环、漫射器等组成。
主要由采光罩、光导管、漫射器三大部分组成。
其工作原理是通过室外的采光装置捕获室外的日光，并将其导入系统内部，然后经过光导装置强化并高效传输后，由漫射器将自然光均匀导入室内需要光线的任何地方。
从黎明到黄昏，乃至是阴天或雨天，该照明系统导入室内的光线仍然十分充足。
简单地说就是直接利用自然光给各种类型建筑的室内提供日间照明的一种装置。
可广泛应用于新建、改建、扩建的项目上。
是目前位置最先进的建筑照明方式，非常节能环保。
光导管作为日光照明系统的重要组成部分，其反射率的高低以及光导管的直径的大小直接关系到整个日光照明系统的亮一一般的光导管的反射率能达到95%，直径有250mm、330mm、450mm、530mm和750mm 这几种。
反射率越高或者直径越大的光导管其产生的亮度越高。
原理光导管是把由采光装置收集的自然光导入室内的管道，一般为铝制结构，质量较轻。
光导管可以按形状分为直光导管和弯管两种，弯管可以有不同的弯曲角度，弯曲角度变化范围为0～90°。
光导管内壁五层特殊膜确保了光线的高效传输性和稳定性。
材料全反射率达到98%以上。
由于光在光导管内传输时要经过多次反射，光导管的反射率越高，其光强剩余量也就越大，所以选用高反射率的材料制成的光导管，其传输效率也比较高。
特点1.重量轻、耐腐蚀、反射率高。
外型可以是圆型、方型。
2 材料：铝板镀膜。
3 光导管外型：圆型、方型。
4 特点：重量轻、耐腐蚀、反射率高。
5 光导管材料分析：材料厚度0.4mm、五层特殊膜确保了光线的高效传输和稳定性、材料全发射率高达98%以上。
(完整版)光导照明系统介绍
防雨板
防雨套圈
漫射器
有圆形和方形可选择； 具有高透光性、高扩散性； 显色性好，光线柔和，无眩光； 具有很好的隔热、隔音功能。
梦幻系列
绚丽系列
超炫系列
配件
固定环
特点2
● 健康安全
有句谚语“阳光不到的地方是医生常到的地方”，万物生长靠太阳, 导光管采光系统将阳光引入到室内，避免了人们长期在电光源下生活 和工作，可减少许多疾病的产生。
另外，也减少了白天因停电引起的安全隐患和用电引起的火灾隐患。
特点3
● 提高工作效率
导光管采光系统直接采集室外自然光、太阳光，能过滤90%以 上的有害紫外线，导入室内的光线达到全光谱、无频显、无眩光， 使工作环境更加舒适，减少疲劳和长期处在灯光引起的各种疾病， 从而提高工作效率。
输出照度公式
近似的计算公式
P出
P0 T S R n P0 S'T R'R T ' ' S
n
H
D cos tg
工作面照度计算
产 品 安 装
光导照明和绿色建筑及LEED®认证
光导照明系统可提高 各种绿色建筑评价和LEED认证的得分 成功案例：深圳建科大厦
联合利华 联亚制衣（合肥） 奥林匹克森林公园 秦皇岛在水一方 百事可乐 南昌格特拉克 崇明生态大楼 昆明卷烟厂 可口可乐 ……
混凝土建筑安装及防水大样
彩钢房面建筑安装及防水大样
系统性能 3— 安全、防盗
系统采光罩利用与特警盾牌较为相拟的PC复合材料，硬度 高，抗冲击性强，并用防盗螺丝固定在防雨板上。防止他 人任意拆卸。多用于公共地面建筑。
光导照明在工程中的应用
浅谈光导照明在工程中的应用引言能源和环境是当前全球共同关注的焦点。
随着国家倡导“节能减排”号召，随着建筑行业新型节能技术、新材料的应用，光导照明技术的应用越来越广泛。
工程实例：深圳北站综合交通枢纽西广场1 光导照明系统简介光导照明系统，又称为无电照明系统，也有叫管道式日光照明，日光照明、自然光照明等。
室外的自然光经过系统把热量和有害的光线隔绝后进入室内，减少、甚至完全取代白天的电力照明，充分利用太阳能，不但节约能源，而且可以获得全自然的光照环境，提高工作效率，缓解工作情绪。
2 光导照明系统的基本结构和技术要求光导管系统主要分三部分，一是采光部分；二是导光部分，三是漫射器（散光部分）组成。
光导照明系统主要组成采光罩防雨装置光导管弯管固定环装饰环漫射器其它附件2.1 采光罩部分采光部分主要分为主动式和被动式两种，主动式是通过一个能够跟踪太阳的聚光器来采集太阳光，这种类型的光导管采集太阳光的效果很好，但是此类聚光器的造价相当昂贵，目前很少在建筑中采用。
目前用得最多的是被动式采光光导管，聚光罩和光导管本身连接在一起固定不动，聚光罩多由pc或有机玻璃注塑而成，本工程技术要求为采用国外进口优质pc材料添加uv注塑加工而成。
隔绝90%以上的紫外线，黄化性能90%；光导管材料的反射率≥98%；漫射器的透光率>80%；8.1.3 使用寿命大于20年；8.1.4 检测：检测时使用检定有效期内的一级照度计，最近检定的日期应计入检测报告中；8.1.5 提供光导照明系统光导管的加工制作工艺以及结合部位的技术措施。
8.1.6 光导管系统管壁最小传热阻为0.5 m k/w，需要采用较好的防结露措施，保证系统不结露，并满足国家现行标准要求。
8.2 安装方式要求8.2.1 屋面防水要求管道出屋面防水工程设计应遵循“合理设防，防排结合，因地制宜，综合治理”的原则，满足《屋面工程技术规范》gb 50345—2004的要求。
本工程安装光导照明系统的方式为预留孔安装形式，屋面防水等级为ⅱ级，两道防水设防，并设置冷凝水导流装置，提供节点详图。
科技成果——导光管采光系统
科技成果——导光管采光系统适用范围可广泛应用于学校、医院、疗养中心、体育场馆、展览馆、机场、火车站、酒店、住宅等新建、改建和扩建场所技术原理导光管采光系统是通过室外的采光装置捕获室外的日光，并将其导入系统内部，然后经过导光装置强化并高效传输后，由漫射器装置将自然光均匀导入室内需要光线的任何地方。
适用条件导光管采光系统应用广泛，白天需电力照明的场所都可以安装，能节约85%以上的照明费用。
技术效果导光管采光系统产品，执行《建筑采光设计标准》GB50033-203、《导光管采光系统技术规程》JGJ/T374-205及其他相关国家设计标准的要求，节能效果良好。
导光管采光系统和采光天窗、采光带比较，具有以下优点：1、导光管采光系统的采光罩和漫射器均由具有低导传热系数的材料制作，传热系数为k=1.5W/（m2·K）。
2、光导管以铝制材料为主，防火性能好；漫射器和采光罩为PC 材料制作而成，离火不助燃。
3、导光管采光系统传导的光线均匀、无眩光现象、无频闪、不会因光线入射角的变化而改变。
且室内照射面积大，不会产生局部聚光现象，从黎明到黄昏，甚至是雨天或阴天，光导照明系统的光线仍然十分充足，可节省白天100%的照明能源。
4、导光管采光系统开孔面积小，不会受材料本身热胀冷缩性能影响，并可通过设备的防水装置与各种屋面进行结合，达到完全防水效果。
应用情况项目名称：中国移动华东区物流仓库总建筑面积约为90000平方米，以号仓库为例，计算经济效益，面积约为8200m2，仓库照度要求为100lx，平均每m2的耗电量约为7W，电费以工业用电或当地费率为准，计算年总耗电费用约为28万元，使用导光管采光系统数量为56套，造价约为52万元，经比较分析后，项目投入导光管使用的投资回收期约为2年，在此期间节约了用电能源，并且，平均每年节约煤炭能源（发电）使用量为2.5吨，节约用水（发电）使用量为25吨，减少碳粉尘污染的排放量约为356.6吨。
光导管的应用
光导管的应用嘿，朋友！想象一下这样一个场景：在一个宽敞明亮的工厂车间里，工人们正忙碌地操作着机器，一切都有条不紊地进行着。
而在这明亮的环境背后，有一个神奇的小玩意儿在发挥着大作用，那就是光导管。
你可能会问，啥是光导管？别急，让我给你细细道来。
光导管啊，就像是大自然光线的搬运工，把外面那灿烂的阳光，巧妙地引入到原本昏暗的室内。
比如说，在咱们的家里，如果有一个房间总是照不到阳光，是不是感觉阴沉沉的，让人心情都不美丽了？这时候，光导管就能大显身手啦！它可以把阳光从屋顶或者外墙“接”进来，然后通过一系列的反射和折射，让那个阴暗的角落瞬间充满温暖和光明。
咱们再去学校看看。
教室里的孩子们正睁着大眼睛认真听讲，要是灯光不够好，那得多伤眼睛啊！有了光导管，就能让充足而又柔和的自然光照亮每一张书桌，孩子们学习起来也更有精神，效率那叫一个高。
还有那些大型的商场、超市，人来人往，灯光可不能马虎。
传统的灯光不仅耗电，还可能有频闪，让人感觉不舒服。
光导管的出现，就像是给这些地方带来了一位贴心的光明使者，提供了稳定又舒适的光线，让顾客们能够更愉快地购物。
你想想，要是在一个地下停车场，没有良好的照明，是不是感觉阴森恐怖？开车进出都提心吊胆的。
光导管就能把阳光引到这里，让停车场变得明亮又安全，司机们也能更轻松地找到自己的爱车。
这光导管的工作原理，其实也不难理解。
它就像是一个超级厉害的光线通道，一头连着外面的阳光，另一头连着需要光明的地方。
通过特殊的材料和设计，让光线乖乖地按照设定的路线前进，照亮每一个角落。
有人可能会担心，这光导管会不会很贵啊？会不会安装起来很麻烦？其实啊，随着技术的不断进步，光导管的成本已经越来越低，安装也变得越来越简单。
而且，从长远来看，它能节省大量的电费，还环保，这可是一举多得的好事呢！这光导管的应用啊，真的是给我们的生活带来了太多的便利和惊喜。
它就像是一个默默无闻的英雄，在我们看不见的地方努力工作，让我们的世界变得更加明亮和美好。
最新-建筑类光导管技术运用 精品
建筑类光导管技术运用太阳能取之不尽，用之不竭，但是通过门窗等进入室内的太阳光仅占很小一部分。
为了更好地利用太阳能，人们研究出许多新技术，光导管系统便是其中之一，光导管系统引入的是自然光，不需要消耗非可再生资源，同时减小了由常规能源带来的环境污染，能够节约20～30的建筑用电，对节能有着重要意义[1]。
另外，光导管技术的应用，有助于促进人体健康。
因为用光导管系统引入的太阳光，保留了自然光的独特优越性，光谱范围广，光线均匀柔和，可以起到杀菌和防治多种皮肤病的功效，且经过光导管系统处理的太阳光没有频谱和眩光，在采光罩上加设防辐射涂层还能有效地滤除有害辐射。
因此，光导管技术必将成为能源领域的一大发展方向[2]。
研究光导管技术，探索其在建筑领域的应用，对于我国开发和应用新能源有着极其重要的意义。
1光导管技术的发展概况在19世纪70年代，俄国的契卡洛夫首先制造出世界上第一个光导管，他在室外安装了大功率弧光灯作为光源，经过集光系统，将产生的平行光通过长管内的镜面反射引到室内，用于导线车间的照明[3]。
1881年，也在美国研制出光导管系统，并申请专利，管子内壁涂有反射能力的涂层，但由于该涂层反射率低，效果并不明显[4]。
此后前苏联对光导管内壁反射材料进行了大量改进工作，并开始了一系列的应用研究探讨[5]。
设计制造的第一个大尺寸的有缝光导管于1965年在前苏联首先问世[6]。
1975年，在-年会上，苏联学者等[7]介绍了他们研制的有缝光导管，被称为有光学缝的管道。
同年，和共同申请了有关塑料薄膜镀铝制造的有缝光导管专利[8]。
此后，光导管开始在前苏联很多易燃易爆场所推广使用。
而美国和欧洲各国也纷纷开展光导管相关的研究工作并取得重大进展，进而相继出现棱镜光导管[9]、光纤光导管[10]。
我国对光导管的研究和使用起步较晚，目前我国市场上的光导管产品主要是有缝光导管。
中国建筑科学研究院和建筑物理研究所、河南省电力勘测设计院、平顶山姚孟电厂和江苏武进崔桥玻璃钢照明器材厂共同研制了我国第一个有缝光导管照明系统，并装设在姚孟电厂三四号机组的燃油泵房内[3]。
光导照明系统在市政工程节能设计中的实际应用
光导照明系统在市政工程节能设计中的实际应用摘要：光导照明系统是一种把自然光引入室内的新型照明装置，近年来该系统被广泛应用于各类工程设计。
作者结合近期设计的污水厂改扩建工程实例，从照明设计角度对光导照明系统的实施进行了论述，并针对投资经济、节能减排等指标与传统电力照明进行了比较，从而探索该新型照明系统的社会推广价值，以期为类似的工业厂房及建筑项目的设计提供有益参考。
关键词：光导照明系统光导管建筑节能绿色照明引言市政行业是能耗较大的行业之一，加强节能设计的有效应用，促进市政工程设计的科学性和有效性，对建设资源节约型社会有着重要意义。
作为电气设计人员，在遵循节能环保原则的基础上，积极推广节能减排新技术、新产品，对节能技术进行合理的应用迫在眉睫。
1 光导照明系统在工程设计中的应用实例1.1 兰州七里河安宁污水处理厂改扩建工程概况1）兰州七里河安宁污水处理厂改扩建工程主要生产性构（建）筑物为新建的地埋式钢砼箱体一座，全部生产工艺设备迁至地下，地下钢砼箱体为生产工艺综合构筑物，内含MBR生物池、膜池、鼓风机房等十余个不同功能构筑物。
目前该项目正处于初步设计阶段。
2）以地下生产车间B区地下一层部分为例进行分析，局部截取横向2-9轴至2-17轴止，纵向截取3-1C轴至2-Y轴止，截取区域长66.4m，进深24.0m，梁底距离负一层地面高度5.8m，梁板厚度1.5m，覆土厚度2.0m，建筑面积：66.40×24.0-7.0×8.0=1537.6m2。
1.2 照明设计依据及照明标准1）《建筑采光设计标准》GB50033-2013；《建筑照明设计标准》GB50034-2013；《导光管采光系统技术规程》JGJ/T374-2015。
2）照度计算依据《建筑照明设计标准》GB50034-2013，第6.4.2条明确规定：“当有条件时，宜利用各种导光和反光装置将天然光引入室内进行照明”。
同时，根据表6.3.13，公共和工业建筑非爆炸危险场所动力站、泵房功率密度限值4W/m2，照度标准值100lx。
光导照明系统在建筑工程中的应用 栾绍贺
光导照明系统在建筑工程中的应用栾绍贺摘要：光导照明系统又叫日光照明、自然光照明、管道天窗照明、阳光导入照明和无电照明等。
它是通过室外的采光装置聚集自然光线，并将其导入系统内部，然后经由光导装置强化并高效传输后，由室内的漫射装置将自然光均匀导入任何需要光线的地方，从黎明到黄昏，甚至是阴雨天，该照明系统导入室内的光线仍然十分充足。
光导照明系统与传统的照明系统相比，存在着独特的优点，有着良好的发展前景和广阔的应用领域，是真正节能、环保、绿色的照明方式。
1、引言当今社会节能和保护环境已成为世界各地普遍关注的问题，并直接关系到社会的持续发展。
如今全球能源日益紧张，如何减少不必要的能源浪费是国家研究的一个重要课题。
目前国家大部分都在使用人工照明，照明用电的迅速增加，不但要增加大量的电力投资，牵制国民经济的发展，而且还会产生大量污染。
为了珍惜利用地球有限的能源资源，保护环境，因此自然采光定为绿色照明的重要一项。
人们通过研发光导照明系统，可以使太阳光所产生的自然照明为室内用户带来众多的利益，采集太阳光的光导管照明系统能够把白天的太阳光有效地传递到室内阴暗的房间或者不适宜采用电光源的易燃易爆房间或建筑，更有效地减少了电能的消耗，保证了绿色节能的标准。
本工程将把此系统利用在地下车库，下面将依据本工程所使用的光导照明系统做如下综述。
2、本工程光导照明系统的原理与结构2.1系统的工作原理光导照明系统是通过室外的采光装置聚集自然光线，并将其导入系统内部，然后经由光导装置强化并高效传输后，由室内的漫射装置将自然光均匀导入任何需要光线的地方，从黎明到黄昏，甚至是阴雨天，该照明系统导入室内的光线仍然十分充足。
主要应用于单层建筑，多层建筑的顶层或者是地下室，建筑的阴面等等。
其中包括大型的体育场馆和公共建筑、厂房、车间、别墅、地下车库、隧道、油站、易燃易爆场所以及无电力供应场所。
2.2光导照明系统的结构组成本工程光导照明系统主要由四部分组成：采光罩、光导管、漫射器和防雨装置。
导光管采光系统在地下空间照明中的应用
导光管采光系统在地下空间照明中的应用摘要：本文主要描述了一种地下空间的非电力采光照明技术，文章通过对该技术的工作原理、产品构造及应用案例的介绍和经济比较分析，证明其较常规的电力照明具有绿色、环保、低碳及节能的特点。
对地下空间的非电力照明采光具有一定的推广价值。
关键词：地下空间照明、采光系统、导光管、照度值1、案例概况背景工程为陕西西安某单位综合研发楼，工程总建筑面积为81668.00m2（地上53723m2、地下27945.00m2）。
主楼地下二层、地上二十层，建筑檐口高度87.6m；裙楼地下二层，地上五层，檐口高度26.2m。
建筑设计室内外高差0.6m，地下一层高4.8m，地下二层高5.1m，地下室主要功能为停车库，另有部分设备用房。
地下室顶板为种植屋面，绿化覆盖土层深度1.2m。
2、工作原理及构造系统是利用自然光源进行地下照明的一种形式，通过使用一定的设备或装置将外界自然光直接引入室内，达到日间的自然照明和减少电力消耗。
2.1工作原理导光管采光系统属于无电照明系统，采用该系统的建筑白天可以利用自然光进行室内照明。
首先通过设置在室外的采光装置捕获室外自然光线，导入到系统内部，再经过光导装置强化并高效传输后重新分配，最后由底部的漫射器将自然光均匀的照射到室内任何需要照明的地方。
不论早晨还是傍晚，哪怕是阴天或雨雪天，系统导入室内的光线都很充足。
2.2系统构造导光管采光系统主要由5部分组成：室外的捕光装置（采光罩及附件）、导光装置（导光管）、室内的漫射器、调光装置、各种附件等。
具体包括：采光器（罩）、导光管、漫射器、遮光片及电机、各种附件（固定环、装饰环、防雨装置等）。
如图1所示。
各部分装置的描述如下：1）室外的捕光装置(采光罩及附件)：它是暴露在室外的照明系统的一部分。
具有良好的投射和折射性能，可以高效地捕捉自然光并将其引入系统。
弧形与折边的设计不仅可以扩大捕获光线的角度范围，还可以增加其表面积以收集有效的阳光；同时不易附着空气中的灰尘，易于清洁，能隔离大部分紫外线，耐候性非常好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光导管照明系统的配光及应用研究
一、引言
随着人们对能源节约和环境保护意识的不断提高，照明领域的技术也得到了很大的发展。
光导管照明系统是一种先进的照明技术，通过使用光导管将光线从一个源头传输到需要照明的地方，以提高照明效果和能源利用效率。
光导管照明系统具有独特的优点，如高效能、节能、无紫外线和无电磁波辐射等。
然而，要实现光导管照明系统的优势，正确的配光是至关重要的。
二、光导管照明系统的配光原理
光导管照明系统的配光原理是指通过控制光源的特性和光导管的设计来实现合理的照明效果。
配光的目标是在不同的应用环境下提供适当的光照强度、均匀的光分布和舒适的观感。
具体来说，光导管照明系统的配光原理包括以下几个方面。
1.光源的选择。
合适的光源是实现光导管照明系统的关键。
通常采用的光源有白炽灯、荧光灯和LED等。
不同的光源具有不同的光质和光功率分布特性，需要根据具体应用来选择合适的光源。
2.光源的位置。
光源的位置直接影响到照明效果。
要考虑到照明区域的大小和形状，同时避免光源过近或过远造成的照明不均匀或光照强度不足的问题。
3.光导管的设计。
光导管的设计是光导管照明系统中重要的一环。
光导管的质量和结构决定了照明效果的好坏。
要考虑到光导管的材料、长度、直径等因素，以使光线能够顺利地从光源传输到照明区域。
4.高光效透镜的应用。
高光效透镜是提高光导管照明系统效果
的重要技术。
透镜的形状和表面处理可以控制光的发散角度和反射效果，以达到更好的光导效果和光照效果。
5.光导管的安装。
光导管的安装也是影响配光效果的重要因素。
要考虑到光导管的位置、方向和固定方式，以保证光线能够准确地照射到需要的区域。
三、光导管照明系统的应用研究
光导管照明系统由于其独特的优点，在各个领域都有广泛的应用。
下面以建筑照明和室内照明为例，介绍光导管照明系统的应用研究。
1.建筑照明
光导管照明系统在建筑照明中的应用，可以为建筑物提供美观、高效的照明效果。
通过灵活的光导管设计和适当的配光，可以将光线引导到需照明的建筑物的各个角落，提高建筑物的整体视觉效果。
2.室内照明
光导管照明系统在室内照明中的应用，可以提供舒适、均匀的照明效果。
通过合理的光源选择和精确的光导管布置，可以更好地满足人们在不同室内环境下的照明需求，提高室内环境的舒适性和工作效率。
四、光导管照明系统的前景和挑战
光导管照明系统具有广阔的应用前景，但同时也面临着一些挑战。
首先，光导管照明系统的成本相对较高，需要进行进一步的降低成本的研究。
其次，光导管照明系统的中长期稳定性和可靠性需要进一步验证和改进。
此外，光导管照明系统的大规模应用还需要在法律法规和标准制定方面有所配套。
总之，光导管照明系统的配光和应用研究对于提高照明效果和能源利用效率非常重要。
通过合理的光源选择、光导管设计和适当的配光，可以实现光导管照明系统的优势和潜力。
在未来，随着技术的进一步发展和成本的降低，光导管照明系统将在各个领域得到更广泛的应用。
