(整理)天线微波暗室设计方案.

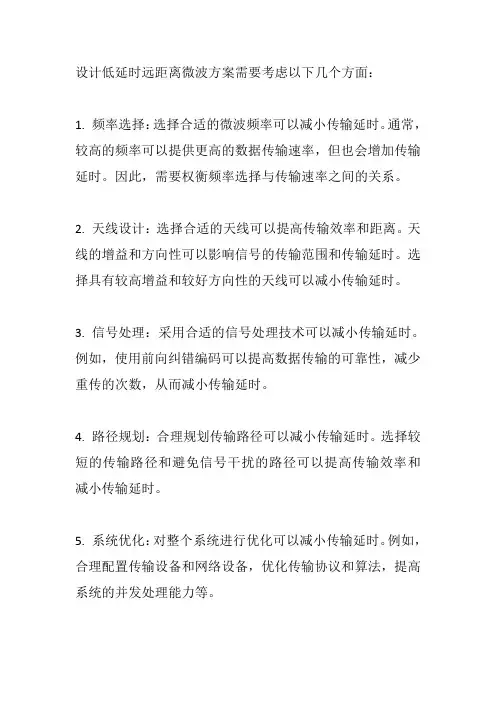

低延时远距离微波方案设计
设计低延时远距离微波方案需要考虑以下几个方面：
1. 频率选择：选择合适的微波频率可以减小传输延时。
通常，较高的频率可以提供更高的数据传输速率，但也会增加传输延时。
因此，需要权衡频率选择与传输速率之间的关系。
2. 天线设计：选择合适的天线可以提高传输效率和距离。
天线的增益和方向性可以影响信号的传输范围和传输延时。
选择具有较高增益和较好方向性的天线可以减小传输延时。
3. 信号处理：采用合适的信号处理技术可以减小传输延时。
例如，使用前向纠错编码可以提高数据传输的可靠性，减少重传的次数，从而减小传输延时。
4. 路径规划：合理规划传输路径可以减小传输延时。
选择较短的传输路径和避免信号干扰的路径可以提高传输效率和减小传输延时。
5. 系统优化：对整个系统进行优化可以减小传输延时。
例如，合理配置传输设备和网络设备，优化传输协议和算法，提高系统的并发处理能力等。
综上所述，设计低延时远距离微波方案需要综合考虑频率选择、天线设计、信号处理、路径规划和系统优化等因素，以提高传输效率和减小传输延时。
试述天线暗室与EMC暗室的巧妙结合
试述天线暗室与EMC暗室的巧妙结合摘要随着天线技术的发展，天线测试技术也在不断发展。
天线测试技术由以往的室外测试逐渐转为室内测试为主，室外测试为辅。
近年来大量暗室建成使用，就是鲜明的标志。
本文将天线暗室与EMC暗室进行了巧妙的结合，组合成一个多功能型暗室，并进行了相关测试，测试结果显示天线暗室与EMC暗室是可以相互兼容的。
关键词天线暗室；EMC暗室；结合；兼容1 EMC暗室电磁兼容暗室也称半电波暗室，简称EMC暗室，是在电磁屏蔽室的基础上，在内墙四壁及天花板上贴装电磁波吸收材料，地面为理想的反射面。
从而模拟开阔场地的测试条件。
因为壁面无反射波存在，所以在辐射发射和接收测试试验中，测量精度较高，是目前国内外流行的，比较理想的电磁兼容性测试场地。
EMC 暗室结构通常由RF屏蔽室、吸波材料、电源、天线、转台及CCTV监控等几部分构成：由RF屏蔽室保证测试不受外界干扰；由吸收材料保证暗室的吸收特性；天线、转台保证被测物按标准要求的状态及条件进行测试；CCTV监控系统监视测试正常进行，电源系统保证试验用电。
RF屏蔽门、通风波导窗、摄像机、照明灯、电源箱等辅助设备都应尽可能设计放在主反射區之外，避免任何金属部件暴露在主反射区[1]。
2 天线暗室与EMC暗室的结合设计2.1 暗室规模的确定该多功能暗室规模的确定与暗室的技术性能密切相关，尺寸过大，建筑经费太高，是一种浪费；而尺寸太小，不能满足试验要求也是一种浪费。
对于暗室的外形来说，国内外暗室大多采用长方体，它的主要优点是在满足性能要求的前提下，建筑费用低，建筑布局比较合理。
然而，对于要求满足天线暗室与EMC暗室结合的暗室，相应的应该采用球形或者柱型，为了施工方便和节省经费，一般采用多棱形来近似替代圆柱形。
根据功能需求，本暗室设计可选取八边柱体。
2.2 暗室尺寸设计根据天线测试的要求，通过仿真可知，“十米法”天线暗室的屏蔽体尺寸长度至少为15m，宽度以及高度至少为10m和8m。
便携式微波测试暗盒的设计
便携式微波测试暗盒的设计作者：郭国君申建华来源：《电子技术与软件工程》2018年第17期摘要随着北斗导航系统正式开通服务，搭载北斗的导航终端数量实现井喷式增长而终端测试时，往往需要电磁环境纯净的微波暗室。
暗室建设的数量限制了蓬勃发展的终端对无线测试的要求。
本文设计仿真了一种便携式微波测试暗盒，解决了导航终端日常调试时对无线测试的需求。
本文设计的便携式微波测试暗盒覆盖频段1GHz-3GHz，暗盒内增益测试准确度约2dB。
【关键词】天线测试微波暗箱场分布远场2012年底北斗区域卫星导航系统正式开通服务。
在系统建设和市场应用的双重驱动下，以用户终端为核心的北斗应用产业链正以前所未有的速度蓬勃发展。
产业主体涉及高校、研究所、大型军工企业单位和高新技术民用企业等军地各类单位，产品数量规模更是呈井喷式迅猛增长。
专业认证机构需要经过计量的用户批量检测系统进行测试、入网认证。
建设一套定位终端测试系统费用昂贵，且系统建设周期都比较长。
但厂家常规调试测试，没有可能也不是必须要在专业检测系统中进行测试。
因此需要研制一套小型的便于量产的用户终端测试设备，其中最关键的设备为微波测试暗盒。
该设备的研制使用户终端的无线测试由大型微波暗室搬到常规调试平台上。
1 工作原理小型暗盒可搭配模拟源组成小型用户机调试系统。
小型暗盒的外观结构如图1所示。
小型暗盒主要由三部分组成：顶面及顶面天线、屏蔽盒体、测试底面。
顶面及顶面天线为信号的发射面，主要采用标准天线将需要发射的信号发射到微波暗盒内。
屏蔽盒体主要由金属屏蔽盒和内部粘贴的吸波材料组成，保证测试不受外部干扰，同时内部形成一个无反射的类自由空间。
测试底面主要安装被测试天线。
2 小型暗盒设计原则2.1 近似远场辐射条件的结构设计电磁波远场辐射条件可归纳为：2D2/λ。
由于测试对象的天线口径都比较小，天线口径面积一般小于λ1/2。
应用在暗盒内的天线的远场辐射距离应不小于1v.需要注意的是，该辐射条件仅作用于一个天线。
微波暗室测量系统设计及其对电磁波隐身技术的应用研究
微波暗室测量系统设计及其对电磁波隐身技术的应用研究第一章：绪论随着电子技术和通信技术的飞速发展，人们对电磁波隐身技术的需求越来越强烈。
电磁波隐身技术是利用电磁波的传播和反射规律，使物体对电磁波的散射和吸收减少或消失，从而达到隐形的效果。
微波暗室测量系统是一种专业的测试设备，广泛应用于电磁波隐身技术的研究中。
本文将详细介绍微波暗室测量系统设计及其对电磁波隐身技术的应用研究。
第二章：微波暗室微波暗室是一种特殊的实验室，用于测试微波电磁波的性质。
通常采用铁质结构，外部涂上一层聚合物电波吸收材料，使其能够有效地吸收微波信号。
微波暗室内部设有微波源和微波接收设备，能够模拟各种复杂的电磁波环境。
微波暗室是研究电磁波隐身技术不可或缺的实验设备。
第三章：微波暗室测量系统微波暗室测量系统是一种基于微波暗室的测试设备，用于测量物体对微波信号的吸收、反射和散射等特性。
该系统主要由微波源、微波接收器、测试样品支撑架和控制系统等部分组成。
其中，微波源和微波接收器分别用于发射和接收微波信号。
测试样品支撑架用于固定测试样品，并能够自由旋转，以实现不同角度下的测试。
控制系统用于控制微波源的频率和功率，同时对微波接收器的信号进行采集和分析。
微波暗室测量系统能够精确地测量物体对微波信号的反射、散射和透射等特性，在电磁波隐身技术的研究中起着重要的作用。
第四章：电磁波隐身技术电磁波隐身技术是利用物体本身的电磁特性，使其对入射电磁波的反射和散射系数降低，从而达到隐身的效果。
其主要技术包括吸波材料、多层介质隔离、相消干涉、假面材料等。
其中，吸波材料是电磁波隐身技术中应用最广泛的一种技术，其吸收系数高、频率范围广，能够显著地减少电磁波的反射和散射。
第五章：微波暗室测量系统在电磁波隐身技术中的应用微波暗室测量系统是电磁波隐身技术研究中最为重要的实验设备之一。
通过微波暗室测量系统的测量，可以获得测试样品对微波信号的吸收、反射和散射等特性。
进而，可以对电磁波隐身技术的各种方法进行量化分析和比较，优化设计方案和材料选型。

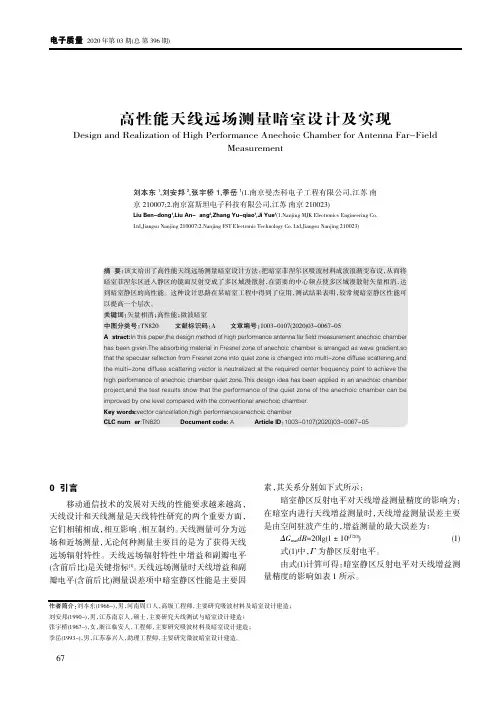

高性能天线远场测量暗室设计及实现
Liu Ben-dong1,Liu An-bang2,Zhang Yu-qiao1,Ji Yue1(1.Nanjing MJK Electronics Engineering Co. Ltd,Jiangsu Nanjing 210007;2.Nanjing FST Electronic Technology Co. Ltd,Jiangsu Nanjing 210023)
把暗室菲涅尔区吸波材料成波浪渐变布设从而将暗室菲涅尔区进入静区的镜面反射变成了多区域漫散射在需要的中心频点使多区域漫散射矢量相消达到暗室静区的高性能
电子质量 2020 年第 03 期(总 第 396 期)
高性能天线远场测量暗室设计及实现
Design and Realization of High Performance Anechoic Chamber for Antenna Far-Field Measurement
(2)
式(2)中，祝 为静区反射电平；
A 为天线方向图副瓣电平。
由式(2)计算可得：相应副瓣处方向图测量误差与静
区反射电平间关系如图 1 所示。
漏引起的。转台和受试产品支架，作特殊吸波处理来消 除其散射影响[2]。源天线泄漏由铺设在后墙的吸波材料 来解决。墙体是暗室的主体，通过铺设合适的吸波材料 及合理的材料布局，可使墙体的散射降低到允许的范围。
静区反射电平的计算思路是：应用几何光学原理， 设定微波吸收材料性能模拟函数(吸收性能随入射角变 化)及源天线方向性模拟函数(以所提供的发射天线参数 为依据进行拟合)，计算暗室各壁反射电平在静区内同 相相加的最差性能，然后根据同相迭加概率得到静区反 射电平分布。
微波暗室功能介绍
微波暗室
THANKS FOR YOUR TIME!
上海墨石对微波暗室分为三类：
微波暗室分类：
ቤተ መጻሕፍቲ ባይዱ
3M法暗室 产品描述：上海墨石电子3米法暗室是一个最新设计的EMC测试场地，主要用于辐射发射和辐射敏感 性的标准性测试。整个的系统具有多功能用途，覆盖国际、欧洲、美国和各国的标准。
5M法暗室
产品描述: 5米法暗室是一个最新设计的EMC测试场地，主要用于辐射发射和辐射敏感性的标准性测试。 10M法暗室 产品描述：可对通讯设备、电子、电气设备进行电磁兼容（EMC）测试，即电磁干扰（EMI）和电磁 敏感度（EMS）测试。适用频率30MHz-18GHz可延至40GHz。
微波暗室|微波暗室设计|暗室工程-上海墨石
微波暗室功能介绍：
微波暗室主要用于辐射无线电骚扰（EMI）和辐射敏感度（EMS）测量，微 波暗室的尺寸和射频吸波材料的选用主要由受试设备的外行尺寸和测试要求 确定，分3m法、5m法或10m法。根据具体使用要求还可定制各种非标暗室。
吸波材料反射损耗：30MHz～18GHz≥15dB
高校微波暗室规划建设思考
研究不足与展望
虽然本文对高校微波暗室的规划建设 进行了探讨，但仍存在一些不足之处 ，例如未能全面考虑不同学科的具体 需求和实际情况，以及在设计和施工 过程中可能遇到的问题等。
VS
在未来研究中，应进一步深入探讨高 校微波暗室规划建设的细节和具体实 施方案，包括如何提高暗室的性能和 质量、如何满足不同学科的需求、如 何规范施工和质量控制等方面的内容 。此外，还需要关注新技术和新材料 的发展，以便及时将最新的科技成果 应用于微波暗室的规划和建设中。
CHAPTER 03
高校微波暗室规划设计
高校微波暗室建设目标与定位
满足教学与科研需求
高校微波暗室的建设应首先满足日常教学以及科研的需求，包括理论教学、实验操作以及 科研项目的开展等。
符合行业发展趋势
在满足教学与科研需求的基础上，高校微波暗室的建设还应符合行业发展趋势，如5G通 信、电子对抗、雷达信号处理等领域的发展需求。
高校微波暗室规划建设 思考
汇报人：
2023-12-01
CONTENTS 目录
• 引言 • 高校微波暗室建设需求分析 • 高校微波暗室规划设计 • 高校微波暗室建设实施方案 • 高校微波暗室规划建设效益评估 • 结论与展望 • 参考文献
CHAPTER 01
引言
研究背景与意义
背景
随着通信技术的快速发展，高校 微波暗室的需求逐渐增加，为电 子通信类专业的教学和科研提供 了重要实验平台。
实验能力提升
微波暗室的建设可以为学生提供更好的实验条件和环境，进 而提高学生的实验能力和技能水平。
高校微波暗室建设社会效益评估
人才培养
微波暗室的原理应用
微波暗室的原理应用微波暗室是一种特殊的封闭空间，用于测试和研究微波的传输和辐射特性。
它可以有效地遮蔽外部电磁波干扰，并允许在受控的环境中进行实验。
在本文中，我将介绍微波暗室的原理和应用，并探讨其在通信、雷达和无线电波研究中的重要性。
微波暗室的原理基于波动理论和电磁波的传输特性。
其设计主要包括两个关键部分：金属外壳和吸波材料。
金属外壳由电导性较好的金属构成，如铜或铁。
这种金属外壳能够有效地反射微波辐射，并将其保留在暗室内部。
吸波材料则被放置在金属外壳内部，用于吸收和消耗传入的微波能量，防止其反射回暗室内部。
常用的吸波材料有碳纤维、水平面吸波材料和石墨。
使用微波暗室的最常见应用之一是通信系统和设备的测试和校准。
在通信领域，微波暗室可用于评估天线的性能、测量无线电频率的频率稳定性，以及评估微波组件的工作效率。
通过提供一个受控的、无干扰的环境，暗室可以确保精确的测试结果，并提高通信系统的可靠性和性能。
另一个常见的应用是雷达系统和无线电波研究。
雷达系统使用微波暗室来进行回波测量和射频功率测量。
通过去除外部干扰，暗室可以提供高精度的测量结果，并为雷达系统的研究和开发提供支持。
在无线电波研究中，暗室可以用于测量和评估无线电设备的性能，并研究无线电波的传输特性和传输路径。
此外，微波暗室还可以用于电磁兼容性（EMC）测试。
EMC测试是评估电子设备对电磁波辐射的抵抗能力的一种方法。
微波暗室提供了一个受控的环境，可以模拟真实世界中的电磁干扰情况，通过对电子设备进行测试和测量，评估其在兼容性方面的性能。
另外，微波暗室还可以用于天线设计和调试。
天线是无线通信系统的关键组件，其性能直接影响通信质量和传输速度。
微波暗室提供了一个受控的环境，可以通过测试和调试天线，提高其收发性能和指向性。
总之，微波暗室是一种重要的实验室工具，用于测试和研究微波的传输和辐射特性。
它在通信、雷达和无线电波研究等领域具有广泛的应用。
通过提供受控的环境，微波暗室可以确保精确的测试结果，并为相应设备和系统的设计、校准和开发提供支持。
