第7章 数电555电路
555电路

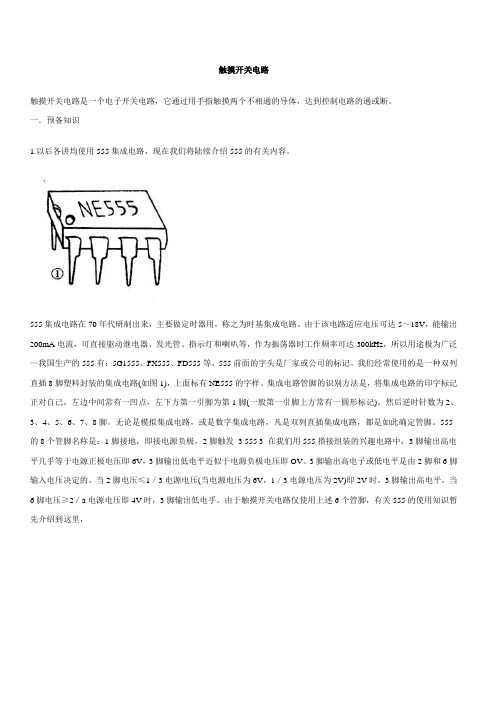

触摸开关电路触摸开关电路是一个电子开关电路，它通过用手指触摸两个不相通的导体，达到控制电路的通或断。
一．预备知识1.以后各讲均使用555集成电路，现在我们将陆续介绍555的有关内容。
555集成电路在70年代研制出来，主要做定时器用，称之为时基集成电路。
由于该电路适应电压可达5～18V，能输出200mA电流，可直接驱动继电器、发光管、指示灯和喇叭等，作为振荡器时工作频率可达300kHz，所以用途极为广泛—我国生产的555有：5G1555、FX555、FD555等，555前面的字头是厂家或公司的标记。
我们经常使用的是一种双列直插8脚塑料封装的集成电路(如图1)，上面标有NE555的字样。
集成电路管脚的识别方法是，将集成电路的印字标记正对自己，左边中间常有一凹点，左下方第一引脚为第1脚(一般第一引脚上方常有一圆形标记)，然后逆时针数为2、3、4、5、6、7、8脚。
无论是模拟集成电路，或是数字集成电路，凡是双列直插集成电路，都是如此确定管脚。
555的8个管脚名称是：1脚接地，即接电源负极，2脚触发 3 555 3 在我们用555搭接组装的兴趣电路中，3脚输出高电平几乎等于电源正极电压即6V，3脚输出低电平近似于电源负极电压即OV。
3脚输出高电子或低电平是由2脚和6脚输入电压决定的。
当2脚电压≤1／3电源电压(当电源电压为6V，1／3电源电压为2V)即2V时，3脚输出高电平，当6脚电压≥2／a电源电压即4V时，3脚输出低电乎。
由于触摸开关电路仅使用上述6个管脚，有关555的使用知识暂先介绍到这里，2．555的线路图符号如图2所示。
二．触摸开关电路工作原理参阅图3，为了使555正常工作，1脚接电池负极，4脚和8脚接电池正极。
3脚接LED发光二极管，当3脚输出高电平时，LED灯亮，3脚输出低电平时LED灯灭。
这里LED主要检测3脚的输出状态，若3脚改接继电器也可以控制其它的电器，当我们用手指按住2脚与地的引线端，相当于将人体电阻接入电路，由于经过人体的电流微乎其微，所以人体在电路中几乎没有电压降，相当于2脚直接与地(0V)相通，此时3脚输出高电平，LED 灯亮。
multisim仿真教程555定时电路
元件的稳定性决定了多谐振荡器的稳定性，
555定时器配以少量的元件即可获得较高精度
的振荡频率和具有较强的功率输出能力。因此
这种形式的多谐振荡器应用很广。
本章的重点是掌握555电路应用电路的仿真 设计与分析方法。555电路是构成应用电路的 基础，基本电路是555电路构成的振荡器电路， 应用电路多是振荡器电路的变型。
Байду номын сангаас
7.1 555定时电路
7.1.1 555定时电路原理
集成时基电路又称为集成定时器或555电路， 是一种数字、模拟混合型的中规模集成电路，应用 十分广泛。它是一种产生时间延迟和多种脉冲信号 的电路，由于内部电压标准使用了三个5K电阻，故 取名555电路。
和 1 VCC A1与A2的输出端控制RS触发器状态和 3
放电管开关状态。
当输入信号自6脚输入，即高电平触发输入并
超过参考电平
2 VCC
时
，触发器复位，555
3
的输出端3脚输出低电平，同时放电开关
管导通；当输入信号自2脚输入并低于13 VCC 时，触发器置位，555的3脚输出高电平，
同时放电开关管截止。
以消除外来的干扰，以确保参考电平的稳定。 VT为放电管，当VT导通时，将给接于脚7的电 容器提供低阻放电通路。
555定时器主要是与电阻、电容构成充放
电电路，并由两个比较器来检测电容器上的电
压，以确定输出电平的高低和放电开关管的通
断。这就很方便地构成从微秒到数十分钟的延
时电路，可方便地构成单稳态触发器，多谐振 荡器，施密特触发器等脉冲产生或波形变换电 路。
RST是复位端（4脚），当RST＝0，555输
出低电平。平时RST端开路或接VCC 。
数字电子技术 第7章 555定时器及其应用
图7.2.3 用555定时器接成的多谐振荡器
2. 工作原理、工作波形与周期估算
数字电子技术
பைடு நூலகம்/// 8 ///
7.2.3 用555定时器组成施密特触发器
施密特触发器：输出和输入电压具有滞后电压传输特性的电路。 施密特触发器的特点如下： ① 属电平触发，有两个稳定的状态，是双稳态触发电路； ② 对于正向和负向增长的输入信号，电路的触发转换电平不同。 1. 电路结构
图7.2.4 555定时器组成的施密特触发器
图7.2.5 施密特触发器电压传输特性
2. 工作原理
数字电子技术
3. 应用
图7.2.6 施密特触发器工作波形图
（1）波形变换; （2）脉冲波形整形; （3）脉冲幅度鉴别。
/// 9 ///
图7.2.7 脉冲波形整形
图7.2.8 脉冲幅度鉴别
图7.2.1 单稳态电路结构
2. 工作原理 （1）稳态。 （2）触发由稳态进入暂稳态。 （3）暂稳态自动恢复到稳态。
数字电子技术
/// 6 ///
图7.2.2 工作波形图
数字电子技术
/// 7 ///
7.2.2 用555定时器组成多谐振荡器
多谐振荡器是一种常用的脉冲波形发生器，触发器和时序电路中的时钟脉冲一般是由多谐振荡 器产生的。
7.1.1 概述
555定时器是一种多用途的模拟-数字混合集成电路，利用它能极方便地构成施密特触发器、单 稳态触发器和多谐振荡器。
7.1.2 555定时器的基本结构和逻辑功能
555定时器的内部电路由分压器、电压比较器 和 、简单SR锁存器、放电三极管VT以及缓冲器G 组成。
数字电子技术
/// 4 ///
555电路原理
555电路原理555电路是一种集成电路，常用于定时器、脉冲发生器和振荡器等电路中。
它由几十个晶体管和几百个电阻器、电容器等元件组成，能够实现多种不同的功能。
本文将介绍555电路的原理及其应用。
首先，我们来看一下555电路的基本原理。
555电路由比较器、触发器和输出级组成。
其中比较器用于比较输入信号与基准电压，触发器用于产生输出脉冲，输出级则用于放大输出信号。
通过这三个部分的协作，555电路能够实现各种不同的功能。
在实际应用中，555电路常用作定时器。
它能够产生精确的时间延迟，广泛应用于各种定时控制电路中。
另外，555电路还可以作为脉冲发生器，产生一定频率和占空比的脉冲信号。
这在数字电子设备中也有着重要的应用。
除此之外，555电路还可以作为振荡器使用。
通过外接元件的调节，可以实现不同频率的振荡输出。
这在音频设备、通讯设备等领域都有着重要的应用。
总的来说，555电路是一种功能强大、应用广泛的集成电路。
它在电子领域有着重要的地位，为各种电子设备的控制和信号处理提供了可靠的解决方案。
在实际应用中，我们需要根据具体的需求，选择合适的工作模式和外接元件，来实现所需的功能。
同时，我们也需要注意电路的稳定性和可靠性，避免外部干扰和环境变化对电路性能造成影响。
综上所述，555电路是一种非常重要的集成电路，它的原理和应用涉及到多个领域，对于电子工程师和爱好者来说都具有重要的参考价值。
希望本文能够帮助大家更好地理解555电路的原理及其应用，为实际工程应用提供一定的参考和帮助。
555电路工作原理
555电路工作原理
555电路是一种集成电路，常用于脉冲发生器、定时器、频率调制和脉宽调制等电路中。
它由两个电压比较器和一个RS触发器组成，具有稳定可靠、灵活多样的特点，因此在电子电路设计中应用广泛。
555电路的工作原理主要是基于电容充放电的过程和比较器的工作原理。
当555电路工作时，首先电容开始充电，当电容电压达到触发电压时，触发器的输出翻转，电容开始放电。
当电容电压降到复位电压时，触发器的输出再次翻转，电容重新开始充电。
这样，通过电容的充放电过程，就能够实现周期性的脉冲输出。
在555电路中，电容的充放电过程受到两个电压比较器的控制。
其中，一个电压比较器用于监测电容电压，当电容电压达到触发电压时，比较器输出高电平，触发器翻转，电容开始放电；另一个电压比较器用于监测电容电压，当电容电压降到复位电压时，比较器输出低电平，触发器再次翻转，电容重新开始充电。
这样，通过两个电压比较器的工作，就能够控制电容的充放电过程，从而实现脉冲输出的周期性。
除了基本的单稳态和多谐振脉冲发生器外，555电路还可以通过外部电路实现定时器、频率调制和脉宽调制等功能。
通过改变外部电路的接线方式和元器件的数值，可以实现不同的功能，使得555电路在电子电路设计中具有灵活多样的特点。
总的来说，555电路是一种功能强大、灵活多样的集成电路，通过电容充放电过程和两个电压比较器的工作，实现了稳定可靠的脉冲输出。
同时，通过外部电路的改变，还可以实现定时器、频率调制和脉宽调制等功能，具有广泛的应用前景。
希望本文的介绍能够帮助大家更好地理解555电路的工作原理，为电子电路设计提供参考。
555电路基本原理
555电路基本原理宝子们！今天咱们来唠唠555电路这个超有趣的玩意儿。
555电路啊，就像是电路世界里的一个小魔法盒。
它的名字555呢，听起来就特别顺溜，可别小瞧这个名字，这里面的学问可大着呢。
这个555电路主要由几个关键的部分组成。
它有比较器，这就像是电路里的裁判。
比较器的工作就是比较两个输入的电压大小。
你可以想象成两个小伙伴在比谁更高，然后根据比较的结果做出反应。
一个是上比较器，一个是下比较器，这俩就像是两个很较真的裁判，时刻盯着电压的变化。
还有呢，555电路里有一个RS触发器。
这个RS触发器呀，就像是一个小机关。
它的状态会根据比较器的结果来改变。
如果说比较器是发现问题的眼睛，那RS触发器就是根据眼睛看到的情况来行动的手。
它会控制电路的输出，是高电平还是低电平。
就好像在玩一个游戏，根据不同的规则（比较器的结果），RS触发器来决定游戏的走向（输出电平）。
那555电路的电源和接地部分也很重要哦。
电源就像是给整个小世界提供能量的魔法源泉。
没有电源，这个555电路就像是没有吃饱饭的小朋友，啥都干不了。
接地呢，就像是电路的小脚丫，稳稳地站在地上，给整个电路一个稳定的参考点。
咱们再来说说555电路的工作模式。
它有单稳态模式。
这时候的555电路就像是一个很听话的小宠物，你给它一个触发信号，它就会按照设定好的时间，输出一个脉冲。
比如说，你想让一个小灯亮一会儿，就可以用555电路的单稳态模式。
你给它一个触发，就像跟小宠物说“开始工作啦”，然后小灯就会按照你设定的时间亮起来，时间一到，就像小宠物完成任务一样，灯就灭了。
还有多稳态模式呢。
这个模式下的555电路就像是一个有自己小脾气的小精灵。
它可以在不同的状态之间来回切换，输出不同的电平。
就好像小精灵一会儿高兴（高电平），一会儿有点小情绪（低电平）。
这种模式可以用来做很多有趣的东西，比如可以做一个简单的信号发生器，发出不同频率的信号，就像小精灵在唱歌一样，只不过这个歌是用电信号来表达的。
555电路功能介绍与应用设计
555电路功能介绍与应用设计555时基电路是一种将模拟功能与逻辑功能巧妙地结合在同一硅片上的组合集成电路。
该电路可以在最基本的典型应用方式的基础上，根据实际需要，经过参数配置和电路的重新组合，与外接少量的阻容元件就能构成不同的电路，因而555电路在波形的产生与变换、测量与控制、家用电器、电子玩具等许多领域中都得到了广泛应用。
（一）555时基电路的电路结构和逻辑功能1.电路结构及逻辑功能图1为555时基电路的电路结构和8脚双列直插式的引脚图，由图可知555电路由电阻分压器、电压比较器、基本RS触发器、放电管和输出缓冲器5个部分组成。
它的各个引脚功能如下：1脚：GND(或Vss)外接电源负端VSS或接地，一般情况下接地。
8脚：VCC(或VDD)外接电源VCC，双极型时基电路VCC的范围是4.5～16V，CMOS 型时基电路VCC的范围为3～18V。
一般用5V。
3脚：OUT（或Vo）输出端。
2脚：TR低触发端。
6脚：TH高触发端。
4脚：R是直接清零端。
当R端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。
5脚：CO(或VC)为控制电压端。
若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。
7脚：D放电端。
该端与放电管集电极相连，用做定时器时电容的放电。
电阻分压器由三个5kΩ的等值电阻串联而成。
电阻分压器为比较器C1、C2提供参考电压，比较器C1的参考电压为2/3Vcc，加在同相输入端，比较器C2的参考电压为1/3Vcc，加在反相输入端。
比较器由两个结构相同的集成运放C1、C2组成。
高电平触发信号加在C1的反相输入端，与同相输入端的参考电压比较后，其结果作为基本RS触发器R端的输入信号；低电平触发信号加在C2的同相输入端，与反相输入端的参考电压比较后，其结果作为基本RS触发器S端的输入信号。
555电路
5.1k
100k
8 8 VDD 7 4 DISC RD 6 vR 555 3 + 2
50k
a
vS
Q
0.01F
GND VCO 1 5
b
0.01F
模拟声响电路
放电管T
集成电路有 个引脚 集成电路有8个引脚 个引脚;
缓冲器
1—地，2—触发输入，3—输出，4—RD复位，5—控制 地 触发输入， 输出， 复位， 触发输入 输出 控制 电压， 阈值输入 阈值输入， 放电端 放电端， 电源。 电压，6—阈值输入，7—放电端，8—VCC电源。
555定时器功能分析 定时器功能分析
4.1 555定时器 定时器
4.5～16V ～ 电压 控制端 输出端 阈值输入 复位端 低电平有效
1
触发输入
放电端
注意：工作中不使用 注意：工作中不使用vCO时，一般都通过一 的电容接地， 个0.01F的电容接地，以旁路高频干扰。 的电容接地 以旁路高频干扰。
电阻分压器 电压比较器 基本RS锁存器
R2 R1 vI’
G1
vO1
G2
vO
VT + R1 1 = VDD (1 + ) 2 R2
vI
VT -
R1 1 = VDD (1 ) 2 R2
施密特触发器
施密特触发器有同相传输和反相传输两种电路
施密特触发器的电压传输特性
vO
VOH
vO
VOH
回差电压（ 滞后电压） 回差电压 （ 滞后电压 ） ： UT＝ UT＋－UT－ ＋ －
能产生矩形脉冲的自激振荡电路叫做 多谐振荡器。 多谐振荡器。
3.1 由门电路构成的多谐振荡器
555电路及原理
555电路及原理
555电路及原理介绍：
555电路是一种非常常用的集成电路，广泛应用于定时器、频
率分频器、脉宽调制电路等各种电子设备中。
它的原理基于内部比较器和外部电阻电容网络的结合。
555电路内部包含三个主要功能模块：比较器、RS触发器和
放大器。
其中比较器负责将输入的电压与内部的基准电压进行比较，并产生相应的高电平或低电平输出。
RS触发器则用于
分配输入信号，根据不同的输入进行状态转换。
放大器则用于放大输出信号，并驱动外部电路。
555电路主要的引脚包括：电源引脚VCC和GND，控制引脚TRIGGER、THRESOLD和RESET，以及输出引脚OUT和DISCHARGE。
通过对不同引脚的控制，可以实现不同的功能。
比如，通过设置TRIGGER和THRESOLD的电压分压比，可
以产生不同的输出频率；通过连接外部电阻和电容，可以实现定时器的功能。
除了基本功能外，555电路还有很多扩展应用，比如脉宽调制(PWM)、方波发生器、斜波发生器等。
这些应用利用了555
电路的稳定性和可调性，使得其具有广泛的应用价值。
总结：555电路是一种常用的集成电路，利用内部的比较器和
外部的电阻电容网络，实现各种定时、频率和脉宽的控制。
通
过对不同引脚的控制和连接外部元件，可以实现丰富的电子功能。
555电路的基本原理
555电路的基本原理555电路是一种经典的集成电路，常用于定时器、脉冲发生器和频率分频器等应用中。
它的基本原理是利用集成电路内部的比较器、RS触发器和放大器等组件，通过内部的电流源和电容元件来实现定时功能。
555电路的基本构成包括电源引脚、控制引脚、输出引脚和参考电压引脚等。
其中，电源引脚用于连接电源正负极，控制引脚用于控制电路的工作模式和参数，输出引脚用于输出电路的信号，参考电压引脚用于提供稳定的参考电压。
555电路的工作模式有三种：单稳态、多稳态和振荡器。
在单稳态模式下，555电路会产生一个固定时间长度的脉冲信号，通常用于触发其他电路的工作。
在多稳态模式下，555电路会输出两种不同稳定状态的信号，可以用于控制LED灯的闪烁等应用。
在振荡器模式下，555电路会产生连续的方波信号，用于控制电机的转速或产生音频信号等。
555电路的工作原理是基于电压比较器的工作原理。
当555电路的输入电压超过一定阈值时，比较器的输出会发生变化，从而改变RS 触发器的状态。
具体来说，当输入电压高于阈值电压时，比较器的输出将变为高电平，导致RS触发器的输出为低电平；而当输入电压低于阈值电压时，比较器的输出将变为低电平，导致RS触发器的输出为高电平。
通过改变电路中的电容充放电时间，可以实现不同的定时功能。
555电路中的电容起到了关键的作用。
在555电路的振荡器模式中，电容充电和放电的时间决定了方波信号的周期。
当电容充电到一定电压时，比较器的输出会改变，触发RS触发器的状态翻转，导致电容开始放电。
当电容放电到一定电压时，比较器的输出再次改变，RS触发器的状态再次翻转，电容开始充电。
通过不断重复充放电过程，就可以产生连续的方波信号。
除了基本的工作原理，555电路还可以通过改变电路中的电阻和电容值来调整输出信号的频率和占空比等参数。
通过调整电阻和电容的数值，可以实现不同范围内的定时功能，从几微秒到几小时不等。
总结起来，555电路是一种功能强大的集成电路，它通过内部的比较器、RS触发器和放大器等组件，配合外部的电阻和电容元件，实现了定时器、脉冲发生器和频率分频器等功能。
