电缆型故障指示器
电缆型短路接地故障指示器
电缆型短路接地故障指示器
FIS系列故障指示器适用于6～110kV架空和电缆线路上，是在吸收国内外先进技术的基础上，自行开发、设计、生产的自动化故障检测装置。
该产品采用进口单片机，数模控制技术，纳米防护等先进技术精制而成。
具有低功耗、智能化、可靠性高等优点，可迅速指示短路、接地故障，为巡线人员指明短路、接地故障所在位置。
避免检修人员盲目寻找故障点，减小停电范围，缩短了停电时间，提高供电可靠性。
型号：FIS－10／2AE－G
适用范围：电力电缆、环网开关柜、箱式变、电缆分支箱
适用导线截面：20-980mm2
工作条件：线路工作电流1A以上
适用环境温度：-25～+75℃
技术参数：
产品特点：
●自动识别具备智能分析功能，可准确根据预设程序判断短路故障、瞬间故障、
无需人工设定。
●抑制涌流内置高灵敏度传感器，采用可靠的数据采集、分析电路，具备防涌
流闭锁功能，有效杜绝合闸励磁涌流引起误动作。
●自动复位故障发生后立即指示，并自动延时复位，复位时间可根据用户要求出
厂前设定。
●防腐耐蚀用料精良考究，采用航空材料一次成型，具有透视性好，抗污染、防
腐蚀、抗老化、免维护、外表自洁功能。
●带电装卸利用专用装卸工具可以带电安装、拆除，装卸方便。
●显示方式巧妙设计，不受重力影响，翻牌显示短路、接地故障，采用荧光料， 360º范围内均可观察。
●卡线结构高强度耐老化高分子聚脂材料，不损伤导线。
●动作特性最大限度配合变电站自动化保护特性。
电缆型短路故障指示器安全操作及保养规程
电缆型短路故障指示器安全操作及保养规程1. 引言电缆型短路故障指示器是一种用于检测电缆故障的装置，通过指示器上的信号灯来指示电缆是否存在短路故障。
为确保操作人员的安全以及设备的正常运行，本文将介绍电缆型短路故障指示器的安全操作及保养规程。
2. 安全操作规程2.1 操作前的准备工作在操作电缆型短路故障指示器之前，必须先进行以下准备工作：•确保所有相关电源已经关闭；•制定详细的操作计划，并清楚标识出短路故障指示器所安装的电缆；•穿戴必要的个人防护装备，如安全鞋、安全帽和护目镜。
2.2 指示器的安装与拆卸在安装和拆卸电缆型短路故障指示器时，请遵循以下步骤：1.将指示器与电缆连接器对齐，并确保连接器的插头正确插入指示器的插座中；2.轻轻旋转连接器，直到插头完全插入插座；3.拉紧连接器，确保连接牢固。
拆卸电缆型短路故障指示器时，按照反向步骤进行操作。
2.3 指示器的操作使用电缆型短路故障指示器时，请遵循以下操作规程：1.确保指示器的电源已经连接并启动；2.观察指示器上的信号灯，如果灯亮表示电缆存在短路故障，如果灯不亮则表示电缆正常；3.根据指示器的信号，及时采取修复措施或通知相关人员。
2.4 操作后的处理在完成电缆型短路故障指示器的操作后，应进行以下处理工作：1.关闭指示器的电源，并拔出插头；2.断开指示器与电缆之间的连接，注意不要造成电缆的损坏；3.将指示器安装到适当的存放位置，并妥善保管。
3. 保养规程3.1 定期检查定期检查电缆型短路故障指示器的工作状态，包括信号灯是否正常亮起以及连接线是否有松动现象。
如有异常情况，应立即采取相应的维修措施。
3.2 清洁维护定期对电缆型短路故障指示器进行清洁维护工作，包括清理表面灰尘和污垢，并检查是否有损坏或磨损的部件。
如有必要，可以使用软布蘸取清洁剂轻轻擦拭表面。
3.3 环境保护在进行电缆型短路故障指示器的保养工作时，应注意环境保护，避免污染土壤和水源。
将清洗过程产生的废水和废物妥善处理，不随意丢弃。
电缆型故障指示器EKL2使用说明书
产品简介:
EKL2 故障指示器 ( 以下简称指示器 ) 是最新开发的高科技产品，适用于电缆分接箱、环网开关柜等电缆接地故障的检测和指示。
指示器内嵌先进的微型芯片，具有智能化、低功耗等优点。
线路有接地故障发生时，指示器检测该短路电流并进行运算处理，记忆故障状态，红灯开始持续闪烁。
经过自动复位时间后，红灯停止闪烁，指示器自动复位，清除故障记录。
技术参数 :
短路动作电流≥ 20A （误差± 10% ，可根据需求调整）
短路动作响应时间： 0.02s≤T≤4S
工作环境范围： -40℃— +85℃
工作电源：内置 2000毫安/小时锂电池一节，使用寿命8-10年，电压3伏
自动复位时间： 12小时（可选，用户可在定货时确定）
装卸操作简单：可根据用户要求选装扎带式安装、U形夹式安装。
卡线范围：电缆直径（带外皮）≤φ 40mm。
EKL2型户内电缆型故障指示器技术说明书
EKL2型户内电缆型故障指示器
产品概述：
EKL2型户内电缆型故障指示器是安装在电力电缆配电线路上、箱变、环网柜、分支箱中，用于指示故障电流流通的装置。
一旦线路发生短路故障，巡线人员可借助指示器上的红色报警显示，迅速确定故障区段，分支及故障点。
彻底改变过去盲目巡线，分段合闸试送电查找故障的落后做法，极大的提高工作效率，缩短停电时间，有效地提高供电可靠性和经济效益。
技术特点：
1）动作准确，抗干扰能力强：信号不受线路、励磁涌流、高次谐波、电流波动，尤其是电缆分布电容旁路的影响。
2）故障段查找简单：指示器直接安装在配电线路上，通过相邻两个指示器动作与否可以很方便的找到故障段。
3）自动/手动复位：指示器按照出厂设定的复位时间在动作后由故障状态自动返回正常位置；也可以按用户需要进行手动复位。
4）装卸操作简单：无需专用安装工具可带电装卸指示器。
高压电缆故障指示器
/604高压电缆故障指示器一、电缆故障指示器工作原理鼎升电力研发中心依据工作经验研发的DFDL-SI 10kV电缆故障指示器由传感器和显示器两部分组成，传感器负责探测电缆通过的电流，显示器负责对传感器传送来的电流信息进行判断及做出故障指示动作。
正常情况下，故障指示器不动作，故障指示灯不亮。
当通过电缆的电流达到故障指示器设定的故障电流值，显示器会对由传感器传来的电流进行判断，如果过电流持续不到100~200ms，则此电流可能是电机起动等因素引起的瞬间起动过电流，不是故障电缆，因策显示器不动作。
如果过电流持续超过100~200ms，则/604 判断为故障电流，显示器动作，指示灯闪烁显示。
显示器动作后再作一次判断，如果2s内电缆电流已恢复正常，说明上级开关重合闸成功，故障点已被排除，恢复正常供电状态，显示器回复初始状态，指示灯熄灭。
如果2s内电缆电流消失，说明故障已引发上级开关跳闸而导致电缆失压，则确定为故障，显示器保持动作，指示灯继续闪烁，直到达到预设的时间限制或收到人工手动复位为止。
DFDL-SI 10kV电缆故障指示器因安装方便灵活的特别被广泛安装在架空线、电力电缆配电线路上、箱式变、环网柜、分支箱中，它能够迅速指明故障线路和故障点，减小停电面积，缩短故障排除和查找时间。
准确指示瞬间故障，不仅利于排除供电隐患；为查找隐蔽永久性故障点提供了技术手段，避免传统多次拉路合闸巡线给电力设备带来的影响，同时也减轻了巡线人员劳动强度，提高售电量和供电可靠性。
/604 DFDL-SI 10kV电缆故障指示器主要包括检测电路、逻辑分析电路、信号触发电路、通信传输电路、电源电路等你模块，通过将检测到的上电、断电、接地、短路等信号通过无线射频方式传送到信号传输终端，最后驱动故障指示器的显示部分。
二、电缆故障分析对于短路故障，故障指示器利用线路出线故障时电出现正突变以及线路停电的原理来检测故障。
借助电磁感应法检测线路中通过的电流突变量和持续时间确定故障。
电缆故障指示器

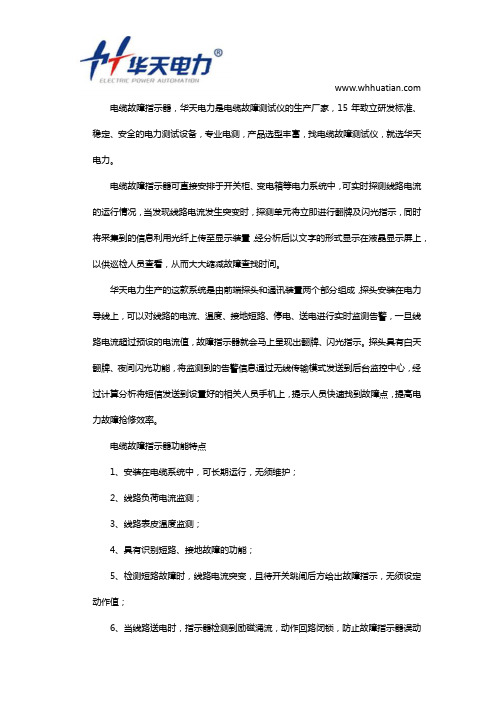

电缆故障指示器，华天电力是电缆故障测试仪的生产厂家，15年致立研发标准、稳定、安全的电力测试设备，专业电测，产品选型丰富，找电缆故障测试仪，就选华天电力。
电缆故障指示器可直接安排于开关柜、变电箱等电力系统中，可实时探测线路电流的运行情况，当发现线路电流发生突变时，探测单元将立即进行翻牌及闪光指示，同时将采集到的信息利用光纤上传至显示装置，经分析后以文字的形式显示在液晶显示屏上，以供巡检人员查看，从而大大缩减故障查找时间。
华天电力生产的这款系统是由前端探头和通讯装置两个部分组成，探头安装在电力导线上，可以对线路的电流、温度、接地短路、停电、送电进行实时监测告警，一旦线路电流超过预设的电流值，故障指示器就会马上呈现出翻牌、闪光指示。
探头具有白天翻牌、夜间闪光功能，将监测到的告警信息通过无线传输模式发送到后台监控中心，经过计算分析将短信发送到设置好的相关人员手机上，提示人员快速找到故障点，提高电力故障抢修效率。
电缆故障指示器功能特点1、安装在电缆系统中，可长期运行，无须维护；2、线路负荷电流监测；3、线路表皮温度监测；4、具有识别短路、接地故障的功能；5、检测短路故障时，线路电流突变，且待开关跳闸后方给出故障指示，无须设定动作值；6、当线路送电时，指示器检测到励磁涌流，动作回路闭锁，防止故障指示器误动 作；7、面板液晶、指示灯闪光显示；8、接地、短路报警指示。
电缆故障指示器主要用途本仪器具有高度抗干扰能力，使信号噪声比提高40db，适用于强电力干扰环境下工作。
１、能探测地下电缆及地下金属管线的走向和埋深，平面位置误差不大于５厘米。
２、能探测空架电缆芯线的混线，地气障碍点，其障碍点接触电阻不能大于２千欧。
３、配上探针（接地规）能探测无屏蔽地下直埋塑料电缆的混线、地气障碍点其地气障碍点接触电阻不能大于2.5兆欧。
相关下载资料：/400/index.html相关产品图集：/400/cptj-400.html产品检定证书：/ce_img/ht-tc.html产品说明书：/400/ht-tc.html。
电缆型故障指示器技术规范
电缆型故障指示器产品别称：10KV电缆故障指示器概述故障指示器能提高电力故障的查找效率，进入我国市场较晚，但是势头锐不可挡。
深圳市特力康科技有限公司，集合公司科研力量，研制出电缆型故障指示器，能实现接地、短路故障指示的功能，对于温度、负荷的监测也能满足，是一款功能强大的高科技产品。
工作原理电缆型故障指示器是用在电缆线路上的，可在多种电力电缆系统应用，可检测接地、短路故障、温度、负荷等，对于故障源可通过面板闪光和显示屏显示，并可以选择故障信息远传的方式。
主要功能故障监测：电缆型故障指示器具有识别短路、接地故障的功能；在线运行：嵌入电缆系统，可持续运行，无须维护复位方式：延时手自一体复位功能；显示方式：面板液晶、指示灯闪光显示；告警指示：电缆型故障指示器接地、短路报警指示；故障判断：检测短路故障时，线路电流突变，且待开关跳闸后方给出故障指示，无须设定动作值；抑制涌流：当线路送电时，指示器检测到励磁涌流，动作回路闭锁，防止故障指示器误动作；自检功能：上电自检功能；故障远传（可选）：485总线远传；防锈耐蚀：电缆型故障指示器结构零件采用防锈防蚀材料；结语深圳市特力康科技有限公司自主研发生产的电缆型故障指示器，实现了故障源头迅速发现反应，节省了工作人员查找的时间，是电力部门实现减人增效的有力手段。
凡购买我司产品，自购机之日起享受12个月免费保修服务以及相关产品有偿维护，用户联系我公司技术人员即可办理相关手续。
预知详情，TEL贝先生：0⑦⑤⑤-②⑨⑤00⑦⑥②或QQ：①⑨②0⑥⑦①⑨②⑦特力康还经营：智能型接地短路故障指示器、面板型故障指示器、电缆线路故障指示器、架空线路故障指示器等相关产品。
电缆故障指示器的应用
电缆故障指示器的应用1 电缆故障指示器的应用1．1 工作原理电缆故障指示器由传感器和显示器两部分组成（见图1），传感器负责探测电缆通过的电流，显示器负责对传感器传送来的电流信息进行判断及做出故障指示动作。
正常情况下，故障指示器不动作，故障指示灯不亮。
当通过电缆的电流达到故障指示器设定的故障电流值时，显示器会对由传感器传来的电流进行判断，如果过电流持续不到100～200 ms，则此电流可能是电机起动等因素引起的瞬间起动过电流，不是故障电流，因此显示器不动作。
如果过电流持续超过100～200 ms，则判断为故障电流，显示器动作，指示灯闪烁显示。
显示器动作后再作一次判断，如果2 s内电缆电流已恢复正常，说明上级开关重合闸成功，故障点已被排除，恢复正常供电状态，显示器回复初始状态，指示灯熄灭。
如果2 s内电缆电流消失，说明故障已引发上级开关跳闸而导致电缆失压，则确定为故障，显示器保持动作，指示灯继续闪烁，直到达到预设的时间限值或受到人工手动复位为止。
1．2 在配电网中的应用在线路上都装上故障指示器，当系统发生故障时，由于从故障点到馈电点的线路都出现了故障电流，引致从故障点到馈电点之间线路上所有的故障指示器动作，指示灯闪亮。
我们从馈电点开始，沿着故障指示灯闪亮的线路一直查找，最后一个闪亮点就是故障点。
对于树干式向外扩散网络和环形网络，其应用原理见图2和图3。
2 电缆故障指示器的使用特点2．1 品种现时常用的电缆故障指示器有德国Horstmann公司出品的EKA－3型和CN－A型，还有德国Elektro Mechanik公司出品的EKL1，EKL3和EKL4型。
广州供电分公司现时投入使用的故障指示器总数超过3 000个，实际运行情况表明，这些产品动作正确，性能稳定可靠。
2．2 结构及特点EKA－3型是最早应用于广州供电分公司的产品，由1个显示器，1个外接指示灯，1个零序传感器和2个相传感器组成，需外接交流220 V电源。
旭旺 XW-EKL5.1 测温型电缆故障指示器说明书
XW-EKL5.1测温型故障指示器说明书一、简介XW-EKL5.1测温型电缆网故障指示器适用于35kV以下（含）中性点不接地或者经消弧线圈接地系统的电缆（或地埋）线路，检测分相电缆线路的短路和接地故障，并通过本地闪灯指示及远程故障报警指示。
整套指示器由三个相序故障指示器、一个零序故障指示器和一个面板指示器组成。
XW-EKL5.1具有二遥测量数据远传功能，并且具有相序电缆温度采集和就地显示功能，配合远程通讯单元，实现二遥远程测量和故障告警信息远传，电缆温度测量信息远传，结合主站能实现电缆线路故障的快速定位和电缆的温度监测。
该新一代测温型电缆网故障指示器集公司多年电力自动化领域研发、生产经验，采用了先进低功耗塑料光纤通讯技术、软磁材料技术、低功耗技术，满足只能配电网技术发展的扩展性，解决了传统故障指示器全生命周期管理问题。
二、产品工作原理及功能特点2.1短路故障判据●线路带电并持续30秒钟以上：负荷电流≥10A；●过流保护定值启动：0～700A/0～9.99S（出厂默认500A）；●电流突变≥200A（出厂默认值）；●在一定时间内线路停电：负荷电流≤5A；2.2接地故障判据●零序电流大于50A；2.3遥测及参数●遥测范围最大800A；●遥测上报间隔可设（出厂默认1分钟）；2.4温度和电流测量及显示功能●温度测量范围：-40～+85℃；（电流测量范围：10-800A此项为测流型故障指示器;）●温度测量精度：±1℃；电流测量精度：误差≤10%●面板显示功能：按下前面板“Reset/Test”按钮4秒钟后，数码管依次显示当前温度值和电流值；TA代表A相温度、TB代表B相温度、TC代表C相温度、TN代表零序连接；IA代表A相电流、IB代表B相电流，IC代表C相电流值、IN代表零序电流值。
2.5故障告警及防误动功能●短路故障判据：采用速断、过流检测法或者自适应负荷电流的过流突变法。
防误动：防空载合闸、大电流波动、瞬时故障、上电涌流误动等；●故障指示器具有本地告警指示功能，四个LED指示灯在有故障情况下，闪烁指示故障，正常时熄灭；2.6自动复归●现场长按面板指示器“Reset/Test”按钮2秒钟即可清除故障报警状态；●出厂默认值：8小时（1分钟～48小时可设）；●无告警状态时，长按下“Reset/Test”按钮2秒，L3点亮后，其它指示灯会间隔5S同时闪烁3次，告警继电器先闭合然后断开，以此判断主机是否正常工作和电池电量是否正常。
电缆故障指示器型号
电缆故障指示器型号◆概述FS200E电缆故障测试仪具有快速、准确检测判断35kV及以下电力电缆和各种多芯控制信号电缆的所有类型故障位置；准确判断两芯以上(包括同轴)电缆(线)的低阻、开路（断路）故障；准确显示电缆中间接头位置；测量校准电缆长度等功能。
FS200E也可以用于学校电缆专业教学培训，模拟现场各种故障类型，与实际情况具有同等效果。
◆FS200E电缆故障测试仪主要功能特点☆测试功能多，一体化设计，可以测试各种类型电缆所有类型短路故障和电缆低阻、断路故障等。
☆全自动阻抗匹配，最人性化界面设计双波形比较显示。
☆测试方法：脉冲法、冲闪法、直闪法、电流法。
☆工作电源：交直流两用AC 220V±10% 50Hz ；内置蓄电池DC 6V。
☆测试距离：单端不小于15公里。
◆FS200E电缆故障测试仪组成及技术参数1.电缆故障测试仪主机功能：一体化设计，无需外接电脑，用于操作、控制、记录和分析数据。
并配合数字同步定点仪、路径信号发生器、交直流试验变压器、控制保护器、高压脉冲电容以及电流取样盒进行各种泄露性高阻，闪络性高阻和低阻接地，开路故障。
工作电源：交直流两用AC 220V±10% 50Hz DC 6V 内置蓄电池测试距离：单端不小于15公里系统测量误差：粗测绝对误差：±2米粗测相对误差：0.5％。
显示：LCD液晶显示器使用环境：温度：-20℃～60℃湿度：RH≤95%重量：4kg2.定点仪功能：在高压冲击作用下使电缆故障点放电，且同步接收故障点放电时产生的声波和电磁波，并在粗测范围内对故障点的精确定位，也可单独判断电缆的走向及深度。
结构特点：分体式结构，接收器和探头两部。
测量误差：≤0.1米。
放大倍数：80万倍。
滤波范围：100 Hz～500 Hz耳机阻抗：500Ω。
工作电源：DC 9V（1±20%）＜2mA。
使用环境：温度：-20℃～50℃，湿度：RH≤95%重量：1kg3.路径信号发生器功能：产生输出断续正弦波。
