制冷系统售后培训-王军
KMR-A-B系列多联机售后培训资料

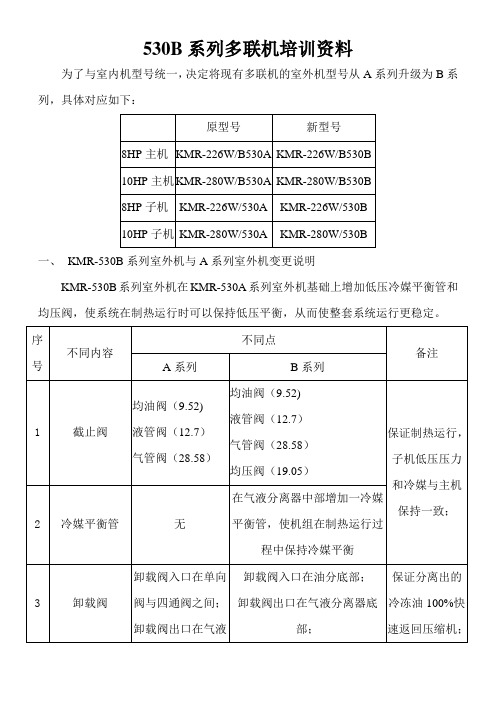

530B系列多联机培训资料为了与室内机型号统一，决定将现有多联机的室外机型号从A系列升级为B系列，具体对应如下：一、KMR-530B系列室外机与A系列室外机变更说明KMR-530B系列室外机在KMR-530A系列室外机基础上增加低压冷媒平衡管和均压阀，使系统在制热运行时可以保持低压平衡，从而使整套系统运行更稳定。
二、KMR-530B系列机型系统图1、主机（KMR-226W/B530B、KMR-280W/B530B）至下一台室外机2、子机（KMR-226W/530B、KMR-280W/530B）至下一台室外机三、 KMR-530B 系列机型匹配说明1、 本次室外机型号升级为B 系列后，与B 系列室内机匹配，统一多联机系列（室外机为530B 系列，室内机为520B 系列）；2、 A 系列室外机与B 系列室外机不能同时安装在一套系统当中（即：A 系列主机只能配A 系列子机，B 系列主机只能配B 系列子机）；3、 A 系列室外机与B 系列室外机接口板不能互换（即：A 系列主机接口板为0010451150，B 系列主机接口板为0010451150A ；A 系列子机电脑板为0010451159，B 系列子机电脑板为0010451159A ；）；四、 KMR-530B 系列机型组合说明 1、 1台室外机（主机）时：均油管和平衡管截止阀完全关闭，不需要进行连接。
2、 2台室外机组合时：3、 3台室外机组合时室外机侧第一汇总到室内机均油管L1LbLa 9.52平衡管19.05液体、气体管主机子机L1'4、4台室外机组合时5、室外机组管路连接说明①均油管用￠9.52管进行连接，T型三通放在子机附件袋中；②平衡管用￠19.05管进行连接，T型三通放在子机附件袋中；③平衡管用接管放在子机附件袋中，可以根据实际安装情况选择使用；④均油管（L1～L3）：L1≤5m L2≤5m L3≤5m；⑤平衡管（L1'～L3'）：L1'≤5m L2'≤5m L3'≤5m；⑥气管、液管：La+Lb≤5m Lb＋Lc≤5m Lb＋Ld＋Le≤5m Lb＋Ld+Lf≤5m；五、KMR-530B系列机型冷媒配管长度及落差1、媒配管允许长度及高落差2、 冷媒配管长度示意图六、 530B 系列多联机主机拨码开关设定位置说明 1、 出厂设定说明：（1）、上图为KMR-280W/B530B 出厂设定位置；额定电压的±3％以内内外机的高低差冷媒管（单程）长度室外机到第一分支（主配管）第一分支后配管长度室外机间的配管长度室内机最大100米最大70米最大50米至第1汇总5米以内室外机在上室外机在下最大50米最大40米室外机的高低差（同一系统）同一水平线室内机的高低差最大20米电源电压电压波动额定电压的±10％以内启动时的电压下降额定电压的±15％以内相位间不平衡度50m(方时为40m)L1SW6SW7SW8SW1SW2（2）、上图中将SW8-3拨为ON上为KMR-226W/B530B出厂设定位置；2、拨码定义说明：（1）、SW-8设为ON，维修开关在ON上，设为OFF，维修开关在OFF上；（2）、SW-5设为ON，压缩机热保护有效，设为OFF，压缩机热保护无效；（3）、SW8-6和7出厂设定为OFF，在容易结霜的地方可将SW8-6设为ON，SW8-7设为OFF；在不易结霜的地方可将SW8-6设为OFF，SW8-7设为ON；七、针对市场问题将530A系列室外机升级成530B系列室外机的维修方案针对目前市场上多联机出现的烧压缩机的问题，特别是制热运转过程中或换季使用中压缩机不良的问题，以及制热过程中小内机运行排气过热或油温高的问题，可以参照本方案进行（本方案只针对16HP以上的多联系统）系统和电控的整改，将530A系列室外机改制成530B系列室外机。
亚太中央空调售后服务培训15(风冷模块控制器(三通))
11
12
模块内开关按4-10
开机结束
模块内开关按4-10
开机结束
中央空调售后服务基础知识培训
（2）关机程序 步 序 1 2 3 4 5 6 7 8 制 停1#压缩机 延时3秒 停1#风机 延时1秒 停2#压缩机 延时3s 停2#风机 延时15s 冷 制 热
停1#压缩机此部分具体见备 注 延时3秒 停1#风机 延时1s 停2#压缩机此部分具体见备 延时3s 停2#风机 延时15s
用于电源断相、错相等保护
用于水泵连锁等输入保护 手动实现对机组启停控制连锁控制运 行 用于1#系统除霜 用于2#系统除霜 用于1#系统过冷、过热保护 用于2#系统过冷、过热保护 出水温度检测用于能量调节 回水温度检测用于能量调节 用于除霜、防冻运行、自动运行模式 切换等功能
1秒延时确认
1秒延时确认 闭合：开机 断开：关 机
中央空调售后服务基础知识培训
3、智能除霜（制热状态时运行） （1） 压缩机开机运行7分钟后，才允许进行除霜条件判断。 （2） 除霜过程中不进行能量控制，正在除霜的压缩机不启/停（故障停机除 外）。 （3） 每一系统均采用各自的翅片温度、时间作为除霜开始和结束的判断条 件。 （4） 除霜时为了避免水温波动过大，规定在同一时刻如两个系统（模块） 同时满足进入除霜条件，则除霜间隔长的系统（模块）优先进入除霜控制， 另一系统进入等待（等待）状态，直至优先进入的系统（模块）除霜结束或 满足最长除霜等待时间，才能进入除霜状态。 （5） 自动除霜模式，除霜起始条件： A、必要条件是（室外温度Ta）-（翅片温度Tf）≥Td=10℃（可调5～20℃） B、分下列两种条件： 1） 当室外温度≥-5℃时，除霜周期≥TM1分钟（可调范围20~150分钟） 2） 当室外温度＜-5℃时，除霜周期≥TM2分钟（可调范围15~150分钟）
格力空调售后培训
所有申请或者领取的配件一律不退新！
退旧的流程和注意事项
所有的单据裁成维修单一样大小，白联红联分开整 理，30张为1份用订书机订到左上角，单据排列 顺序为1费用申请单2维修单据（如果有压缩机或 者批量维修的一定要将单据放在红联的后边）3从 录单系统打印出来的维修费用明细表4旧件汇总表！ 要有机器条码的第六位是当年生产日期的一定要复 印一份白联，10年及10年以后安装产生补漏加氟 的一定要将补焊前后的照片贴到白联。 所有复印的白联和10年及以后补焊的单据请单独装 订！
一、各网点旧件及维修单据上半月的13号前、 下半月的28号前公司必须收到。 二、维修数据和返厂明细与核销明细的电子版 须提前发至邮箱chenyexun@ 三、表格要求：1：配件编码、自编码号码、条 码必须是文本格式。2、修复日期、返回日期必 须是日期格式。3、所有字体必须是10号宋体。 4、必须按配件编码大小，从小到大进行排列。 5、返厂配件和核销配件必须分开。6.旧件标签 必须加固粘贴，不得脱落。快递标签不得遮住 压缩机的铭牌与GR条码。
配件申请流程及注意事项
每天下午2点前将指定的配件申请格式填好发 到chenyexun@。
配件的注意事项
必须按照格式的要求进行填写！压缩机和钣金 塑料件一定要写上对应的机型！ 严禁留填空题，以后出现问题的一律按照未收 到申请处理！ 变频机器外机主板坏是直接申请电器盒一套， 机型带FN或者FD的为变频机型！ 申请配件一定要严谨，核实好再发申请，如果 因申请错误而产生问题由网点自己负责任！
容易出现的问题
1.单据或者旧件标签未盖公章 2.单据填写不规范，用户的意见和签字不全。 3.旧件减线或者数据编码与实际的旧件编码不 符（此类现象尤为严重）！ 4.未按照规定时间返回旧件和维修单！ 5.未安照要求发维修数据和旧件汇总表！ 6.旧件汇总表未按照要求填写！ 7.压缩机的新旧压缩机照片不合格！
格力变频空调售后技术培训资料
模块保护的判断处理
首先排查用户电源电压是否过低、压缩机 接 线是否错误； 然后观察外机冷凝器是否脏堵以及是否存 在 冷媒泄漏或者过多的可能； 最后排查系统、压缩机的问题。 具体判断流程如下:
H5模块保护
拔掉电源插头3分钟后 重新上电开机马上（＜3min）
出现H5模块保护停机？①
No
Yes
压缩机接线 顺序是否正确?
PFC 功率因数校正
With no Power Factor Correction, the input current is highly distorted
AC
Load
Diode ON
Diode ON
Diode ON
Diode ON
Diode OFF Diode OFF Diode OFF
Input Voltage
看内机包装 箱!
通讯故障案例分析
谦者显示E6
经检查，外机主板指示灯三灯均不亮；测试室 外
侧接线板，零火线间电压约220V左右；进一步检 查各
室外机连接线，无松脱情况。基本确定是室外机主 板
问题。进一步用万用表测试外机主板，发现保险管 断
开，IGBT短路，故障得到确认。记录该主板编码 型
号，找到相同主板的配件，测试合格，装配上去并 固
current
开关电源与线性变压器
开关电源与线性电源比 较
功耗 体积 输出稳定性 干扰 复杂程序 成本
开关电源 √ √ √ × ×
线性电源 × × × √ √
交流变频驱动控制原 理
产生幅值、频率 可变的正弦波
--关--系--- V/F =Const
A 3-ph PMSM drive implementation
一种新型的太阳能——空气源复合热泵热水器系统
要 求 时 ， 用 空气源 热 泵来 满足 热水 需求 ，并解 决 利
内翅片 管换 热器 、毛细 管和 其它 附件 。
２ 系统 运 行 模 式
本 系统 充分 利用 低 品位 的太 阳 能， 能保 证夏 季 阴雨天 、 过渡 季节 及 冬季 当太 阳能 不能 满足 制热 水
ｌ 太 阳能辅 助 加热 空气 源热 泵 模块 ＿ ３
＼
蒸 发
器
器 翅 片管
６蓄 水 箱 ； ７循 环 泵 ． ． 图 １ 太 阳 能． 气 双 热 源 热 泵 热 水 器 系 统 空
Ｆｉ ． Ｓｏｌ ｉ－ ｏｕｒ ｅ ｈｅ ｔｐｕｍ ｐ ａｔ ｒｈｅ ｔ ｒｓ ｔ ｍ ｇ１ ａｒａ ｒ ｓ ｃ ａ ｗ ｅ ａ ｅ ｙｓｅ
空气源热泵机组在低温工况下运行具有如下几个
省大 量 的电能 ， 并保 证热泵 机组连 续不 问断 的运 行 。
热水 量 大 ，可承 压 ，耐 空 晒 ，性价 比高 ，但 无抗 冻 能 力 ，适用 于广 东 、云南 、海 南等 冬季 不 结冰 的地 区 。全 玻璃 真 空 管太 阳能 集 热 器 有 一 定 的抗 冻 能
力 ，适 用 于冬季 气 温在一 Ｏ ℃ 的地 区 ， 不 能承 ２ ～０ 但 受 高压 ，使 用 时不 能缺水 空 晒 ，玻璃 管易 爆裂 。真 空热 管 太 阳能集 热 器有 很强 的抗 冻 能力 ， 适用 于冬
使 用单 一热 源 的热泵 结构 相对 简单 ， 是受 季 但
１ 系统构建
本系 统将 太 阳能热 利用 与 热泵技 术 结合起 来 ， 太 阳 能 为主 要 制 热 水热 源 ，空 气 源 热 泵 为辅 助 热
源 ，同时太 阳 能作 为空气 源热 泵辅 助 热源 。系 统 由 三 个模 块 组成 ：太 阳能制 热水模 块 、空气源 热泵 制 热 水模 块 、 太 阳能辅 助 加热 空气 源 热泵 模块 ，图 １
售后培训资料130-160WBP

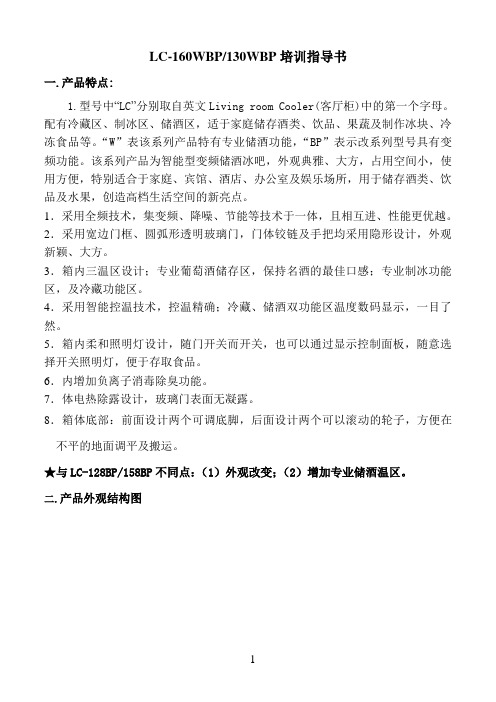

LC-160WBP/130WBP培训指导书一.产品特点:1.型号中“LC”分别取自英文Living room Cooler(客厅柜)中的第一个字母。
