机械设计基础A卷
机械设计基础试题附答案
机械设计基础试题附答案A卷⼀、简答与名词解释(每题5分，共70分)1. 简述机构与机器的异同及其相互关系答. 共同点：①⼈为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有⽤功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和⼒、或变换运动形式。
相互关系：机器⼀般由⼀个或若⼲个机构组合⽽成。
2. 简述“机械运动”的基本含义答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。
3. 机构中的运动副具有哪些必要条件？答. 三个条件：①两个构件；②直接接触；③相对运动。
4. 机构⾃由度的定义是什么？⼀个平⾯⾃由构件的⾃由度为多少？答. 使机构具有确定运动所需输⼊的独⽴运动参数的数⽬称机构⾃由度。
平⾯⾃由构件的⾃由度为3。
5. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的⾃由度时，机构的运动将发⽣什么情况？答. 机构具有确定运动条件：⾃由度＝原动件数⽬。
原动件数⽬<⾃由度，构件运动不确定；原动件数⽬>⾃由度，机构⽆法运动甚⾄构件破坏。
6. 铰链四杆机构有哪⼏种基本型式？答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。
7. 何谓连杆机构的压⼒⾓、传动⾓？它们的⼤⼩对连杆机构的⼯作有何影响？以曲柄为原动件的偏置曲柄滑块机构的最⼩传动⾓minγ发⽣在什么位置？答. 压⼒⾓α：机构输出构件（从动件）上作⽤⼒⽅向与⼒作⽤点速度⽅向所夹之锐⾓；传动⾓γ：压⼒⾓的余⾓。
α＋γ≡900。
压⼒⾓（传动⾓）越⼩（越⼤），机构传⼒性能越好。
偏置曲柄滑块机构的最⼩传动⾓γmin发⽣在曲柄与滑块移动导路垂直的位置8. 什么是凸轮实际轮廓的变尖现象和从动件（推杆）运动的失真现象？它对凸轮机构的⼯作有何影响？如何加以避免？答. 对于盘形凸轮，当外凸部分的理论轮廓曲率半径ρ与滚⼦半径r T相等时：ρ=r T，凸轮实际轮廓变尖（实际轮廓曲率半径ρ’=0）。
专升本机械设计基础A卷(二)(2024)
引言概述：专升本机械设计基础A卷（二）是机械工程专业考试中的一部分，旨在考察考生对机械设计基础知识的理解和应用能力。
本文将从五个大点入手，对该考卷的内容进行详细阐述。
正文内容：一、机械设计理论基础1.1.机械设计的定义和目的1.2.机械设计的基本原则1.3.机械设计中的材料力学知识1.4.机械设计中的运动学原理1.5.机械设计中的热力学原理二、机械元件设计2.1.机械元件的种类和功能2.2.机械元件的设计和选型2.3.机械元件的标准化和规范2.4.机械元件的连接和传动2.5.机械元件的性能测试和评估三、机械装配设计3.1.机械装配的基本原理3.2.机械装配的设计方法和步骤3.3.机械装配的尺寸链和公差设计3.4.机械装配的配合原理和设计要求3.5.机械装配的检测和质量控制四、机械设计软件应用4.1.机械设计软件的分类和特点4.2.机械设计软件的基本操作和功能4.3.机械设计软件的参数化建模4.4.机械设计软件的装配和运动分析4.5.机械设计软件在实际工程中的应用五、机械设计的前沿技术5.1.机械设计中的3D打印技术5.2.机械设计中的仿生学应用5.3.机械设计中的智能控制技术5.4.机械设计中的虚拟现实技术5.5.机械设计中的物联网应用总结：专升本机械设计基础A卷（二）是一个考察机械工程专业知识和技能的重要考卷。
本文从机械设计理论基础、机械元件设计、机械装配设计、机械设计软件应用和机械设计的前沿技术等五个大点进行了详细阐述。
通过对这些内容的学习和理解，考生可以更好地应对该考卷，提高自己的机械设计水平。
机械设计基础练习题A
机械设计基础练习题A一、选择题1. 非周期性速度波动。
A. 用飞轮调节B. 用调速器调节C. 不需要调节D. 用飞轮和调速器双重调节2. 渐开线标准齿轮的根切现象，发生在。
A. 模数较大时B. 模数较小时C. 齿数较少时D. 齿数较多时3. 标准斜齿圆柱齿轮传动中，查取齿形系数Y F数值时，应按。
A. 法面模数m nB. 齿宽bC. 实际齿数ZD. 当量齿数Z v4.带传动的打滑现象首先发生在。
A．大带轮上 B．小带轮上 C．主动轮上 D．从动轮上5. 带传动在工作时产生弹性滑动，是由于。
A. 包角α1太小B. 初拉力F0太小C. 紧边与松边拉力不等D. 传动过载6. 在一定转速下、要减轻滚子链传动的不均匀性和动载荷，应该。
A. 增大节距P和增加齿数Z1B. 增大节距P和减小齿数Z1C. 减小节距P和减小齿数Z1D. 减小节距P和增加齿数Z17. 转轴弯曲应力σb的应力循环特性为。
A. r=－1B. r=0C. r= +1D. －1<r<+18. 在下列四种型号的滚动轴承中，只能承受径向载荷的是。
A. 6208B. N208C. 30208D. 512089、对于一组同型号的滚动轴承，在同一条件下运转，能达到或超过该轴承基本额定寿命的可靠度为（）。
A.99％B.90％C.80％D.50％10、链条的基本参数是（）。
A.链节数B.链条齿数C. 节距D. 转向11、平键的截面尺寸b h确定一般是取决于( )。
A.键的强度B. 所承受的载荷C.被连接的轴径D. 连接宽度12、传动比不等于1的带传动，当工作能力不足时，传动带将首先在（）打滑。
A. 大轮上B.小轮上C.主动轮上D.从动轮上13、一对渐开线直齿圆柱齿轮连续传动条件是（）。
A. Z1=Z2 B m1=m2, 12αα= C.1ε≥ D.12ββ=-14、曲柄摇杆机构中具有急回运动性质的构件是（ ）。
A.曲柄B. 连杆C. 摇杆D. 机架15、齿轮传动的齿根弯曲疲劳强度计算是针对（ ）失效。
机械设计基础a卷
系别 机电系 专业 班级 姓名 学号 成绩 …………………………密……………………………封……………………………线…………………………一、填空题：（每题2分，共20分）1、平面机构中，一个高副引入__ 个约束，一个低副引入 ___个约束。
2、曲柄滑块机构，当曲柄为主动件时，可将 运动转换成 运动。
3、凸轮机构从动件的运动规律是由 决定的，图解法设计凸轮常采用 。
4、三角螺纹常用于 ，梯形螺纹常用于 。
5、键联接的作用是实现轴和轴上零件的 ，键的载面尺寸按 的大小从标准中查取。
6、链传动是 传动，链的长度用节数表示，一般选用 。
7、螺纹联接件材料按机械性能分成等级，六角螺栓上有5.8数字， 此螺栓材料的抗拉强度极限B σ= ，屈服极限S σ= 。
8、直齿圆柱齿轮正确啮合的条件是 ，外啮合斜齿圆柱齿轮正确啮合的条件是 。
9、按摩擦性质不同，轴承分为 和 两大类。
10、6209轴承的内径是 mm ，一轴段的直径为40mm ，如安装此类轴承，其代号应是 。
二、判断题：（每题2分，共10分）1、齿轮的接触疲劳强度是由齿轮的什么参数决定的 （ ）。
A 、模数B 、齿数C 、分度圆直径D 、压力角2、一轴承经计算其基本额定寿命为5000小时，工作5000小时后 （ ） 。
A 、发生破坏的可能性为10%B 、将发生破坏，必须立即更换C 、发生破坏的可能性为90%D 、已发生破坏3、被联接件机体较厚，又需经常拆卸的螺纹联接，应采用 （ ）。
A 、螺栓联接B 、螺钉联接C 、双头螺柱联接D 、铰制孔联栓联接4、蜗杆头数和蜗杆传动效率及自锁性之间的关系是 ( )。
A 、头数多，效率高，自锁性好B 、头数多，效率低，自锁性好C 、头数少，效率高，自锁性差D 、头数少，效率低，自锁性好5、带传动工作时产生弹性滑动是因为 （ ）。
系别机电系专业班级姓名学号成绩…………………………密……………………………封……………………………线…………………………A、带的预紧力不够B、带的紧边和松边拉力不等C、带绕过带轮时有离心力D、带和带轮间摩擦力太小三、简答题：（ 10分）1、按轴受载荷的不同，分为哪三类，自行车前轴、后轴、中轴分别属于哪一类？四、分析计算题：（60分）1、（10分）试绘制如图所示的偏心轮滑块机构的运动简图。

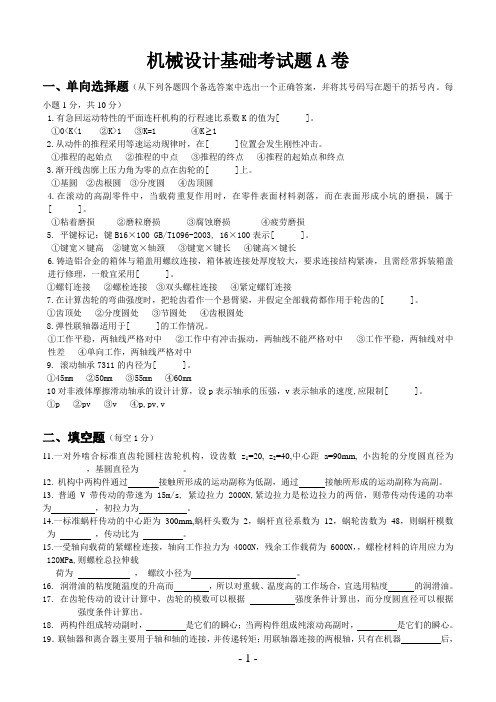

机械设计基础考试题A卷
机械设计基础考试题A卷一、单向选择题（从下列各题四个备选答案中选出一个正确答案，并将其号码写在题干的括号内。
每小题1分，共10分）1.有急回运动特性的平面连杆机构的行程速比系数K的值为[ ]。
①0<K<1 ②K>1 ③K=1 ④K 12.从动件的推程采用等速运动规律时，在[ ]位置会发生刚性冲击。
①推程的起始点②推程的中点③推程的终点④推程的起始点和终点3.渐开线齿廓上压力角为零的点在齿轮的[ ]上。
①基圆②齿根圆③分度圆④齿顶圆4.在滚动的高副零件中，当载荷重复作用时，在零件表面材料剥落，而在表面形成小坑的磨损，属于[ ]。
①粘着磨损②磨粒磨损③腐蚀磨损④疲劳磨损5. 平键标记：键B16×100 GB/T1096-2003, 16×100表示[ ]。
①键宽×键高②键宽×轴颈③键宽×键长④键高×键长6.铸造铝合金的箱体与箱盖用螺纹连接，箱体被连接处厚度较大，要求连接结构紧凑，且需经常拆装箱盖进行修理，一般宜采用[ ]。
①螺钉连接②螺栓连接③双头螺柱连接④紧定螺钉连接7.在计算齿轮的弯曲强度时，把轮齿看作一个悬臂梁，并假定全部载荷都作用于轮齿的[ ]。
①齿顶处②分度圆处③节圆处④齿根圆处8.弹性联轴器适用于[ ]的工作情况。
①工作平稳，两轴线严格对中②工作中有冲击振动，两轴线不能严格对中③工作平稳，两轴线对中性差④单向工作，两轴线严格对中9. 滚动轴承7311的内径为[ ]。
①45mm②50mm③55mm④60mm10对非液体摩擦滑动轴承的设计计算，设p表示轴承的压强，v表示轴承的速度,应限制[ ]。
①p②pv③v④p,pv,v二、填空题（每空1分）11.一对外啮合标准直齿轮圆柱齿轮机构，设齿数z1=20, z2=40,中心距a=90mm, 小齿轮的分度圆直径为__________，基圆直径为__________。
12.机构中两构件通过接触所形成的运动副称为低副，通过接触所形成的运动副称为高副。
机械设计基础 试卷A及参考答案
《机械设计基础》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分，共20分）1.构件是机器的__________单元体；零件是机器的__________单元体；部件是机器的 __________单元体。
2.机构具有确定运动的条件是且。
3.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1)当取c杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。
4.带传动的主要失效形式是__________与__________。
5.为保证四杆机构良好的机械性能，___________不应小于最小许用值。
6.平面运动副可分为__________和__________，低副又可分为__________和__________。
7.在蜗轮齿数不变的情况下，蜗杆的头数__________，则传动比就__________。
8.螺纹按照其用途不同，一般可分为__________和__________两大类。
9.滑动轴承中所选用的润滑油，其粘度越大，则其承载能力越__________。
10.链传动和带传动都属于__________传动。
二、选择题（每题2分，共20分）1.机构具有确定相对运动的条件是()A、机构的自由度数目等于主动件数目B、机构的自由度数目大于主动件数目C、机构的自由度数目小于主动件数目D、机构的自由度数目大于等于主动件数目2.闭式硬齿面齿轮传动的主要失效形式是（）A、齿面胶合B、轮齿疲劳折断C、齿面磨粒磨损D、轮齿过载折断3.在普通圆柱蜗杆传动中，若其他条件不变而增加蜗杆头数，将使（）。
Ａ、传动效率提高Ｂ、蜗杆强度提高Ｃ、传动中心距增大Ｄ、蜗杆圆周速度提高4.链传动属于()传动。
Ａ、摩擦传动；Ｂ、啮合传动；Ｃ、两者均不是。
5.两个构件之间以线或点接触形成的运动副，称为（)。
Ａ、低副Ｂ、高副Ｃ、移动副Ｄ、转动副6.()是齿轮最主要的参数。
机械基础期末考试a卷试题及答案
机械基础期末考试a卷试题及答案一、选择题（每题2分，共40分）1. 机械设计的基本要求不包括以下哪项？A. 实用性B. 经济性C. 安全性D. 美观性答案：D2. 下列哪种传动方式不属于机械传动？A. 链传动B. 带传动C. 液压传动D. 齿轮传动答案：C3. 下列哪种材料不属于金属？A. 钢B. 铝C. 玻璃D. 铜合金答案：C4. 下列哪个机构属于间歇运动机构？A. 螺旋机构B. 摆动机构C. 齿轮机构D. 槽轮机构答案：D5. 下列哪种键连接方式属于松键连接？A. 平键连接B. 半圆键连接C. 楔键连接D. 花键连接答案：A6. 下列哪种摩擦属于滑动摩擦？A. 滚动摩擦B. 静摩擦C. 动摩擦D. 粘滞摩擦答案：C7. 下列哪种润滑方式属于液态润滑？A. 油润滑B. 脂润滑C. 固态润滑D. 气体润滑答案：A8. 下列哪种机械零件不属于连接件？A. 螺栓B. 键C. 齿轮D. 轴承答案：C9. 下列哪种机构可以实现快速返回？A. 双曲柄机构B. 摆动机构C. 齿轮机构D. 槽轮机构答案：D10. 下列哪种机械原理不属于机械能守恒原理？A. 动能定理B. 势能定理C. 功率定理D. 能量守恒定律答案：D二、填空题（每题2分，共20分）1. 机械设计的基本原则是：实用、安全、经济、可靠、美观。
2. 机构是由若干个构件组成的，能够实现一定运动要求的组合。
3. 齿轮传动的主要优点是：传动比准确、传动平稳、传动效率高、使用寿命长。
4. 润滑的作用是降低摩擦、减少磨损、冷却、防锈。
5. 金属材料的力学性能主要包括：强度、韧性、塑性、硬度。
6. 螺旋传动的特点是：自锁性好、传动平稳、传动效率低。
7. 连接件的主要作用是：连接、固定、传递力。
8. 机械能守恒原理是指：在机械系统中，机械能的总量保持不变。
9. 间歇运动机构是指：在运动过程中，能够实现周期性停歇的机构。
10. 机械零件的失效形式主要有：断裂、磨损、变形、疲劳。
(完整)专升本机械设计基础A卷
(完整)专升本机械设计基础A卷《机械设计基础》模拟试卷（A)一、单项选择（每小题2分，共20分）1、闭式软齿面齿轮传动一般先按（）设计。
A。
齿根弯曲疲劳强度 B.齿面接触疲劳强度 C.齿面磨损 D.齿面胶合2、对齿面硬度≤350HBS的一对齿轮传动，选取齿面硬度时应使（ )。
A.小齿轮齿面硬度〈大齿轮齿面硬度 B。
小齿轮齿面硬度=大齿轮齿面硬度C.小齿轮齿面硬度>大齿轮齿面硬度D.小齿轮齿面硬度≤大齿轮齿面硬度3、齿轮弯曲强度计算中的齿形系数与（）无关.A.模数mB.齿数z C。
压力角a D.变位系数x4、当两个被联接件之一太厚，不易制成通孔，且不需要经常装拆时，往往采用( ).A. 螺栓联接 B。
双头螺柱联接 C。
螺钉联接 D. 紧定螺钉联接5、机构的最小传动角 min可能发生在位置之处。
A．主动曲柄与连杆二次共线 B．主动曲柄与连架杆二次共线 C．主动曲柄与摇杆二次共线 D．主动曲柄与机架二次共线6、机构传力性能的好坏能用来衡量.A．载荷角 B．极位夹角 C．传动角 D．摆角7、一对圆柱齿轮传动，经校核得知满足接触强度，而不满足弯曲度时，可以采取（ )。
A．保持中心距不变增大模数 B．增大齿数C．增大中心距 D．提高齿面硬度8．凸轮机构的从动件作等加速等减速运动时，产生（）冲击。
A．刚性 B．没有 C．柔性 D．不确定9、普通平键联接传递动力是靠_______。
A．两侧面的摩擦力B．两侧面的挤压力C．上下面的挤压力D．上下面的摩擦力10、凸轮机构中，基圆半径是指凸轮转动中心到_______半径。
A．理论轮廓线上的最大B．实际轮廓线上的最大C．实际轮廓线上的最小 D．理论轮廓线上的最小二、填空题（每空1分, 共22分）1、三角带C2800的含义是C指带的____________，而2800是指带的____________.2、常用于联接的螺纹是____________，常用于传动的螺纹是____________。
机械设计基础试卷(A卷)及答案
机械设计基础试卷（A卷）系别：班级：学号：姓名：本试卷共页，满分100分，考试时间100分钟，命题教师：使用班级：一、判断题：正确的打符号√，错误的打符号×。
（每题2分，共20分）1.曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。
( )2.在运动副中，高副是点接触，低副是线接触。
( )3.若力的作用线通过矩心，则力矩为零。
( )4.平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。
( )5.在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。
( )6.在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。
( )7.渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。
( )8.平键的工作面是两个侧面。
( )9.将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。
( )10. 螺纹中径是螺纹的公称直径。
（）二、单项选择题：（每题２分，共16分）1．作用在刚体上的二力平衡条件是( )。
A．大小相等、方向相反、作用线相同、作用在两个相互作用物体上B．大小相等、方向相反、作用线相同、作用在同一刚体上C．大小相等、方向相同、作用钱相同、作用在同一刚体上D．大小相等、方向相反、作用点相同2．下列机构中，不属于间歇机构的是( )。
A．棘轮机构B．槽轮机构C．齿轮机构D．不完全齿轮机构3．A，B、C点分别作用10kN、40kN，30 kN的力，方向如图1所示，则1-1截面和2-2截面的轴力为( )。
A．10KN，-30KN B．-10KN，30KNC．-10KN，40KN D．10KN，-40KN图14．平面四杆机构无急回特性时，行程速比系数( )。
A．大于1 B．小于1C．等于15．在轮系中加入惰轮可改变轮系的（）。
A．传动比B．转向C．转向和传动比6．两轴在空间交错90º的传动，如已知传动比较大，则宜选用( )。
A．直齿圆柱齿轮传动B．斜齿圆柱齿轮传动C．圆锥齿轮传动D．蜗轮蜗杆传动7．键的截面尺寸b×h主要是根据( )来选择。
武汉大学-动力与机械学院《机械设计基础》试卷A(附参考答案)
武汉大学动力与机械学院《机械设计基础》试卷(A)班级：__________ 学号：___________ 姓名：___________ 成绩：___________一、填空题：（每空1分，共15分。
把答案填在题中横线上）1、机构具有确定运动的条件是其自由度数。
2、在铰链四杆机构中，双曲柄机构的最短杆与最长杆长度之和其余两杆长度之和。
3、行程速比系数K取决于极位夹角，极位夹角θ越大，行程速比系数K越_____________。
4、凸轮机构常用运动规律中，运动规律会引起冲击，所以只宜于低速场合。
5、我国齿轮标准规定,标准压力角α= 对于斜齿轮来说,其面上的摸数为标准值。
6、在常用螺纹中,效率最低、自锁性最好的螺纹是螺纹。
7、在平键联接中，静联接应校核强度。
8、飞轮主要用以调节速度波动;轴向尺寸较大的回转件不平衡时应进行平衡。
9、为了使蜗杆传动能自锁,应选用头蜗杆。
10、V带传动比不恒定主要是由于存在的影响。
而链传动由于效应，瞬时链速和瞬时传动比也都是变化的。
11、按受载分，自行车的前轮轴是轴。
二、单项选择题：（每小题2分，共30分。
）1、图示机构，自由度F=（）。
A 0B 1C 22、在曲柄摇杆机构中，为提高机构的传力性能，应该（）。
A. 增大传动角γB. 减小传动角γC. 增大压力角αD. 减小极位夹角θ3、有一减速装置由带传动、链传动和齿轮传动组成，其安排顺序以方案（）为好。
A 带传动→齿轮传动→链传动B 链传动→齿轮传动→带传动C 带传动→链传动→齿轮传动 D链传动→带传动→齿轮传动主考老师：乐滨郭菁系主任签字：4、为使凸轮实际轮廓不变尖或相交，设计时应保证滚子半径r 和理论轮廓最小曲率半径ρmin 的关系是 。
A r ﹥ρminB r=ρminC r ﹤ρminD 都不是。
5、带传动设计时，主要应防止（ ）。
A 弹性滑动 B 打滑 C 磨损 D 静载拉断6、链条由于静强度不够而被拉断，多发生在 情况下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A
C
B
F
专业《机械设计基础》试题参考答案
一、选择题：
1－5：BCBDC 6－10：DBDDD
二、填空题：
1．弯矩，转矩
2．深沟球轴承，17
3．大于，大齿轮齿宽b2
4．两侧面，上下面
5．基孔，基轴
6．静应力，变应力，循环变应力
7．三角形螺纹，梯形螺纹，锯齿形螺纹
8．开式传动，闭式传动
9．齿面接触强度
10．齿轮轴
三、简答题：
1．螺栓联接、螺钉联接、双头螺柱联接、紧定螺钉联接。
2．降低螺栓总拉伸载荷的变化范围；
改善螺纹牙间的载荷分布；
减小应力集中；
避免或减小附加应力。
3．闭式蜗杆传动的功率损耗包括三部分：轮齿啮合的功率损耗，轴承中摩擦损耗和搅动箱体内润滑油的油阻损耗。
4．适于中心矩较大的场合；……………1分
带具有良好的扰性，可缓和冲击、吸收振动；……………1分
过载时带与带轮间会出现打滑，打滑虽使传动失效，当可防止损坏其他零件；…………2分
结构简单、成本低廉……………1分
5．链板疲劳破坏；……………1分
滚子套筒的冲击疲劳破坏；……………1分
销轴与套筒的胶合；……………1分
链条铰链磨损；……………1分
过载拉断。
……………1分
6．调心球轴承、调心滚子轴承、圆锥滚子轴承、推力球轴承、深沟球轴承、角接触球轴承、推力圆柱滚子轴承、圆柱滚子轴承、滚针轴承等。
……………0.5分
四解：根据受力分析：
F AB= F BC
F AB F BC
F=2F AB cosα
F AB=F/2cosα
=130KN/2cos30
=75.58KN
F
AB杆：σmax=N/A=4F AB/πD2
=4×75.58/(3.14×302)
=106.97MPa
＜[σ1]=160MP
AB杆满足强度要求；
BC杆：σmax=N/A=4F BC/πD2
=4×75.58/(3.14×402)
=60.18MPa
＜[σ+]=160MPa
BC杆满足强度要求。
五：
危险截面是：截面B。
六：
1左、右两边轴承端盖均无调整垫片
2左边轴承内圈固定错误，轴肩高过内圈高度
3键过长
4齿轮轮毂的长度要长过与其配合的轴段的长度1－2mm 5套筒高度高过右边轴承内圈的高度
6右边轴承端盖与轴要留有间歇
7右边轴承端盖与轴间要有密封圈
8和右端轴承相配合的轴端作成阶梯轴，便于装拆
9两端的轴承要设有挡油环
10联轴器没有周向定位。
