利用Photoshop和ArcGIS快速矢量化地震灾害点信息
arcgis栅格提取矢量
arcgis栅格提取矢量一、引言ArcGIS是一款功能强大的地理信息系统软件，其中栅格和矢量数据是两个最基本的数据类型。
在实际应用中，我们经常需要将矢量数据转换成栅格数据进行分析和处理。
本文将介绍如何使用ArcGIS进行栅格提取矢量。
二、栅格和矢量数据的区别1. 栅格数据栅格数据是由像素组成的网格形式的数据，每个像素都有一个数值代表某种属性或特征。
例如，数字高程模型（DEM）就是一种常见的栅格数据类型。
2. 矢量数据矢量数据则是由点、线、面等几何要素组成的空间信息，每个要素都有自己的属性信息。
例如，道路、河流等都可以用线要素表示。
3. 区别栅格和矢量数据在表达方式上存在明显差异。
栅格数据以像素为单位表达地理信息，而矢量数据则以几何要素为单位表达地理信息。
此外，在处理方式上也存在差异，例如在进行空间分析时，使用栅格模型可以更好地处理连续性变化问题。
三、ArcGIS中的栅格提取矢量方法1. 确定提取区域首先需要确定需要提取哪个区域的矢量数据。
可以使用ArcMap中的“放大镜”工具进行缩放和移动，找到需要提取的区域。
2. 转换矢量数据为栅格数据在ArcMap中，可以使用“Conversion Tools”中的“From Feature to Raster”工具将矢量数据转换为栅格数据。
该工具需要输入转换后的栅格图层名称、输出路径、像元大小等参数。
需要注意的是，转换后的栅格图层分辨率和精度会受到像元大小和源矢量数据分辨率的影响。
3. 栅格提取矢量在转换完成后，可以使用“Spatial Analyst Tools”中的“Extraction”工具对栅格图层进行提取。
该工具支持多种提取方法，包括点值、线值、多边形等。
例如，在进行面值提取时，需要输入源栅格图层和目标面要素，并选择提取方法（例如最小值、最大值等）。
该工具还支持多个栅格图层之间进行合并或裁剪操作。
四、实例演示以DEM为例，演示如何将DEM数据转换为栅格数据，并对其进行面值提取。
ArcGIS栅格数据与矢量数据的转换
ArcGIS栅格数据与矢量数据的转换引言概述：ArcGIS是一款功能强大的地理信息系统软件，其中重要的功能之一是对栅格数据和矢量数据进行转换。
栅格数据和矢量数据是地理信息系统中最常用的两种数据类型，它们各自具有独特的特点和应用场景。
本文将详细探讨ArcGIS中栅格数据与矢量数据的转换方法和技巧。
正文内容：1. 栅格数据转换为矢量数据1.1 栅格数据转换为点矢量数据1.1.1 使用栅格转点工具将栅格数据转换为点矢量数据1.1.2 对转换后的点矢量数据进行属性编辑和符号设置1.1.3 导出点矢量数据为矢量文件格式（如shapefile）1.2 栅格数据转换为线矢量数据1.2.1 使用栅格转线工具将栅格数据转换为线矢量数据1.2.2 对转换后的线矢量数据进行属性编辑和符号设置1.2.3 导出线矢量数据为矢量文件格式（如shapefile）1.3 栅格数据转换为面矢量数据1.3.1 使用栅格转多边形工具将栅格数据转换为面矢量数据1.3.2 对转换后的面矢量数据进行属性编辑和符号设置1.3.3 导出面矢量数据为矢量文件格式（如shapefile）2. 矢量数据转换为栅格数据2.1 点矢量数据转换为栅格数据2.1.1 使用点转栅格工具将点矢量数据转换为栅格数据2.1.2 对转换后的栅格数据进行属性编辑和符号设置2.1.3 导出栅格数据为栅格文件格式（如TIFF）2.2 线矢量数据转换为栅格数据2.2.1 使用线转栅格工具将线矢量数据转换为栅格数据2.2.2 对转换后的栅格数据进行属性编辑和符号设置2.2.3 导出栅格数据为栅格文件格式（如TIFF）2.3 面矢量数据转换为栅格数据2.3.1 使用面转栅格工具将面矢量数据转换为栅格数据2.3.2 对转换后的栅格数据进行属性编辑和符号设置2.3.3 导出栅格数据为栅格文件格式（如TIFF）3. 栅格数据与矢量数据之间的转换技巧3.1 数据预处理3.1.1 对栅格数据进行重采样、裁剪、镶嵌等预处理操作3.1.2 对矢量数据进行投影、拓扑处理等预处理操作3.2 数据转换参数设置3.2.1 在转换过程中设置合适的分辨率、像素类型等参数3.2.2 考虑数据精度和精度损失问题，选择适当的转换方法3.3 数据后处理3.3.1 对转换后的数据进行质量检查和修正3.3.2 对转换后的数据进行符号设置和样式调整总结：通过本文的介绍，我们了解了ArcGIS中栅格数据与矢量数据的转换方法和技巧。
应用MAPGIS进行地质图矢量化流程详解
应用MAPGIS进行地质图矢量化流程详解编著：刘金刚MAPGIS简介它是我国自主研制开发的地理信息系统，是全球唯一的搭建式GIS数据中心集成开发平台，实现遥感处理与GIS完全融合，支持空中、地上、地表、地下全空间真三维一体化的GIS开发平台，广泛应用于地质勘探、矿产管理、生态监测、环境保护、土地管理、环境地质灾害预测、城市建设、地下管网等方面。
0前言当下，行业竞争日益激烈，招投标成为企业取得业务、延续命脉的重要来源，不仅要能制作出详实可行的投标书，更要使用专业软件制作出漂亮的地质图件从而在竞争脱颖而出，是每一个地质人员必须掌握的安身立命的业务能力之一。
1制图的程序制图流程使制图工作有条不紊地进行，避免由于操作过程混乱导致最终结果的不可利用。
1.1 制图流程1.2 准备工作在进行地质制图之前,应做好相应的制图资料准备,加快地质制图的过程。
(1)扫描图件（尽量平整）选取分辨率为300，TIFF或JPEG保存，用JPEG时质量因子选75以上（PS保存时，品质8以上）---新建文件夹（如地形地质图）---将扫描图片及后续的图形编辑文件都放入此文件夹---可将该文件夹设置为工作目录；(2)将扫描图片经PHOTOSHOP旋转水平---清晰化处理主要是亮度、对比度（如果非彩色图，可以转换为灰度图）---保存为TIFF格式或其它；1.3图像配准 1.3.1生成标准图框①“实用服务”模块→投影变换→系列标准图框→用键盘生成矩形图框，出现以下对话框：②以光栅图内图廓左下角X 及Y 值作为起始公里值，以内图廓右上角X 及Y 坐标值作为结束公里值，单位为公里。
原图左下角X 及Y 坐标值为：X=527.65；Y=4084.6；原图右上角X 及Y 坐标值为： X=528.60；Y=4085.90；③“坐标系”选“国家坐标系”，“矩形分幅方法”选“任意公里矩形分幅”④X 坐标值前两位38为3度带带号，原图比例尺为1:2000，网格间距xd 及yd 均为0.2，网格线类型选“绘制实线坐标线”，点参数---注释高度宽度都选 3。

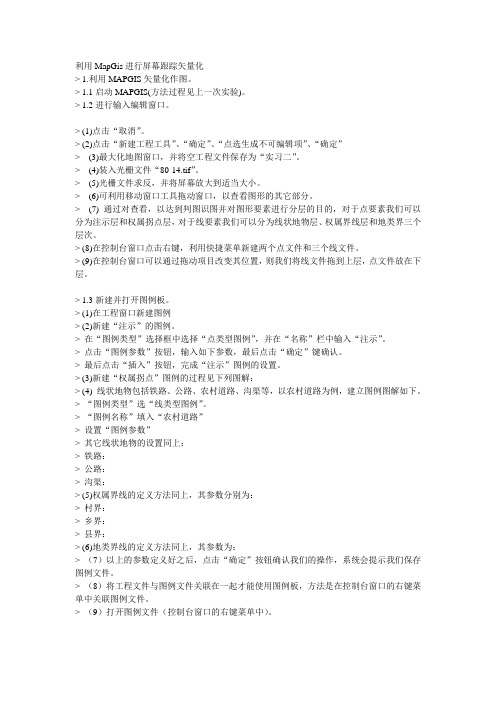

mapgis自动矢量化步骤
> (9)在控制台窗口可以通过拖动项目改变其位置，则我们将线文件拖到上层，点文件放在下层。
> 1.3新建并打开图例板。
> (1)在工程窗口新建图例
> (2)新建“注示”的图例。
>在“图例类型”选择框中选择“点类型图例”，并在“名称”栏中输入“注示”。
>（3）启动输入相应点的功能。
>（4）在地图口点击输入点。
>用同样的方法输入其它类型的点状要素。
>经过以上步聚完成所有栅格数据的矢量化工作。
>（6）以矢量化县界为例，首先通过窗口操作找到县界。
>将光标放在要矢量化线的起始位置后，按F8加一点。
>之后在光栅图像的县界上点击鼠标左键进行矢量跟踪。
>至到跟踪完所有的权属界线后，同样的方法矢量化线状地物和地类界线。
> 1.5矢量化点状要素
>（1）选中要矢量化的点文件，设为当前可编辑。
>（2）在图例板上选中要矢量化的点图例。
>点击“图例参数”按钮，输入如下参数，最后点击“确定”键确认。
>最后点击“插入”按钮，完成“注示”图例的设置。
> (3)新建“权属拐点”图例的过程见下列图解：
> (4)线状地物包括铁路、公路、农村道路、沟渠等，以农村道路为例，建立图例图解如下。
>“图例类型”选“线类型图例”。
>“图例名称”填入“农村道路”
>（9）打开图例文件（控制台窗口的右键菜单中）。
> 1.4光栅矢量化方法输入数据。
>（1）选中将要输入数据的层，将其设为当前可编辑。
ArcGIS栅格数据与矢量数据的转换
ArcGIS栅格数据与矢量数据的转换ArcGIS是一款功能强大的地理信息系统软件，它支持栅格数据和矢量数据的转换。
栅格数据是由像素组成的网格，每个像素都包含有关地理位置和属性的信息。
矢量数据则是由点、线和多边形等几何要素组成的地理对象。
在ArcGIS中，栅格数据和矢量数据之间的转换可以通过多种方法实现。
下面将详细介绍几种常用的转换方法。
1. 栅格数据转换为矢量数据：a. 打开ArcGIS软件，并加载栅格数据文件。
b. 在工具栏上选择"Conversion Tools"，然后选择"From Raster"。
c. 在弹出的菜单中选择"Raster to Polygon"工具。
d. 在工具对话框中，选择要转换的栅格数据文件，并指定输出的矢量数据文件名和位置。
e. 点击"OK"按钮开始转换过程。
f. 转换完成后，可以在ArcGIS中打开生成的矢量数据文件，查看转换结果。
2. 矢量数据转换为栅格数据：a. 打开ArcGIS软件，并加载矢量数据文件。
b. 在工具栏上选择"Conversion Tools"，然后选择"From Feature"。
c. 在弹出的菜单中选择"Feature to Raster"工具。
d. 在工具对话框中，选择要转换的矢量数据文件，并指定输出的栅格数据文件名和位置。
e. 根据需要设置栅格数据的分辨率、像元类型和处理方法等参数。
f. 点击"OK"按钮开始转换过程。
g. 转换完成后，可以在ArcGIS中打开生成的栅格数据文件，查看转换结果。
3. 栅格数据和矢量数据之间的互相转换：a. 打开ArcGIS软件，并加载要转换的数据文件。
b. 在工具栏上选择"Conversion Tools"，然后选择相应的转换工具。
ArcGIS栅格数据与矢量数据的转换
ArcGIS栅格数据与矢量数据的转换ArcGIS是一款功能强大的地理信息系统软件，它可以处理和分析各种类型的地理数据。
在ArcGIS中，栅格数据和矢量数据是两种常见的数据类型。
栅格数据是由像素组成的网格，每一个像素代表一个特定的值或者属性。
矢量数据则由点、线和面等几何要素组成，用于表示真实世界中的地理要素。
在实际应用中，有时需要将栅格数据转换为矢量数据，或者将矢量数据转换为栅格数据。
这样可以方便地进行不同类型数据之间的分析和处理。
下面将详细介绍ArcGIS中栅格数据与矢量数据的转换方法。
一、将栅格数据转换为矢量数据1. 打开ArcGIS软件并加载栅格数据首先，打开ArcGIS软件并创建一个新的地图文档。
然后，在“文件”菜单中选择“添加数据”选项，找到你要转换的栅格数据文件并加载它。
2. 创建矢量数据图层在加载栅格数据后，右键点击图层，在弹出的菜单中选择“数据”选项，然后选择“导出数据”选项。
在“导出数据”对话框中，选择一个输出位置和文件名，并确保选择“矢量化栅格”选项。
点击“确定”按钮开始转换过程。
3. 设置矢量化栅格参数在矢量化栅格对话框中，你可以根据需要设置不同的参数来控制转换结果。
例如，你可以选择矢量化的方法（点、线或者面），设置输出要素的属性和字段等。
完成参数设置后，点击“确定”按钮开始转换过程。
4. 查看转换结果转换完成后，你可以在地图文档中看到生成的矢量数据图层。
你可以通过双击图层来查看属性表和地理要素的详细信息。
此外，你还可以对矢量数据进行进一步的编辑和分析。
二、将矢量数据转换为栅格数据1. 打开ArcGIS软件并加载矢量数据首先，打开ArcGIS软件并创建一个新的地图文档。
然后，在“文件”菜单中选择“添加数据”选项，找到你要转换的矢量数据文件并加载它。
2. 创建栅格数据图层在加载矢量数据后，右键点击图层，在弹出的菜单中选择“数据”选项，然后选择“导出数据”选项。
在“导出数据”对话框中，选择一个输出位置和文件名，并确保选择“栅格化矢量”选项。
ArcGIS栅格数据与矢量数据的转换
ArcGIS栅格数据与矢量数据的转换ArcGIS是一款功能强大的地理信息系统软件，广泛应用于地理空间数据的管理、分析和可视化。
在ArcGIS中，栅格数据和矢量数据是两种常见的数据类型，它们分别以像素和几何对象的形式表示地理空间信息。
本文将详细介绍ArcGIS中栅格数据与矢量数据的转换方法。
一、栅格数据转矢量数据在ArcGIS中，将栅格数据转换为矢量数据可以更方便地进行空间分析和编辑。
以下是栅格数据转矢量数据的步骤：1. 打开ArcGIS软件，并加载需要转换的栅格数据。
2. 在ArcToolbox中选择Conversion Tools > From Raster > Raster to Polygon。
3. 在Raster to Polygon对话框中，选择需要转换的栅格数据作为输入栅格，并指定输出矢量数据的保存路径和名称。
4. 根据需要，可以设置转换参数，如字段名称、数据类型等。
5. 点击确定，开始执行栅格数据到矢量数据的转换。
6. 转换完成后，可以在ArcMap中查看和编辑生成的矢量数据。
二、矢量数据转栅格数据矢量数据转换为栅格数据可以更方便地进行空间分析和模型建立。
以下是矢量数据转换为栅格数据的步骤：1. 打开ArcGIS软件，并加载需要转换的矢量数据。
2. 在ArcToolbox中选择Conversion Tools > To Raster > Feature to Raster。
3. 在Feature to Raster对话框中，选择需要转换的矢量数据作为输入矢量，并指定输出栅格数据的保存路径和名称。
4. 根据需要，可以设置转换参数，如栅格单元大小、像素类型等。
5. 点击确定，开始执行矢量数据到栅格数据的转换。
6. 转换完成后，可以在ArcMap中查看和分析生成的栅格数据。
三、栅格数据与矢量数据的互相转换在某些情况下，我们需要在栅格数据和矢量数据之间进行互相转换。
ArcGIS栅格数据与矢量数据的转换
ArcGIS栅格数据与矢量数据的转换引言概述：ArcGIS是一款功能强大的地理信息系统软件，其中包含了栅格数据和矢量数据两种不同类型的数据。
栅格数据是以像素为基本单位的图像数据，而矢量数据则是以点、线、面等几何要素为基本单位的地理数据。
在实际应用中，有时需要将栅格数据转换为矢量数据，或者将矢量数据转换为栅格数据。
本文将详细介绍ArcGIS中栅格数据与矢量数据的转换方法。
一、栅格数据转换为矢量数据1.1 使用栅格转矢工具- 在ArcGIS软件中，可以使用栅格转矢工具将栅格数据转换为矢量数据。
- 该工具可以将栅格数据中的像素值转换为矢量数据中的点、线、面等几何要素。
- 用户可以根据需要选择转换的精度和输出格式，以获得符合要求的矢量数据。
1.2 手动绘制矢量要素- 如果栅格数据比较简单且数量较少，用户也可以选择手动绘制矢量要素的方式进行转换。
- 在ArcGIS中，可以使用编辑工具手动绘制点、线、面等矢量要素，并将其保存为矢量数据。
- 这种方式适合于对转换结果有特定要求或需要进行后续编辑的情况。
1.3 使用栅格分类工具- 对于包含分类信息的栅格数据，可以使用栅格分类工具将其转换为矢量数据。
- 该工具可以根据不同的像素值将栅格数据分类，并生成相应的矢量要素。
- 用户可以根据需要进行分类设置和调整，以获得符合实际需求的矢量数据。
二、矢量数据转换为栅格数据2.1 使用矢量转栅格工具- 在ArcGIS软件中，可以使用矢量转栅格工具将矢量数据转换为栅格数据。
- 用户可以选择转换的栅格分辨率、填充方式和输出格式，以获得符合要求的栅格数据。
- 这种方式适合于需要将矢量数据用于栅格分析或制图的情况。
2.2 根据属性字段转换- 对于包含属性信息的矢量数据，用户还可以根据属性字段将其转换为栅格数据。
- 在ArcGIS中，可以通过属性字段的值来确定栅格像元的属性值，从而生成对应的栅格数据。
- 这种方式适合于需要将矢量数据中的属性信息转换为栅格数据的情况。
arcgis作业步骤 使用arcgis对遥感图进行配准矢量化及其裁剪
首先叠加这个大家都懂的吧用erdas然后arcgis一、配准：1.添加“georeferencing工具栏”（方法：工具栏空白处右击选择）2.加载有经纬网的地图或者其他图像，并取消Georeferencing下的auto adjust的选择3.输入控制点：点击--找到一个点，先左击确定，再右击输入该点真实坐标（至少4个控制点）4.查看控制点信息：Transformation: adjust—residual(残差)出现—删除残差大的控制点如果看不到图像了就在图名右击—Zoom to layer5.保存配准后的图像（2种方法）（1）georeferencing—rectify(纠正)—坐标加在生成的图像上（2）georeferencing—update georeferencing—坐标加在原图上将此图删除加入已经配准后的图二、矢量化：1、点击此图标—再打开的页面内点击File—new—建立new_shapefile2、回到arcmap 在layer中加入刚刚创建的面（现在arcmap中有两个图层已配准的和刚刚创建的new_shapefile3、确保“editor工具栏”显示/添加“editor工具栏”（同“georeferencing工具栏”的添加）4、editor—start editing用将所研究的区域画出来—画完后save edits—stop editing三、定义投影投影转换1、定义投影—加地理坐标系统Arctoolbox→Data Management Tools→Projections and Transformations→Define Projection如果第二行是unknown—点击—选select—world—确定—ok2、回到Arctoolbox→Data Management Tools→Projections and Transformations→feature—project—第四行点击后面那个图标—import加入刚刚的new_shapefile—ok生成四、裁剪1、在arcmap中将矢量化的研究区转化为30m的栅格，直接在arcmap中裁剪。
2024版ArcGIS保姆级教程3如何提取要素
提取完成后，可以在地图视图中 查看提取的要素，同时也可以在 属性表中查看其属性信息。
通过目视检查或空间分析等方法 验证提取结果的准确性和完整性。
05 结果验证与优化 调整
结果验证方法与步骤
目视检查
通过目视检查提取的要素是否与预期相符，包括要素的形 状、大小和位置等。
01
属性表检查
打开提取结果的属性表，检查属性字段 的值是否正确，如名称、类型、面积等。
基于地理处理工具的提取方法
使用“提取”工具
在“地理处理”工具箱中，可以使用“提取”工具来根据 属性或空间位置提取要素。
使用“分析工具”中的提取方法
在“分析工具”工具箱中，提供了多种基于属性和空间位 置的要素提取方法，如“提取值到点”、“多值到点”、 “点距离”等。
使用自定义脚本
通过编写Python或ArcPy脚本，可以实现自定义的要素提 取逻辑和流程，满足特定的业务需求。
数据导入方法与步骤
导入方法：通过ArcGIS的"添加数据"功能，将数 据导入到地图文档中。
01
导入步骤
02
04
2. 点击"添加数据"按钮，在弹出的对话框中选 择要导入的数据文件。
05
3. 根据数据类型和格式，选择正确的导入 选项。
1. 打开ArcGIS，创建一个新的地图文档。
03
06
4. 点击"添加"按钮，将数据导入到地图文 档中。
数据检查与预处理
数据检查
在导入数据后，需要对数据进行检查，以确保数据的完整性和准确性。可以使用 ArcGIS的数据检查工具，如拓扑检查、属性表检查等。
预处理
根据需要对数据进行预处理，如投影转换、坐标系设置、数据裁剪、数据合并等。这些 操作可以在ArcGIS的数据管理工具中找到。
