SSR-30DA单相交流固态继电器

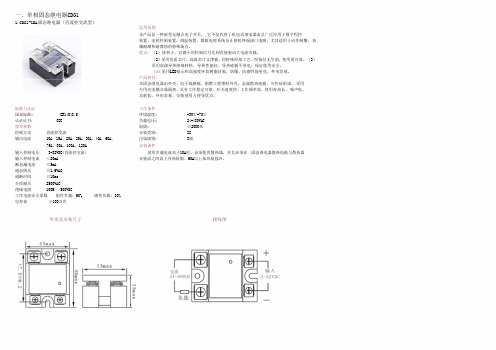

单相固态继电器CDG1 [1]
![单相固态继电器CDG1 [1]](https://img.taocdn.com/s3/m/3c1da79fbceb19e8b8f6bae0.png)
一、单相固态继电器CDG11.CDG1-1DA固态继电器（直流控交流型）适用范围本产品是一种新型无触点电子开关，,它不仅代替了机电式继电器而且广泛应用于数字程控装置、电机控制装置、调温装置、数据处理系统及计算机终端接口电路，尤其适用于动作频繁， 防爆耐潮和耐腐蚀的特殊场合。
优点：（1）体积小，以微小的控制信号达到直接驱动大电流负载。
（2）采用优质芯片，高级芯片支撑板，经特殊焊接工艺，焊接层无空洞，使用更可靠。
（3）采用高级导热绝缘材料，导热性能好，导热底板不带电，保证使用安全。
（4）采用LED指示和高强度环氧树脂封装，防爆、防潮性能更佳，外形美观。
产品特征：本固态继电器由外壳、电子线路板、阻燃工程塑料外壳、金属散热底板、可控硅组成。
采用专用光电耦合器隔离，具有工作稳定可靠、开关速度快、工作频率高、使用寿命长、噪声低、功耗低、外形美观、安装使用方便等优点。
标准与认证 工作条件国家标准: GB14048.5 环境温度: -30℃-70℃认证证书： CCC 负载电压: 24-480VAC技术参数 海拔: ≤2000米控制方式 直流控交流 安装类别: II输出电流 10A、15A、20A、25A、30A、40A、60A、 污染级别: 3级75A、80A、100A、120A 安装条件输入控制电压 3-32VDC(直流控交流) 使用负载电流高于10A时，必须使用散热器，并且必须在 固态继电器散热低板与散热器输入控制电流 ＜20mA 安装面之间涂上导热硅脂，60A以上加风扇强冷。
断态漏电流 ≤5mA通态降压 ≤1.6VAC通断时间 ≤10ms介质耐压 2500VAC绝缘电阻 100M /500VDC工作电流安全系数 阻性负载：60% 感性负载：30%电寿命 ≥100万次外形及安装尺寸 接线图2.CDG1-1AA固态继电器（交流控交流型）适用范围本产品是一种新型无触点电子开关，,它不仅代替了机电式继电器而且广泛应用于数字程控装置、电机控制装置、调温装置、数据处理系统及计算机终端接口电路，尤其适用于动作频繁， 防爆耐潮和耐腐蚀的特殊场合。
固态继电器的使用注意事项
单相固态继电器1. 控制回路与负载回路之间光电隔离。
2. 可控硅输出，零电流关断。
3. 电压过零开启，电压过零关断。
4. 内设阻容吸收回路。
5. 控制信号与TTL逻辑兼容；可选配安全防护罩。
6. 外形长方型，环氧树脂灌封(模块)。
7. 使用时需配适当散热器，必要时加强迫风冷。
8. 阻燃工程塑料外壳，金属底板9.较高性价比，应用广泛，高信赖度的通用产品。
用途广范:如工业电炉,烘箱,水泵,电动机,电气开关柜,自动化控制等设备，100%出厂检测。
型号SSR-10DA SSR-15DA SSR-25DA SSR-40DA输入参数控制方式3-32VDC(直流) 输入电流10-68mA工作指示LED通断时间≤10mS(毫秒)输出参数输出电压交流24-480VAC 额定工作电流10A.15A.25A.40A 通态压降≤1.5V最小导通电流50mA断态漏电流小于10mA性能参数介质耐压2500VAC，1分钟绝缘电压≥2500V绝缘电阻≥100MΩ工作温度—35～75 ℃电源频率50/60HZ散热条件≥15A配散热器,≥25A再加风扇强冷,选用YS-D系列散热器负载电流安全系数阻性负载取2倍以上,感性负载取3倍以上外形尺寸66L×45.0W×24.0H重量130g三、单相固态继电器外形尺寸和安装接线图:(单位:mm)四、产品应用:SSR单相交流固态继电器是一种无触点通断电子开关,其中两个端子为输入控制端,另外两端为输出受控端,中间采用光电隔离,作为输入输出之间采用光电耦合。
在输入端加上直流或脉冲信号,输出端就能从关断状态转变成导通状态(无信号时呈阻断状态),从而控制较大负载。
整个器件无可动部件及触点,可实现相当于常用的机械式电磁继电器一样的功能。
由于固态继电器是由固体元件组成的无触点开关元件,所以与电磁继电器相比具有工作可靠、开关速度快、无噪音、寿命长、体积小、无火花、耐蚀防爆抗振等特点。
对外界干扰小,能与逻辑电路兼容、抗干扰能力强、开关速度快和使用方便等一系列优点,因而具有很宽的应用领域,有逐步取代传统电磁继电器之势,并可进一步扩展到传统电磁继电器无法应用的计算机等领域，目前已广泛应用于计算机外围接口设备、电炉加热恒温设备；数控机械、遥控系统、工业自动化装置；信号灯、交通灯、照明舞台灯光控制设备；仪器仪表、医疗器械、复印机、彩扩机、橡塑机械、自动洗衣机；另外在化工、煤矿等需防爆、防湿、防腐蚀场合中都有大量使用，已成为继电器家庭（EMR）的理想更新换代产品五、固态继电器产品选用注意事项:1. 选择产品时，应根据负载的性质不同，在电流档次上留有不同的余量。

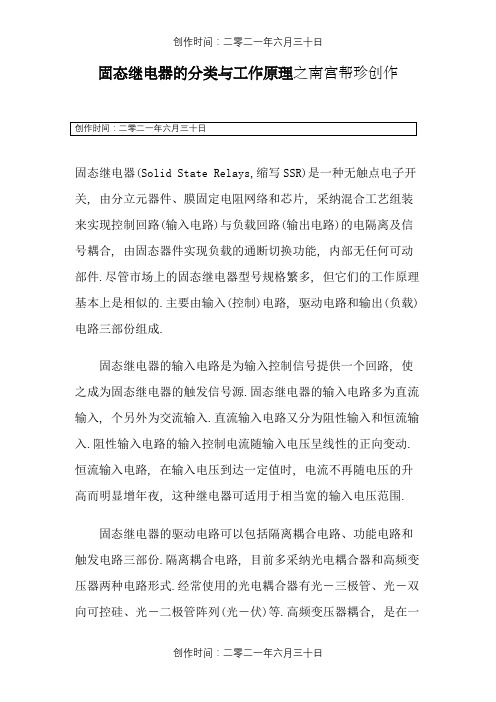

固态继电器的分类与工作原理
固态继电器的分类与工作原理之南宫帮珍创作固态继电器(Solid State Relays,缩写SSR)是一种无触点电子开关, 由分立元器件、膜固定电阻网络和芯片, 采纳混合工艺组装来实现控制回路(输入电路)与负载回路(输出电路)的电隔离及信号耦合, 由固态器件实现负载的通断切换功能, 内部无任何可动部件.尽管市场上的固态继电器型号规格繁多, 但它们的工作原理基本上是相似的.主要由输入(控制)电路, 驱动电路和输出(负载)电路三部份组成.固态继电器的输入电路是为输入控制信号提供一个回路, 使之成为固态继电器的触发信号源.固态继电器的输入电路多为直流输入, 个另外为交流输入.直流输入电路又分为阻性输入和恒流输入.阻性输入电路的输入控制电流随输入电压呈线性的正向变动.恒流输入电路, 在输入电压到达一定值时, 电流不再随电压的升高而明显增年夜, 这种继电器可适用于相当宽的输入电压范围.固态继电器的驱动电路可以包括隔离耦合电路、功能电路和触发电路三部份.隔离耦合电路, 目前多采纳光电耦合器和高频变压器两种电路形式.经常使用的光电耦合器有光－三极管、光－双向可控硅、光－二极管阵列(光－伏)等.高频变压器耦合, 是在一定的输入电压下, 形成约10MHz的自激振荡, 通过变压器磁芯将高频信号传递到变压器次级.功能电路可包括检波整流、过零、加速、呵护、显示等各种功能电路.触发电路的作用是给输出器件提供触发信号.固态继电器的输出电路是在触发信号的控制下, 实现固态继电器的通断切换.输出电路主要由输出器件(芯片)和起瞬态抑制作用的吸收回路组成, 有时还包括反馈电路.目前, 各种固态继电器使用的输出器件主要有晶体三极管(Transistor)、单向可控硅(Thyristor或SCR)、双向可控硅(Triac)、MOS场效应管(MOSFET)、绝缘栅型双极晶体管(IGBT)等.固态继电器原理固态继电器(Solidstate Relay, SSR)是一种由固态电子组件组成的新型无触点开关, 利用电子组件（如开关三极管、双向可控硅等半导体组件）的开关特性, 到达无触点、无火花、而能接通和断开电路的目的, 因此又被称为“无触点开关”.相对以往的“线圈—簧片触点式”继电器(Electromechanical Relay, EMR), SSR没有任何可动的机械零件, 工作中也没有任何机械举措, 具有超越EMR的优势, 如反应快、可靠度高、寿命长（SSR的开关次数可达108"109次, 比一般EMR的106高出百倍）、无举措噪声、耐震、耐机械冲击、具有良好的防潮防霉防腐特性.这些特点使SSR在军事、化工、和各种工业民用电控设备中均有广泛应用.固态继电器的控制信号所需的功率极低, 因此可以用弱信号控制强电流.同时交流型的SSR采纳过零触发技术, 使SSR可以平安地用在计算机输出接口, 不会像EMR那样发生一系列对计算机的干扰, 甚至会招致严重当机.比力经常使用的是DIP封装的型式.控制电压和负载电压按使用场所可以分成交流和直流两年夜类, 因此会有DC-AC、DC-DC、AC-AC、AC-DC四种型式, 它们分别在交流或直流电源上做负载的开关, 不能混用.按负载电源的类型分歧可将SSR分为交流固态继电器(AC—SSR)和直流固态继电器(DC—SSR).AC—SSR是以双向晶闸管作为开关器件, 用来接通或断开交流负载电源的固态继电器.AC—SSR的控制触发方式分歧, 又可分为过零触发型和随机导通型两种.过零触发型AC—SSR是当控制信号输入后, 在交流电源经过零电压附近时导通, 故干扰很小.随机导通型AC—SSR则是在交流电源的任一相位上导通或关断, 因此在导通瞬间可能发生较年夜的干扰.1．2 工作原理过零触发型AC—SSR为四端器件, 其内部电路如图1所示.1、2为输入端, 3、4为输出端.R0为限流电阻, 光耦合器将输入与输出电路在电气上隔离开, V1构成反相器, R4、R5、V2和晶闸管V3组成过零检测电路, UR为双向整流桥, 由V3和UR用以获得使双向晶闸管V4开启的双向触发脉冲, R3、R7为分流电阻, 分别用来呵护V3和V4, R8和C组成浪涌吸收网络, 以吸收电源中带有的尖峰电压或浪涌电流, 防止对开关电路发生冲击或干扰.要指出的是所谓“过零”其实不是真的必需是电源电压波形的零处, 而一般是指在10～25V或-(10～25)V区域内进行触发, 如图2所示.图中交流电压分三个区域, Ⅰ区为-10V～+10V范围, 称为死区, 在此区域中加入输入信号时不能使SSR导通.Ⅱ区为10～25V和-(10～25)V范围, 称为响应区, 在此区域内只要加入输入信号, SSR立即导通.Ⅲ区为幅值年夜于25V的范围, 称为抑制区在此区域内加入输入信号, SSR的导通被抑制.当输入端未加电压信号时, 光耦合器的光敏晶体管因未接收光而截止, V1饱和, V3和V4因无触发电压而截止, 此时SSR关闭.当加入输入信号时, 光耦合器中的发光二极管发光, 光敏晶体管饱和, 使V1截止.此时若V3两端电压在-(10～25)V或10～25V范围内时, 只要适被选择分压电阻R4和R5, 就可使V2截止, 这样使V3触发导通, 从而使V 4的控制极上获得从R6→UR→V 3→UR→R7或反方向的触发脉冲, 而使V4导通, 使负载接通交流电源.而若交流电压波形在图2中的Ⅲ区内时, 则因V2饱和而抑制V3和V4的导通, 而使SSR被抑制, 从而实现了过零触发控制.由于10～25V幅值与电源电压幅值相比可近似看作“零”.因此, 一般就将过零电压粗略地界说为0～±25V, 即认为在此区域内, 只要加入输入信号, 过零触发型AC—SSR都能导通.当输入端电压信号裁撤后, 光耦合器中的光敏晶体管截止,V1饱和, V3截止, 但此时V4仍坚持导通, 直到负载电流随电源电压减小到小于双向晶闸管的维持电流时, SSR才转为截止.SSR的输出端器件可分为双向晶闸管和两只单向晶闸管反并联形式.若负载为电念头一类的感性负载, 则其静态电压上升率dv/dt是一个重要参数.由于单向晶闸管静态电压上升率(200V/μs)年夜年夜高于双向晶闸管的换向指标(10V/μs), 因此若采纳两只年夜功率单向晶闸管反并联取代双向晶闸管, 一方面可提高输出功率；另一方面也可提高耐浪涌电流的冲击能力, 这种SSR称为增强型SSR.２.选型使用时应注意事项２.1在选用小电流规格印刷电路板使用的固态继电器时, 因引线端子为高导热资料制成,焊接时应在温度小于250℃、时间小于10S的条件下进行, 如考虑周围温度的原因, 需要时可考虑降额使用, 一般将负载电流控制在额定值的 1/2以内使用.２.2各种负载浪涌特性对SSR的选择许多被控负载在接通瞬间会发生很年夜的浪涌电流, 由于热量来不及散发, 很可能使SSR内部可控硅损坏,所以用户在选用继电器时应对被控负载的浪涌特性进行分析,然后再选择继电器.使继电器在保证稳态工作前提下能够接受这个浪涌电流, 选择时可参考表2各种负载时的降额系数(常温下).如所选用的继电器需在工作较频繁、寿命以及可靠性要求较高的场所工作时, 则应在表2的基础上再乘以0.6以确保工作可靠.一般在选用时遵循上述原则, 在低电压要求信号失真小可选用采纳场效应管作输出器件的直流固态继器；如对交流阻性负载和大都感性负载, 可选用过零型继电器, 这样可延长负载和继电器寿命, 也可减小自身的射频干扰.如作为相位输出控制时, 应选用随机型固态继电器.２.3 使用环境温度的影响固态继电器的负载能力受环境温度和自身温升的影响较年夜, 在装置使用过程中,应保证其有良好的散热条件, 额定工作电流在10A以上的产物应配散热器, 100A 以上的产物应配散热器加风扇强冷 .在装置时应注意继电器底部与散热器的良好接触 , 并考虑涂适量导热硅脂以到达最佳散热效果.如继电器长期工作在高温状态下(40℃~80℃)时, 用户可根据厂家提供的最年夜输出电流与环境温度曲线数据, 考虑降额使用来保证正常工作.２.4 过流、过压呵护办法在继电器使用时, 因过流和负载短路会造成SSR内部输出可控硅永久损坏 ,可考虑在控制回路中增加快速熔断器和空气开关予以呵护型(选择继电器应选择产物输出呵护,内置压敏电阻吸收回路和RC缓冲器,可吸收浪涌电压和提高dv/dt耐量）；也可在继电器输出端并接 RC吸收回路和压敏电阻(MOV)来实现输出呵护.选用原则是220V选用500V-600V压敏电阻, 380V 时可选用800V-900V压敏电阻.２.5 继电器输入回路信号在使用时因输入电压过高或输入电流过年夜超越其规定的额定参数时,可考虑在输入端串接分压电阻或在输入端口并接分流电阻,以使输入信号不超越其额定参数值.２.6 在具体使用时,控制信号和负载电源要求稳定, 摆荡不应年夜于10%, 否则应采用稳压办法.２.7 在装置使用时应远离电磁干扰,射频干扰源,以防继电器误动失控.２.8 固态继电器开路且负载端有电压时,输出端会有一定的漏电流, 在使用或设计时应注意.２.9 固态继电器失效更换时,应尽量选用原型号或技术参数完全相同的产物, 以便与原应用线路匹配, 保证系统的可靠工作.固态继电器简介一．什么是固态继电器？固态继电器（SSR）是一种全电子电路组合的元件, 它依靠半导体器件和电子元件的电磁和光特性来完成其隔离和继电切换功能.固态继电器与传统的电磁继电器相比, 是一种没有机械, 不含运动零部件的继电器, 但具有与电磁继电器实质上相同的功能.二．固态继电器的分类：按工作性质分有直流输入-交流输出型, 直流输入-直流输出型, 交流输入-交流输出型, 交流输入-直流输出型.按装置方式有装置式（面板装置）, 线路板装置型.按元件分有普通型和增强型.三．固态继电器优缺点：优点：大都产物具有零电压导通, 零电流关断, 与逻辑电路兼容（TTL、DTL、HTL）切换速度快、无噪音、耐腐蚀、抗干扰、寿命长、体积小, 能以微小的控制信号直接驱动年夜电流负载等.缺点：存在通态压降, 需要散热办法, 有输出漏电流, 交直流不能通用, 触点组数少, 本钱高.四．固态继电器应用领域：由于固态继电器的内在特点, 自问世以来以进入电磁继电器的年夜大都领域, 在少数领域以完全取而代之.特别是计算机自动控制领域, 由于固态继电器的所需驱动功率较底, 直接和逻辑电路兼容, 不用加中间缓冲器即可直接驱动.目前固态继电器以被广泛应用于工业自动化控制, 如电炉加热系统, 熟控机械, 遥控机械, 机电, 电磁阀以及信号灯, 闪烁器, 舞台灯光控制系统, 医疗器械, 复印机, 洗衣机, 消防保安系统等等都有年夜量应用.固体继电器固态继电器SSR(solid state releys)是一种无触点通断电子开关, 它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性, 可到达无触点无火花地接通和断开电路的目的, 为四端有源器件, 其中两个端子为输入控制端, 另外两端为输出受控端.为实现输入与输出之间的电气隔离, 器件中采纳了高耐压的专业光电耦合器.当施加输入信号后, 其主回路呈导通状态, 无信号时呈阻断状态.整个器件无可动部件及触点, 可实现相当于经常使用电磁继电器一样的功能.其封装形式也与传统电磁继电器基秘闻同.它问世于70年代, 由于它的无触点工作特性, 使其在许多领域的电控及计算机控制方面获得日益广范的应用.由于固态继电器是由固体元件组成的无触点开关元件, 所以它较之电磁继电器具有工作可靠、寿命长、对外界干扰小、能与逻辑电路兼容、抗干扰能力强、开关速度快和使用方便等一系列优点.因而具有很宽的应用领域, 有逐步取代传统电磁继电器之势, 并可进一步扩展到传统电磁继电器无法应用的领域.如计算机和可编程控制器的输入输出接口、计算机外围和终端设备、机械控制、过程控制、遥控及呵护系统等.在一些要求耐振、耐潮、耐腐蚀、防爆等特殊工作环境中以及要求高可靠的工作场所, SSR都较之传统的电磁继电器有无可比力的优越性.固态继电器有三部份组成:输入电路, 隔离(耦合)和输出电路.安输入电压的分歧类别, 输入电路可分为直流输入电路, 交流输入电路和交直流输入电路三种.有些输入控制电路还具有与TTL/CMOS兼容, 正负逻辑控制和反相等功能.固态继电器的输入与输出电路的隔离和耦合方式有光电耦合和变压器耦合两种.固态继电器的输出电路也可分为直流输出电路, 交流输出电路和交直流输出电路等形式.交流输出时, 通常使用两个可控硅或一个双向可控硅, 直流输出时可使用双极性器件或功率场效应管.SSR按使用场所可以分成交流型和直流型两年夜类, 它们分别在交流或直流电源上做负载的开关, 不能混用.固体继电器的工作原理尽管市场上的固体继电器型号规格繁多, 但它们的工作原理基本上是相似的.主要由输入(控制)电路, 驱动电路和输出(负载)电路三部份组成.固体继电器的输入电路是为输入控制信号提供一个回路,使之成为固体继电器的触发信号源.固体继电器的输入电路多为直流输入, 个另外为交流输入.直流输入电路又分为阻性输入和恒流输入.阻性输入电路的输入控制电流随输入电压呈线性的正向变动.恒流输入电路, 在输入电压到达一定值时, 电流不再随电压的升高而明显增年夜, 这种继电器可适用于相当宽的输入电压范围.固体继电器的驱动电路可以包括隔离耦合电路、功能电路和触发电路三部份.隔离耦合电路, 目前多采纳光电耦合器和高频变压器两种电路形式.经常使用的光电耦合器有光－三极管、光－双向可控硅、光－二极管阵列(光－伏)等.高频变压器耦合, 是在一定的输入电压下, 形成约10MHz的自激振荡, 通过变压器磁芯将高频信号传递到变压器次级.功能电路可包括检波整流、过零、加速、呵护、显示等各种功能电路.触发电路的作用是给输出器件提供触发信号.固体继电器的输出电路是在触发信号的控制下, 实现固体继电器的通断切换.输出电路主要由输出器件(芯片)和起瞬态抑制作用的吸收回路组成, 有时还包括反馈电路.目前, 各种固体继电器使用的输出器件主要有晶体三极管(Transistor)、单向可控硅(Thyristor或SCR)、双向可控硅(Triac)、MOS场效应管(MOSFET)、绝缘栅型双极晶体管(IGBT)等.固体继电器的主要优点是：（1）无运动零部件, 无机械磨损, 无举措噪声, 无机械故障, 可靠性高；（2）无燃弧触点, 无触点间的火花、电弧, 无触点颤动和磨损, 对外干扰小；（3）开关速度迅速, 举措时间可达10-3S以下；（4）灵敏度高, 控制功率小, 可达10-3以下, 能很好地与TTL、CMOS电路兼容；（5）抗冲击振动性能优良, 容易实现“零”压切换；（6）一般用绝缘资料灌封玉成封闭整体, 所以具有良好的防潮、防霉、防腐性能, 防爆性能也极佳；（7）半导体器件作为开关工作, 寿命长；（8）易实现附加功能.固体继电器性能参数测试时应注意以下几点：（1）测试直流SSR接通和关断电压时, 输入电压不能长时间处于接通与关断之间, 否则输出端功耗急剧上升, 容易烧坏输出开关元件.（2）测试中不要随意加快举措速率（一般输入信号的一个周期长应为接通和关断时间之和的10倍以上）,否则因静态开关损耗年夜无法工作, 甚至烧坏输出开关元件.（3）测试时, 首先要了解输出电流与壳温（环境温度）之间的关系曲线（壳温上升或不带散热器时额定输出电流会下降）, 防止过载引起永久性失效.（4）SSR在关断状态下输出两端不能实现完全的隔离, 存在一定的漏电流,在较高电压下测试介质耐压和绝缘电阻在使用时, 易发生触电事故.输出两端绝不成测试绝缘电阻或耐压.固体继电器使用中应注意的问题（1）在实际使用时, 必需使产物的实际使用条件完全符合产物各项参数和特性曲线的要求.（2）SSR受温度影响较年夜, 使用时要考虑好散热(一般负载电流>5A时应装散热片), 当环境温度高时, SSR的负载能力肯定相应下降, 因此选用SSR时须留有一定的余量.（3）当继电器处于导通状态时, 将接受P=V（管压降）×I （负载）的耗散功率.因此必需根据实际工作环境, 合理选用散热器的尺寸或降低负载电流使用.电导率电导率：水的导电性即水的电阻的倒数, 通经常使用它来暗示水的纯洁度.电导率是物体传导电流的能力.电导率丈量仪的丈量原理是将两块平行的极板, 放到被测溶液中, 在极板的两端加上一定的电势（通常为正弦波电压）, 然后丈量极板间流过的电流.根据欧姆定律, 电导率(G)--电阻(R)的倒数, 是由电压和电流决定的.电导的基本单元是西门子（S）, 原来被称为姆欧, 取电阻单元欧姆倒数之意.因为电导池的几何形状影响电导率值, 所以标准的丈量中用单元S/cm来暗示电导率, 以赔偿各种电极尺寸造成的分歧.单元电导率（C）简单的说是所测电导（G）与电导池常数(L/A)的乘积.这里的L为两块极板之间的液柱长度, A为极板的面积.=ρl=l/σ(1)界说或解释电阻率的倒数为电导率.σ=1/ρ ；(2)单元: 在国际单元制中,电导率的单元是西门子/米,其它单元有：s/cm, us/cm.1S/m=0.01s/cm=10000us/cm；(3)说明电导率的物理意义是暗示物质导电的性能.电导率越年夜则导电性能越强, 反之越小.电导电极有那些种类？有何分歧用途？电导电极一般分为二电极式和多电极式两种类型.二电极式电导电极是目前国内使用最多的电导电极类型, 实验式二电极式电导电极的结构是将二片铂片烧结在二平行玻璃片上, 或圆形玻璃管的内壁上, 调节铂片的面积和距离, 就可以制成份歧常数值的电导电极.通常有K=1、K=5、K=10等类型.而在线电导率仪上使用的二电极式电导电极常制成圆柱形对称的电极.当K=1时, 常采纳石墨, 当K=0.1、0.01时, 资料可以是不锈钢或钛合金.多电极式电导电极, 一般在支持体上有几个环状的电极, 通过环状电极的串连和并联的分歧组合, 可以制成份歧常数的电导电极.环状电极的资料可以是石墨、不锈钢、钛合金和铂金.电导电极还有四电极类型和电磁式类型.四电极电导电极的优点是可以防止电极极化带来的丈量误差, 在国外的实验式和在线式电导率仪上较多使用.电磁式电导电极的特点是适宜于丈量高电导率的溶液, 一般用于工业电导率仪中, 或利用其丈量原理制成单组分的浓度计, 如盐酸浓度计、硝酸浓度计等.如何测定电导电极常数？为何要对常数进行校准？根据公式K=S/G, 电极常数K可以通过丈量电导电极在一定浓度的KCL溶液中的电导G来求得, 此时KCL溶液的电导率S 是已知的.由于丈量溶液的浓度和温度分歧, 以及丈量仪器的精度和频率也分歧, 电导电极常数K有时会呈现较年夜的误差, 使用一段时间后, 电极常数也可能会有变动, 因此, 新购的电导电极, 以及使用一段时间后的电导电极, 电极常数应重新丈量标定, 电导电极常数丈量时应注意以下几点：1．丈量时应采纳配套使用的电导率仪, 不要采纳其它型号的电导率仪.2．丈量电极常数的KCL溶液的温度, 以接近实际被测溶液的温度为好.3．丈量电极常数的KCL溶液的浓度, 以接近实际被测溶液的浓度为好.电导率是物质传送电流的能力, 是电阻率的倒数.在液体中常以电阻的倒数——电导来衡量其导电能力的年夜小.水的电导是衡量水质的一个很重要的指标.它能反映出水中存在的电解质的水平.根据水溶液中电解质的浓度分歧, 则溶液导电的水平也分歧.通过测定溶液的导电度来分析电解质在溶解中的溶解度.这就是电导仪的基天职析方法. 溶液的电导率与离子的种类有关.同样浓度电解质, 它们的电导率也纷歧样.通常是强酸的电导率最年夜, 强碱和它与强酸生成的盐类次之, 而弱酸和弱碱的电导率最小.因此, 通过对水的电导的测定, 对水质的概况就有了初步的了解.电导率电阻率的倒数即称之为电导率L.在液体中常以电阻的倒数——电导来衡量其导电能力的年夜小.电导L的计算式如下式所示： L=l/R=S/l电导的单元用姆欧又称西门子.用S暗示, 由于S单元太年夜.常采纳毫西门子, 微西门子单元1S=103mS=106μS.当量电导液体的电导仅说明溶液的导电性能与几何尺寸间的关系, 未体现出溶液浓度与电性能的关系.为了能区分各种介质组成溶液的导电性能, 必需在电导率的要领引入浓度的关系, 这就提出了当量电导的概念.所谓确当量电导就是指把1g当量电解质的溶液全部置于相距为1cm的两板间的溶液的电导, 符号“λ”.由于在电导率的基础上引入了浓度的概念.因此各种水溶液的导电来暗示和比力了.在水质监测中, 一般通过对溶液电导的丈量可掌握水中所溶解的总无机盐类的浓度指标.温度对电导的影响溶液的电阻是随温度升高而减小, 即溶液的浓度一按时, 它的电导率随着温度的升高而增加, 其增加的幅度约为2%℃-1.另外同一类的电解质, 当浓度分歧时, 它的温度系数也纷歧样.在低浓度时, 电导率的温度之间的关系用下式暗示：L1=L0[1+α(t-t0)+β(t-t0)2]由于第二项β(t-t0)2之值较小, 可忽略不计.在高温时的电导率与温度的关系可用以下近似值L1=L0[1+α(t-t0)]暗示, 因此实际丈量时必需加入温度赔偿. 电导的温度系数对年夜大都离子, 电导率的温度系数年夜约为+1.4%℃-1～3%℃-1对H+和OH-离子, 电导率温度系数分别为1.5%℃-1和 1.8%℃-1, 这个数值相对电导率丈量的准确度要求, 一般为1%或优于1%, 是不容忽视的.纯水的电导率即使在纯水中也存在着H+和OH-两种离子, 经常说, 纯水是电的不良导体, 可是严格地说水仍是一种很弱的电解质, 它存在如下的电离平衡：H2O←→H++OH或2H2O←→H3+O+OH-。

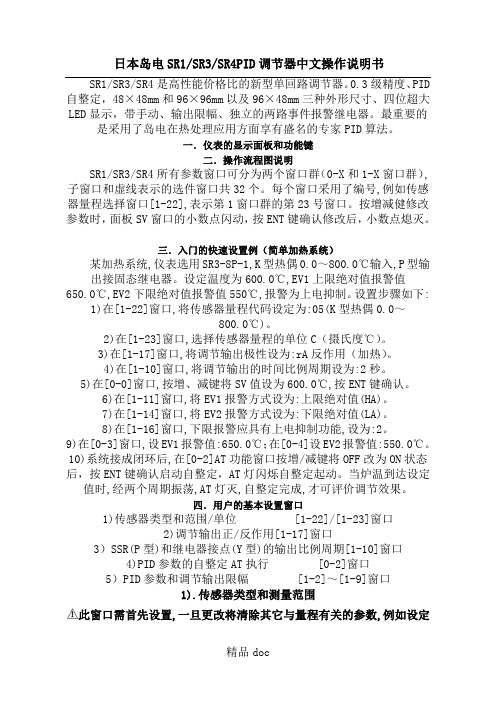

SR3说明书
日本岛电SR1/SR3/SR4 PID调节器中文操作说明书SR1/SR3/SR4是高性能价格比的新型单回路调节器。
0.3级精度、PID自整定，48×48mm和96×96mm以及96×48mm三种外形尺寸、四位超大LED显示，带手动、输出限幅、独立的两路事件报警继电器。
最重要的是采用了岛电在热处理应用方面享有盛名的专家PID算法。
一．仪表的显示面板和功能键二．操作流程图说明SR1/SR3/SR4所有参数窗口可分为两个窗口群（0-X和1-X窗口群）,子窗口和虚线表示的选件窗口共32个。
每个窗口采用了编号,例如传感器量程选择窗口[1-22],表示第1窗口群的第23号窗口。
按增减健修改参数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点熄灭。
三．入门的快速设置例（简单加热系统）某加热系统,仪表选用SR3-8P-1, K型热偶0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, 报警为上电抑制。
设置步骤如下:1)在[1-22]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。
2)在[1-23]窗口,选择传感器量程的单位C（摄氏度℃）。
3)在[1-17]窗口,将调节输出极性设为:rA 反作用（加热）。
4)在[1-10] 窗口,将调节输出的时间比例周期设为:2秒。
5)在[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。
6)在[1-11]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[1-14]窗口, 将EV2报警方式设为:下限绝对值(LA)。
8)在[1-16]窗口,下限报警应具有上电抑制功能,设为:2。
9)在[0-3]窗口, 设EV1报警值:650.0℃；在[0-4]设EV2报警值:550.0℃。
10)系统接成闭环后,在[0-2] AT功能窗口按增/减键将OFF改为ON状态后，按ENT键确认启动自整定，AT灯闪烁自整定起动。
SSR常见问题
常见问题1、什么是固态继电器，有什么优缺点？2、固态继电器可应用于哪些场合？3、固态继电器可分为哪些类型？4、过零型SSR与随机型SSR的区别5、过零型SSR与随机型SSR在用途上有什么区别？6、双向可控硅输出的普通型与单向可控硅反并联输出的增强型的区别7、如何判断固态继电器是否已经损坏？8、固态继电器（或其他功率模块）一定需要配散热器吗？9、固态继电器的发热及散热器的选择10、在散热器上安装功率模块的要点11、固态继电器或其他功率模块适用的电网频率12、三相固态继电器与三只单相单相固态继电器选择13、交流调压模块能用于电机调速吗？14、交流调压模块与降压变压器间在使用上的区别15、单相交流调压可选用哪些产品模块？16、三相交流调压可选用哪些产品模块？17、交流整流可选用哪些产品模块？18、RC吸收回路和断态漏电流19、固体继电器电压等级的选取及过压保护20、固体继电器电流等级的选取及过流保护top1.什么是固态继电器，有什么优缺点？固体继电器（亦称固态继电器）英文名称为Solid State Relay，简称SSR。
它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。
固体继电器工作可靠，寿命长，无噪声，无火花，无电磁干扰，开关速度快，抗干扰能力强，且体积小，耐冲击，耐振荡，防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容，以微小的控制信号达到直接驱动大电流负载。
主要不足是存在通态压降（需相应散热措施），有断态漏电流，交直流不能通用，触点组数少，另外过电流、过电压及电压上升率、电流上升率等指标差。
top2. 固态继电器可应用于哪些场合？固体继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系统、工业自动化装置；信号灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
SR3说明手册
日本岛电SR1/SR3/SR4PID调节器中文操作说明书SR1/SR3/SR4是高性能价格比的新型单回路调节器。
0.3级精度、PID 自整定，48×48mm和96×96mm以及96×48mm三种外形尺寸、四位超大LED显示，带手动、输出限幅、独立的两路事件报警继电器。
最重要的是采用了岛电在热处理应用方面享有盛名的专家PID算法。
一．仪表的显示面板和功能键二．操作流程图说明SR1/SR3/SR4所有参数窗口可分为两个窗口群（0-X和1-X窗口群）,子窗口和虚线表示的选件窗口共32个。
每个窗口采用了编号,例如传感:1)传感器类型和范围/单位[1-22]/[1-23]窗口2)调节输出正/反作用[1-17]窗口3）SSR(P型)和继电器接点(Y型)的输出比例周期[1-10]窗口4)PID参数的自整定AT执行[0-2]窗口5）PID参数和调节输出限幅[1-2]～[1-9]窗口1).传感器类型和测量范围,一旦更改将清除其它与量程有关的参数,例如设定值SV温度输入的设定：在[1-22]“RANG ”窗口,按增/减键选择传感器类型和测量范围代码(参照流程图上的量程代码表一),按确认键(ENT)确认。
此外，可在[1-23]窗口选择温度测量的摄氏(℃)或华氏(℉)的单位。
注：铂电阻Pt100或JPt100(旧国标BA2)的标准区别。
直流输入的设定（可编显示量程）:直流输入类型只提供了电压类型，4～20mA 输入时，需外配250Ω电阻，量程代码选择85（1-5V ）。
在[1-24][1-25]设置直流信号显示范围的上、下限值:-1999～5000，最大间隔10～5000；[1-26]窗口选择直流信号的小数点位置(DP):XXXX 、XXX.X 、XX.XX 、X.XXX 。
致据超调振荡的大小和恢复的周期,自动算出系统的PID 参数。
AT 整定完成,AT 灯灭,系统即可正常使用。
（一般对于一套系统自整定只需整定一次或两次）可在,SA.如超调过大,如对到达稳态时间要求不高,可增大比例P克服超调。
日本岛电温控器中文说明书
日本岛电SR1/SR3/SR4 PID调节器中文操作说明SR1/SR3/SR4是高性能价格比的新型单回路调节器。
0.3级精度、PID自整定，48×48mm和96×96mm以及96×48mm三种外形尺寸、四位超大LED显示，带手动、输出限幅、独立的两路事件报警继电器。
最重要的是采用了岛电在热处理应用方面享有盛名的专家PID算法。
一．仪表的显示面板和功能键二．操作流程图说明SR1/SR3/SR4所有参数窗口可分为两个窗口群（0-X和1-X窗口群）,子窗口和虚线表示的选件窗口共32个。
每个窗口采用了编号,例如传感器量程选择窗口[1-22],表示第1窗口群的第23号窗口。
按增减健修改参数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点熄灭。
三．入门的快速设置例（简单加热系统）某加热系统,仪表选用SR3-8P-1, K型热偶0.0～800.0℃输入,P型输出接固态继电器。
设定温度为600.0℃,EV1上限绝对值报警值650.0℃,EV2下限绝对值报警值550℃, 报警为上电抑制。
设置步骤如下:1)在[1-22]窗口,将传感器量程代码设定为:05(K型热偶0.0～800.0℃) 。
2)在[1-23]窗口,选择传感器量程的单位C（摄氏度℃）。
3)在[1-17]窗口,将调节输出极性设为:rA 反作用（加热）。
4)在[1-10] 窗口,将调节输出的时间比例周期设为:2秒。
5)在[0-0]窗口,按增、减键将SV值设为600.0℃,按ENT键确认。
6)在[1-11]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[1-14]窗口, 将EV2报警方式设为:下限绝对值(LA)。
8)在[1-16]窗口,下限报警应具有上电抑制功能,设为:2。
9)在[0-3]窗口, 设EV1报警值:650.0℃；在[0-4]设EV2报警值:550.0℃。
10)系统接成闭环后,在[0-2] AT功能窗口按增/减键将OFF改为ON状态后，按ENT键确认启动自整定，AT灯闪烁自整定起动。
SR说明书
日本岛电SR1/SR3/SR4 PID调节器中文操作说明书SR1/SR3/SR4是高性能价格比的新型单回路调节器。
级精度、PID自整定，48×48mm和96×96mm以及96×48mm三种外形尺寸、四位超大LED显示，带手动、输出限幅、独立的两路事件报警继电器。
最重要的是采用了岛电在热处理应用方面享有盛名的专家PID算法。
一．仪表的显示面板和功能键二．操作流程图说明SR1/SR3/SR4所有参数窗口可分为两个窗口群（0-X和1-X窗口群）,子窗口和虚线表示的选件窗口共32个。
每个窗口采用了编号,例如传感器量程选择窗口[1-22],表示第1窗口群的第23号窗口。
按增减健修改参数时，面板SV窗口的小数点闪动，按ENT键确认修改后，小数点熄灭。
三．入门的快速设置例（简单加热系统）某加热系统,仪表选用SR3-8P-1, K型热偶～℃输入,P型输出接固态继电器。
设定温度为℃,EV1上限绝对值报警值℃,EV2下限绝对值报警值550℃, 报警为上电抑制。
设置步骤如下:1)在[1-22]窗口,将传感器量程代码设定为:05(K型热偶～℃) 。
2)在[1-23]窗口,选择传感器量程的单位C（摄氏度℃）。
3)在[1-17]窗口,将调节输出极性设为:rA 反作用（加热）。
4)在[1-10] 窗口,将调节输出的时间比例周期设为:2秒。
5)在[0-0]窗口,按增、减键将SV值设为℃,按ENT键确认。
6)在[1-11]窗口, 将EV1报警方式设为:上限绝对值(HA)。
7)在[1-14]窗口, 将EV2报警方式设为:下限绝对值(LA)。
8)在[1-16]窗口,下限报警应具有上电抑制功能,设为:2。
9)在[0-3]窗口, 设EV1报警值:℃；在[0-4]设EV2报警值:℃。
10)系统接成闭环后,在[0-2] AT功能窗口按增/减键将OFF改为ON状态后，按ENT 键确认启动自整定，AT灯闪烁自整定起动。
继电器与干簧课件
电磁继电器主要由电磁系统、返回系统等部分组成，其结构如图 所示。 ➢根据供电的不同，电磁继电器可分为交流电磁继电器和直流电磁继电 器。 ➢根据线圈与电源的接法不同，电磁继电器可分为电流继电器和电压继 电器。
继电器与干簧课件
四、固态继电器 5、典型应用：固态继电器构成的光控电灯电路
白天光照较强时，光敏电阻RG的内阻很小，晶体管V1 截止，V2饱和导通，使固态继电器SSR的控制电压小于3V， SSR关断，灯HL不亮。夜晚光线较暗时，RG的内阻增大， V1导通，V2截止，SSR导通，灯HL点亮。
继电器与干簧课件
继电器与干簧课件
四、固态继电器 1、符号
固态继电器是一种无机械触点的电子开关器件，简称 SSR。
继电器与干簧课件
四、固态继电器
2、特点： ➢可靠性非常高、寿命长，在通与断的瞬间不会产生电火花， 更没有噪声。
➢开关速度相当快，工作频率也相当高。 ➢其输入与输出间采用光耦合器，具有良好的抗干扰性能。 ➢驱动电压、电流很小，给输入端一个很小的信号，就能完 成对系统的控制，所以可由TTL、CMOS等数字电路直接驱 动。
➢电流继电器的线圈与电源串联，以电流为输入量 ➢电压继电器的线圈与电源并联，以电压为输入量
继电器与干簧课件
一、电磁继电器 1、工作原理
电磁继电器是利用电磁感应原理工作的。当线圈中通有电流时， 线圈中心的铁芯被磁化，产生磁力，将衔铁吸下。衔铁通过杠杆的作 用推动簧片动作，使常开触点（动合触点）闭合，常闭触点（动断触 点）断开，从而接通或断开电路。当切断电磁继电器的线圈电流时， 铁芯失去磁性，衔铁在弹簧力的作用下复位，则常开触点（动合触点） 断开，常闭触点（动断触点）闭合。
电气控制与工程实习指南课件教学配套课件丁学文第八章电磁继电器固态继电器和软启动器
图8-12 a) 干簧继电器在汽 车安全气囊中的 应用
膨胀器
方向盘 气囊 氮气
图8-12b)
干簧继电器
图8-12
8.1.3 干簧继电器
干簧继电器用于纺织机械 的断线检测如图8－13所 示。在纺织机械中，一旦 出现断线就会产生次品， 所以断线检测是非常必要 的。图8-13中，正常情况 下磁铁被纤维向上拉起， 断线时磁铁下落到干簧管 上，使干簧管触点闭合， 或报警或停机。
8.1.3 干簧继电器
在屏蔽工作状态，通常在继电器与磁铁中间安 装一个可移动的高导磁材料，例如铁、钴、镍 等。当高导磁性材料处于磁场中时，会起到屏 蔽的作用，这时继电器触点打开。 在偏置工作方式中，工作磁铁与固定磁铁的摆 放方式相反，所以磁场方向也相反，当工作磁 铁与干簧继电器接近时，两磁场相互抵消，干 簧继电器触点打开，当工作磁铁与干簧继电器 远离时，触点闭合。
8.1.4 电流继电器
2．欠电流继电器 低于电流整定值而动作的继电器称为欠电流继 电器，常用于直流电动机磁场控制及失磁保 护。直流欠电流继电器的吸合电流与释放电流 调节范围I0=（0.3～0.65）IN和Ir=（0.1～0.2） IN。正常工作时，继电器线圈流过负载额定电 流，衔铁吸合动作；当负载电流降低至继电器 释放电流时，衔铁释放，带动触头动作。欠电 流继电器在电路中起欠电流保护作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SSR-30DA 单相固态继电器
杭州国晶电子科技有限公司 +86(571)56862135
专业固态继电器制造商 +86(571)56862136
输入（控制）参数（TA=25℃） 其它参数（TA=25℃）
输入电压范围（直流） 3-32VDC 介质耐压
4000VAC(输入与输出间)
2500VAC（输入、输出与底座间）
确保接通电压（直流） 3.0VDC 绝缘电阻
1000MΩ（500VDC）
确保关断电压（直流） 1.0VDC 工作温度范围
-30℃~80℃
输入电流(典型值) 12mA 储存温度范围 -30℃~100℃
输入电流(最大值) 15mA 重量 约110g
反极性电压（直流）
-32VDC
输出（负载）参数（TA=25℃）
输出电压范围
40~280VAC 40~480VAC 90~660VAC
最大瞬态电压
800Vpk 1100Vpk 1500Vpk
最大输出漏电
流
5mA 5mA 5mA
最大输出压降
1.5Vrms
最大负载电流
30A
最大浪涌电流
（10ms）
额定电流的10倍
最小功率因数
0.5
最大接通时间
1/2周期+1ms
最大关断时间
1/2周期+1ms
断态电压指数
上升率dv/dt
500V/μs
特 性
◆光电隔离
◆可提供透明防护盖
◆4000V介质耐压
◆过零或随机导通开关
◆面板安装
◆SCR反并联输出
◆内置RC吸收回路
◆LED指示工作状态
◆环保产品（符合ROHS要求）
产品介绍：
SSR-DA系列为小型大功率固态继电器，输入
控制电压为3-32VDC，输出采用单向可控硅反并联，
耐dv/dt能力高，输出负载电压范围40-660VAC，最
大负载电流40A。极大的满足了客户各种不同场合
的需要。该产品输入与输出之间采用光电隔离，其
介质耐压达到4000VAC。采用环氧树脂灌封，外型
尺寸：57.4mm×45.7mm×23mm
SSR-DA系列固态继电器被广泛应用在电炉温
控、橡胶塑料机械、印刷机械、包装机械、喷泉控
制、数控机床、舞台灯光等工业自动化领域。
SSR-30DA 单相固态继电器
杭州国晶电子科技有限公司 +86(571)56862135
专业固态继电器制造商 +86(571)56862136
订货标记示例
性能曲线图
0 100 200 300 400 500
负载电压（）VAC
18
12
9
6
3
0
15
漏
电
流
（mA)
漏电流与负载电压特性图（@25℃)
最大负载电流与环境温度特性图（）40A
40
32
24
16
8
0
环境温度（℃）
最
大
负
载
电
流
（）A
-20 0 20 4 60 800
带散热器W-150
不带散热器
SSR-30DA 单相固态继电器
杭州国晶电子科技有限公司 +86(571)56862135
专业固态继电器制造商 +86(571)56862136
外型安装尺寸图：
使用说明：
1、实际负载电流≥5A时必须使用散热器或安装在具有相应散热效果的金属底板上，并且固
态继电器散热底板与安装面之间涂上导热硅脂。
2、当两只或以上数量固态继电器并排安装时，应留有足够的间距（10mm以上）。
3、当多只固态继电器共用一个控制电源时，输入控制端可以串联或并联使用；但必须保证
每只固态继电器有足够的输入驱动电流。
4、使用于感性负载时，将会出现高瞬间电压和浪涌电流施加在输出端，可能导致固态继电
器误导通或损坏。因此通常需要在输出端接入VTS瞬态二极管或MOV压敏电阻。压敏电阻推荐
选用工作电压的2倍。或直接选用我公司生产
的半导体过压浪涌保护元件YRC1（适用于单相SSR）与YRC2（适用于三相SSR）。
5、在负载电路中，请串联快速熔断器或断路器，以防止负载短路。
6、阻性负载选取固态继电器电流应为实际负载电流的2-3倍
7、感性负载选取固态继电器电流应为实际负载电流的5-7倍，
8、部分高浪涌负载选取固态继电器电流应为实际负载电流的10倍以上。
25
27
45
2-11Φ
2-6Φ
2-4.5Φ
47.5
58
