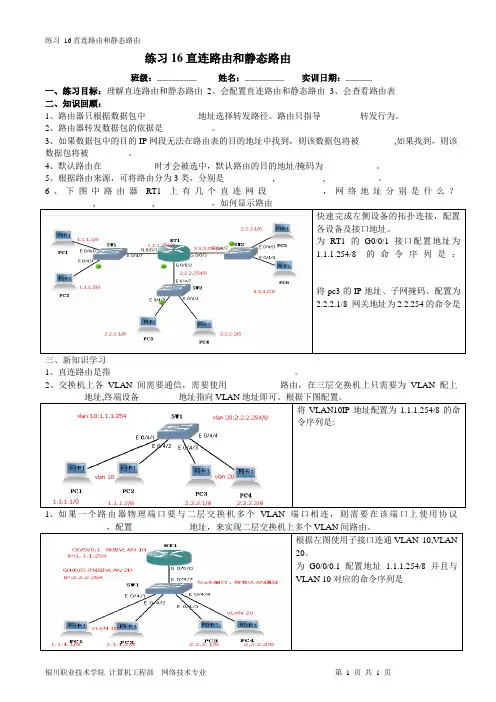

练习16直连路由和静态路由练习16直连路由和静态路由班级：_________ 姓名：_________ 实训日期：______一、练习目标：理解直连路由和静态路由2、会配置直连路由和静态路由3、会查看路由表二、知识回顾：1、路由器只根据数据包中____________地址选择转发路径。
路由只指导_________转发行为。
2、路由器转发数据包的依据是___________。
3、如果数据包中的目的IP网段无法在路由表的目的地址中找到，则该数据包将被________,如果找到，则该数据包将被_________。
4、默认路由在____________时才会被选中，默认路由的目的地址/掩码为____________。
5、根据路由来源，可将路由分为3类，分别是___________,___________,____________。
6、下图中路由器RT1上有几个直连网段___________，网络地址分别是什么？___________,_____________,_____________，如何显示路由_______________________快速完成左侧设备的拓扑连接，配置各设备及接口地址。
为RT1的G0/0/1接口配置地址为1.1.1.254/8的命令序列是：______________________________________________________将pc3的IP地址、子网掩码、配置为2.2.2.1/8 网关地址为2.2.254的命令是___________________________三、新知识学习1、直连路由是指__________________________________________。
2、交换机上各VLAN间需要通信，需要使用____________路由，在三层交换机上只需要为VLAN配上_________地址,终端设备_________地址指向VLAN地址即可。
华为路由器直联及静态路由配置实验
第六步：配置静态路由 1、在Router A上配置静态路由
2、在PC-A上： ping 129.3.1.11（不通） 在PC-B上： ping 129.1.1.11（不通） 想想为什么？ 3、在Router B上配置静态路由 4、在PC-A上： ping 129.3.1.11（通） 在PC-A上： ping 129.3.1.11（通）
学习动物精神
12、善解人意的海豚：常常问自己：我是 主管该怎么办才能有助于更好的处理事情 的方法。在工作上善解人意， 会减轻主管、共 事者的负担，也 让你更具人缘。
2019/3/30
第二步：将PC-A通过交换机联接到Router A的ethernet 0端口， 配置PC-A ： IP：129.1.1.11 Mark：255.255.0.0 Gateway：129.1.1.254 第三步：配置Router B <Quidway>system [Quidway]interface ethernet 0/1 [Quidway-Ethernet1]ip addr 129.3.1.254 255.255.0.0 [Quidway-Ethernet0]int eth 0/0 [Quidway-Ethernet0]ip addr 129.2.1.2 255.255.0.0
[Quidway]ip route-static 129.3.0.0 255.255.0.0 129.2.1.2
[Quidway]ip route-static 129.1.0.0 255.255.0.0 129.2.1.1
2019/3/30
学习动物精神
11、机智应变的猴子：工作的流程有时往往是一成不变的， 新人的优势在于不了解既有的做法，而能创造出新的创意 与点子。一味 地接受工作的交付， 只能学到工作方法 的皮毛，能思考应 变的人，才会学到 方法的精髓。
直连路由和静态路由
系部信息工程系班级姓名学号日期地点指导教师成绩实验2：直连路由、静态路由和默认路由【实验目的】1、了解Cisco路由器的基本路由原理。
2、掌握利用路由器连接本地局域网的方法。
3、掌握静态路由和默认路由的配置方法。
4、熟悉常用的路由器配置命令和路由配置命令。
【实验内容】1、利用路由器连接本地局域网。
2、配置两台路由器上的静态路由，实现模拟远程网络互联。
【实验环境】1、实验软件：路由器模拟软件（Boson、Packet Tracer、GNS3）。
2、实验设备：Cisco2621路由器三台，带网卡PC机两台，双绞线，串行电缆3、实验拓扑结构图：（参考课本P121实验5.1-5.2）图2-1 图2-2【实验步骤】一、用路由器连接本地局域网：（请写出涉及到的相关命令，且要求有模式信息）依据图2-1，完成路由器和PC机的基本配置，实现PC0与PC1的相互访问，PC2与PC3的相互访问，并测试结果。
Router0：FastEthernet0/0 ip address 192.168.1.1 255.255.255.0FastEthernet0/1 ip address 192.168.2.1 255.255.255.0Router1：FastEthernet0/0 ip address 192.168.3.1 255.255.255.0FastEthernet0/1 ip address 192.168.4.1 255.255.255.0PC0：192.168.1.2 PC1:192.168.2.2 PC2:192.168.3.2 PC3:192.168.4.2PC0--- PC1:PC2--- PC3:二、静态路由的配置（请写出涉及到的相关命令，且要求有模式信息）在上一题的基础上，完成两台路由器的静态路由配置，实现PC0 、PC1与PC2、PC3的相互访问，并测试结果。
Router0：Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.5.2Router(config)#ip route 192.168.4.0 255.255.255.0 192.168.5.2Router(config)#interface Serial0/0Router(config-if)#clock rate 64000Router1：Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.5.1Router(config)#ip route 192.168.2.0 255.255.255.0 192.168.5.1Router(config)#interface Serial0/0Router(config-if)#clock rate 64000PC0--→PC2:PC0--→PC3:PC1--→PC2:PC1--→PC3:三、默认路由的配置（请写出路由器的配置命令，且要求有模式信息）在上一题的基础上，将路由器0改用默认路由配置，并测试访问情况。
静态路由实验报告
静态路由实验报告实验名称静态路由实验一、实验类型设计性实验二、实验目的1.掌握静态路由的配置方法和技巧； 2.掌握通过静态路由方式实现网络的连通性的方法。
三、实验设备和器材1.安装了 Windows 操作系统的计算机2.Switch_2960: 2 台； 3.PC：2 台； 4.Router-PT 可拓展路由：2 台； 5.DCE 串口线； 6.直连线； 7.交叉线。
四、IP 地址规划设备名称端口地址备注路由器 0 Serial2/0192.168.2.1 DCE 路由器 0 FastEther0/0 192.168.1.1 路由器 1 Serial3/0 192.168.2.2 DTE 路由器 1 FastEther0/0 192.168.3.1PC0 FastEther 192.168.1.3PC1 FastEther 192.168.3.3五、实验步骤（1）如下图所示，新建 Packer Tracer 拓扑图，按照实验硬件环境，选择设备：Router-PT：2 台；Switch_2960：2 台；PC-PT：2 台。
（2）选择直连线，连接交换机的任意端口和 PC 的网口。
（3）选择直连线，连接交换机的任意端口和路由器的FastEther0/0 端口。
（4）选择 DCE 串口线（Serial DCE）,连接路由器 0 的Serial2/0 端口和路由器 1 的 Serial3/0 端口。
（5）绘制好拓扑图，连接好路由器之间的连线，当路由器和交换机之间的连线为红色时，表示没有连通，此时需设置路由器相关的端口信息。
（6）路由器 0：单击路由器 0，在 Config 界面，找到Serial2/0 的配置选项，将 Port Status 状态改为：ON，Clock Rate 改为：64000，如图所示按照相同的方法，在路由器 0 的 Config界面，找到 FastEther0 /0 的配置选项，将 PortStatus状态改为：ON ，如图所示现在路由器 0 和交换机 0 之间的连线为绿色，表示已经连通，路由器 1 和交换机 1 之间的连线为红色，表示没有连通，如图所示路由器 1：单击路由器 1，在 Config界面，找到 Serial3 /0 的配置选项，将 PortStatus状态改为：ON ， ClockRate可以不设置（ NotSet ），如图所示：按照相同的方法，在路由器 1 的 Config界面，找到 FastEther0 /0 的配置选项，将 PortStatus状态改为：ON ，如图所示：现在设置端口之后，重新观察拓扑图，所有连接全部连通（均绿色），如图所示：（6）按照端口地址分配表，配置 PC0和 PC1的地址：（进入“ PC _”|“ Desktop”| “ IPConfiguration ”，默认选择的 Static ）PC0 : IP地址：192.168.1.3，子网掩码：255.255.255.0，默认网关：192.168.1.1。
实验2 静态路由实验
实验2 静态路由基础知识：静态路由是指由网络管理员手工配置的路由信息。
当网络的拓扑结构或链路的状态发生变化时，网络管理员需要手工去修改路由表中相关的静态路由信息。
静态路由一般适用于比较简单的网络环境，在这样的环境中，网络管理员易于清楚地了解网络的拓扑结构，便于设置正确的路由信息。
通过配置静态路由，用户可以人为地指定对某一网络访问时所要经过的路径,在网络结构比较简单，且一般到达某一网络所经过的路径唯一的情况下采用静态路由。
实验目的：理解掌握静态路由的配置，通过设置静态路由，实现路由器两端网络的互相访问。
实验器材：（1） 路由器 2 台 （2） 计算机 2 台 （3） 双绞线若干 实验器材简介：本实验采用的是锐捷的路由器RG-R1762。
实验方法步骤：（1） 将主机和交换机对应的端口按拓扑图连接起来 （2） 分别在两台路由器上配置静态路由（3） 配置主机的IP 地址，验证主机是否可以通信。
实验拓扑图：图 1 实验拓扑图☐ 每个路由器有两个快速以太网端口f1/0和f1/1，使用跳线将两台路由器的以太网端口f1/0互连，并配置两个以太口的ip地址。
☐ 将两台pc分别连接在两个路由器以太网口f1/1上，并配置两台路由器上f1/1的地址和两台pc的地址☐ 分别配置两台路由器上的静态路由，使得两台pc能够互相通信。
R 1PC1IP ：192.168.1.2/24 DG ：192.168.1.1/24R2IP ：10.0.0.2/8 DG ：10.0.0.1/8F1/0：200.0.0.1/24 F1/0：200.0.0.2/24F1/1：具体的操作步骤如下：☐分别登录两台路由器，路由器1和路由器2;☐设置路由器R1的以太网口(f1/0)⏹R1#conf (!进入配置状态)⏹R1(config)#inte f1/0 (!进入端口f1/0)⏹R1(config-if)#ip address 200.0.0.1 255.255.255.0 (!配置其ip地址)⏹R1(config-if)#no shutdown (!打开这个端口)⏹R1(config-if)#exit (!退出端口配置模式)⏹R1(config)#exit (!退出全局配置模式)☐设置路由器R1的以太网口(f1/1)⏹R1#conf (!进入配置状态)⏹R1(config)#inte f1/0 (!进入端口f1/0)⏹R1(config-if)#ip address 192.168.1.1 255.255.255.0 (!配置其ip地址)⏹R1(config-if)#no shutdown (!打开这个端口)⏹R1(config-if)#exit (!退出端口配置模式)⏹R1(config)#exit (!退出全局配置模式)☐查看R1的路由表⏹R1#show ip route⏹查看是否具有到192.168.1.0和200.0.0.0的路由，若有，直连路由配好☐设置路由器R1的静态路由⏹R1#conf (!进入配置状态)⏹R1 (config)# ip route 10.0.0.0 255.0.0.0 200.0.0.2(!创建一条静态路由，将要到10.0.0.0段,子网掩码为255.0.0.0 [路由器1的局域网端口的地址段]的数据转发给以太网上地址为200.0.0.2的路由器[路由器1]) ☐查看R1的路由表⏹R1#show ip route⏹查看是否除了到192.168.1.0和200.0.0.0的路由，还增加了到10.0.0.0的路由，若有，则这个方向的静态路由配好。
《计算机网络》实验六 静态路由配置 实验报告
实验报告六班级：07东方信息姓名：学号：实验时间：10年5月17日机房：9#205 组号：机号：A一、实验题目静态路由配置二、实验设备CISCO路由器、专用电缆、网线、CONSOLE线、PC机三、实验内容1了解路由器的功能2在CISCO路由器上设置和验证静态路由3配置缺省路由四、原理实现网络的互连互通，从而实现信息的共享和传输。
静态路由实验网络拓扑结构图：五、实际步骤步骤1：初始化设置（1）按照图4-1的网络拓扑结构，连接好PC与路由器的网线、PC与路由器Console端口的调试电缆、路由器与路由器之间的V.35电缆。
（2）按照图4-1要求，在PC1、PC2计算机中设置好IP地址、子网掩码、默认网关。
然后利用Ping命令测试两台PC机之间的连通性。
模拟器也按以上配置。
（3）在PC机上启动“超级终端”。
步骤2：路由器 Route A 的基础配置7-A#show runBuilding configuration...Current configuration : 826 bytes!version 12.3service timestamps debug datetime msecservice timestamps log datetime msecno service password-encryption!hostname 7-A!boot-start-markerboot-end-marker!enable password cisco!no network-clock-participate aim 0no network-clock-participate aim 1no aaa new-modelip subnet-zero!!ip cef!!no ftp-server write-enable!!!!interface FastEthernet0/0ip address 10.7.3.1 255.255.255.0duplex autospeed auto!interface FastEthernet0/1ip address 10.7.1.1 255.255.255.0 duplex autospeed auto!interface Serial0/3/0ip address 172.17.200.5 255.255.255.252 no fair-queue!interface Serial0/3/1no ip addressshutdownclockrate 2000000!ip classlessip http server!!!control-plane!!line con 0line aux 0line vty 0 4password ciscologin!scheduler allocate 20000 1000!End步骤3：路由器Route B 的基础配置7-B#show runBuilding configuration...Current configuration : 868 bytes!version 12.3service timestamps debug datetime msec service timestamps log datetime msecno service password-encryption!hostname 7-B!boot-start-markerboot-end-marker!enable password cisco!no network-clock-participate aim 0no network-clock-participate aim 1no aaa new-modelip subnet-zero!!ip cef!!no ftp-server write-enable!!!!interface FastEthernet0/0ip address 10.7.3.1 255.255.255.0 shutdownduplex autospeed auto!interface FastEthernet0/1ip address 10.7.2.1 255.255.255.0 duplex autospeed auto!interface Serial0/3/0ip address 172.17.200.6 255.255.255.252 no fair-queueclockrate 128000!interface Serial0/3/1bandwidth 64no ip addressshutdownclockrate 2000000!ip classlessip http server!!!control-plane!!line con 0line aux 0line vty 0 4password ciscologin!scheduler allocate 20000 1000!end步骤4：在 Route A 上配置静态路由7-A(config)#ip route 10.7.2.0 255.255.255.0 172.17.200.67-A(config)#10.7.4.0 255.255.255.0 172.17.200.6步骤5：检查9-A上的路由表7-A#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set172.17.0.0/30 is subnetted, 1 subnetsC 172.17.200.4 is directly connected, Serial0/3/010.0.0.0/24 is subnetted, 4 subnetsS 10.7.4.0 [1/0] via 172.17.200.6C 10.7.1.0 is directly connected, FastEthernet0/1C 10.7.3.0 is directly connected, FastEthernet0/0S 10.7.2.0 [1/0] via 172.17.200.6步骤6：Ping 7-B的FastEthernet端口的地址。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上机实验报告
课程名称：
H3CNE认证课程（下）
实验名称：
实验18 直连路由和静态路由
姓名：学号：班级：
指导教师：李益实验日期：实验成绩：18.1实验内容与目标
完成本实验，您应该能够：
➢掌握路由转发的基本原理
➢掌握静态路由、缺省路由的配置方法
➢掌握查看路由表的基本命令
18.2实验组网图
图18-1 实验组网18.3实验设备与版本
18.4实验过程RTB
RTA
PCA S1/0 S1/0
PCB
E0/0 E0/0
192.168.1.0/24
192.168.0.0/24 192.168.2.0/24
⏹实验任务一：直连路由与路由表查看
本实验主要是通过在路由器上查看路由表，观察路由表中的路由项。
通过本次实验，学员能够掌握如何使用命令来查看路由表，以及了解路由项中各要素的含义。
步骤一：建立物理连接并运行超级终端
将PC（或终端）的串口通过标准Console电缆与路由器的Console口连接。
电缆的RJ-45头一端连接交换机的Console口；9针RS-232接口一端连接计算机的串行口。
检查设备的软件版本及配置信息，确保各设备软件版本符合要求，所有配置为初始状态。
如果配置不符合要求，请学员在用户视图下擦除设备中的配置文件（reset saved-configuration），然后重启设备（reboot）以使系统采用缺省的配置参数进行初始化。
进入系统视图后，再使用sysname命令给路由器命名为RTA_your name(或RTB_your name)。
步骤二：在路由器上查看路由表
●首先，在路由器的任何视图下通过执行dis ip routing
命令查看路由器全局路由表，执行该命令（截图），从输出信息可知，目前路由器
只有目的地址是
127.0.0.1 的路由。
●按表18-2所示在路由器接口上分别配置IP地址。
（注意：为路由器端口配置IP地
址，需进入对应接口视图，使用ip address命令）
表18-2 IP地址列表
设备名称接口IP地址网关
RTA S1/0 192.168.1.1/24 ——
E0/0 192.168.0.1/24 ——
RTB S1/0 192.168.1.2/24 ——
E0/0 192.168.2.1/24 ——
PCA ——192.168.0.2/24 192.168.0.1
PCB ——192.168.2.2/24 192.168.2.1
●配置完成后，再次通过di ip routing 查看RTA路由表（截图），从
该命令的输出信息可以看出，路由表中的路由类型为直连路由，这种类型的路由是由链路层协议发现的路由，链路层协议UP后，路由器会将其加入路由表中。
如果我们关闭链路层协议，则无该信息。
●在RTA上，进入接口视图，执行shutdown 命令关闭接口
Ethernet0/0，然后再次查看RTA路由表（截图），可以看到与该接口网段相关的路由不存在（存在／消失）。
继续在RTA上在接口视图下执行undo shutdown 命令开启接口Ethernet0/0，然后再次查看RTA路由表（截图），可以看到与该接口网段相关的路由（存在／消失）。
以上实验可知，如果我们关闭链路层协议，则路由表内取消相关信
息。
实验任务二：静态路由配置
本实验主要是通过在路由器上配置静态路由，从而使PC之间能够互访。
通过本次实验，学员能够掌握静态路由的配置，加深对路由环路产生原因的理解。
步骤一：配置PC的IP地址
按表18-2所示在PC上配置IP地址和网关。
配置完成后，在PC上用以下Ping命令来测试可达性：
在PCA上测试到网关（192.168.0.1)的可达性，PING的结果是通（通／不通）。
（截图）
在PCA上用Ping命令测试到PCB的可达性，PING的结果是不通（通／不通）
（截图），造成该结果的原因是没开路由协议。
步骤二：静态路由配置规划
要解决步骤一中出现的PCA与PCB之间可达性的问题，需要规划配置静态路由：
1．规划RTA上的静态路由，RTA上应该配置一条目的网段为192.168.2.0 ，
下一跳为192.168.1.2 的静态路由。
2．规划RTB上的静态路由，RTB上应该配置一条目的网段为192.168.0.0 ，
下一跳为192.168.1.1 ，的静态路由。
步骤三：配置静态路由
依据步骤二的规划，在RTA上配置如下静态路由：（截图方式填空）
●在RTB上配置如下静态路由：（截图方式填空）
●配置完成后，分别在RTA和RTB上查看路由表（截图），可以看到路由表中有一条
Proto 为static，pre 为60的静态路由，表明路由配置成功。
●再次测试PC之间的可达性，在PCA上用Ping命令测试到PCB的可达性，结果
是。
（截图）
●要查看PCA到PCB的数据报文的传递路径，可以在PCA上通过命令来查
看，查看结果是报文沿PCA->->->PCB的路径被转发。
（截图）
步骤四：路由环路观察
为了人为在RTA和RTB之间造成环路，可以在RTA和RTB上分别配置一条缺省路由，该路由的下一跳互相指向对方，因为路由器之间是用串口点到点相连的，所以可以
（可以／不可以）配置下一跳为本地接口。
●在RTA上配置该路由：
[RTA]ip route-static 0.0.0.0 0.0.0.0 s1/0
●在RTB上配置该路由：
[RTB]ip route-static 0.0.0.0 0.0.0.0 s1/0
配置完成后，在路由器上查看路由表。
●在RTA上查看路由表（截图），可以看到一条优先级为60 ，协议类型为静
态路由的缺省路由。
在RTB上查看路由表（截图），可以看到一条优先级为60 ，协议类型为静态路由的缺省路由。
可知，缺省路由配置成功。
然后在PCA上用ping 3.3.3.3 命令追踪到目的IP地址3.3.3.3的数据报文的转发路径，由以上输出（截图）可以看到，到目的地址3.3.3.3的报文匹配了静态默认路由，报文在s1/0和s1/0两个接口之间循环转发。
造成该现象的原因是：路由环路。
18.5实验中的命令列表
表18-3命令列表
18.6思考题
1．在实验任务二中，如果仅在RTA上配置静态路由，不在RTB上配置，那么PCA发出的数据报文能到达PCB吗？PCA能够Ping通PCB吗？
答：PCA发出的数据报文能够到达PCB。
因为RTA有路由，从而转发到RTB,而RTB 上有直连路由到PCB所在网段，所以能够将报文转发到PCB。
但是PCA不能Ping通PCB，因为RTB上没有到PCA的回程路由，而Ping报文是双向的，从PCB返回的Ping报文在RTB被丢弃。
在实际应用中，从一个网段到另一个网段的单通意义不大。
因为基本所有常用应用（HTTP，FTP，E-mail等）都是基于TCP的，都需要三次握手，也就是需要互相可达才能建立连接。
2．路由器和PC之间会形成路由环路吗？
答：不会，正常情况下PC不具备转发功能，因此当路由器将数据报文转发给PC时，如果目的地址不是该PC，报文会被丢弃而不是继续转发。
注：实验报告以“学号—姓名—实验18”命名，并提交至教师机。
