机械设计常用元器件选型指南
机械设计中的传动元件选型与设计
机械设计中的传动元件选型与设计机械设计中的传动元件选型与设计是一项关键性工作，它直接影响到机械装置的运行效能和寿命。
本文将探讨机械设计中传动元件的选型原则、设计步骤以及常见的传动元件类型。
一、传动元件选型原则传动元件选型的目标是在满足设计要求的前提下，选择最合适的传动元件。
在选型过程中，需要考虑以下几个关键因素：1. 转矩和转速要求：根据机械装置的负荷特性和运行要求，确定所需的最大转矩和转速。
2. 工作环境：考虑机械装置所处的工作环境，包括温度、湿度、清洁度等因素，选择适应环境的传动元件材料和防护措施。
3. 节能要求：尽可能选用效率高、摩擦小的传动元件，以减小传动损失，提高能源利用率。
4. 寿命要求：根据机械装置的使用寿命要求和维护周期，选择耐磨损、耐腐蚀、寿命长的传动元件。
5. 加工和维修便捷性：考虑传动元件的加工难度和维修成本，选择加工容易、维护便捷的传动元件。
二、传动元件设计步骤在进行传动元件设计时，需要按照以下步骤进行：1. 确定传动方式：根据机械装置的特点和应用要求，选择合适的传动方式，如齿轮传动、带传动、链传动等。
2. 计算传动比：根据所需的转速比和转矩比，计算出合适的传动比，确定初步的传动方案。
3. 选取传动比范围内的传动元件：根据初步的传动方案，选取合适的传动元件，包括齿轮、皮带、链条等。
4. 进行校核计算：根据传动元件的几何参数和工作条件，进行校核计算，包括强度校核、接触疲劳寿命计算等。
5. 进行传动元件的布置和优化：根据实际情况，进行传动元件的布置和优化设计，确保传动系统的紧凑性、协调性和稳定性。
6. 进行传动系统的动力学分析：根据传动元件的特性和工作条件，进行传动系统的动力学分析，包括功率损失、振动、冲击等方面的分析。
三、常见的传动元件类型1. 齿轮传动：齿轮传动是一种常用的传动方式，可分为直齿轮、斜齿轮、螺旋齿轮等，广泛应用于各种机械装置中。
2. 带传动：带传动是一种采用带条进行动力传递的方式，具有噪音低、传动平稳等特点。
机械零件的设计与选型
机械零件的设计与选型在机械工程领域中，机械零件的设计和选型是至关重要的环节。
合理的设计和选型能够有效提高机械装置的性能、减少故障率，从而提高工作效率和可靠性。
本文将介绍一些机械零件设计和选型的基本原则，并通过实例说明其应用。
一、设计原则机械零件的设计需要遵循几个基本原则，包括合理性、可靠性、节能性和易维护性。
1. 合理性：设计应符合机械装置的工作要求和使用环境。
需要充分考虑各种因素，如载荷、运动方式、工作温度等，以保证零件能够正常工作。
2. 可靠性：机械零件的设计需要有足够的可靠性，能够承受一定的载荷并长时间运行。
在设计中需要考虑材料的强度和耐磨性等指标，以确保零件的使用寿命。
3. 节能性：设计应尽量减小能量损失，提高机械装置的能源利用效率。
可以通过优化摩擦副设计、减少机械零件的质量等方式实现节能目标。
4. 易维护性：机械零件的设计需要考虑到维修和保养的便利性。
应合理设置检修口和拆卸装置，以方便维护人员进行保养和故障排除。
二、选型原则机械零件的选型是根据设计要求和使用环境来选择最合适的零件。
选型时需要考虑以下几个原则：适用性、可靠性、成本和供货。
1. 适用性：根据机械装置的工作要求，选择具备所需性能指标的机械零件。
例如，在选择轴承时，需要考虑负载能力、转速限制和寿命等指标，以确保选用的轴承能够适应工作条件。
2. 可靠性：选型时需要考虑零件的质量和可靠性指标。
可通过查阅厂家提供的技术资料和产品测试报告来评估零件的可靠性。
3. 成本：选择机械零件时需要综合考虑价格、性能和质量等因素。
应选用性价比较高的零件，以保证机械装置的经济性。
4. 供货：选型时需要注意零件的供货情况。
应选择那些供应稳定、有保障的零件，以免后期因零件供应问题导致工作中断。
三、实例分析为了更好地理解机械零件设计和选型的原则，我们以齿轮的设计和选型为例进行分析。
齿轮作为机械传动中常用的零件，其设计和选型对于机械装置的正常运行至关重要。
浅谈数控车床设计中电气元器件的选择
浅谈数控车床设计中电气元器件的选择摘要：数控机床是现代生产必备的一项基本工具，以其电子化、自动化、精密化、高效化等特点显示了它在机械制造业中无可替代的地位。
电气元器件作为数控机床的重要组成部分，在数控机床的设计、应用中也不容忽视。
本文笔者就自身的一些工作经验以及学习心得入手，简要谈一下数控车床设计中电气元器件的选择，旨在为数控机床更好的发展、应用贡献一份自己的力量。
关键词：数控车床设计电气元器件选择一、熔断器的选用首先要注意熔断器的选择，熔断器的熔体只有正确的选择，才能起到应有的保护作用。
熔断器类型的选择根据使用环境和负载性质选择适合类型的熔断器。
在机床控制线路中，多选用RL1系列螺旋式熔断器。
其次要注意熔体额定电流的选择，对照明电热等电流较平稳无冲击电流的负载短路保护，熔体的额定电流应等于或稍大于负载的额定电流。
对一台不经常启动且启动时间不长的电动机的短路保护，熔体的额定电流IRN应大于或等于1.5～2.5倍电机额定电流In，即IRN≥（1.5～2.5）IN；另外，对多台电动机的短路保护，熔体的额定电流应大于或等于其中最大电动机的额定电流Inmax的1.5～2.5倍加上其余电动机额定电流的总和∑IN，即IRN≥（1.5～2.5）Inmax+∑IN。
在电动机的功率较大而实际负载较小时，熔体额定电流可以适当小些，小到电动机起动时熔体不熔断为准。
再者就是熔断器额定电压和额定电流的选择，第一要确定熔断器的额定电压必须等于或大于线路的额定电压；还要确定熔断器的额定电流必须等于或大于所装熔体的额定电流；另外也要注意熔断器的分断能力应大于电路中可能出现的最大短路电流。
二、接触器的选用接触器是一种自动的电磁式开关，适用于远距离频繁的接通或断开交直流主电路及大容量控制电路。
其主要控制对象是电动机，也可用于控制其他负载，如电热设备，电焊机以及电容器组等。
它不仅能实现远距离自动操作和欠电压释放保护功能，而且具有控制容量大、工作可靠、操作频率高、使用寿命长等优点，因而在电力拖动系统中得到了广泛的应用。
常用元器件选型指南
常用元器件选型指南在电子产品设计和电路搭建中，常用元器件的选型是非常关键的一步。
正确选择合适的元器件，不仅可以保证电路的性能和可靠性，还可以提高产品的竞争力和市场份额。
本文将为您介绍一些常用元器件的选型指南，以帮助您在设计和搭建电路时做出正确的决策。
1.电源和稳压器件电源和稳压器件是电路中最基础的组成部分之一、正确选择合适的电源和稳压器件可以确保电路接收到充足和稳定的电能。
选型时需要考虑以下几个因素：-输入电压范围：根据应用场景和要求选择适合的输入电压范围，确保电源能够满足电路的供电需求。
-输出电压/电流：根据电路的工作电压和所需的电流选择合适的电源和稳压器件。
-效率和功耗：选择高效率的电源和稳压器件，以减少能源浪费和热量产生。
2.晶振和时钟器件晶振和时钟器件用于提供电路的时钟信号，以确保电路的正常运行和数据同步。
以下是一些选型指南：-频率范围：根据电路工作的频率要求选择合适的晶振和时钟器件。
-稳定性和精度：选择稳定性和精度较高的晶振和时钟器件，以确保电路的准确性和可靠性。
-尺寸和封装：根据电路的尺寸和空间要求选择适合的尺寸和封装类型。
3.传感器和探测器件传感器和探测器件用于感应和检测环境中的物理量和信号。
在选型时需要考虑以下几个因素：-检测范围和精度：根据需要检测的物理量的范围和精度要求选择合适的传感器和探测器件。
-接口和通信协议：选择具有适当接口和通信协议的传感器和探测器件，以便与其他设备和系统进行数据交互。
-环境适应性：根据应用环境的要求选择具有合适环境适应性的传感器和探测器件，例如温度、湿度、压力等等。
4.模拟器件模拟器件用于处理模拟电信号，如放大、滤波、调节等。
在选型时需要考虑以下几个因素：-功能和性能：根据电路的功能要求选择合适的模拟器件，如放大器、滤波器、运算放大器等。
-带宽和频率响应：根据电路的工作频率范围选择合适的模拟器件，以确保信号传输的准确性和稳定性。
-噪声和失真特性：选择噪声和失真特性较低的模拟器件，以提高电路的信号质量和准确度。
机械基础机械元件设计与选择
机械基础机械元件设计与选择一、引言机械元件是机械系统中的重要组成部分，其设计与选择对机械性能和运行效果具有重要影响。
本文将从机械元件设计与选择的角度进行探讨，并为读者提供一些设计与选择的指导原则。
二、机械元件的设计与选择原则1. 功能需求在进行机械元件设计与选择时，首先应明确机械系统的功能需求。
不同的机械系统具有不同的功能要求，因此在设计与选择过程中应根据实际需要确定元件的功能要求，以确保其满足机械系统的预期功能。
2. 材料选择材料的选择对元件的性能和寿命至关重要。
在进行材料选择时，应考虑元件所处的工作环境、受力情况和温度等因素，并选择具有适当强度、硬度和耐磨性能的材料。
此外，还要考虑材料的加工性和成本，以便实现经济有效的设计。
3. 尺寸和几何形状设计机械元件的尺寸和几何形状设计直接影响其性能。
在进行尺寸设计时，应根据元件的功能需求和受力情况确定合适的尺寸范围，以保证元件在工作过程中具有足够的强度和刚度。
在几何形状的设计方面，应尽量避免过于复杂的形状，以便实现加工和装配的便利性。
4. 运动与配合设计机械元件的运动与配合设计对机械系统的运行效果和寿命具有重要影响。
在进行运动与配合设计时，应根据元件的功能要求确定合适的运动方式和配合尺寸，以确保元件之间的配合满足要求，并避免因摩擦和磨损导致的性能下降和寿命缩短。
5. 可靠性设计机械元件的可靠性设计是保证机械系统正常运行的基础。
在设计过程中，应考虑元件的可靠性与安全性，在材料选择、尺寸设计和运动配合等方面进行合理的设计，以确保元件具有足够的可靠性和使用寿命。
6. 维护保养性设计机械元件的维护保养对机械系统的正常运行和寿命有着重要影响。
在设计过程中，应考虑元件的维修和更换的难易程度，尽量减少维护保养的成本和时间，提高机械系统的可维护性和可用性。
三、机械元件设计与选择案例以轴承为例，介绍机械元件的设计与选择案例。
轴承作为机械系统中常用的元件之一，在设计和选择时需要考虑以下几个方面：1. 功能需求：根据轴承所处的工作环境和受力情况，确定其承载能力、旋转精度和耐磨性等功能要求。
典型零件的选用
轴类零件材料总结
• 1.优质碳素钢： 35、40、45、50钢等，其中45钢最常用。 一般要经正火、调质或表面淬火热处理。 • 2.合金钢： 20Cr、40Cr、40CrNi、20CrMnTi、40MnB等。 采用合金钢必须采取相应的热处理。 • 3.球墨铸铁或可锻铸铁： QT600-3、QT700-2、KTZ450-5、KTZ500-4 等 。
轴类零件选材（常用材料-钢铁）
2 ．铸钢 形状复杂、尺寸较大的轴，可采用铸钢来制造，如 ZG230-450。铸钢轴比锻钢轴的综合力学性能(主要是韧性)要低。 3．铸铁 由于大多数轴很少以冲击过载而断裂的形式失效，故 近几十年来愈来愈多地采用球墨铸铁(如QT700-2)和高强度灰铸
铁(HT350、KTZ550—06等)来代替钢作为轴(尤其是曲轴)的材料。 铸铁轴的刚度和耐磨性不低，且具有缺口敏感性低、减振减摩、 切削加工性好且生产成本低等优点，选材时值得重视。
轴类零件选材
轴类零件选材
轴类零件选材
轴类零件选材
轴类零件选材（典型材料）
轴类零件选材（综述）
① 以刚度为主、轻载的轴，为降低成本，可选用碳钢(如45钢)、 铸铁(如QT700-2)、普通质量碳钢(如Q275)制造；一般进行正火 或调质处理，若提高相对运动部位的耐磨性，可表面淬火。 ② 以耐磨性为主的轴， 可选碳含量较高的钢(如 65Mn、9Mn2V)或低碳钢(20Cr、20CrMnTi)渗碳制造，对其中精 度有极高要求的轴，则应选38CrMoAlA渗氮制造。 ③ 主要受弯扭载荷的轴，无需选淬透性大的钢种，可选45、40Cr 即可；而对受拉-压载荷的轴，当其尺寸较大、形状较复杂时， 则应选用淬透性较高的钢种，如40CrNiMo。 ④ 主要受明显、强烈冲击的轴，宜用低碳钢渗碳制造。
冲击钻毕设 电机及元器件选型

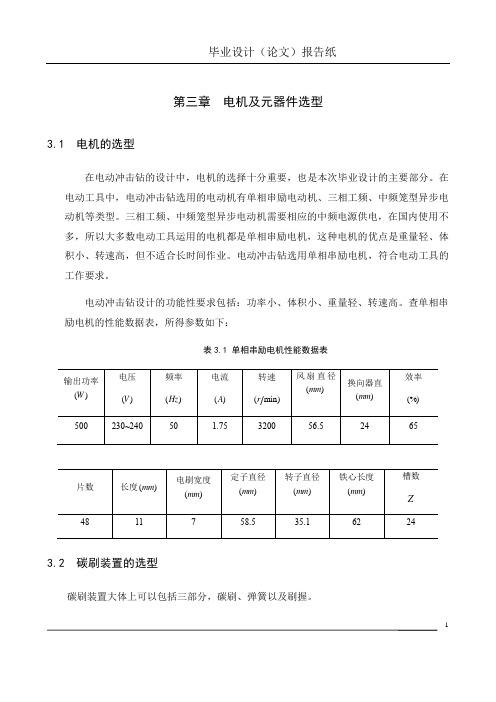

第三章电机及元器件选型3.1 电机的选型在电动冲击钻的设计中，电机的选择十分重要，也是本次毕业设计的主要部分。
在电动工具中，电动冲击钻选用的电动机有单相串励电动机、三相工频、中频笼型异步电动机等类型。
三相工频、中频笼型异步电动机需要相应的中频电源供电，在国内使用不多，所以大多数电动工具运用的电机都是单相串励电机，这种电机的优点是重量轻、体积小、转速高，但不适合长时间作业。
电动冲击钻选用单相串励电机，符合电动工具的工作要求。
电动冲击钻设计的功能性要求包括：功率小、体积小、重量轻、转速高。
查单相串励电机的性能数据表，所得参数如下：表3.1 单相串励电机性能数据表3.2 碳刷装置的选型碳刷装置大体上可以包括三部分，碳刷、弹簧以及刷握。
1电动工具中使用的碳刷都由石墨制成，形状大部分为长方形方块，卡在金属的支架上，内部的弹簧把它紧压在转轴上，这样能使它与换向器接触，碳刷紧贴着转子，通过碳刷的导电作用，把电源导入到电机中，把电能经过换向器输传送给线圈。
碳刷主要成分是碳，比较容易磨损，所以工作一段时间需要更换一副新的碳刷。
在电动工具中，电动冲击钻常用的型号为51＃，查《电动工具设计手册》确定电刷的长度、宽度、厚度的尺寸，所得结果如下表所示。
表3.2 电刷的型号及尺寸1—碳刷 2—引出线 3—弹簧 4—引线铜片图3.1碳刷结构简图23.3 轴承的选型在电动冲击钻的设计中，轴承的选用同样很重要。
查《电动工具设计手册》可以发现，电动工具常用的轴承有3类，包括滚动轴承、滚针轴承以及滑动轴承。
在使用电动冲击钻时，常选用滚动轴承，常见的型号有606、607、608、609四种，根据设计要求选择607、608型号的滚动轴承，内径、外径、宽度、质量参数见下表：表3.3 轴承的型号及尺寸3.4 开关的选型电动工具中，常用的开关包括电源开关、交流调速开关、直流调速开关、正反转开关、过电流保护开关等。
大部分开关装在电动工具的手柄中，其优点是操作方便，安全可靠。
机械零件的设计与选型
机械零件的设计与选型机械零件的设计与选型在机械行业中起着至关重要的作用。
一款优秀的机械产品离不开合理的零件设计和选型，这不仅关系到产品的性能表现，也关系到产品的可靠性和使用寿命。
因此，在进行机械零件的设计与选型时，需要认真考虑各种因素，做到科学、合理、可靠。
一、机械零件设计机械零件设计是机械产品设计的基础。
在进行机械零件设计时，需要根据产品的功能要求和工作环境等因素来确定具体的设计方案。
首先要考虑零件的结构设计，包括零件的形状、尺寸、材质等。
结构设计要满足产品的使用要求，确保零件在工作时能够承受相应的力和扭矩，不发生变形和破坏。
其次是零件的连接设计。
不同零件之间需要通过连接件来连接，连接件的设计要考虑到连接的牢固性和可靠性，避免在工作过程中出现松动和脱落的情况。
连接件的选择也要根据产品的使用要求和工作环境来确定，确保连接件能够承受相应的载荷。
最后是零件的制造工艺设计。
在进行零件设计时，需要考虑到零件的制造工艺性，确保零件能够通过现有的生产工艺来制造。
制造工艺设计要考虑到零件的加工难度、加工精度等因素，避免出现制造过程中的问题，确保产品的质量。
二、机械零件选型机械零件选型是机械产品设计的重要环节。
在进行机械零件选型时，需要根据产品的使用要求和性能指标来选择合适的零件。
首先要考虑零件的功能要求，包括承载能力、耐磨性、耐腐蚀性等。
根据产品的使用环境和工作条件来选择适合的零件。
其次是零件的材料选型。
不同零件需要选择不同的材料来制造，材料的选择直接影响到零件的性能和使用寿命。
在进行材料选型时，需要考虑到材料的力学性能、耐磨性、耐腐蚀性等因素，确保选择的材料能够满足产品的使用要求。
最后是零件的尺寸选型。
在进行零件尺寸选型时，需要考虑到零件的结构设计和连接设计，确保零件的尺寸能够满足产品的组装要求和使用要求。
尺寸选型要考虑到零件的装配间隙、工作间隙等因素，避免出现因尺寸不合适而导致的问题。
综上所述，机械零件的设计与选型是机械产品设计过程中至关重要的环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用元件
一：气动元件
A:常用品牌：SMC（日本）、亚德客（中国台湾）、小金井（日本）、气立可（中国台湾）
其它品牌：CKD(日本)、MAC(美国)、金器（中国台湾）、长拓（中国台湾）
B:类别：1、气源处理：空气过滤器、减压阀、油雾器、压力表、冷却器、干燥器等。
2、控制元件：速度控制阀、电磁阀、电气比例阀、精密减压阀、
3、执行元件：气缸、气动滑台、摆动气缸、气爪、气动马达、真空吸盘等
4、检测元件：压力开关、流量开关
5、其它：液压缓冲器、磁性开关、管接头、单向阀、真空发生器等
二：液压元件
A:常用品牌：力士乐（德国）、油研（日本）、北部精机（中国台湾）、大金液压（日本）
其它品牌：榆次液压（中国）、派克（美国）、Atos阿托斯（意大利）。
B:类别：动力元件：齿轮泵、叶片泵、柱塞泵、螺杆泵
执行元件：液压缸：活塞液压缸、柱塞液压缸、摆动液压缸、组合液压缸
液压马达：齿轮式液压马达、叶片液压马达、柱塞液压马达
控制元件：方向控制阀：单向阀、换向阀
压力控制阀：溢流阀、减压阀、顺序阀、压力继电器等
流量控制阀：节流阀、调速阀、分流阀
辅助元件：蓄能器、过滤器、冷却器、加热器、油管、管接头、邮箱、压力计、流量计等
三：常用传感器
A:常用品牌：基恩士（日本）、欧姆龙（日本）、SICK（美国）
其它品牌：松下（日本）、神视（日本）、西克（德国）、西门子（德国）
B:类别：接近传感器：1.当检测体为金属材料时，应选用高频振荡型接近传感器，该类型接
近传感器对铁镍、A3 钢类检测体检测最灵敏。
对铝、黄铜和不锈钢
类检测体，其检测灵敏度就低。
2.当检测体为非金属材料时，如；木材、纸张、塑料、玻璃和水等，
应选用电容型接近传感器。
3.金属体和非金属要进行远距离检测和控制时，应选用光电型接近传
感器或超声波型接近传感器。
4.对于检测体为金属时，若检测灵敏度要求不高时，可选用价格低廉
的磁性接近传感器或霍尔式接近传感器。
常用欧姆龙E2E-系列（检测磁性金属）
光电传感器：常用：透过型、回归反射型、扩散反射型
其它：聚焦光束反射性、小光束限定反射型、固定距离型、光泽识别型光纤传感器：光电传感器的一种，适用于狭小空间和高精度。
安全光栅：光电安全装置通过发射红外线，产生保护光幕，当光幕被遮挡时，装置发出遮光信号，控制具有潜在危险的机械设备停止工作，避免发生安全
事故。
空气压力传感器：把气体压力的变化转变为电信号。
设定值用来抽吸确认、就位确
认、漏测试等。
图像传感器：通过相机捕捉图像，实现外观、文字、位置、瑕疵等检测。
流量传感器：检测水、气体、液体等的流量。
电磁式、机械式、超声波式、热式等
四：其它传感器
激光位移传感器：激光位移传感器可精确非接触测量被测物体的位置、位移等变化，主
要应用于检测物体的位移、厚度、振动、距离、直径等几何量的测量。
用于超高精度的测量，微米级以下。
数据条码读取器、高精度CCD测量仪器、安全激光扫描仪、数字接触式传感器、温度传感器、液位传感器、真空度传感器、压力传感器等。
五：电机
电机属于马达的一种。
马达常见分类：液压马达、电动马达、气动马达等
按用途分为：驱动电机、步进电机、伺服电机
常用品牌：驱动电机：东历（厦门）、城邦（中国台湾）、东方马达（日本）
步进电机：雷赛（深圳）、步科（上海）、三洋（日本）、东方马达（日本）
伺服电机：松下（日本）、三菱（日本）西门子（德国）
减速机：城邦（中国台湾）、传仕（中国台湾）SEW（德国）
六：轴承
支撑机械旋转体，用以降低设备在传动过程中的机械载荷摩擦系数。
常用品牌：NSK（日本）、SKF（瑞典）、IKO（日本）、米思米（日本）
七：直线导轨
直线导轨副一般由导轨、滑块、反向器、滚动体和保持器等组成，它是一种新型的作相对往复直线运动的滚动支承，能以滑块和导轨间的钢球滚动来代替直接的滑动接触，并且滚动体可以借助反向器在滚道和滑块内实现无限循环，具有结构简单、动静摩擦系数小、定位精度高、精度保持性好等优点。
常用品牌：上银（中国台湾）、THK（日本）、IKO（日本）、米思米（日本）
八：滚珠丝杆
滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。
常用品牌：上银（中国台湾）、THK（日本）、IKO（日本）、NSK（日本），TBI（日本）
支撑方式：A:固定——自由
一端装止推轴承，其承载能力小，轴向刚度低，仅适用于短丝杠，低速中精
度的场合。
B:固定——支撑
一端装止推轴承，另一端装深沟球轴承。
为了减小丝杠热变的影响，止推轴
承的安装位置应远离热源。
适用于中转速，高精度的场合。
C:固定——固定
两端装双重止推轴承及深沟球轴承。
为了提高刚度，丝杠两端采用双重支承，
如止推轴承和深沟球轴承，并施加预紧拉力。
这种结构形式，可使丝杠的热
变形能转化为止推轴承的预紧力。
适用于高速，高精度的场合。
D：支撑——支撑
两端装止推轴承，将止推轴承装在滚珠丝杠的两端，并施加预紧拉力，有助
于提高传动刚度，但这种安装方式对热伸长较为敏感.适用于中速中精度场
合。
九：人机界面（触摸屏）
常用品牌：威纶（中国台湾）、维控（厦门）、信捷（无锡）、三菱（日本）
十：其它常用品牌
富士断路器、按钮开关等
正泰接触器、热继电器、按钮开关、断路器等
三菱PLC、触摸屏、伺服马达等
欧姆龙计数器、行程开关、继电器等。
