新能源汽车驱动电机的特点和测试要点

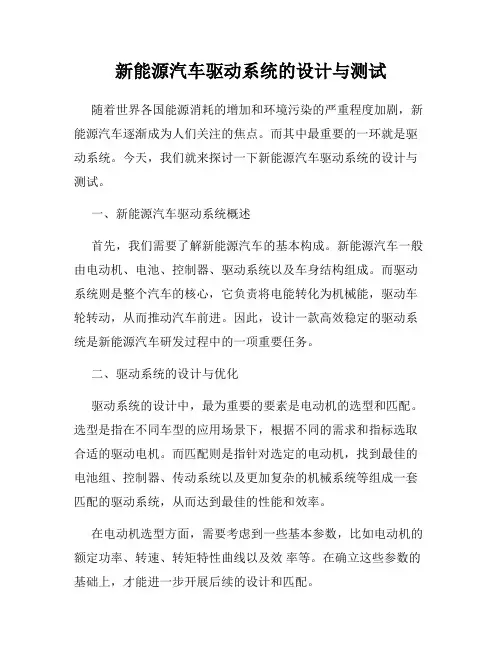

新能源汽车驱动系统的设计与测试
新能源汽车驱动系统的设计与测试随着世界各国能源消耗的增加和环境污染的严重程度加剧，新能源汽车逐渐成为人们关注的焦点。
而其中最重要的一环就是驱动系统。
今天，我们就来探讨一下新能源汽车驱动系统的设计与测试。
一、新能源汽车驱动系统概述首先，我们需要了解新能源汽车的基本构成。
新能源汽车一般由电动机、电池、控制器、驱动系统以及车身结构组成。
而驱动系统则是整个汽车的核心，它负责将电能转化为机械能，驱动车轮转动，从而推动汽车前进。
因此，设计一款高效稳定的驱动系统是新能源汽车研发过程中的一项重要任务。
二、驱动系统的设计与优化驱动系统的设计中，最为重要的要素是电动机的选型和匹配。
选型是指在不同车型的应用场景下，根据不同的需求和指标选取合适的驱动电机。
而匹配则是指针对选定的电动机，找到最佳的电池组、控制器、传动系统以及更加复杂的机械系统等组成一套匹配的驱动系统，从而达到最佳的性能和效率。
在电动机选型方面，需要考虑到一些基本参数，比如电动机的额定功率、转速、转矩特性曲线以及效率等。
在确立这些参数的基础上，才能进一步开展后续的设计和匹配。
在匹配方面，需要综合考虑电动机与电池组的匹配，控制器与电机的匹配，传动系统与电机的匹配等。
在这个过程中，需要对不同组件之间的联系和配合进行全方位的分析和量化，从而达到更好的效果。
三、驱动系统的测试和验证在驱动系统的设计和优化完成之后，还需要进行一系列的测试和验证工作。
这些测试工作主要是为了验证驱动系统中各个部件的性能和可靠性。
目标是全面测试和证明驱动系统的性能、可靠性和承受力，为整个新能源汽车的研发工作提供关键的数据和依据。
在测试和验证工作中，需要实际操作汽车，进行实际测试和验证。
其中，最常见的测试方式是路试，通过道路环境下的实车测试，得出驱动系统的各种参数，实现汽车的最终性能评估和安全性评估。
除此之外，还有基准测试、仿真模拟、器件测试以及设备测试等多种测试方式，以满足不同的需求。
总之，驱动系统是新能源汽车的核心技术之一。

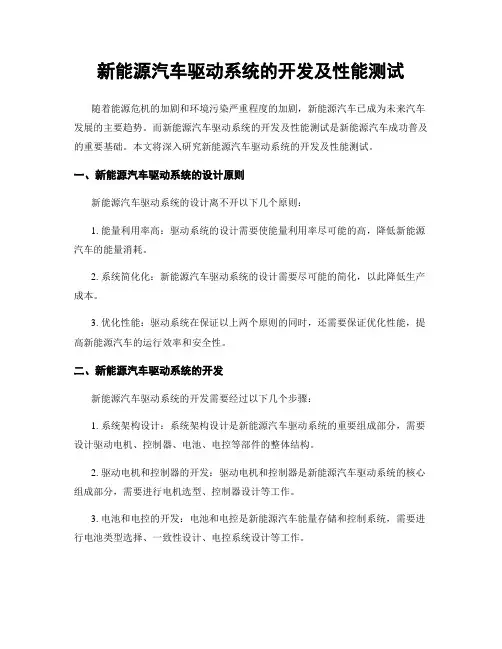

新能源汽车驱动系统的开发及性能测试
新能源汽车驱动系统的开发及性能测试随着能源危机的加剧和环境污染严重程度的加剧，新能源汽车已成为未来汽车发展的主要趋势。
而新能源汽车驱动系统的开发及性能测试是新能源汽车成功普及的重要基础。
本文将深入研究新能源汽车驱动系统的开发及性能测试。
一、新能源汽车驱动系统的设计原则新能源汽车驱动系统的设计离不开以下几个原则：1. 能量利用率高：驱动系统的设计需要使能量利用率尽可能的高，降低新能源汽车的能量消耗。
2. 系统简化化：新能源汽车驱动系统的设计需要尽可能的简化，以此降低生产成本。
3. 优化性能：驱动系统在保证以上两个原则的同时，还需要保证优化性能，提高新能源汽车的运行效率和安全性。
二、新能源汽车驱动系统的开发新能源汽车驱动系统的开发需要经过以下几个步骤：1. 系统架构设计：系统架构设计是新能源汽车驱动系统的重要组成部分，需要设计驱动电机、控制器、电池、电控等部件的整体结构。
2. 驱动电机和控制器的开发：驱动电机和控制器是新能源汽车驱动系统的核心组成部分，需要进行电机选型、控制器设计等工作。
3. 电池和电控的开发：电池和电控是新能源汽车能量存储和控制系统，需要进行电池类型选择、一致性设计、电控系统设计等工作。
4. 系统集成测试：所有组件的开发完成后需要进行系统集成测试，确保驱动系统的正常运行。
三、新能源汽车驱动系统的性能测试新能源汽车驱动系统的性能测试需要从以下几个方面考虑：1. 效率测试：测试驱动系统的能源利用率，即电池转化为电机动力的比率。
2. 续航测试：测试驱动系统的续航能力，即一次充电后车辆能行驶的最大距离。
3. 加速测试：测试驱动系统的加速能力，即车辆在特定条件下的加速时间。
4. 制动测试：测试驱动系统的制动性能，即车辆在特定条件下的制动时间和距离。
5. 安全测试：测试驱动系统的安全性能，包括底盘结构、碰撞测试等。
以上几个方面的测试是对新能源汽车驱动系统性能测试的基本要求。
在测试过程中需要对不同条件下的测试结果进行比较和分析，以此确定新能源汽车驱动系统的性能表现。

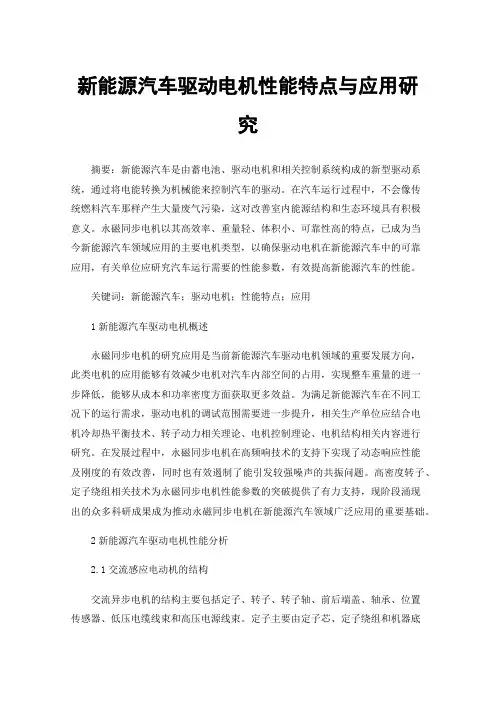

新能源汽车驱动电机性能特点与应用研究
新能源汽车驱动电机性能特点与应用研究摘要：新能源汽车是由蓄电池、驱动电机和相关控制系统构成的新型驱动系统，通过将电能转换为机械能来控制汽车的驱动。
在汽车运行过程中，不会像传统燃料汽车那样产生大量废气污染，这对改善室内能源结构和生态环境具有积极意义。
永磁同步电机以其高效率、重量轻、体积小、可靠性高的特点，已成为当今新能源汽车领域应用的主要电机类型，以确保驱动电机在新能源汽车中的可靠应用，有关单位应研究汽车运行需要的性能参数，有效提高新能源汽车的性能。
关键词：新能源汽车；驱动电机；性能特点；应用1新能源汽车驱动电机概述永磁同步电机的研究应用是当前新能源汽车驱动电机领域的重要发展方向，此类电机的应用能够有效减少电机对汽车内部空间的占用，实现整车重量的进一步降低，能够从成本和功率密度方面获取更多效益。
为满足新能源汽车在不同工况下的运行需求，驱动电机的调试范围需要进一步提升，相关生产单位应结合电机冷却热平衡技术、转子动力相关理论、电机控制理论、电机结构相关内容进行研究。
在发展过程中，永磁同步电机在高频响技术的支持下实现了动态响应性能及刚度的有效改善，同时也有效遏制了能引发较强噪声的共振问题。
高密度转子、定子绕组相关技术为永磁同步电机性能参数的突破提供了有力支持，现阶段涌现出的众多科研成果成为推动永磁同步电机在新能源汽车领域广泛应用的重要基础。
2新能源汽车驱动电机性能分析2.1交流感应电动机的结构交流异步电机的结构主要包括定子、转子、转子轴、前后端盖、轴承、位置传感器、低压电缆线束和高压电源线束。
定子主要由定子芯、定子绕组和机器底座组成，定子芯由硅钢板堆叠而成，定子绕组由聚酯薄膜圆形铜线或圆形铝线缠绕而成，根据设计师的要求缠绕成相应的匝数，然后进入定子芯槽。
转子主要由转子芯、转子轴、转子绕组组成，对于线圈型交流异步电机，转子绕组由嵌入转子槽内的缠绕铜线组成；对于鼠笼式交流异步电机，其转子称为鼠笼转子，主要通过高温铝铸造通过转子芯，然后转子芯槽内部，两侧由铝铸造，因此称为铝环。
新能源汽车驱动电机分析报告
新能源汽车驱动电机分析报告
新能源汽车的驱动电机旨在提高普通汽车的能源效率，在利用传统汽车的动力机构集成更高效的电动汽车实现更低的排放量。
汽车驱动电机一般采用同步电机，其特点是体积小，重量轻，可提高汽车的行驶距离，有效减少汽车排放，提高行驶安全性。
同步电机是新能源汽车驱动系统的主要要素，它的功能是利用电动力来驱动汽车。
有三种不同类型的同步电机，分别是直流伺服电机、交流永磁同步电机和无级变速电机。
直流伺服电机技术能够在满足汽车的驱动要求的同时，具有较高的效率，可以高效利用新能源汽车的能源；同时，具有较强的可控性，可以根据不同的路况进行有效的驱动，增强新能源汽车的安全性；另外，它还具有较强的耐久性，可以在实际行驶中维持较高的发动机性能和效率。
交流永磁同步电机，又被称为高效电动机，整体效率可以达到95%以上，超过传统发动机效率的90%，能够有效增加新能源汽车的行驶距离；同时，它的可控性更强，能够根据不同的道路状况进行控制，在行驶速度变化时能够实现自动衔接，有效提高汽车的可控性；另外，它的噪音也更小，无刺激性，使汽车环境更安静。

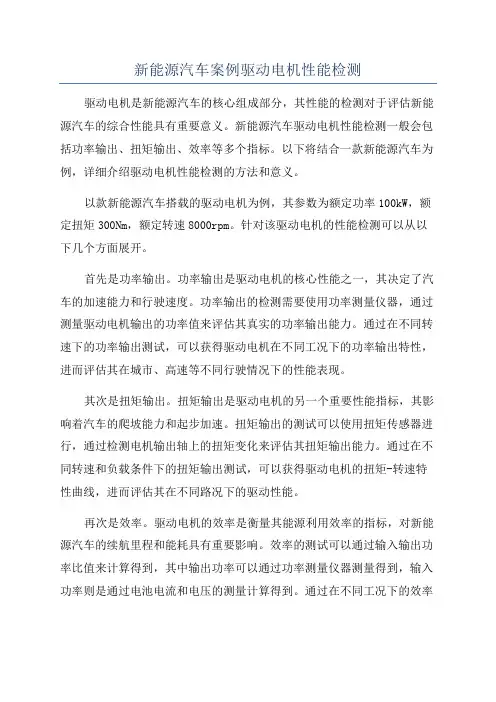

新能源汽车案例驱动电机性能检测
新能源汽车案例驱动电机性能检测驱动电机是新能源汽车的核心组成部分，其性能的检测对于评估新能源汽车的综合性能具有重要意义。
新能源汽车驱动电机性能检测一般会包括功率输出、扭矩输出、效率等多个指标。
以下将结合一款新能源汽车为例，详细介绍驱动电机性能检测的方法和意义。
以款新能源汽车搭载的驱动电机为例，其参数为额定功率100kW，额定扭矩300Nm，额定转速8000rpm。
针对该驱动电机的性能检测可以从以下几个方面展开。
首先是功率输出。
功率输出是驱动电机的核心性能之一，其决定了汽车的加速能力和行驶速度。
功率输出的检测需要使用功率测量仪器，通过测量驱动电机输出的功率值来评估其真实的功率输出能力。
通过在不同转速下的功率输出测试，可以获得驱动电机在不同工况下的功率输出特性，进而评估其在城市、高速等不同行驶情况下的性能表现。
其次是扭矩输出。
扭矩输出是驱动电机的另一个重要性能指标，其影响着汽车的爬坡能力和起步加速。
扭矩输出的测试可以使用扭矩传感器进行，通过检测电机输出轴上的扭矩变化来评估其扭矩输出能力。
通过在不同转速和负载条件下的扭矩输出测试，可以获得驱动电机的扭矩-转速特性曲线，进而评估其在不同路况下的驱动性能。
再次是效率。
驱动电机的效率是衡量其能源利用效率的指标，对新能源汽车的续航里程和能耗具有重要影响。
效率的测试可以通过输入输出功率比值来计算得到，其中输出功率可以通过功率测量仪器测量得到，输入功率则是通过电池电流和电压的测量计算得到。
通过在不同工况下的效率测试，可以评估驱动电机在不同条件下的能源利用效率，为新能源汽车的能耗和续航里程提供重要参考。
最后是动力系统的环境适应性。
由于驱动电机工作在不同的环境条件下，如低温、高温和高海拔等，其性能可能会受到一定的影响。
因此，评估驱动电机的环境适应性也是性能检测的重要内容之一、环境适应性的测试可以通过在不同环境温度和海拔条件下进行功率输出、扭矩输出和效率测试来评估驱动电机在不同环境下的性能表现。
驱动电机性能检测
图1-3-12抽出3根电机线束
一、驱动电机性能检测
11）使用万用表电阻档，测量U V W三相线束 端子间的电阻。如图1-3-13所示。
测出的电阻值应相等或稍有偏差，若三相电阻 差别较大则说明电机可能有匝间短路。
图1-3-7测量U V W 三相线束端子之间的电压
一、驱动电机性能检测
6）测量U V W 三相线束端子与搭铁之间的电 压。如图1-3-8所示。
图1-3-8测量U V W 三相线束端子与搭铁之间的电压
一、驱动电机性能检测
7）将万用表旋至直流电压档，测量高压线束 端子之间的电压。如图1-3-9所示。
一、驱动电机性能检测
3）轻轻取出PEB盖板。如图1-3-5所示。 4）将万用表旋至电阻档，校正万用表。如图1-3-6所示。
图1-3-5取出PEB盖板
图1-3-6校正万用表
一、驱动电机性能检测
5）将万用表档位旋至交流电压档，测量UVW 三相线束端子间电压。如图1-3-7所示。
警告： 在进行电压测量时必须佩带绝缘手套，并且一 定要确保测量每个端子间的电压，确保每组电压值 为0伏或者3伏以下才可以继续拆解。
图1-3-9测量高压线束端子之间的电压
一、驱动电机性能检测
8）测量高压线束端子与搭铁之间的电压。如 图1-3-10所示。
图1-3-10测量高压线束端子与搭铁之间的电压
一、驱动电机-11所示。
图1-3-11拆下驱动电机线束固定螺栓
一、驱动电机性能检测
一、驱动电机性能检测 引导问题2 : 如何检测驱动电机的各部件？
由于驱动电机检测设备价格昂贵，在实际维修中， 通常只进行电机各组成部件的检测。
电动汽车用驱动电机系统功能安全要求及试验方法
电动汽车用驱动电机系统功能安全要求及试验方法
近年来随着电动汽车的普及，电动汽车用驱动电机系统的安全性问题也备受关注。
为了确保电动汽车行驶的安全性和稳定性，需要制定一系列的功能安全要求及试验方法。
首先，电动汽车用驱动电机系统的功能安全要求主要涵盖以下几个方面：
1. 故障检测和故障处理能力：驱动电机系统要具备故障检测和故障处理能力，当系统出现故障时，能够迅速识别并采取相应的措施，避免对行驶安全产生影响。
2. 紧急刹车功能：驱动电机系统应具备紧急刹车功能，在紧急情况下能够快速停车，避免事故发生。
3. 过流保护功能：驱动电机系统应具备过流保护功能，当电机电流过大时能及时停止电机运转，防止电机损坏。
4. 车速控制功能：驱动电机系统应具备车速控制功能，能够根据行驶需求，实现车速的精准控制。
其次，电动汽车用驱动电机系统的试验方法主要包括以下几个方面：
1. 故障模拟试验：通过模拟故障情况，测试驱动电机系统的故障检测和故障处理能力。
2. 紧急刹车试验：对驱动电机系统的紧急刹车功能进行试验，验证其在紧急情况下的刹车效果。
3. 过流保护试验：对驱动电机系统的过流保护功能进行试验，
测试其在电机电流过大时的保护作用。
4. 车速控制试验：通过设置不同的速度要求，测试驱动电机系统的车速控制功能，验证其在不同车速下的控制精度。
综上所述，电动汽车用驱动电机系统的功能安全要求及试验方法是确保电动汽车行驶安全性和稳定性的重要措施，需要在制定标准和规范的同时，不断加强试验和检测工作，确保电动汽车用驱动电机系统的安全性和可靠性。
新能源汽车驱动电机系统功能数据测试
新能源汽车驱动电机系统功能数据测试摘要：驱动电机系统是新能源汽车中的重要组成部分，其本身具有良好的驱动功能，为新能源汽车明确具体的驾驶方向。
要想不断优化驱动电机系统对应运转情况，有效降低新能源汽车的对应能耗，就需要对新能源汽车对应驱动电机系统状况进行全面分析与研究。
本文主要对新能源汽车驱动电机系统功能数据进行测试。
关键词：新能源汽车；驱动电机系统；数据测试近些年来，新能源汽车已经获得快速发展，并且以惊人的速度，逐步占据着全球汽车市场，大众的视野也从燃油汽车向电驱动汽车逐渐过渡。
驱动系统不仅仅是新能源汽车的主要部件之一，同时也是重要核心技术与执行机构，驱动系统的驱动特性，将会直接影响着汽车行驶的性能指标。
驱动系统主要是由以下几部分构成，分别为电动机、功率转换器以及电源等等，在汽车行驶过程中，由蓄电池输出电能，并通过控制器驱动电动机运转，电动机输出的转矩，由传动系统带动车轮前进或后退，由此可见，驱动电机系统的重要性不言而喻。
基于此，针对驱动电机系统的各个运行参数，需要对其进行相关检测和测试，这样才能确保其正常运作，充分保障汽车的正常运行。
一、驱动电机电机温度传感器数据测试（一）电机温度传感器原理电机温度传感器是电机中的重要组成部分，在实际运行过程中，需要将电机线圈温度值控制在合理范围内，温度传感器通过一个线圈内的温度，以此来体现出其他线圈的温度。
电机温度传感器主要是由NTC负温度系统热敏电阻传感器组成，能够通过热敏电阻，将温度变量转变为电气系统，对电阻变量进行分析，当温度较高时，热敏电阻内导电材料的导电性将会更好，由此也可以说明，电阻将会随着温度的上升而不断下降。
电机温度传感器在实际运行过程中，主要是对电机绕组温度进行检测，同时也会为MCU提供相关信息，接着再由MCU,通过CAN线，传递给VCU，以此来对水泵工作、水路循环等进行控制，从而有效调节电机的工作温度。
另外，如果温度持续升高，并且逐渐靠近最大允许温度，那么电机功率将会随之不断下降，通过这种方式来避免出现电机热过载的情况[1]。
