D触发器教程
cadenceD触发器
cadenceD触发器D触发器版图设计与仿真一．实验目的1.熟悉Hspice的用法以及网表的规则写法1.熟悉cadence软件的使用以及如何利用cadence画版图2.熟悉对版图DRC验证和lvs检查二.实验器材已安装Hspice和VWware软件的电脑，和虚拟机要有cadence 软件三.实验内容1）D触发器的电路仿真2）Layout的认识3）反相器Layout设计4）DRC验证5）LVS验证四.实验步骤1.写好D触发器的网表如下.global VDD GND.subckt dff D CLK QM1 NCLK CLK VDD VDD PMOS W=10U L=0.6UM2 NCLK CLK GND GND NMOS W=10U L=0.6UM3 D CLK A1 VDD PMOS W=10U L=0.6UM4 D NCLK A1 GND NMOS W=10U L=0.6UM5 A1 A2 VDD VDD PMOS W=2U L=1UM6 A1 A2 GND GND NMOS W=2U L=2UM7 A2 A1 VDD VDD PMOS W=30U L=0.6UM8 A2 A1 GND GND NMOS W=15U L=0.6UM9 A2 NCLK A3 VDD PMOS W=15U L=0.6UM10 A2 CLK A3 GND NMOS W=15U L=0.6UM11 A3 Q VDD VDD PMOS W=2U L=1UM12 A3 Q GND GND NMOS W=2U L=2UM13 Q A3 VDD VDD PMOS W=80U L=0.6UM14 Q A3 GND GND NMOS W=50U L=0.6U.end dff.END2.在Hspice软件上仿真，看波形图是否符合3.画出D触发器版图，再进行DRC验证，得到必须为没有错误如下：4.在linux系统里拷贝bd07.lvs和inv.gds和inv.sp到tes-dfft文件夹里，修改网表文件名为dff.sp，以及bd07.lvs和bd07.lpe的文件，并执行：CIW－>File －>Export－>Strea m…生成dff.gds文件5.进行lvs检查，终端代码如下：％LOGLVS％htv％case％cir /home/icer/test-dff/dff.sp (网表的路径)%:con dff （网表中单元名）%:exit_____________________________%PDRACULA%:/g /home/icer/test-dff/bd07.lvs (LVS规则文件名)%:/f%./6.检查上述生成lvsout文件，看原理图与版图是否匹配7.进行lpe检查，生成PRENENT.DAT文件，终端代码如下：%PDRACULA%:/g /home/icer/test-dff/bd07.lpe (LVS规则文件名)%:/f%./8.在windows下将PRENET修改成SP文件，然后打开文件，保存9.编写HFZ.sp文件如下：.include 'hua05.sp'.include 'PRENET.sp'.global VDD GNDX1 D CLK Q PRENETV1 VDD GND 5V2 D GND PULSE(0 5 0ns 0.1ns 0.1ns 25ns 45ns)V3 CLK GND PULSE(0 5 0ns 0.1ns 0.1ns 15ns 20ns).OPTIONS POST.tran 0.01ns 200ns.end10.将hua05.sp 和PRENET.sp，dff.sp 和HFZ.sp拷贝到同一个文件夹里11.用Hspice打开HFZ.sp文件，分析，看波形图如下：五.实验总结本次实验对我受益匪浅，通过本次D触发器的实验，我更加熟悉了Hspice 软件和cadence软件，熟悉了利用这两个软件来制作网表，版图，以及DRC 验证，lvs检查，lpe检查。
R-S触发器和D触发器
当CP=1时，它的功能如下：
当D=0时，次态=0，
当D=1时，次态=1，
由此可见，当触发器工作时它的次态由输入控制函数D来确定。
（CP为时钟脉冲，它使触发器有节凑的工作）

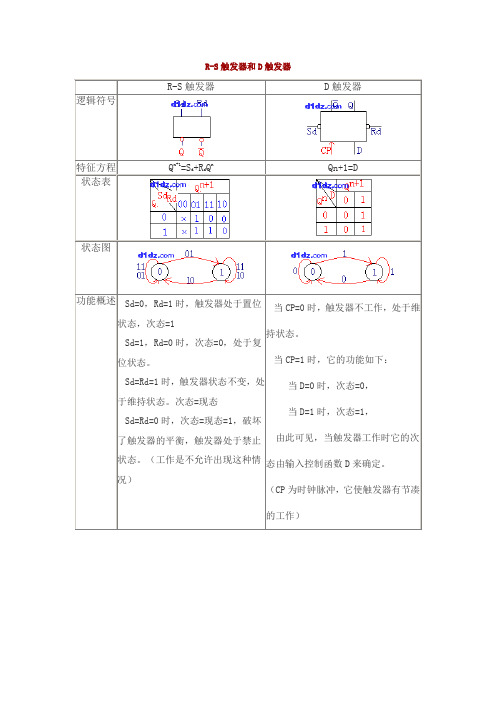

R-S触发器和D触发器
R-S触发器
D触发器
逻辑符号
特征方程
Qn+1=Sd+RdQn
Qn+1=D
状态表
状态图
功能概述
Sd=0，Rd=1时，触发器处于置位状态，次态=1
=1，Rd=0时，次态=0，处于复位状态。
Sd=Rd=1时，触发器状态不变，处于维持状态。次态=现态
Sd=Rd=0时，次态=现态=1，破坏了触发器的平衡，触发器处于禁止状态。（工作是不允许出现这种情况）
d触发器二分频输出表达式
d触发器二分频输出表达式
D触发器是一种常用的时序电路元件，可以用来存储和处理数字信号。
D触发器的二分频输出表达式可以通过以下步骤得到：
1. 首先，为了得到二分频的输出，我们需要知道输入信号的频率。
假设输入信号频率为f。
2. 根据D触发器的工作原理，当D输入为1时，Q输出跟随D输入的变化；当D输入为0时，Q输出保持不变。
3. 如果要得到二分频的输出，即输出频率为f/2，可以将输入信号与其本身的反相信号（即将D输入与非D输入相连）连接到D触发器的D端口。
4. 综上所述，D触发器的二分频输出表达式可以表示为：Q = D ⊕ Q'，其中"⊕"表示异或运算。
需要注意的是，以上表达式仅适用于基本的D触发器，具体实际应用中的电路实现可能会有不同。
在设计具体的D触发器电路时，还需要考虑其他因素，如时钟的稳定性和稳定输入等。
边沿D 触发器介绍
边沿D 触发器介绍边沿D触发器也称为维持-阻塞边沿D触发器。
负跳沿触发的主从触发器工作时，必须在正跳沿前加入输入信号。
如果在CP 高电平期间输入端出现干扰信号，那么就有可能使触发器的状态出错。
而边沿触发器允许在CP触发沿来到前一瞬间加入输入信号。
这样，输入端受干扰的时间大大缩短，受干扰的可能性就降低了。
边沿D触发器也称为维持-阻塞边沿D触发器。
电路结构：该触发器由6个与非门组成，其中G1和G2构成基本RS触发器。
图1 边沿D 触发器的逻辑图和逻辑符号工作原理：S D 和R D 接至基本RS 触发器的输入端，它们分别是预置和清零端，低电平有效。
当S D=0且R D=1时,不论输入端D为何种状态，都会使Q=1，Q=0，即触发器置1；当S D=1且R D=0时，触发器的状态为0,S D和R D通常又称为直接置1和置0端。
我们设它们均已加入了高电平，不影响电路的工作。
工作过程如下：1.CP=0时，与非门G3和G4封锁，其输出Q3=Q4=1，触发器的状态不变。
同时，由于Q3至Q5和Q4至Q6的反馈信号将这两个门打开，因此可接收输入信号D，Q5=D，Q6=Q5=D。
2.当CP由0变1时触发器翻转。
这时G3和G4打开，它们的输入Q3和Q4的状态由G5和G6的输出状态决定。
Q3=Q5=D，Q4=Q6=D。
由基本RS触发器的逻辑功能可知，Q=D。
3.触发器翻转后，在CP=1时输入信号被封锁。
这是因为G3和G4打开后，它们的输出Q3和Q4的状态是互补的,即必定有一个是0，若Q3为0，则经G3输出至G5输入的反馈线将G5封锁，即封锁了D通往基本RS 触发器的路径；该反馈线起到了使触发器维持在0状态和阻止触发器变为1状态的作用,故该反馈线称为置0维持线,置1阻塞线。
Q4为0时，将G3和G6封锁，D端通往基本RS触发器的路径也被封锁。
Q4输出端至G6反馈线起到使触发器维持在1状态的作用，称作置1维持线；Q4输出至G3输入的反馈线起到阻止触发器置0的作用,称为置0阻塞线。
d触发器的门级电路
D触发器的门级电路简介D触发器是数字电路中常用的一种时序电路元件，它能够存储一个比特位的数据，并在时钟信号的作用下改变输出。
D触发器的门级电路实现了这一功能，通过逻辑门的组合来实现数据的存储和更新。
本文将详细介绍D触发器的门级电路的原理、实现方法以及使用场景。
原理D触发器是一种特殊的触发器，它的输入端(D端)和输出端(Q端)直接相连。
D触发器的门级电路使用逻辑门来实现数据的存储和更新。
D触发器的门级电路通常由两个与非门（NAND）组成。
其中一个与非门的输出连接到另一个与非门的输入，而另一个与非门的输出则连接到第一个与非门的输入。
这种连接方式形成了一个反馈回路，使得D触发器能够存储和更新数据。
实现方法以下是一个基于与非门的D触发器的门级电路实现方法的示意图：+------+D ----| || NAND |---- QClk --| |+--+---+||+---- Q'其中，D为数据输入端，Clk为时钟输入端，Q为数据输出端，Q’为反相输出端。
D触发器的门级电路实现方法如下：1.将D端和Clk端分别连接到两个与非门的输入端。
2.将一个与非门的输出端连接到另一个与非门的输入端。
3.将另一个与非门的输出端连接到第一个与非门的输入端。
4.将第一个与非门的输出端作为Q端输出。
5.将第二个与非门的输出端作为Q’端输出。
工作原理D触发器的门级电路的工作原理如下：1.当时钟信号Clk为低电平时，D触发器处于存储状态。
此时，无论D端输入什么数据，Q端和Q’端的输出都不会改变。
2.当时钟信号Clk为高电平时，D触发器处于更新状态。
此时，D端的输入数据会被存储到Q端，同时Q’端的输出与Q端的输出相反。
D触发器的门级电路通过时钟信号的控制，实现了数据的存储和更新。
它可以用于时序电路中，如寄存器、计数器等的设计。
使用场景D触发器的门级电路在数字电路设计中有广泛的应用场景，包括但不限于以下几个方面：1.寄存器：D触发器可以用于设计寄存器，实现数据的存储和移位功能。
Quartus II-D触发器设计

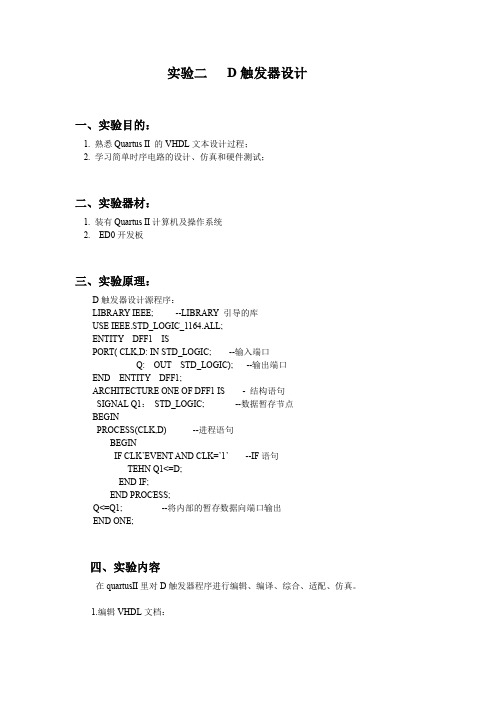

实验二D触发器设计
一、实验目的：
1. 熟悉Quartus II 的VHDL文本设计过程；
2. 学习简单时序电路的设计、仿真和硬件测试；
二、实验器材：
1. 装有Quartus II计算机及操作系统
2. ED0开发板
三、实验原理：
D触发器设计源程序：
LIBRARY IEEE; --LIBRARY 引导的库
USE IEEE.STD_LOGIC_1164.ALL;
ENTITY DFF1 IS
PORT( CLK,D: IN STD_LOGIC; --输入端口
Q: OUT STD_LOGIC); --输出端口
END ENTITY DFF1;
ARCHITECTURE ONE OF DFF1 IS - 结构语句
SIGNAL Q1：STD_LOGIC; --数据暂存节点
BEGIN
PROCESS(CLK,D) --进程语句
BEGIN
IF CLK’EVENT AND CLK=’1’--IF语句
TEHN Q1<=D;
END IF;
END PROCESS;
Q<=Q1; --将内部的暂存数据向端口输出
END ONE;
四、实验内容
在quartusII里对D触发器程序进行编辑、编译、综合、适配、仿真。
1.编辑VHDL文档：
2.功能仿真：
3.引脚配置：
4.配置文件下载
B Blaster编程配置器件
设置JTAG硬件功能
五、实验心得
通过本次实验，我更加熟悉了Quartus II 的VHDL文本设计过程；还学习了简单时序电路的设计、仿真和硬件测试，也对ED0开发板有了一定的了解。
D触发器原理-D触发器电路图
边沿D 触发器: 【1 】负跳沿触发的主从触发器工作时,在正跳沿前参加输入旌旗灯号.假如在CP 高电平时代输入端消失干扰旌旗灯号,那么就有可能使触发器的状况出错.而边沿触发器许可在CP 触发沿来到前一刹时参加输入旌旗灯号.如许,输入端受干扰的时光大大缩短,受干扰的可能性就下降了.边沿D触发器也称为保持-壅塞边沿D触发器. 电路构造: 该触发器由6个与非门构成,个中G1和G2构成根本RS触发器.D触发器工作道理:SD 和RD 接至根本RS 触发器的输入端,分离是预置和清零端,低电平有用.当SD=0且RD=1时,不管输入端D为何种状况,都邑使Q=1,Q=0,即触发器置1;当SD=1且RD=0时,触发器的状况为0,SD和RD平日又称为直接置1和置0端.我们设它们均已参加了高电平,不影响电路的工作.工作进程如下： 1.CP=0时,与非门G3和G4封锁,其输出Q3=Q4=1,触发器的状况不变.同时,因为Q3至Q5和Q4至Q6的反馈旌旗灯号将这两个门打开,是以可吸收输入旌旗灯号D,Q5=D,Q6=Q5=D. 2.当CP由0变1时触发器翻转.这时G3和G4打开,它们的输入Q3和Q4的状况由G5和G6的输出状况决议.Q3=Q5=D,Q4=Q6=D.由根本RS触发器的逻辑功效可知,Q=D. 3.触发器翻转后,在CP=1时输入旌旗灯号被封锁.这是因为G3和G4打开后,它们的输出Q3和Q4的状况是互补的,即确定有一个是0,若Q3为0,则经G3输出至G5输入的反馈线将G5封锁,即封锁了D通往根本RS 触发器的路径;该反馈线起到了使触发器保持在0状况和阻拦触发器变成1状况的感化,故该反馈线称为置0保持线,置1壅塞线.Q4为0时,将G3和G6封锁,D端通往根本RS触发器的路径也被封锁.Q4输出端至G6反馈线起到使触发器保持在1状况的感化,称作置1保持线;Q4输出至G3输入的反馈线起到阻拦触发器置0的感化,称为置0壅塞线.是以,该触发器常称为保持-壅塞触发器.总之,该触发器是在CP正跳沿前接收输入旌旗灯号,正跳沿时触发翻转,正跳沿后输入即被封锁,三步都是在正跳沿后完成,所以有边沿触发器之称.与主从触发器比拟,同工艺的边沿触发器有更强的抗干扰才能和更高的工作速度.功效描写2.特点方程 Qn+1=D3状况转移图脉冲特点: 1.树立时光:由下图保持壅塞触发器的电路可见,CP旌旗灯号是加到门G3和G4上的,因而在CP 上升沿到达之前门G5和G6输出端的状况必须稳固地树立起来.输入旌旗灯号到达D端今后,要经由一级门电路的传输延迟时光G5的输出状况才干树立起来,而G6的输出状况须要经由两级门电路的传输延迟时光才干树立,是以D端的输入旌旗灯号必须先于CP的上升沿到达,并且树立时光应知足： tset≥2tpd. 2.保持时光：由下图可知,为实现边沿触发,应包管CP=1时代门G6的输出状况不变,不受D端状况变更的影响.为此,在D=0的情形下,当CP上升沿到达今后还要等门G4输出的低电平返回到门G6的输入端今后,D端的低电平才许可转变.是以输入低电平旌旗灯号的保持时光为tHL≥tpd.在 D=1的情形下,因为CP上升沿到达后G3的输出将G4封锁,所以不请求输入旌旗灯号中断保持不变,故输入高电平旌旗灯号的保持时光tHH=0. 3.传输延迟时光：由图工作波形图不难推算出,从CP上升沿到达时开端盘算,输出由高电平变成低电平的传输延迟时光tPHL和由低电平变成高电平的传输延迟时光tPLH分离是:tPHL=3tpd tPLH=2tpd保持和壅塞D触发器的电路和动态波形4.最高时钟频率：为包管由门G1～G4构成的同步RS触发器能靠得住地翻转,CP高电平的中断时光应大于tPHL,时钟旌旗灯号高电平的宽度tWH应大于tPHL.而为了鄙人一个CP上升沿到达之前确保门G5和G6新的输出电平得以稳固地树立,CP低电平的中断时光不该小于门G4的传输延迟时光和tset之和,即时钟旌旗灯号低电平的宽度tWL≥tset+tpd,是以得到:在现实集成触发器中,每个门传输时光是不合的,并且作了不合情势的简化,是以上面评论辩论的成果只是一些定性的物理概念.其真实参数由试验测定. 综上所述,对边沿D触发器归纳为以下几点： 1.边沿D触发器具有吸收并记忆旌旗灯号的功效,又称为锁存器;2.边沿D触发器属于脉冲触发方法;3.边沿D触发器不消失束缚前提和一次变更现象,抗干扰机能好,工作速度快。
d触发器的工作流程
d触发器的工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!D 触发器是一种基本的数字电路元件，用于存储一位二进制数据。
它具有两个稳定状态，可以在时钟信号的控制下进行数据的存储和传输。
D触发器电路设计
D触发器电路设计D触发器是数字电路中常用的一种时序电路。
它的主要功能是在特定的时钟脉冲到来时，根据D输入的电平状态，将其传递到输出端。
D触发器的电路设计包含以下几个关键步骤：1.确定逻辑电路的功能需求。
首先，需要明确D触发器的功能需求，例如，是边沿触发还是电平触发，是正逻辑还是负逻辑，以及输入输出的逻辑电平等。
2.根据功能需求选择适当的D触发器类型。
常用的D触发器类型有SR触发器、JK触发器和D触发器。
根据实际需求选择适当的D触发器类型。
3.分析电路逻辑。
根据D触发器的功能需求，分析电路逻辑，确定逻辑门的连接方式和输入输出的电平关系。
可以使用真值表或逻辑方程来描述和分析电路逻辑。
4.确定时钟脉冲的输入方式。
D触发器的输入与输出之间是通过时钟信号来控制的。
需要确定时钟脉冲的输入方式，可以是外部输入的时钟信号，也可以是内部产生的时钟信号。
5.绘制电路图。
根据上述分析结果，绘制D触发器的逻辑电路图。
使用逻辑门符号和连接线将逻辑电路图绘制出来。
6.确定元器件参数。
根据电路图，确定所需元器件的参数，例如，逻辑门的输入电压范围、输出电流能力等。
7.进行仿真和验证。
利用电路设计软件进行仿真，验证所绘制的电路图是否符合设计要求。
可以通过添加合适的输入信号，观察输出信号是否符合预期。
8.选择合适的元器件进行实际电路实现。
根据元器件参数和设计要求，选择合适的元器件进行实际的电路实现。
9.进行电路测试和调试。
对实际实现的电路进行测试和调试，观察输入输出的电平是否符合设计要求，并对电路进行必要的调整和优化。
10.完善设计文档。
记录电路设计的过程和结果，包括电路图、元器件清单、仿真结果、测试结果等，以便于后续的参考和修改。
以上是D触发器电路设计的主要步骤。
在实际设计中，还需要考虑功耗、抗干扰性能、电路布局等因素，并针对具体的应用场景进行相应的设计优化。
同时，还可以结合其他的功能模块和电路设计技巧，设计出更加复杂和功能强大的数字电路。
D触发器原理-D触发器电路图
边沿D 触发器:负跳沿触发的主从触发器工作时，在正跳沿前加入输入信号。
如果在CP 高电平期间输入端出现干扰信号，那么就有可能使触发器的状态出错。
而边沿触发器允许在CP 触发沿来到前一瞬间加入输入信号。
这样，输入端受干扰的时间大大缩短，受干扰的可能性就降低了。
边沿D触发器也称为维持-阻塞边沿D触发器。
电路结构: 该触发器由6个与非门组成，其中G1和G2构成基本RS触发器。
D触发器工作原理:SD 和RD 接至基本RS 触发器的输入端，分别是预置和清零端，低电平有效。
当SD=0且RD=1时,不论输入端D为何种状态，都会使Q=1，Q=0，即触发器置1；当SD=1且RD=0时，触发器的状态为0,SD和RD通常又称为直接置1和置0端。
我们设它们均已加入了高电平，不影响电路的工作。
工作过程如下：1.CP=0时，与非门G3和G4封锁，其输出Q3=Q4=1，触发器的状态不变。
同时，由于Q3至Q5和Q4至Q6的反馈信号将这两个门打开，因此可接收输入信号D，Q5=D，Q6=Q5=D。
2.当CP由0变1时触发器翻转。
这时G3和G4打开，它们的输入Q3和Q4的状态由G5和G6的输出状态决定。
Q3=Q5=D，Q4=Q6=D。
由基本RS触发器的逻辑功能可知，Q=D。
3.触发器翻转后，在CP=1时输入信号被封锁。
这是因为G3和G4打开后，它们的输出Q3和Q4的状态是互补的,即必定有一个是0，若Q3为0，则经G3输出至G5输入的反馈线将G5封锁，即封锁了D通往基本RS 触发器的路径；该反馈线起到了使触发器维持在0状态和阻止触发器变为1状态的作用,故该反馈线称为置0维持线,置1阻塞线。
Q4为0时，将G3和G6封锁，D端通往基本RS触发器的路径也被封锁。
Q4输出端至G6反馈线起到使触发器维持在1状态的作用，称作置1维持线；Q4输出至G3输入的反馈线起到阻止触发器置0的作用,称为置0阻塞线。
因此，该触发器常称为维持-阻塞触发器。
总之，该触发器是在CP正跳沿前接受输入信号，正跳沿时触发翻转，正跳沿后输入即被封锁,三步都是在正跳沿后完成，所以有边沿触发器之称。
