浅谈水工隧洞开挖中存在的问题及处理措施发布时间：2021-04-13T11:05:03.497Z 来源：《基层建设》2020年第32期作者：刘成杰[导读] 摘要：水工隧洞开挖施工易受到多种因素的影响，其中包括工程地质、地形以及水文地质等因素，不但影响工程进度，有时甚至会产生安全隐患和造成工程投资困难等问题。
云南恒诚建设监理咨询有限公司云南昆明 650051摘要：水工隧洞开挖施工易受到多种因素的影响，其中包括工程地质、地形以及水文地质等因素，不但影响工程进度，有时甚至会产生安全隐患和造成工程投资困难等问题。
本文阐述了水工隧洞开挖施工特征及开挖过程，并提出了开挖工程中存在问题的处理措施。
关键词：水工隧洞；开挖；问题；处理措施引言对于水利水电工程建设来说，水工隧洞工程为主要工程。
但由于隧洞工程自身特点的限制，导致了其很容易受到各方面因素的影响，例如地形地貌因素、工程地质条件、水文地质等等，这就导致工程整体的质量以及效率受到了比较严重的影响。
就拿施工相应位置的实际名称来说，对于隧洞进出口方向可以通过观察水流的方向来识别，水流流向的方向就是隧洞进口方向，水流流出的方向就是隧洞出口的位置。
一、水工隧洞开挖施工特征1.水流特征泄水隧洞出口处一般水流速度快、流量大、能量相对比较集中，使得水工隧洞开挖施工工程对本身消能防冲功能提出了比较高的要求。
根据现实施工情况，隧洞进口往往选取在水相对比较深的地段，但是水越深水压越大，阀门承受的压力也就越大。
此外，当水流加快时，高水头无压力的泄水隧洞容易振动，慢慢地洞身就会被破坏。
同时，无压泄水隧洞所承受的内水压力相对来说比较大，一旦出现漏水的情况，围岩的裂缝中将会渗水，破坏了岩体的稳定性。
因此，施工人员要优先采购刚度大的阀门。
2.结构和施工等特征水工隧洞的开挖改变了山体的地下结构，隧洞的形成和承受的压力都与围岩有关，水工隧洞开挖过程改变了岩体的平衡，导致其本身变形，甚至会造成岩体崩塌现象。
深埋水工隧洞地应力特征及围岩稳定性分析
深埋水工隧洞地应力特征及围岩稳定性分析深埋水工隧洞地应力特征及围岩稳定性分析随着经济的发展和城市化进程的推进，地下空间的利用越来越广泛。
深埋水工隧洞作为地下空间的一种重要形式，广泛应用于交通、水利、能源等领域。
然而，在进行深埋水工隧洞的设计和施工过程中，地下岩体受到的地应力变化和围岩的稳定性问题是不可忽视的。
本文将对深埋水工隧洞地应力特征及围岩稳定性进行分析和探讨。
首先，我们需要了解地下岩体的地应力特征。
地应力是指地下岩体受到地球重力和地壳运动作用下所受到的应力状态。
地下岩体受到的地应力主要有三种形式：地质应力、构造应力和工程应力。
地质应力是由地球重力造成的，主要取决于重力加速度和地下岩体的密度。
构造应力是由地壳运动造成的，主要取决于构造应力场的性质和构造应力的方向。
工程应力是由人类活动引起的，主要有施工工艺、荷载和地下水压力等因素影响。
针对深埋水工隧洞的地下岩体，其地应力特征主要由地质应力和工程应力共同决定。
地质应力主要受到岩层的厚度、密度和地球重力的影响。
在深埋水工隧洞的设计和施工过程中，需要根据具体的地质条件和工程要求，合理调整隧洞的埋深、断面形状和支护结构，以减小地应力的影响。
同时，工程应力也需要进行合理的评估和控制，以确保岩体稳定和施工安全。
在实际工程中，通常采用传统的光弹性变形测量法、松弛法和水平竖直应力停放法等手段进行地应力的测量和分析。
其次，围岩的稳定性是深埋水工隧洞设计和施工过程中需要重点关注的问题之一。
围岩的稳定性主要指的是隧洞周围岩体在受到地应力和其他外力作用下的整体性和稳定性。
围岩的稳定性直接影响着隧洞的使用寿命和安全性。
因此，在进行深埋水工隧洞的设计和施工过程中，需要进行围岩的稳定性分析和评估。
围岩的稳定性分析主要从两个方面进行：一是围岩的破坏特征分析，二是围岩的稳定性评估。
围岩的破坏特征分析主要研究围岩的开裂和破碎现象，以及岩体的变形和位移。
通过分析围岩的破坏特征，可以确定围岩的强度和稳定性，为隧洞的设计和施工提供参考依据。
水工隧洞的结构设计误区

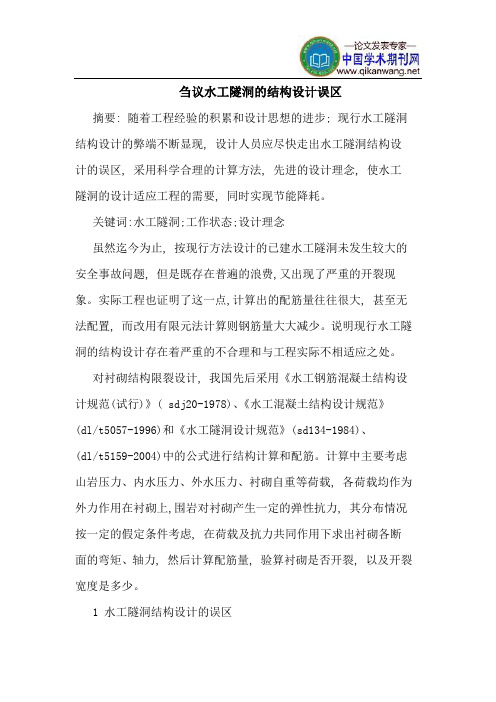

刍议水工隧洞的结构设计误区摘要: 随着工程经验的积累和设计思想的进步; 现行水工隧洞结构设计的弊端不断显现, 设计人员应尽快走出水工隧洞结构设计的误区, 采用科学合理的计算方法, 先进的设计理念, 使水工隧洞的设计适应工程的需要, 同时实现节能降耗。
关键词:水工隧洞;工作状态;设计理念虽然迄今为止, 按现行方法设计的已建水工隧洞未发生较大的安全事故问题, 但是既存在普遍的浪费,又出现了严重的开裂现象。
实际工程也证明了这一点,计算出的配筋量往往很大, 甚至无法配置, 而改用有限元法计算则钢筋量大大减少。
说明现行水工隧洞的结构设计存在着严重的不合理和与工程实际不相适应之处。
对衬砌结构限裂设计, 我国先后采用《水工钢筋混凝土结构设计规范(试行)》( sdj20-1978)、《水工混凝土结构设计规范》(dl/t5057-1996)和《水工隧洞设计规范》(sd134-1984)、(dl/t5159-2004)中的公式进行结构计算和配筋。
计算中主要考虑山岩压力、内水压力、外水压力、衬砌自重等荷载, 各荷载均作为外力作用在衬砌上,围岩对衬砌产生一定的弹性抗力, 其分布情况按一定的假定条件考虑, 在荷载及抗力共同作用下求出衬砌各断面的弯矩、轴力, 然后计算配筋量, 验算衬砌是否开裂, 以及开裂宽度是多少。
1 水工隧洞结构设计的误区1.1计算理论的不合理现行规范的限裂公式来自于对普通钢筋混凝土构件工作机理的推导, 这与衬砌结构的实际工作状态有着很大的差异。
应该说, 衬砌结构与普通钢筋混凝土构件无论在受力特性上, 还是在裂缝位置、分布和条数上都有很大的区别。
由于水工隧洞衬砌结构受力变形特点和围岩约束影响, 裂缝发展的机理与单独运行的普通水工混凝土杆件有质的区别,裂缝宽度与围岩条件、水压力大小及渗流场等密切有关, 简单地按普通钢筋混凝土构件来处理是错误的。
1.2 未考虑衬砌开裂后的“内水外渗”对于大多数水工隧洞, 钢筋混凝土衬砌必然开裂, 衬砌开裂后必然“内水外渗”, 此时衬砌“泡”在水中, 由于内外水压力的平衡作用, 衬砌承受荷载较小, 要求配筋并不多。
水工压力隧洞结构限裂设计探讨

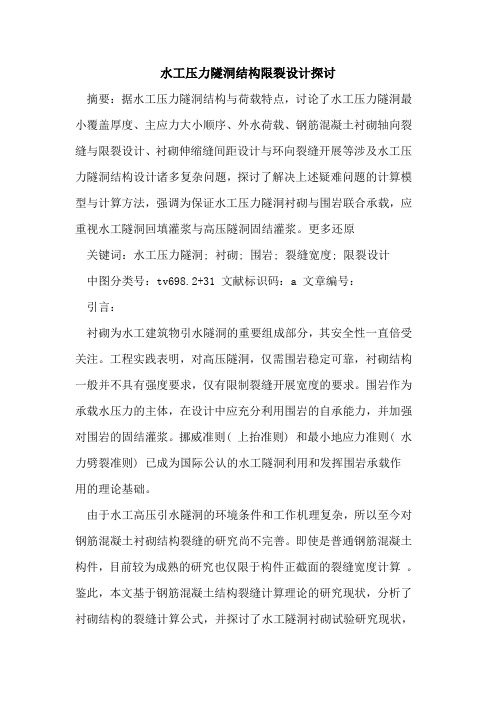

水工压力隧洞结构限裂设计探讨摘要：据水工压力隧洞结构与荷载特点，讨论了水工压力隧洞最小覆盖厚度、主应力大小顺序、外水荷载、钢筋混凝土衬砌轴向裂缝与限裂设计、衬砌伸缩缝间距设计与环向裂缝开展等涉及水工压力隧洞结构设计诸多复杂问题，探讨了解决上述疑难问题的计算模型与计算方法，强调为保证水工压力隧洞衬砌与围岩联合承载，应重视水工隧洞回填灌浆与高压隧洞固结灌浆。
更多还原关键词：水工压力隧洞; 衬砌; 围岩; 裂缝宽度; 限裂设计中图分类号：tv698.2+31 文献标识码：a 文章编号：引言：衬砌为水工建筑物引水隧洞的重要组成部分，其安全性一直倍受关注。
工程实践表明，对高压隧洞，仅需围岩稳定可靠，衬砌结构一般并不具有强度要求，仅有限制裂缝开展宽度的要求。
围岩作为承载水压力的主体，在设计中应充分利用围岩的自承能力，并加强对围岩的固结灌浆。
挪威准则( 上抬准则) 和最小地应力准则( 水力劈裂准则) 已成为国际公认的水工隧洞利用和发挥围岩承载作用的理论基础。
由于水工高压引水隧洞的环境条件和工作机理复杂，所以至今对钢筋混凝土衬砌结构裂缝的研究尚不完善。
即使是普通钢筋混凝土构件，目前较为成熟的研究也仅限于构件正截面的裂缝宽度计算。
鉴此，本文基于钢筋混凝土结构裂缝计算理论的研究现状，分析了衬砌结构的裂缝计算公式，并探讨了水工隧洞衬砌试验研究现状，以此为探寻更合理的限裂设计方案提供参考。
钢筋混凝土结构裂缝计算研究现状影响裂缝开展的因素很多，难以建立一个精确概括各因素的计算方法，目前通用的裂缝宽度公式大体可分为两类: 基于裂缝开展机理推导理论公式，再用试验资料确定公式中的计算系数，称为半理论半经验公式；对大量实测资料，采用回归分析方法分析不同参数对裂缝开展宽度的影响程度，再基于数理统计建立由主要参数组成的经验公式。
大多数国家包括我国现行规范均采用前一类方法，而美国主要选择后一类。
基于半经验、半理论的计算公式，根据假设的裂缝开展机理不同又可分为粘结滑移理论、无粘结滑移理论和综合理论。

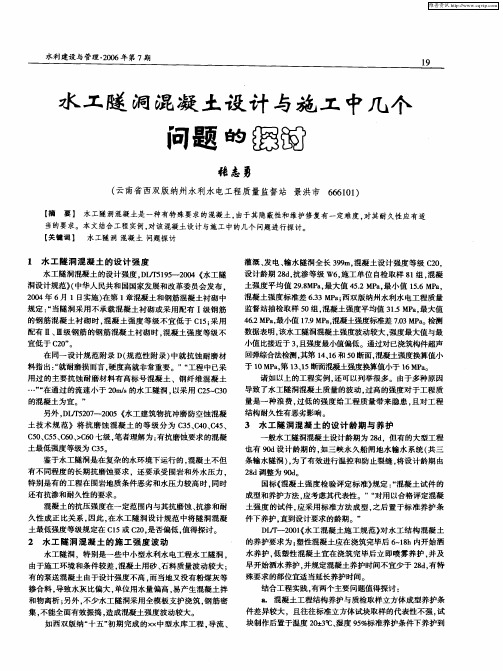

水工隧洞混凝土设计与施工中几个问题的探讨
