风电应急电源系统抗谐波谐振技术

电力系统谐振原因及处理措施分析

电力系统谐振原因及处理措施分析电力系统谐振是指在电力系统中，由于电感元件和电容元件之间的耦合作用，导致系统频率与其中一谐振频率非常接近或者相等，从而引发强烈的谐振现象。

电力系统谐振会导致系统的稳定性降低，甚至对设备造成损伤，因此需采取相应的处理措施。

1.线路参数不平衡：电力系统中，线路参数可能由于材料、施工等原因导致不平衡，使得电阻、电容、电感的数值存在差异，从而引发谐振问题。

2.寄生参数影响：由于电力系统中存在各种元件的寄生参数，如线路电容、变压器互感等，这些寄生参数也会产生谐振现象。

3.变压器的串联谐振：当变压器的电容和电抗连续串联时，会导致系统在谐振频率附近出现谐振现象。

4.电容补偿的谐振：电容补偿系统用来提高无功功率补偿能力，但若补偿容量选择不当，会形成与其他元件共振，引起谐振。

1.选择合适的线路参数：优化电力系统的线路参数，例如通过合理选择导线材料、提高线路间隙距离等措施，可以减小谐振的产生。

2.增加阻尼措施：在电力系统中增加合适的阻尼器，可以消耗谐振的能量，减轻谐振的影响，提高系统的稳定性。

3.采用合适的电容补偿：在进行电容补偿时，应合理选择补偿容量，避免与其他元件共振。

可以通过对电容器的串联电感进行合理设计，避免谐振的发生。

4.使用滤波器：适当地在系统中引入谐振滤波器，可以将谐振频率范围的干扰信号滤除，从而消除谐振现象。

5.加强监测与控制：对电力系统进行实时监测，发现谐振问题时及时采取控制措施，如调整电力系统的运行状态，避免谐振过程的加剧。

6.加强设备维护：定期检查和维护电力系统的设备，防止电容、电感元件损坏引发谐振。

总结起来，电力系统谐振的处理措施是多方面的，包括优化线路参数、增加阻尼措施、合理选择电容补偿、使用滤波器、加强监测与控制以及设备维护等。

通过采取这些措施，可以有效地预防和处理电力系统谐振问题，提高系统的稳定性和可靠性。

海上风电风机远程送电的谐振问题分析与解决方案

电气工程与自动化"Dioiqi Gongcheng yu Zidonghua海上风电风机远程送电的谐振问题分析与解决方案张建民（上海临港海上风力发电有限公司,上海200021）摘要:海上风电因具有不占用陆上土地资源、风能利用效率高等诸多优势，随着海上风电场建设成本的下降，得到了迅速发展。

目前，海上风电场的场内集电线路一般釆用35k V电压等级，风电机组釆用一机一变的方式升压至35kV，多台风电机组组合成一个联合单元后，再送入升压变电站。

由于受外界系统故障的，系统后,风机启机送电受风况和海浪制约，决定损失电量的大小。

着重速送的的解决方案。

关键词:海上风电;送电决方案0引言能源海上风电发展的发展，建设4个级海上风电场。

通过近的发展，海上风资下降，建设速，了一定的海上风电场。

目前，海上风电场的场内集线路一般釆用35kV压等级，风机组釆用一机一变的方式升压至35kV,多台风机组组合成一个合单元后，据远近再送入陆上升压变电站或海上升压变电站。

海海上风机的，目前采用的多由.，风等级6级，高速风，风等级升至7级，能，风机；受到。

站内设，后临大风，风送，则遭遇巨大的电量损失，而程停送风机电源，可以为风场经济提供保。

135kV分支线路集中送电的谐振问题1.1故障停机事件上海临港海上风电场位于南汇边滩的近海海域，场址区西侧岸线最近处10km,最处20km,—期工程安装一台风机，再由分支海缆入后6台风机，由于海缆相对地容较大，与风机主变，原因除主变本身绝缘因素外，发生从而造成#27机主变损坏也能的原因。

下重点对能发生的分。

海上风场釆用的缆35kV合海缆HYJQF41-26/35），登陆后转为陆缆（型号ZSFF-YJA-26/35）。

缆容分等效路1所，其相间电容等效转换为对中点容。

•------------------------1•-----------------------------------------------------------■•<fCy t二二G二图1二Cy电缆等效电路图一般电力缆对地容$线容3$近似相等d/3C、，则换后电缆一相对中点电容C=2C y，后容量均换后对中性点电容，变压器阻抗亦为换后对中点阻抗。

谐波危害及抑制谐波的方法

谐波危害及抑制谐波的方法谐波是指频率高于基波的电磁波，它们会频繁出现在我们的电力系统和其他电力设备中。

虽然谐波在一些应用中可产生有益效果，但在大多数情况下，它们都是一种电力质量问题，会给电力系统和其他设备带来一系列危害。

1.设备损坏：谐波会增加设备内的电流和电压，导致设备发热加剧，并可能引起设备元件过热、熔断或焚毁。

此外，频繁的谐波还会引起设备的机械振动，造成设备损坏。

2.电力系统不稳定：谐波引起系统的电流和电压的波形失真，导致电力系统不稳定。

此外，谐波会导致电力系统中的谐振现象，这些谐振可以引起电力系统中的电流和电压急剧增加，可能破坏设备。

3.通信干扰：谐波会产生大量的高频干扰信号，这些信号可能干扰无线通信和其他电磁波设备的正常运行。

在高度电子化的社会中，这种通信干扰可能会带来严重的问题。

为了抑制谐波带来的危害，可以采取以下方法：1.装置谐波滤波器：谐波滤波器用于减小电力系统中的谐波。

滤波器通常会将谐波通过处理电路转化成其他形式，或者将它们绕过电力系统，以防止它们对设备和系统产生影响。

2.使用变压器：变压器可以用来减小谐波的影响。

通过在电力系统中安装特定的谐波抑制变压器，可以将谐波电流限制在合理的范围内，从而降低谐波的危害。

3.电源滤波器：为敏感设备提供干净的电力供应也是一种有效的抑制谐波的方法。

电源滤波器可以滤除电力供应中的谐波元素，从而降低谐波对设备的危害。

4.合理的电源设计：在电力系统设计阶段，可以采取一些措施来减小谐波的生成。

例如，选择适当的线路，减小高谐波的产生，或者选择低谐波的电力设备。

5.故障检测和维护：及时发现和处理设备和系统中的谐波问题至关重要。

定期进行电力设备的检查和维护，可以发现并消除谐波带来的潜在危害。

总而言之，谐波在电力系统和其他电力设备中的存在可能带来很多危害。

为了抑制这些危害，我们可以采取各种措施，包括使用谐波滤波器、变压器、电源滤波器、合理的电源设计以及进行定期的检查和维护。

谐波治理及无功补偿方案

谐波治理及无功补偿方案谐波治理及无功补偿方案随着现代电力系统的快速发展和应用，电力质量问题日益凸显。

其中一个主要问题就是谐波污染，谐波污染会对电力系统产生极大的危害，如烧毁电器设备、造成供电失灵等。

为了有效解决谐波污染问题，可以采用谐波治理及无功补偿方案。

一、谐波治理1.谐波发生的原因谐波是指电源产生的不同于基波频率的信号，其会把电力系统中的电压和电流形成很多波峰，属于高频电流。

2.谐波的产生谐波的形成，主要是由非线性负载所引起（例如变频器、电子电路等），这些负载会对输电线路上传输的电能进行畸变，导致电力系统中产生多余的波形。

3.谐波的危害谐波的危害十分显著，其主要表现为电力系统中的电器设备可能会受到烧毁的风险，从而引发一系列的安全事故和设备故障。

4.谐波治理方案（1）滤波器法：通过在负载侧增加合适的滤波器，可以去除输出信号中的高频波形，让电力系统中的电路保持基波同步。

（2）减小非线性负载法：由于非线性负载是谐波形成的主要原因，因此可以通过减少或替换负载器件，从而降低谐波的产生。

（3）提高系统阻抗法：当系统的阻抗增加时，电源的输出电流会减少，从而谐波的产生会得到一定的减少。

二、无功补偿1.无功补偿的原理无功补偿是一种电力系统中无功功率的调节方法，其通过连接电容器或电感器，来对补偿线路进行补偿，从而实现对无功功率的控制和调节。

2.无功功率的特点无功功率具有波动性和成段性的特点，这是由于电力系统中产生的无功功率主要受到负载方向或回路的变化所影响。

3.无功补偿的作用（1）提高功率因数：在无功补偿的情况下，系统的功率因数会有所提高，从而有效降低负载对电力系统的影响。

（2）降低电网损耗：通过对电路进行无功补偿，可以将电力系统中的无功功率转化为有用的有功功率，从而减少电网的能量损耗。

（3）提高电力系统的稳定性：无功功率的波动会影响电力系统的稳定性，因此，通过无功补偿，可以有效地提高电力系统的稳定性。

4.无功补偿方案（1）串联电容补偿法：通过在电路中增加合适的等效容值，可以将谐波电流从发电端分流到电容器中。

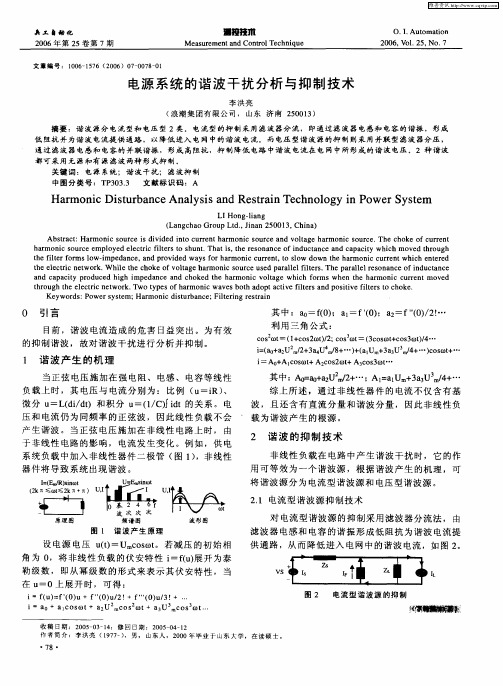

电源系统的谐波干扰分析与抑制技术

ＬＩＨｏｇｌｎｎ —ｉｇａ
（ｎｃａｏｐＬｄ，ｉａ５０１，ｉａＬａｇｈｏＧｒｕｔ．Ｊｎｎ２０３Ｃｈｎ）
ＡｂｔａｔＨａｍｏｉｏｒｅｉｉｉｅｎｏｃｒｅｔｈｒｏｉｏｒｅａｄｖｌａｅｈｒｏｉｏｒｅＴｈｈｋｆｃｒｅｔｓｒｃ：ｒｎｃｓｕｃｓｄｖｄｄｉｔｕｒｎａｍｎｃｓｕｃｎｏｔｇａｍｎｃｓｕｃ．ｅｃｏｅｏｕｎｈｒｎｃｓｕｃｍｐｏｅｌｃｒｃｆｌｒｏｓｕｔＴｔｓｔｅｒｓｎｎｅｏｄｃａｃｎａａｉｙｗｈｃｏｅｈｏｇａｍｏｉｏｒｅｅｌｙｄｅｅｔｉｉｅｓｔｈｎ、ｈａ，ｈｅｏａｃｆｉｕｔｎｅａｄｃｐｃｔｉｈｍｖｄｔｒｕｈｔｉｎｔｅｆｌｅｏｍｓｌｗ—ｍｐｄｎｅａｄｐｏｉｅｙｏａｍｏｉｕｅｔｔｌｗｏｈａｍｏｉｕｒｎｉｈｅｔｒｄｈｉｔｒｆｒｏｉｅａｃ，ｎｒｖｄｄｗａｓｆｒｈｒｎｃｃｒｎ，ｏｓｏｄｗｎｔｅｈｒｎｃｃｒｅｔｗｈｃｎｅｅｔｅｅｅｔｉｅｗｏｋ．ｈｌｈｈｋｅｏｏｔｇａｍｏｉｏｒｅｕｅａａｌｌｉｔｒ．ｅｐｒｌｅｅｏａｃｆｉｄｃａｃｈｌｃｒｃｎｔｒＷｉｅｔｅｃｏｆｖｌａｅｈｒｎｃｓｕｃｓｄｐｒｌｅｌｅｓＴｈａａｌｌｓｎｎｅｏｕｔｎｅｆｒｎａｄｃｐｃｔｒｄｃｄｈｇｍｐｄｎｅａｄｃｏｅｈａｍｏｉｏｔｇｉｈｆｒｅｈａｍｏｉｕｅｔｍｏｅｎａａｉｐｏｕｅｉｈｉｅａｃｎｈｋｄｔｅｈｒｎｃｖｌａｅｗｈｃｏｍｓｗｈｎｔｅｈｒｎｃｃｒｎｖｄｙｔｒｕｈｔｅｅｅｔｉｅｗｏｋＴｗｏｔｐｓｏａｍｏｉｖｓｂｔｄｐｃｉｅｆｌｒｎｓｔｅｆｌｅｓｔｈｋ、ｈｏｇｈｌｃｒｃｎｔｒ．ｙｅｆｈｒｎｃｗａｅｏｈａｏｔａｔｖｉｅｓａｄｐｏｉｉｉｔｒｏｃｏｅｔｖＫｅｗｏｄ：ｗｅｙｔｍ；ｒｎｃｄｓｕｂｎｅＦｌｒｎｅｔａｎｙｒｓＰｏｒｓｓｅＨａｍｏｉｉｔｒａｃ；ｉｅｉｇｒｓｒｉｔ

谐波产生的根本原因及治理对策

谐波产生的根本原因及治理对策谐波是指在电力系统中产生的频率为基波频率的整数倍的波动。

它是电力系统中普遍存在的一种现象，但过多的谐波会对电力系统的正常运行和设备的安全性产生很大影响，因此需要采取相应的治理对策来解决这个问题。

1.非线性负载：当电力系统中存在非线性负载时，如电弧炉、电焊机、电子设备等，其工作特性会产生谐波。

这是谐波产生的主要原因之一2.电力电子装置：现代电力系统中广泛使用的各种电力电子装置，如变频器、整流装置等，也会引入大量谐波。

3.潮流分布不均匀：当电力系统中的潮流分布不均匀时，也会导致谐波的生成和传播。

针对谐波的治理对策主要有以下几方面：1.使用滤波器：在电力系统中安装滤波器可以消除或降低谐波对系统的影响。

滤波器的选择要根据谐波的频率和大小来确定。

2.设计合理的系统：在电力系统的设计阶段，应考虑到非线性负载和电力电子装置可能带来的谐波问题，采取相应的额外措施来减少谐波的产生。

3.提高设备的抗谐波能力：针对电力系统中的关键设备，如变压器、电容器等，可以采用提高抗谐波能力的设计和制造技术，使其能够更好地耐受谐波的影响。

4.加强监测和控制：定期对电力系统进行谐波监测，及时发现和解决问题。

对于频繁发生谐波问题的系统，可以采用自动生成谐波的设备进行实时控制，以减小谐波的影响。

5.加强人员培训和管理：加强对电力系统人员的培训，提高其对谐波问题的认识和处理能力。

同时，建立健全的管理体系，制定相应的管理规范和操作程序，以确保谐波问题得到科学有效的控制。

总之，谐波问题存在于电力系统中，会对系统的正常运行和设备的安全性产生不利影响。

通过采取相应的治理对策，如使用滤波器、设计合理的系统、提高设备的抗谐波能力等，可以有效地解决谐波问题，确保电力系统的稳定和可靠运行。

同时，需要加强人员培训和管理，提高人员的谐波处理能力，确保谐波问题得到及时有效的解决。

电力系统中谐波分析与治理

电力系统中谐波分析与治理在当今高度依赖电力的社会中，电力系统的稳定和高效运行至关重要。

然而，谐波问题却成为了影响电力系统性能的一个重要因素。

谐波的存在不仅会降低电能质量，还可能对电力设备造成损害，增加能耗，甚至影响整个电力系统的安全稳定运行。

因此，对电力系统中的谐波进行深入分析，并采取有效的治理措施，具有极其重要的意义。

一、谐波的产生谐波是指频率为基波频率整数倍的正弦波分量。

在电力系统中，谐波的产生主要源于以下几个方面：1、非线性负载电力系统中的许多负载，如电力电子设备（如变频器、整流器、逆变器等）、电弧炉、荧光灯等，其电流与电压之间不是线性关系，从而导致电流发生畸变，产生谐波。

2、电力变压器变压器的铁芯饱和特性会导致磁化电流出现尖顶波形，进而产生谐波。

3、发电机由于发电机的三相绕组在制作上很难做到绝对对称，以及铁芯的不均匀等因素，也会产生少量的谐波。

二、谐波的危害谐波对电力系统的危害是多方面的，主要包括以下几点：1、增加电能损耗谐波电流在电力线路中流动时，会增加线路的电阻损耗和涡流损耗，导致电能的浪费。

2、影响电力设备的正常运行谐波会使电机产生额外的转矩脉动和发热，降低电机的效率和使用寿命；对电容器来说，谐波可能导致其过电流和过电压，甚至损坏；对于变压器，谐波会增加铁芯损耗和绕组的发热。

3、干扰通信系统谐波会产生电磁干扰，影响通信设备的正常工作，导致信号失真、误码率增加等问题。

4、降低电能质量谐波会使电压和电流波形发生畸变，导致电压波动、闪变等问题，影响供电的可靠性和稳定性。

三、谐波的分析方法为了有效地治理谐波，首先需要对其进行准确的分析和测量。

常见的谐波分析方法主要有以下几种：1、傅里叶变换这是谐波分析中最常用的方法之一。

通过对周期性信号进行傅里叶级数展开，可以得到各次谐波的幅值和相位。

2、快速傅里叶变换（FFT）FFT 是一种快速计算傅里叶变换的算法，大大提高了计算效率，适用于对大量数据的实时分析。

谐波谐振的危害及防治措施

谐波谐振的危害及防治措施第一篇：谐波谐振的危害及防治措施谐波谐振的危害及防治措施在电网运行中，不可避免地会产生谐波与谐振，二者既有联系，更有区别，以下就其定义、产生原因、危害及预防措施作以介绍，供参考。

1、定义谐波是一个周期的正弦波分量，其频率为基波频率的整数倍，又称高次谐波。

通俗地说，基波频率是50HZ，那末谐波就是频率为100HZ、150HZ、200HZ...N*50HZ的正弦波。

谐振是交流电路的一种特定工作状况，在由电阻、电感和电容组成的电路中，当电压相量与电流相量同相时，就称这一电路发生了谐振。

谐波在电网中长期存在，而谐振仅是电网某一范围内的一种异常状态。

2、产生原因谐波的产生是由于电网中存在着非线性负荷（谐波源），如电力变压器和电抗器、可控硅整流设备、电弧炉、旋转电机、家用电器等，另外，当系统中发生谐振时，也要产生谐波。

谐振的发生是由于电力系统中存在电感和电容等储能元件，在某些情况下，如电压互感器铁磁饱和、非全相拉合闸、输电线路一相断线并一端接地等，在部分电路中形成谐振。

谐波也可产生谐振，由谐波源和系统中的某一设备或某几台设备可能构成某次谐波的谐振电路。

3、危害及防治措施由于谐波的存在，使得电压、电流的波形发生畸变，可导致变压器、旋转电机等电气设备的损耗增大；电容器绝缘老化加快，使用寿命缩短；引起系统内继电保护和自动装置误动或拒动；干扰通讯信号等危害。

当电网中谐波含量超出国家规定，就必须采取措施消除或抑制谐波，电力系统多采用滤波器装置来消除谐波。

谐振可导致系统一定范围内的过电压和过电流。

谐振过电压不仅危害设备的绝缘，而且产生大的零序电压分量，出现虚假接地和不正确的接地指示，并使小容量的异步电机发生反转。

持续的过电流会引起PT熔件熔断甚至烧毁PT。

在发生谐振时，运行人员应根据电压、电流的异常指示，判断谐振类型及可能产生的原因，并果断采取措施，防止事故扩大。

第二篇：变频器的谐波危害及其治理措施变频器的谐波危害及其治理措施变频器谐波危害治理引言在工业调速传动领域中，与传统的机械调速相比，使用变频器调速有诸多优点，故其应用非常广泛，但由于变频器逆变电路的开关特性，对其供电电源形成了一个典型的非线性负载，变频器在现场通常与其它设备同时运行，例如计算机和传感器，这些设备常常安装得很近，这样可能会造成相互影响。

电力系统谐波抑制及无功补偿技术的研究与应用

电力系统谐波抑制及无功补偿技术的研究与应用摘要：电力系统中的谐波及无功功率是造成电网污染的主要原因，因此，抑制谐波及无功功率是实现电能质量治理的重要手段。

随着现代电力电子技术的发展，非线性负载日益增多，使得电力系统中谐波及无功功率问题更加突出。

无功补偿技术作为治理谐波及无功功率的一种有效措施，在抑制谐波及无功功率方面起着重要作用。

本文主要分析了电力系统中谐波抑制及无功补偿技术的现状与发展，并对现有的谐波抑制及无功补偿技术进行分析与比较。

关键词：电力系统；谐波抑制；无功补偿技术；研究与应用一、引言电力系统是一个巨大的非线性负载，它可以从电网中吸收或消耗大量的无功功率，造成电网电压及有功功率的波动。

电力系统中的谐波及无功功率不仅会影响电力系统中电压质量和降低系统供电可靠性，还会导致电力设备过热、振动和噪声增加，使高压开关设备发生故障或爆炸等。

因此，谐波及无功功率不仅是电力系统的主要污染，也是限制电力系统安全运行和节能降耗的一个重要因素。

为了减少谐波及无功功率对电网的污染，必须对其进行有效地抑制。

目前抑制谐波及无功功率的方法有很多种，其中静止无功补偿器（SVC）、动态无功补偿器（DVR）、动态串联电抗器（DTSC）等均能有效地抑制谐波及无功功率。

但是这些方法都存在着一些不足之处，例如：静止无功补偿器和动态串联电抗器不能同时补偿谐波及无功功率；动态串联电抗器对电流谐波放大、有功功率损耗大、有谐波电流时需要投入并联电容器；而静止无功补偿器和动态串联电抗器的缺点在于其造价高、占地面积大、容量有限等。

本文在分析现有的谐波抑制及无功补偿技术基础上，提出一种基于电压源换流器（SVG）的新型电力系统谐波抑制及无功补偿装置，并通过仿真与实验验证了该装置能够有效地抑制谐波及无功功率。

二、谐波抑制及无功补偿技术电力系统中的谐波及无功功率是造成电网污染的主要原因，随着电力电子技术的发展，非线性负载日益增多，使得电力系统中谐波及无功功率问题更加突出。

治理谐波的方法

治理谐波的方法
以下是 9 条关于治理谐波的方法：
1. 采用滤波器呀！就像给电流戴上了一个精致的“口罩”，把谐波这个“捣蛋鬼”给过滤掉。

比如说在工厂的电力系统里装上滤波器，就能有效减少谐波的影响啦。

2. 改善电力系统的设计嘞，这可是从根源上解决问题呀！就如同建房子要先打好牢固的地基一样。

你想想，如果一开始设计就很合理，那谐波出现的几率不就大大降低了嘛！
3. 对谐波源进行隔离呀！好比把捣乱的孩子单独隔离开，不让它去影响其他小伙伴。

像一些容易产生大量谐波的设备，单独给它们安排个小空间，不就好多了吗？
4. 利用无功补偿装置哟！这就像是给电力系统吃了一颗“补品”，让它更有活力去对抗谐波。

比如在变电站里用上无功补偿装置，对治理谐波超有用的。

5. 动态无功补偿技术了解一下嘛！它就像一个灵活的“小卫士”，能随时根据谐波的情况进行调整呢。

我们小区的配电室不就用了这技术，效果那叫一个棒啊！
6. 加强监测和管理呀，要时刻盯着谐波这个家伙！这就跟家长看着孩子写作业一样，只要盯着，它就不敢乱来。

工厂里安排专人监测，一有异常立马处理。

7. 优化用电设备的运行方式呗！就像是让运动员调整跑步的姿势，能发挥出更好的效果。

某些设备合理安排运行时间和方式，谐波可能就不会那么猖狂啦！
8. 采用谐波抑制电抗器呀，它可是谐波的“克星”呢！变电站里那些电抗器就是专门对付它的呀，效果超明显的。

9. 提高员工对谐波的认识和重视程度呀！这就好像给大家敲响警钟一样。

如果每个人都知道谐波的危害，那防治起来不就更有力量了嘛！
总之，治理谐波要多管齐下，各种方法综合运用，才能把这个“小麻烦”彻底解决掉呀！。
