第26卷第7期油气储运机械设备干气密封在离心压缩机中的应用刘培军*杨默然(中国石油管道公司技术服务中心)(中国石油天然气管道局第一工程分公司)刘培军杨默然:干气密封在离心压缩机中的应用,油气储运,2007,26(7)51~54。
摘要介绍了干气密封的基本结构、工作原理、在离心压缩机中应用干气密封的优点和转子的装配与运行要求。
结合干气密封在天然气管道离心压缩机的应用实例,提出了干气密封的具体流程、控制系统和投产运行需要注意的问题。
主题词干气密封离心压缩机优点原理应用离心压缩机若想获得良好的运行效果,必须在转子与定子间保留一定间隙112,以避免相互间的摩擦、磨损以及碰撞,同时,由于间隙的存在,自然会引起级间和轴端的泄漏,这不仅降低了压缩机的工作效率,而且还将导致环境污染,甚至引起着火爆炸等事故。
密封就是在保留转子与定子之间有适当间隙的前提下,避免压缩机级间和轴端泄漏的有效措施。
根据压缩机的工作温度、压力和气体介质有无公害等条件,密封可选用不同的结构形式。
密封装置按结构特点可分为抽气式、迷宫式、浮环式、机械式、螺旋式干气密封等五种,一般有毒、易燃易爆的气体,应选用浮环式、机械式、干气密封以及抽气式等密封装置,如果气体无毒、无害、升压较低,则可选用迷宫式密封装置。
干气密封是20世纪70年代发展起来的一项新型技术,与机械接触式密封、浮环油膜密封相比,干气密封可以省去密封油系统,并且可以避免产生一些相关的常见问题,具有运行可靠性高,使用寿命长,密封气泄漏量小,功耗极低,工艺回路无油污染,工艺气不污染润滑油系统等优点,另外,取消了庞大的密封油供给系统及测控系统,使占地面积减少,重量轻,运行维护费用低,缩减了计划外维修费用和生产停车时间。
通常,干气密封与机械接触式密封有相似的剖面外形,密封是在与转动相垂直的平面内实现的。
干气密封公用面结构主要有扁平密封块、台阶形密封块、锲形密封块和螺旋槽表面四种形式。
现以螺旋槽气体密封为例,分析干气密封的结构特点、工作原理和维护要求。
离心压缩机干气密封系统原理及泄漏原因分析
离心压缩机干气密封系统原理及泄漏原因分析
离心压缩机干气密封系统是指通过各种密封件和装置，将压缩机内部与外部空气隔离，以防止气体泄漏和外界杂质进入。
其基本原理是通过在压缩机转子和壳体之间建立气密封
系统，使压缩机能够稳定运行，并确保压缩机的性能和效率。
离心压缩机的干气密封系统主要由以下几个部分构成：
1. 主辅密封：主要由转子端盖和转子波纹部分构成，用于密封转子与压缩机壳体之
间的间隙，防止气体泄漏。
2. 溢流槽：用于收集泄漏气体，防止气体进入主轴轴承腔室。
3. 喷气装置：通过喷气装置向主辅密封处喷射高压气体，形成与外界的气流隔离层，防止外界杂质进入密封处。
4. 轴封：用于防止气体泄漏，通常采用压缩机提供的特殊轴封件。
1. 密封件磨损：由于长时间运行和摩擦，密封件会逐渐磨损，导致密封效果下降，
从而产生气体泄漏。
2. 设计缺陷：在设计过程中，如果没有考虑到密封件的合理布局和选择，或者设计
不当，都会导致密封系统的泄漏。
3. 温度变化：随着压缩机运行过程中产生的摩擦热量和环境温度的变化，可能导致
密封件的膨胀或收缩，从而引起泄漏。
4. 操作不当：如果操作人员在维护和保养过程中不注意密封件的清洁和保养，导致
密封件损坏或松动，就会造成泄漏。
干气密封在离心压缩机中的使用及日常维护简述
干气密封在离心压缩机中的使用及日常维护简述刘健男（中海油惠州石化有限公司，广东惠州516000）摘要:文章介绍了离心式压缩机干气密封的工作原理和结构类型，详细分析了实际应用中影响干气密封运行的因素如密封气源切换,检修期间和开停车过程操作等对干气密封的影响，并提出了日常生产中维护干气密封的关键要素，对延长干气密封的使用寿命起到一定的指导意义和借鉴作用。
关键词：干气密封;压缩机;动环0引言200万吨/年催化重整装置设有背压式离心压缩机K201和凝汽式离心压缩机K202,两台大型机组使用的轴端密封均由约翰克兰公司制造。
而近年来在K201干气密封系统中曾出现二级密封可能失效的情况,干气密封的运行情况直接影响着压缩机能否平稳运行,关系着整个装置的生产情况。
但由于干气密封装入机组后，对其调整的手段相当有限，故应在日常操作，维护上更加精益求精,对关键点做好检测,记录,排查,才能尽量保证密封的高寿命，高可靠性。
1干气密封介绍1.1干气密封的结构在20世纪90年代初，干气密封开始应用于透平压缩机，其结构与机械密封相似,也是由动静环、弹簧、壳体、O形圈等组成。
所不同的是,干气密封动环端面上开有一圈沟槽，如图所示，由进入槽内的气体动压效应产生开启力，使动静环两端面之间产生微小的间隙，其间的泄漏量甚微。
参见图1所示的动环剖面。
图1动环剖面图1.2材质动环:硬质合金碳化钨，静环:石墨，型号:28AT带中间迷宫密封的串联式干气密封。
1.3工作原理干气密封动环旋转时，密封气体被吸入动压槽内，由外径朝向中心，径向分量朝着密封堰流动。
由于密封堰的节流作用,进入密封面的气体被压缩,气体压力升高。
在该压力作用下，密封面被推开,流动的气体在两个密封面之间形成一层很薄的气膜，此气膜厚度一般在2〜5pm。
气体动力学研究表明，当干气密封两端面间的间隙在3ym时,通过间隙的气体流动层最稳定。
当气体静压力，弹簧力形成的闭合力与气膜反力相等时，便建立了稳定的平衡间隙。
离心压缩机干气密封系统原理及泄漏原因分析

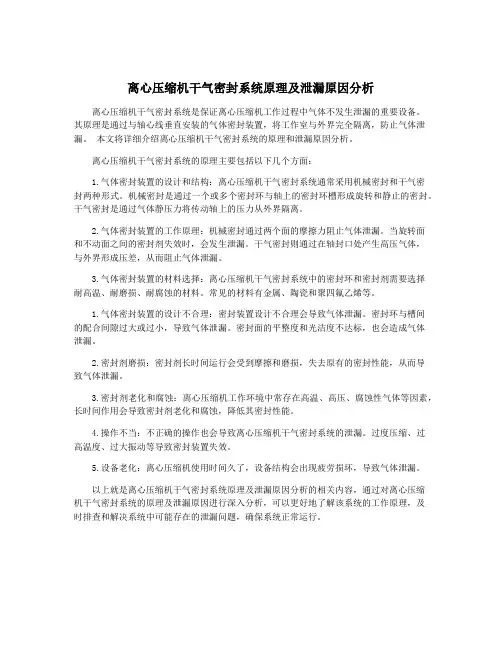

离心压缩机干气密封系统原理及泄漏原因分析离心压缩机干气密封系统是保证离心压缩机工作过程中气体不发生泄漏的重要设备。
