RBS2000 ALARMS(告警)
FC2000简易操作说明
昆山永燃燃气设备有限公司
江苏省昆山市张浦工业区永燃路108号销售热线:T e l:+86-27-82757540F a x:+86-27-82757586E-m a i l:s a l e s@y u n g z i a n.c o m.c n

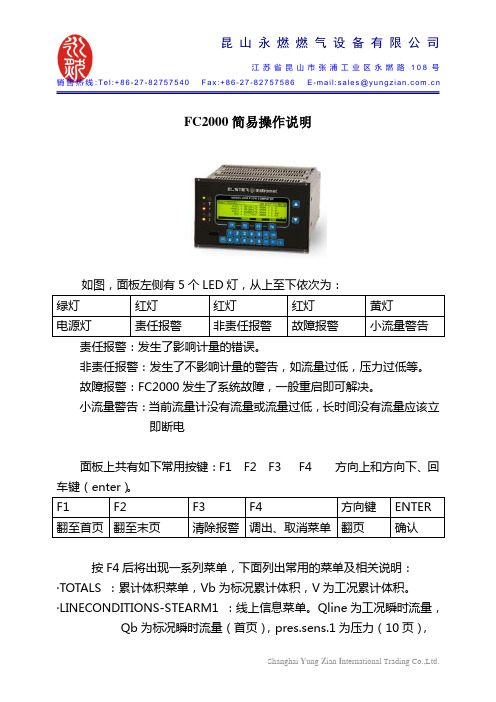

FC2000简易操作说明
如图，面板左侧有5个LED灯，从上至下依次为：
责任报警：发生了影响计量的错误。
非责任报警：发生了不影响计量的警告，如流量过低，压力过低等。
故障报警：FC2000发生了系统故障，一般重启即可解决。
小流量警告：当前流量计没有流量或流量过低，长时间没有流量应该立即断电
面板上共有如下常用按键：F1 F2 F3 F4 方向上和方向下、回车键（enter）。
按F4后将出现一系列菜单，下面列出常用的菜单及相关说明：·TOTALS ：累计体积菜单，Vb为标况累计体积，V为工况累计体积。
·LINECONDITIONS-STEARM1 ：线上信息菜单。
Qline为工况瞬时流量，
Shanghai Y ung Z ian I nternational Trading Co.,Ltd.
Qb为标况瞬时流量（首页），pres.sens.1为压力（10页），
temp.sens.1为温度（15页）
·Alarms：报警纪录查询菜单。
选择ALL，查看所有报警纪录，常见的报警有：hart报警，即压力、温度信号丢失，或出现断电情况；us1
coms报警，流量信号丢失报警；us1 number，探头信号丢失，
或管线压力过低。
在报警纪录菜单中可以通过F3消除历史报
警信息。
爱立信RBS2202基站设备的简介及一些告警处理办法
关于爱立信G网RBS2202基站设备的简介及一些告警处理办法1．设备简介以下为爱立信基站设备RBS2202的外观图：PSU：电源供给模块，以湖北联通为例，机柜有四路-48V转24V并行电源供给模块（最大配臵）ECU：电能控制模块，该模块控制所有模块供电，例如：所有散热风扇供电控制，ECU根据温度决定风扇是否启动。
DXU：分配交换单元，实际为基站主控单元，两M接口。
Base frame：底座CDU：合路及分离模块，提供全双工的信号合路，信号分离TRU：收发信模块，射频的调制和解调模块IDM/fans：内部分配模块/及散热风扇，机柜的加电空开面板2．基本配臵湖北联通定购的基站按CDU类型分为CDU_A和CDU_C+两种，基本站型除一些特例外基本为CDU_A型2＋2＋2，CDU_C+型2＋2+2以及CDU_C+型4＋4＋4这三种。
以下为这三种配臵的CDU内部结构图（1）CDU_A型2＋2＋2一块CDU_A型包涵两种共四个功能块，两个双工器（Duplexer），两个接收信号分离放大电路（RXDA），TRU1的发射信号经双工器，直接去天线A。
天线A接受到的RXA信号经RXDA后分离成两路一路去TRU1的RXA接口，另一路去TRU2的RXA接口。
同理天线B。
（2）CDU_C+型2＋2+2CDU_C+型包涵一个合路器，一个双工器，两个放大器，一个四路均分器一个两路均分器。
可以看到TRU1和TRU2的TX1和TX2发射信号经合路器合并成一路发射信号去了双工器，再去天线A。
同时天线A的RXA经双工器再由一放大器到四路均分器为TRU1和TRU2提供RXA信号，而天线B只提供一路RXB信号，经放大器到HLoutB接口，再通过CDU一根外部连线到HLin接口，最终到达两路均分器。
为TRU1和TRU2提供RXB信号。
（3）CDU_C+型4＋4＋4（两机柜三小区）这是一个用于城区话务忙的一个配臵，其一个小区最多支持四个TRU。
移动代维资格认证考试_问答题（含答案）
移动代维资格认证考试_问答题（含答案）1. 请简述天线下倾的作用？1) 减少对远处同频基站的干扰；2) 控制较高基站的覆盖区，不致使基站覆盖得太远，造成各个基站的话务负荷不合理；3) 提高覆盖区内的信号强度。
2. 请简单叙述系统寻呼MS用户并成功的话务建立过程，要求写出各个过程中所使用的信道并注明上行或下行以及所涉及的信息。
1) PCH寻呼MS 下2) RACH发寻呼应答消息上3) 系统通过AGCH为MS分配SDCCH 下4) 系统与MS交换必要信息（鉴权、加密、建立信息、立即指配）5) 为MS分配TCH3. 对于使用RBS200 LAPD CONCERNTRATION ，BTS硬件需要增加哪些设备？1) 1 EMRPS Concentrator PCB Board - ROF 131 8217/12) 1 Connection Cable ( TRI/EMPC-TRI/EMRPS ) - TSR 204 0201/5003) 1 Strapping Plug ( EM address = 8 )4. 有一基站，原为RBS200，现改为RBS2202，将原有数据拆去后重新定义新的RBS2202，现配置为2，2，2，且使用MULTIDROP。
但开站后CELL C有四TS解闭后一直无法投入使用，基站硬件经检查一切正常，没有发现BS FAULT。
基站各MO定义经检查正确无误，问是何原因引起，应如何改正。
答：原传输用于RBS200，16时隙用于信令，现16时隙用于CELL C，故有4TS无法使用。
应将传输定义中MODE由1改为0，再重新对TS加载程序后解闭即可。
(对于501设备则不需要)5. 简要说明如果A小区至B小区的MULTIDROP电缆应如何连接，如果接错，开站时可能出现什么现象？RBS2000基站A小区至B小区的MULTIDROP电缆应从A小区的M架的顶C7接口连接至B 小区M机架顶的C3接口，如果连接出现错误。
RBS调测注意事项
参考时钟的问题
第1个参考时钟选择CBU板（SLOT=1)上的第1路传输 第2个参考时钟选择CBU板（SLOT=1)上的第2路传输 其它选择全是错的。
RBS3418 MU和RRU之间光纤的连接
OBIF板上有6个光口，从下往上编号为A,B,C,D,E,F。 A连第1小区 B连第2小区 C连第3小区 D连第4小区 E连第5小区 F连第6小区 需要检查A,B,C对应的灯是否闪亮，闪亮表示到RRU的光纤是通的。
IP over ATM IP地址和IP路由的配置问题
仔细阅读wuhan 3G site configuration summary文件。 Mub1(RBS侧的Ip地址）填在左边的方框中，对应vc32 Mub2(RBS侧的Ip地址）填在右边的方框中，对应vc33 静态路由需加两条，网段全部为0.0.0.0,掩码全部为0.0.0.0，nexthopaddress为mub1（CE1侧）的IP地址和mub2 （CE2侧）的IP地址。
RBS320以太网接口（Ethernet)，连维护终端，打开EMAS时PC需连以太网接口 – 串口(test)，PC使用超级终端连RBS – ET1-2,第1和第2条E1 – ET3-4,第3和第4条E1 TX板，发送基带板 RAX板，接收基带板 RUIF，连RU模块（从左向右，1，2，3，4，5，6排序） – F口 连RU1－－第1小区 – D口 连RU3－－第2小区 – B口 连RU5－－第3小区 RU模块 – 配置为RB1（3×1配置，本期合同全是该配置），在“cabinet equipment configuration”中配置 FU模块 – 滤波器，跳线连在该模块上，接口为Ant A和Ant B
IMA的概念和与传输的关系
IMA是一个ATM的概念，主要是考虑单E1的带宽仅为 2M，如果需要提供2M以上带宽时，需要将多根E1捆 绑在一期，这就是用IMA来实现的。 在O&M access configuration配置是，在选择传输类 型时，选择IMA_E1，在选择具体E1传输时，在 SLOT=1板上将4个传输1，2，3，4四个端口全部选中 （本次武汉每个RBS配置4条E1）在required number of link框中输入2。 将4条E1捆绑在 一起可提供 4×2＝8M的带 宽
BSC命令详解

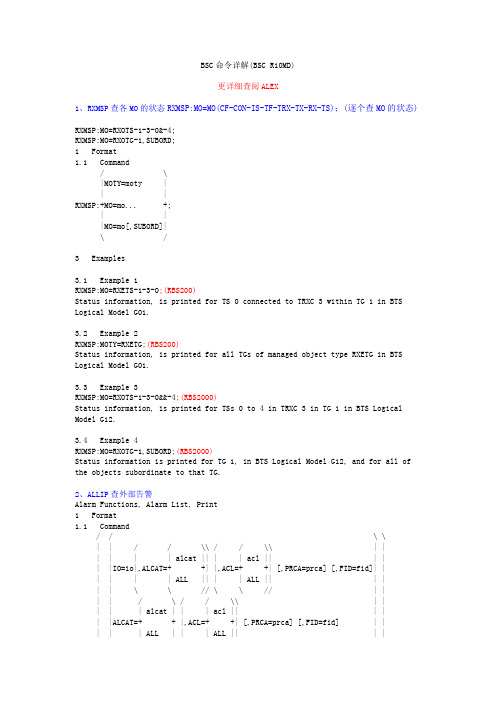

BSC命令详解(BSC R10MD)更详细查阅ALEX1、RXMSP查各MO的状态RXMSP:MO=MO(CF-CON-IS-TF-TRX-TX-RX-TS)；(逐个查MO的状态)RXMSP:MO=RXOTS-1-3-0&-4;RXMSP:MO=RXOTG-1,SUBORD;1 Format1.1 Command/ \|MOTY=moty || |RXMSP:+MO=mo... +;| ||MO=mo[,SUBORD]|\ /3 Examples3.1 Example 1RXMSP:MO=RXETS-1-3-0;(RBS200)Status information, is printed for TS 0 connected to TRXC 3 within TG 1 in BTS Logical Model G01.3.2 Example 2RXMSP:MOTY=RXETG;(RBS200)Status information, is printed for all TGs of managed object type RXETG in BTS Logical Model G01.3.3 Example 3RXMSP:MO=RXOTS-1-3-0&&-4;(RBS2000)Status information, is printed for TSs 0 to 4 in TRXC 3 in TG 1 in BTS Logical Model G12.3.4 Example 4RXMSP:MO=RXOTG-1,SUBORD;(RBS2000)Status information is printed for TG 1, in BTS Logical Model G12, and for all of the objects subordinate to that TG.2、ALLIP查外部告警Alarm Functions, Alarm List, Print1 Format1.1 Command/ / \ \| | / / \\ / / \\ | || | | | alcat || | | acl || | || |IO=io|,ALCAT=+ +| |,ACL=+ +| [,PRCA=prca] [,FID=fid]| || | | | ALL || | | ALL || | || | \ \ // \ \ // | || | / \ / / \\ | || | | alcat | | | acl || | || |ALCAT=+ + |,ACL=+ +| [,PRCA=prca] [,FID=fid] | || | | ALL | | | ALL || | || | \ / \ \ // | |ALLIP|: + / \ + |;| | | acl | | || |ACL=+ + [,PRCA=prca] [,FID=fid] | || | | ALL | | || | \ / | || | | || |PRCA=prca [,FID=fid] | || | | || |FID=fid | || | | |\ \ / /3.1 Example 1ALLIP:IO=AT-4,ALCAT=APZ;A printout of the existing alarms in the alarm list with the alarm category APZ will be printed on the IO device AT-4, without the alarm Forlopp identity.3.2 Example 2ALLIP:IO=AT-0,ALCAT="IO-DEV";A printout of the existing alarms in the alarm list with the alarm category IO-DEV will be printed on the IO device AT-0, without the alarm Forlopp identity.3.3 Example 3ALLIP:PRCA=48;A list of alarms routed to the printout category 48 is printed on the ordering IO device, without the alarm Forlopp identity.3.4 Example 4ALLIP:ACL=A1;A list of all class A1 alarms is printed on the ordering IO device, without the alarm Forlopp identity.3.5 Example 5ALLIP:FID=YES;The entire alarm list is printed on the ordering IO device, with the alarm Forlopp identity included.3.6 Example 6ALLIP;The entire alarm list is printed on the ordering IO device, without the alarm Forlopp identity.3、RXTCP：MOTY=RXETG，CELL=小区名；（通过已知小区名，查出小区的TG号）（RBS200）1 Format1.1 Command/ \|MOTY=moty[,CELL=cell]|RXTCP:+ +;|MO=mo... |\ /3.1 Example 1RXTCP:MO=RXETG-8;（RBS200）The command will list all channel groups connected to TG 8 in BTS logical model G01.3.2 Example 2RXTCP:MO=RXETG-9&&-12;（RBS200）The command will list all channel groups connected to TG 9 to 12 in BTS logical model G01.3.3 Example 3RXTCP:MOTY=RXOTG;（RBS2000）The command will list all TGs of managed object type RXOTG that have channel group connections in BTSlogical model G12.3.4 Example 4RXTCP:MOTY=RXETG,CELL=C1A;（RBS200）The command will list all the channel groups connected to all TG's, in BTS logical model G01, connected tocell C1A.4、RXCDP：MO=RXETG-<tg>；（查看小区的整体配置）1 Format1.1 CommandRXCDP:MO=mo...;3.1 Example 1RXCDP:MO=RXETG-0&&-3;（RBS200）A printout of configuration data for all managed objects within TGs 0 to 3 inclusive all related RX, TS and TX,in BTS Logical Model G01, is received.3.2 Example 2RXCDP:MO=RXETS-2-3-0&&-7;（RBS200）A printout of configuration data for all TSs connected to TRXC 3 within TG 2, in BTS Logical Model G01, is received.3.3 Example 3RXCDP:MO=RXORX-4-0;（RBS2000）A printout of configuration data for the RX connectedto TRXC 0 within TG 4, in BTS Logical Model G12, is received.3.4 Example 4RXCDP:MO=RXETX-3-15;（RBS200）A printout of configuration data for TX 15 connectedto TG 3, in BTS Logical Model G01, is received.3.5 Example 5RXCDP:MO=RXOTX-3-15;（RBS2000）A printout of configuration data for the TX connectedto TRXC 15 within TG 3, in BTS Logical Model G12, is received.3.6 Example 6RXCDP:MO=RXODP-0-1;（RBS2000）A printout of configuration data for DP 1 withinTG 0, in BTS Logical Model G12, is received.@@区分一小区或基站是不是200或是2000站可用RXTCP:MOTY=RXETG,CELL=DGWQXI1;（RBS200）RXTCP:MOTY=RXOTG,CELL=DGWQXI1;（RBS2000）看他们是否可以查看到数据就知道。
海湾200型火灾自动报警系统操作说明

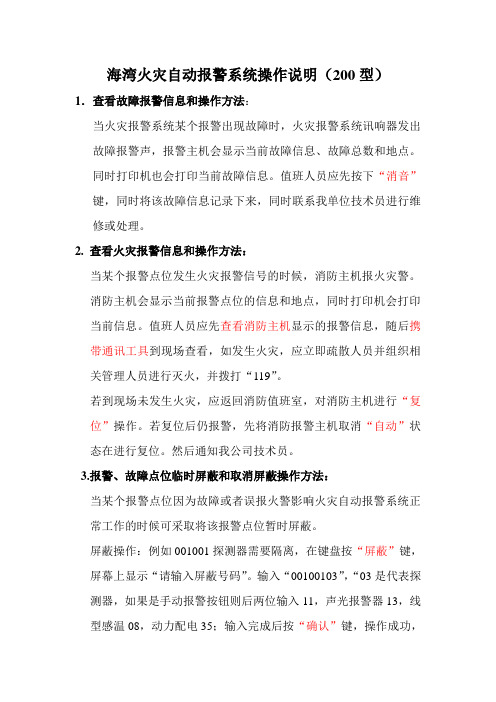

海湾火灾自动报警系统操作说明（200型）1．查看故障报警信息和操作方法：当火灾报警系统某个报警出现故障时，火灾报警系统讯响器发出故障报警声，报警主机会显示当前故障信息、故障总数和地点。
同时打印机也会打印当前故障信息。
值班人员应先按下“消音”键，同时将该故障信息记录下来，同时联系我单位技术员进行维修或处理。
2. 查看火灾报警信息和操作方法：当某个报警点位发生火灾报警信号的时候，消防主机报火灾警。
消防主机会显示当前报警点位的信息和地点，同时打印机会打印当前信息。
值班人员应先查看消防主机显示的报警信息，随后携带通讯工具到现场查看，如发生火灾，应立即疏散人员并组织相关管理人员进行灭火，并拨打“119”。
若到现场未发生火灾，应返回消防值班室，对消防主机进行“复位”操作。
若复位后仍报警，先将消防报警主机取消“自动”状态在进行复位。
然后通知我公司技术员。
3.报警、故障点位临时屏蔽和取消屏蔽操作方法：当某个报警点位因为故障或者误报火警影响火灾自动报警系统正常工作的时候可采取将该报警点位暂时屏蔽。
屏蔽操作：例如001001探测器需要隔离，在键盘按“屏蔽”键，屏幕上显示“请输入屏蔽号码”。
输入“00100103”，“03是代表探测器，如果是手动报警按钮则后两位输入11，声光报警器13，线型感温08，动力配电35；输入完成后按“确认”键，操作成功，火灾报警主机“屏蔽”灯亮。
取消屏蔽：取消屏蔽和设置屏蔽一样。
在键盘上按“取消屏蔽”键，屏幕上显示“请输入取消屏蔽号码”例如001001号探测器取消屏蔽，在键盘上输入00100103输入完成按确认键，操作成功屏幕显示操作成功。
同时屏蔽灯熄灭。
4.火灾自动报警系统自动状态的设置和取消：设置自动：在键盘上按“用户设置”选择“启动控制操作”、“自动启动控制”、“全部自动”设置好后按“确认”键。
操作成功后，报警主机“自动启动”灯亮。
取消自动：在键盘上按“用户设置”选择“启动控制操作”、“自动启动控制”、“禁止自动”设置好后按“确认”键。
RBS基站简介
RBS 1140 型设备组成
Digital Subrack Digital Subrack
To/From Main Unit
LNA Antenna
FA 1
HPA module
TX Board
TX RX1
LNA 0
RX1 RX Board RX2
RX2
LNA
FA 2
CDMA SYSTEMS
Section 2 CDMA2000 System Overview - 25
Section 2 CDMA2000 System Overview - 4
天线简介
X-pol: 13dBd， 65deg，1.5m, CTSD08-06513-0D 15dBd, 65deg, 2.0m, CTSD08-06515-0D 15dBd, 90deg, 2.66m, CTSD08-09015-0DM V-pol.: 12dBd， 90deg，1.74m, CTS08-09012-0DM 14dBd, 90deg, 2.37m CTS08-09014-0DM Omini: 8.8dBd, 4.62m, CTID0F-0080-011
RBS 1130 告警板连接
CDMA SYSTEMS
Section 2 CDMA2000 System Overview - 22
RBS 1130 主单元流程
Capacitor Unit Digital Subrack Fan Tray
-48V Input
Digital Subrack
GPS
GPB Board TFM Board SCB Board Alam Card ET-M1 Board CC Interface board CC Card
英思科报警仪简易操作
英思科报警仪简易操作说明
密码：按MODE键，显示区第一行显示“Code”，密码是依次按“MODE”、“↑”、“↓”、“↑”，按ENTER键确认，仪器进入编程模式。
零点校准：进入设置菜单后，可按“↑”或“↓”键切换功能选项至“调零-0”。
按ENTER键确认，开始校对零点（保证报警仪检测器在洁净空气内）。
量程校对：进入设置菜单后，可按“↑”或“↓”键切换功能选项至“设定标气浓度-S”，先将标准气体浓度进行修改，然后选择“标定-C”。
进入后先开始标定零点，零点标定结束后，需要通入标气，仪表进行量程的标定，标定结束后，将检测的值自动修改为标气浓度-S 的数值，标定结束。
软件复位：进入设置菜单后，选择“rse”,按ENTER键，仪器复位。
在正常测量时更换传感器，如果仪表识别不出来新的传感器类型，可以进行软件复位。
其它的参数设置：
故障代码：。
RBS6000故障代码中文版
绪论:一、故障映射内部故障映射级别1A（I1A）该级别报告的故障会影响MO 功能。
出错硬件在信令MO 中。
内部故障映射级别1B（I1B）该级别报告的故障会影响MO 功能。
故障原因与信令MO 无关。
内部故障映射级别2A（I2A）该级别报告的故障不会影响MO 功能。
出错硬件在信令MO 中。
外部条件映射级别1（EC1）该级别报告的条件会影响MO 功能。
这些条件是外部TG。
外部条件映射级别2（EC2）该级别报告的条件不会影响MO 功能。
这些条件是外部TG。
替换装置映射（RU Map）该映射报告的装置怀疑是导致上述内部故障映射的硬件设备。
二、逻辑替换单元逻辑RU 指可以称为物理单元，但实际上不是指单个物理单元。
逻辑替换单元包括四大类型。
如果分析时无法提供更详细的故障位置信息，则显示逻辑RU。
逻辑RU 用于帮助用户确定故障位置。
1. 总线它经常被称为单个物理单元，但部署在带电缆的机柜底板上。
如果RU 映射中出现总线，说明故障硬件可能连接到总线上的任何装置或总线自身。
逻辑总线RU 包括：EC总线时钟总线Y-LINK 总线2. 天线逻辑天线指发射器/接收器和物理天线之间的整个信号路径。
逻辑天线RU 是：天线3. 环境RU 记录基站不能影响到的条件。
该RU 包括两部分：电源，处理外部电源问题气候，处理湿度和温度方面的问题假设机柜温度过高，或者输入的交流主电源超过正常范围，则逻辑RU“环境”指示故障。
逻辑RU 是：环境4. IDB 尽管RBS 数据库不是物理装置，但它仍被视作一个可替换的单元。
它只包括数据库中的数据，而不包括它驻留的介质。
三、故障映射概况Abis 界面上的故障代码是按照每个MO 定义的。
SO RU 映射和I1A/I2A 故障映射应同时读取。
SO 故障映射可确定故障，RU 映射可指示故障所在的位置。
AO I1B 故障对应一个SO I2A 故障。
因此，通过读取SO CF 或SO TRXC 的I2A 故障映射和RU 映射，可以找出导致AO I1B 故障的硬件。
BTS设备介绍-ERISSON
Mains Supply External Battery
ECU
Climate & Power
External AC supply External DC Supply
பைடு நூலகம்
实际机柜结构－2206 实际机柜结构－2206
分配交换单元 (DXU)
BTS的中央控制单元，主要功能： 1. 提供与BSC相连的接口，进行数 据交换 2. 通过Timing Bus定时总线进行 时钟同步 3. 管理A-bis的链路资源，提供 BSC与TRU之间信息的连接 4. 连接外部告警，处理机柜外告 警信息 5. 记录机柜的配置信息等 6. DXU11/DXU21
最大配置情况比较
CDU Type Max Config 1×4 1×8 1×12 2×4 2×6 3×4 CDU Type Max Config 1×4 1×8 1×12 2×4 2×6 3×4 8+4 No.of Cabinets 1 1 1 1 1 1 No.of Cabinets 1 1 1 1 1 1 1 No.of CDU'S 1 2 3 2 3 3 No.of CDU'S 1 2 3 2 3 3 3 No.of Antennas (2) (4) (6) (2)(2) (3)(3) (2)(2)(2) No.of Antennas (2) (2) (2) (2)(2) (2)(2) (2)(2)(2) (2)(2)
内容
一、 RBS2000基站系列概述 基站系列概述 二、基站可插拔元件简介 三、室内宏基站设备运用与配置 四、室外宏基站设备运用与配置 五、微蜂窝基站设备运用与配置
BTS主要硬件结构 BTS主要硬件结构
Timing Bus
Test Local Terminal Interface
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
- 1 - ＬＦＸ RBS2000 故障代码的描述(R7.1版本) 绪论: BTS的故障是按故障的起因和重要性进行分类的: 1A级:MO内的故障,它会影响MO的功能特性. 1B级:MO外的故障,它也会影响MO的功能特性. 2A级:MO内的故障,它不会影响MO的功能特性.
BSC要接收以上的BTS故障报告,应采用下列措施: 1A级: MO退出操作和测试. - 如果测试结果表明MO没有故障,那么MO将返回操作状态,并且其故障以间歇性故障处理.故障计数器将对间歇性故障进行累加,当发生间歇性故障的次数太高时,MO将会永久地退出工作状态. - 如果测试结果表明MO有故障,那么MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警. 1B级: MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警. 2A级:在BSC/OSS上将会产生一个A2或A3告示警. 但MO仍处于工作状态. 应注意的是:CF或TRXC上的2A级故障在从属MO中却被认为是1级故障. 总是在CF/TRXC上读取RU的故障映象来进行故障定位.但有时应紧记要替换的被检测到的故障单元,以便更换.
BTS的故障信息可以从BSC上或站上OMT接口用人机命令MML来获得。 从BSC上获得： - 在MO中所有激活的告警: RXASP:MO=RXO…; - 在TG中所有激活的故障（1级）: RXMFP:MO=RXOTG-x,FAULTY,SUBORD; - 在MO中所有激活的故障: RXMFP:MO=RXO…; - MO的故障记录: RXELP:MO=RXO…; 从OMT上获得: - 在TG中所有激活的故障: ”System view(系统视图) / 选择 RBS 2000 / Operations操作(或按右键) / Monitor(监视)/ Fault status(故障状态)” - 某个RU的故障记录: ”Hardware view(硬件视图) /选择RU / Operations操作(或按右键) / Save log(保存记录)” (只有 DXU, TRU和ECU才有记录区).
如果在CF/TRXC上产生ＲＵ单元的故障映象，其上的红灯将会发亮. 但这不一定就指此单元一定有故障，这也可能指此单元检测到其他单元有故障。 如果红灯闪动，说明此故障很大可能是相关软件的故障： RBS/RU的数据库坏了或者丢失了，DXU只运行基本应用程序。这通常可以通过重新安装IDB和重新设置DXU或执行软件下载来修复。
- 2 - ＬＦＸ
注解: 注解1: 在R7版本中的欠压告警门限和DC电源断开的门限值: DC 电压下降到 DC 电压上升到 22.5 V 产生CF I2A:18告警 (2级欠压告警) 22.2 V CF I1A:12告警消失
21.2 V 产生CF I1A:12 告警(1级欠压告警) 23.5 V CF I2A:18告警消失
21 V BFU断开 25 V BDM接通
20 V BDM断开 25.5 V BFU接通
注解2:关于IDB, RBS DB, RU DB 和内部配置信息(常称为本地配置)可以在下列网站找到： http://www.eral.ericsson.se/~erafima/idb.html
注解3: 由于复位而产生的故障代码在下列网页中有具体描述： http://www3-rmog-bts.ericsson.se/~erafima/startcause.html (这包括 CF故障I1A:0-6, I2A:0-6, I2A:40 和TRXC故障I1A:0-6, I1A:19).
一些相关缩略语: VCO 压控振荡器(13 MHz) DSP 数字信号处理器 RF 射频 IF 中频 RU 可替换单元 MO 管理对象 VSWR 电压驻波比 电源内的单元: BDM 电池和分配模块 BFU 电池熔丝单元 ECU 电源控制器 PSU 电源单元 IDM 内部分配模块 TRU内的单元: PWU 电源：为TRUD, TXU, PAU, RXU提供DC直流电源。 TRUD 数字TRU: 含有CPU (MO TRXC),信号处理平台(MO TS) 和无线控制等单元. TXU 发信机 PA(U) 功率放大器: 放大TXU信号 RXU 收信机
CDU-D内的单元： CU 合成器 DU 分配器 FU 滤波器
参考: BTS fault handling 12/155 17-CRT 241 13 Fault coordination 20/1551-HRB 105 01 List of Supervised Entities OMS 2/1551-CRH 201 101 List of Supervised Entities PLS 2/1551-CRH 201 102 List of Supervised Entities TFS 3/1551-CRH 201 103 List of Supervised Entities RTS 3/1551-CRH 201 104 List of Supervised Entities EPS 2/1551-CRH 201 105 这些文档可以在下列网页找到： http://www3-rmog-bts.ericsson.se/~erafima/fault-info.html - 3 - ＬＦＸ
CF I1A Nr 故障描述 处理方法 相关故障
0-6 在DXU上产生的复位.见注解3. 7 Xbus 故障 8 定时单元的VCO故障 下面是三种可能的故障: 1、VCO的控制值超出范围，需要重新校正，不久后也可能会发出CF I2Ａ:13的告警。 ２、VCO的温度太低，加热器启动不了，可以通过对DXU断电加电来解决。 3、VCO没有分配13MHz时钟信号。 DXU可能有硬件故障或者电源问题。 对DXU进行断电加电处理，若无效，更换DXU. CF I2A:13
9 定时总线故障 10 架内温度超出安全范围 (仅指宏蜂窝基站).主架内的温度超出0-55C的范围. 当温度回到2-53C的范围时，故障会自动消失. TRXC I1B:1
12 DC电压超出安全范围 主架的DC电压下降到21.2 V以下时会产生此故障 (见注解1). 当DC电压回到22.2 V以上时，故障会自动消失. CF I2A:18 TRXC I1B:3.
14 本地总线故障 DXU不能在本地总线上发送任何数据. 这可能是一个硬件故障(如：1、DXU硬件坏。2、DXU背板接触不良，3、DXU背板坏。). CF I2A:30
15 RBS数据库被破坏 在DXU中的RBS数据库(注解2) 坏了或者不能通过软件来读取。 用OMT来重新安装IDB并复位DXU。若无效，更换DXU. 16 RU数据库被破坏 在DXU中的RU数据库(注解 2)被破坏了或者不能通过软件来读取。 复位DXU. 若无效，更换 DXU. 17 硬件配置与IDB不一致 IDB与机架内的硬件不匹配(如：错误的频带,机架类型,传输类型等). 检查硬件配置是否正确(如正确的频带等). 用ＯＭＴ重新安装IDB并对DXU进行复位. 18 内部配置错误 在ＤＸＵ的软件中有一个或多个子系统失效。（其内部配置见注解2）.DXU处于本地模式，不受 BSC的远端控制. 这个故障通常由故障15, 16,或 17引起 (见上面所述). 用OMT重新安装IDB并对DXU进行复位. 若无效，更换 DXU.
19 架内温度高于安全范围 (仅指微蜂窝基站).主架的温度高于55C. 当温度低于53C时，故障会自动消失. TRXC I1B:4
20 架内温度低于安全范围 (仅指微蜂窝基站).主架的温度低于 0C. 当温度高于2C时，故障会自动消失. TRXC I1B:5
CF I2A Nr 故障描述 产生故障的原因及处理方法 相关故障
0-6 在ECU上产生的复位 (见注解 3) 7 RXDA 放大器的电流故障 更换含故障RXDA的CDU或DU
8 VSWR超出门限值 TX或CDU输出功率的VSWR超过二级告警门限值时会产生此告警，另外当超过一级告警门限值时，ＴＸ会产生1B1或1B4告警。 如果替换的故障单元为”CDU”或”CU”, 那么是指ＴＲＵ输出功率的VSWR超出门限值.见故障ＴＸI1B:1的描述. 如果替换的故障单元为”天线”,那么是指CDU输出功率的VSWR超出门限值。见故障TX I1B:4的描述. TX I1B:1 TX I1B:4 - 4 - ＬＦＸ
CF I2A Nr 故障描述 产生故障的原因及处理方法 相关故障
9 输出功率超出门限 在CDU输出的ＴＸ功率比原来的期望值低7 dB. (当其差别为10 dB时,将会产生TX I1B:2告警.) 其产生的可能原因:IDB,CDU,ＣＤＵ与天线间的TX馈线,天线,Pf/Pr电缆 ,在某些情况下，也可能是ＴＲＵ的测量收信机。可能的原因较多，但首先再造IDB，此方法已证明有效。若与TX I1:20同时出现时,对DXU进行复位可以解决大部分问题。若与TX I1B:2同时出现,应检查CDU-D上的哪个RU上FAULT灯亮,再针对有故障的RU进行连线检查,把松脱的线接好后,再对DXU进行复位. TX I1B:2
TX I1B:20 (CDU-D)
10 DXU-opt EEPROM的检查和故障 检查和：CHECKSUM 11 ALNA/TMA（天线低噪声放大器／塔顶放大器） 故障 12 RX最大增益/最小增益的干扰 对ＤＸＵ进行复位操作可排除故障 13 定时单元 VCO的老化 CF I1A:8 14 CDU的监测/通信断 在TRU-CDU、TRU-CU 、 TRU-DU或 TRU-FU的ＣＤＵ总线上存在一个通信问题 注解:TRU用CDU总线来读取CDU 的EEPROM中的数据库参数、监视CDU告警、控制CDU的LED灯。对于CDU-D时，还用于对CU的调谐。 可能原因: - CDU-bus电缆坏了 - CDU-bus电缆断开了(检查背板是否连接好了)或连接错误(当使用Y-cable时，会出现此情况). - CDU未加电或者坏了(注意,CDU报告故障时通常不止一个). - 控制CDU-bus的两个TRU中的其中一个坏了. TRXC I1B:0 or I2A:22
TX I1B:0
15 VSWR/输出功率监测不到 16 架内温度超出正常范围 (仅指宏蜂窝基站).机架内的温度超出5-45C的范围. 当温度回到7-43C的范围时，故障会自动消除.
