2012.7电工技术课程考试试卷A
电工技术考试试题与解答
电工技术考试试题与解答一、选择题1. 电流的单位是（）。
- A. 欧姆- B. 伏特- C. 安培- D. 瓦特答案：C2. 电阻的单位是（）。
- A. 安培- B. 欧姆- C. 瓦特- D. 伏特答案：B3. 电压的单位是（）。
- A. 安培- B. 欧姆- C. 瓦特- D. 伏特答案：D4. 直流电是指电流方向（）。
- A. 固定不变- B. 周期性变化- C. 随机变化- D. 无法确定答案：A5. 交流电是指电流方向（）。
- A. 固定不变- B. 周期性变化- C. 随机变化- D. 无法确定答案：B二、判断题1. 电阻是导体对电流的阻碍，单位是欧姆。
- 正确/错误答案：正确2. 电流的方向是由正极向负极流动。
- 正确/错误答案：错误3. 直流电的电流方向是固定不变的。
- 正确/错误答案：正确4. 交流电的电流方向是周期性变化的。
- 正确/错误答案：正确5. 电压是表示电流大小的物理量。
- 正确/错误答案：错误三、简答题1. 请简要解释电流、电压和电阻的概念。
答案：- 电流是电荷在导体中流动的现象，单位是安培（A）。
- 电压是电荷在电路中产生的电势差，单位是伏特（V）。
- 电阻是导体对电流的阻碍，单位是欧姆（Ω）。
2. 请简述直流电和交流电的区别。
答案：- 直流电是电流方向固定不变的电流形式，如电池供电的电路。
- 交流电是电流方向周期性变化的电流形式，如家庭用电、发电厂供电的电路。
3. 请简要说明电流的分析方法。
答案：- 串联电路中的电流相同，电流值等于总电流。
- 并联电路中的电流分流，电流值等于各分支电流之和。
4. 请简述欧姆定律的表达式及其含义。
答案：- 欧姆定律的表达式为V = I * R，其中V表示电压，I表示电流，R表示电阻。
- 欧姆定律描述了电压、电流和电阻之间的关系，即电压等于电流乘以电阻。
以上就是电工技术考试试题与解答。
希望对您有所帮助！。
电工技术培训考试题(含答案)
电工技术培训考试题一、填空题（每题2分，共20分）1、我国正弦交流电的频率为（50 ）Hz。
2、并联电路中各支路上的电流（相等）。
3、磁力线是一种（闭合）曲线。
4、在串联电路中电路总电压（等于）各电阻的分电压之和。
5、按钮的文字符号为（SB）。
6、接触器的文字符号为：（KM）。
7、热继电器具有一定的（温度）自动调节补偿功能。
8、三相交流电路中，A相用（黄）颜色标记。
9、静电是十分普遍的电现象，异引发（火灾）是他最大的危害。
10、当低压电气发生火灾时，首先应做的是（迅速设法切断电源）。
二、选择题（每题3分，共30分）1、将一根导线均匀拉长为原来的2倍，他的阻值为原阻值的（C）倍。
A、1B、2C、42、电动势的方向是（A）。
A、从负极指向正极B、从正极指向负极C、与电压方向相同3、二极管的导线特性是（A）。
A、单向B、双向C、三向4、三相对称负载接成星形时，三相总电流（A）。
A、等于零B、有效值C、平均值5、纯电容元件在电路中（A）电能。
A、储存B、分配C、消耗6、下列说法中，正确的是（ B ）。
A、行程开关的作用是将机械行走的长度用电信号传出。
B、热继电器是利用双金属片受热弯曲而推动触电动作的一种保护电器，它主要用于线路的速断保护。
C、中间继电器实际上是一种动作与释放值可调节的电压继电器。
D、电动式时间继电器的延时时间不受电源电压波动及环境温度变化的影响。
7、漏电保护断路器在设备正常工作时，电路电流的相量和（ C ），开关保持闭合状态。
A、为正B、为负C、为零8、更换熔体或熔管，必须在（B）的情况下进行。
A、带电B、不带电C、带负载9、熔断器在电动机的电路中起（B）保护作用。
A、过载B、短路C、过载和短路10、使用剥线钳时，应使用比导线直径（B）的刃口。
A、相同B、稍大C、较大三、简答题1、简述电路一般由那些部件组成？（10分）答、电路一般由以下几部分组成：电源、导线、控制设备、负载。
2、简述电气线路故障有那些原因？（10分）答、电气线路故障原因有：①、绝缘损坏②、接触不良③、严重过载④、断线⑤、间距不足和防护不善。
北京理工大学2012级电工和电子技术II 试卷A及解答
S
74139
Y3 Y2
1
A1 A0
Y1
Y0
CP 图 2.2
3
状 态 表
表2 输 入 A1 A0 译码器 74139 的功能表 输 1 0 1 1 1 出 1 1 1 1 0 功能 0 禁止译码 进行 译码 1 E CP 0 1 2 3 4 0 1 2 3 4 Q1 Q0 0 0 1 1 0 0 1 1 0 0 0 1 0 1 0 0 1 0 1 0
Байду номын сангаас
QA QB QC QD a 保 b c d 持
φ φ
φ
1 0 0
φ φ
0 1
φ φ φ φ φ φ φ φ φ φ φ φ
加法计数 减法计数
四、 （本题 10 分）有两个二进制正整数 A = a1a2，B = b1b2，试设计一电路实现 A>B 的 逻辑判断功能。设输出 Y = 1 表示 A>B，Y = 0 表示 A≤B。要求： （1）列出真值表； （2）写出逻辑表达式，并化简为最简与或式； （3）利用与非门，画出实现以上功能的逻辑电路图。 （不允许反变量输入） 解： （1）按要求列出真值表。 （2）由真值表写出最小项表达式
W7906 C Ci I3 0 4 k 5 k 6 k 图 1.1 + Co Uo −
+ u1 −
+ u2 −
+
解： （1）如图 1.1 所示。 （2）输出电压
4 5 6 6 Uo 10 V 45 4 5 6 6 Uo 22 . 5 V 4
Uo 的变化范围为 22.5V ~ 10V。
深圳市2012年7月初级电工操作证考试题--有答案1

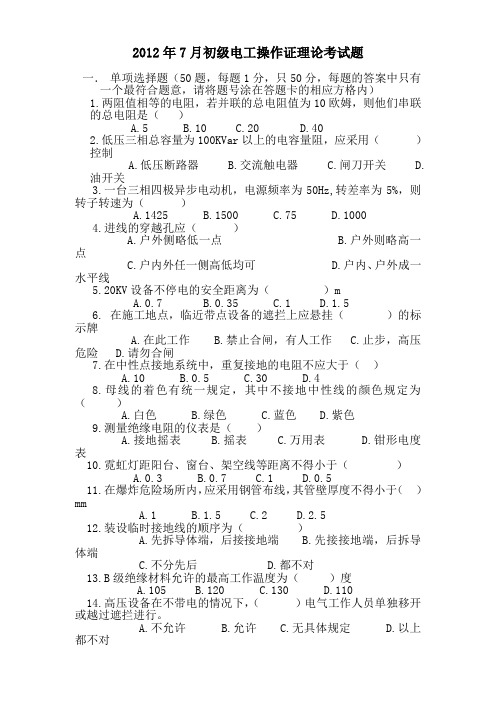

2012年7月初级电工操作证理论考试题一．单项选择题（50题，每题1分，只50分，每题的答案中只有一个最符合题意，请将题号涂在答题卡的相应方格内）1.两阻值相等的电阻，若并联的总电阻值为10欧姆，则他们串联的总电阻是（）A.5B.10C.20D.402.低压三相总容量为100KVar以上的电容量阻，应采用（）控制A.低压断路器B.交流触电器C.闸刀开关D.油开关3.一台三相四极异步电动机，电源频率为50Hz,转差率为5%，则转子转速为（）A.1425B.1500C.75D.10004.进线的穿越孔应（）A.户外侧略低一点B.户外则略高一点C.户内外任一侧高低均可D.户内、户外成一水平线5.20KV设备不停电的安全距离为（）mA.0.7B.0.35C.1D.1.56. 在施工地点，临近带点设备的遮拦上应悬挂（）的标示牌A.在此工作B.禁止合闸，有人工作C.止步，高压危险D.请勿合闸7.在中性点接地系统中，重复接地的电阻不应大于（）A.10B.0.5C.30D.48.母线的着色有统一规定，其中不接地中性线的颜色规定为（）A.白色B.绿色C.蓝色D.紫色9.测量绝缘电阻的仪表是（）A.接地摇表B.摇表C.万用表D.钳形电度表10.霓虹灯距阳台、窗台、架空线等距离不得小于（）A.0.3B.0.7C.1D.0.511.在爆炸危险场所内，应采用钢管布线，其管壁厚度不得小于（）mmA.1B.1.5C.2D.2.512.装设临时接地线的顺序为（）A.先拆导体端，后接接地端B.先接接地端，后拆导体端C.不分先后D.都不对13.B级绝缘材料允许的最高工作温度为（）度A.105B.120C.130D.11014.高压设备在不带电的情况下，（）电气工作人员单独移开或越过遮拦进行。
A.不允许B.允许C.无具体规定D.以上都不对15.导线的允许载流量应（）导线的最大工作电量A.大于B.小于C.等于D.视情况而定16.当吸收比为（）时，表明高压设备的绝缘受潮A.大于1.3B.大于1.5C.大于2D.接近于117.对于垂直埋设的单一接地体，离开接地体20米以外跨步电压（）Ａ.较大Ｂ.接近于零Ｃ.不能忽视Ｄ.较小1８.配电线路上，熔体的额定电流应（）线路的长期容许负荷电流A.大于B.小于C.等于D.接近19.安装插座时其接线孔应按（）顺序操作。
(完整版)电工基础知识A类试卷含答案,推荐文档
电工基础知识 A 类试卷姓名：分数：考试时间：1小时一、单项选择题（每题2分，满分40分）：1、电路中有正常的工作电流，则电路的状态为（C ）A．短路 B. 开路 C. 通路 D.任意状态2、荧光灯在并联电容器后，其消耗的功率将( C )A.曾大B减小C不变D与并联电容器容量有关3、在砖混结构的墙面或地面等处钻孔且孔径较小时，应选用（B ）。
A.电钻B.冲击钻C.电锤D.台式床钻4、一个12V、6W的灯泡，接在6V的电路中，灯泡中的电流为（D ）。
A．2A B. 1A C. 0.5A D. 0.25A5、发生电气火灾时应首先考虑（）AA、切断电源B、用水灭火C、用灭火器灭火D、迅速离开现场6.一般热继电器的热元件按电动机的额定电流In来选择热元件电流等级，其整定值为（B ）InA. 0.3~0.5B. 0.95~1.05C. 1.2~1.3 D1.3~1.4 7、荧光灯在并联电容器后，其消耗的功率将( C )A.增大B减小C不变D与并联电容器容量有关8、室内灯具距地高度一般不低于（ B ）米。
A、2B、2.5C、39、低压断路器的热脱扣器的作用是( B )。
A.短路保护B.过载保护C.漏电保护D.缺相保护10、我国常用导线标称截面25mm2与50mm2的中间还有一级导线的截面是( B )mm2。
A.30B.35C.40D.45 11、当电源电压降低时，三相异步电动机的起动转矩将（ C ）A.提高B.不变C.降低12.、一般异步电动机的额定效率为（B ）A.70%~85%B.75%~98%C.95%以上13、指针式万用表适用的正弦频率范围一般为（A ）A.最高档B.最低档C.任意档14、使用绝缘电阻表时摇动手柄要均匀，其转速一般保持在（C ）r/min左右A.10B.60C.120D.24015、在潮湿的工程点，只允许使用（C ）进行照明A.220V灯具B.36V的手提灯C.12V的手提灯D.110V16、我国的安全工作电压规定一般规定为（C ）A.12VB.24VC.36VD.50V17、人体的触电方式中，以（B ）最为危险A.单相触电B.两相触电C.跨步电压触电18、熔断器主要用于电气设备的（）保护。
2012最新电工进网作业许可证试卷A(高压类理论考试试题)
2012最新电工进网作业许可证试卷A（高压类理论试题）一.单顶选择题(每题的备选项中,只有一项最符合题意,每题1分,错选或不选为0,总计40分)1.电气设备由事故转为检修时,应( A ).A.填写工作票B.可不填写工作票、直接检修C.汇报领导进行检修;2.电压波动以电压变化期间( B )之差相对于电压额定值的百分数来表示.A.电压实际值与电压额定值.B.电压最大值与电压最小值.C. 电压最大值与电压额定值.3.绝缘手套与绝缘鞋要定期试验, 试验周期一般为( C )个月.A.1;B.3;C.6;D.12;4.通过各种经济、技术方面的比较而得出的最合理的电流密度称为( B ).A.额定电流密度;B.经济电流密度;C.允许载流量;D. 额定载流量;5.供电质量指电能质量与( A )A. 供电可靠性;B.供电经济性;C. 供电服务质量;6.倒闸操作前,应先在( B )进行摸拟操作.A.实际设备上;B.摸拟图板上C.操作票上;D.空白纸上;7.变压器二次绕组短路,( A )施加电压使其电流达到额定值时,此时所施加的电压称为阻抗电压.A.一次绕组;B.二次绕组;C.高压绕组;8.在电力系统中,( A )能将不同电压等级的线路连接起来.A.变压器;B.电流互感器;C.电压互感器;9.GN2-10系列隔离开关的额定电流的范围是( A )安培.A.400-3000;B.540-2000;C.630-1000;10.变压器稳定温升的大小与( A )相关．Ａ．变压器的损耗和散热能力等；Ｂ．变压器周围环境温度；Ｃ．变压器绕组排列方式；１１.电流互感器的额定二次电流一般为（ A ）安培．A.5;B.10;C.15;12.变压器的额定容量是指变压器铭牌规定的( C )下, 变压器二次侧的输出能力.A.空载状态;B.短路状态;C.额定状态;13.工作票执行过程中,如需扩大工作任务,必须由工作负责人通过( A )在工作票上增填工作项目.A.工作许可人;B.运行值班人C.工作票签发人;D.工作班成员14.变压器的调压方式分为有载调压和( B ).A.有励磁调压;B.无励磁调压;C.带电调压;15.高压电力电缆中,保护电缆不受外界杂质和水分的侵入防止外力直接损坏电缆的为（ D )．Ａ．线芯（导体）；Ｂ．绝缘层；Ｃ．屏蔽层；Ｄ．保护层；１６．有些电容器设有放电电阻，当电容器与电网断开后，能够通过放电电阻，一般情况下１０分钟后，电容器残压可降至（ B ）伏以下。
江西理工大学2012年电工技术考试试卷及答案
江西理工大学考试试卷试卷编号：1112012123A班级学号姓名一、基本题（每小题5分，共计50分）1、图示电路，计算开关S 断开和闭合时A点的电位V A2、求图示电路中电压源的功率,指出此时电压源的作用是电源还是负载。
3、设b点为零电位参考点，求结点电压U ab4、下图为串联谐振电路，当电路处于谐振状态时，若,90300,010V U V U C-∠=∠=，LR U U ,求和Q 值。
5、写出 u =10sin 2（ωt -30°）V 的相量表示式为。
6、在如图所示电路中，在RL 两端并联一电容C 后，电路的总电流I ，总功率因数COS φ, 总视在功率S 将如何变化？7、在图所示的三相四线制照明电路中，各相照明灯电阻不等。
如果中性线断开，则产生什么结果？42L L R U L U CU ＋＋ ＋ － － － －1 C8、通常三相异步电动机的调速方法有几种。
9、在继电接触控制系统中，以下图形符号的名称是什么？ A ： B ：10、有一台变压器，额定容量为10kV .A ，二次侧额定电压为220V ，要变压器在额定负载下运行，计算二次侧能接220V/60W 白炽灯多少个？二、（1０分）电路如图，已知E 1=40V ，E 2=20V ，R 1=R 2=4Ω，R 3=13 Ω，试用戴维宁定理求电流I 3三、（1２分）图示电路中，在开关闭合前电路处于稳态，求开关闭合后的电压u c ，画电容电压u c 的曲线图。
9mA23k ΩI 3四、（1３分）在图示交流电路中，已知0j •e 220=U V ，R 1=10Ω，310=L X Ω，R 2=20Ω。
（共10分）（1）求•1I 、•2I 和•I ；(6分) （2）求有功功率P 。
(4分)五、（1５分）一台四极三相异步电动机，定子绕组△型联结，其额定数据为：P 2N =45kW,n N =1480r/min ，U N =380V ，ηN =90%，cos ϕN =0.8， I st/I N =7, T st/T N =1.9，T max/T N=2.2，求：(1) 额定电流I N (2) 额定转差率S N(3) 额定转矩 T N 、最大转矩T max 、和起动转矩T st 。
电工技术试题及部分答案
电工技术试题及部分答案一、选择题1. 下列哪个选项是交流电的特点？A. 电流方向变化，电压始终保持不变B. 电流方向保持不变，电压变化C. 电流方向与电压方向均保持不变D. 电流方向与电压方向均变化答案：C2. 在电路中，电压与电流的关系是：A. 电压与电流成正比B. 电压与电流成反比C. 电压与电流无关D. 电压与电流的关系不确定答案：A3. 下列哪个元件具有存储电荷的能力？A. 电阻B. 电感C. 电容D. 变压器答案：C4. 对于直流电路中的电阻和电容，以下哪种说法是正确的？A. 电阻对直流电的通过有阻碍作用，电容对直流电的通过没有阻碍作用B. 电阻对直流电的通过没有阻碍作用，电容对直流电的通过有阻碍作用C. 电阻和电容对直流电的通过均有阻碍作用D. 电阻和电容对直流电的通过均没有阻碍作用答案：A5. 下列哪个选项中的电路可以产生电磁感应现象？A. 只有直流电路B. 只有交流电路C. 既有直流电路又有交流电路D. 既没有直流电路也没有交流电路答案：C二、填空题1. 电压为220V的交流电通过电阻为10Ω的电路，求电流的大小。
答案：22A2. 已知某台交流电动机的电压为380V，电流为5A，求该电动机的功率。
答案：1900W3. 电路中有一个电感，自感系数为0.5H，通过电流变化的速度为5A/s，求感生的电动势。
答案：2.5V4. 有一个容量为1000μF的电容器，充电电压为10V，求储存的电荷量。
答案：0.01C5. 在交流电路中，电流的频率是50Hz，周期为______。
答案：0.02s三、简答题1. 请简述直流电与交流电的区别。
答案：直流电是电流方向保持不变的电流，如电池的电流。
交流电是电流方向与大小周期性变化的电流，如家庭用电和电网电流。
2. 什么是电阻？它对电路有什么作用？答案：电阻是电路中一种阻碍电流通过的元件，用单位为欧姆（Ω）来表示。
电阻对电路起到限制电流大小的作用，使得电流在电路中均匀分布，防止电流过大损坏元件。
2012电工技能考试A卷 - 带答案
陈家沟煤矿2012年第八届职工岗位技能大赛试题井下维修电工A卷（共100分，答题时间120分钟）一、填空题 (每空1分，共20分)1、通常所指的“三大规程”是《煤矿安全规程》、《操作规程》和《作业规程》。
2、40KW及其以上的启动频繁的低压控制设备，应使用磁力启动器控制。
3、使用局部通风机进行通风的掘进工作面，因检修、停电等原因停风时，必须（撤出人员）、切断电源。
4、隔爆型电气设备的标志为EXdI。
5、矿井中的“三专”是指专用变压器、专用开关和专用线路。
两闭锁是指风电闭锁和瓦斯电闭锁。
6、检修或搬迁井下电气设备前，必须切断电源，并用与电源电压相适应的验电笔检验。
7、煤矿井下的低压不应超过1140V。
井下远距离控制电压不应超过36V。
8、三相交流电机有连接方式有星形连接和三角形连接。
9、变电所倒闸操作必须由人执行，其中对设备熟悉者做人。
10、交流电的三要素是最大值（振幅）、频率（角频率）、初相（相位角）。
二、单项选择题（每题1分，共15分）1、基尔霍夫定律不包括 C 。
A、电压定律B、电流定律C、欧姆定律2、漏电闭锁值是漏电动作值得（A ）倍。
A、 2B、 3C、43、变压器的铁损是 C 时的损耗，它是的。
A、空载、变化B、负载、不变化C、空载、不变化4、在紧急情况下，6KV电缆允许过负荷 C 运行2h 。
A、5%B、10%C、15%5、防暴密封圈内经和电缆之间的最大距离为（ B ）mmA、 0B、1C、1.5D、26、兆欧表是由一个直流发电机带动一个 B 组成的。
A、微安表B、磁电式流比计C、电压表7、《煤矿安全规程》规定低压电动机的控制设备，除应包括短路、单相断线、漏电闭锁保护、远程控制功能外，还应有 B 保护。
A、欠压B、过负荷C、接地8、异步电动机做空载试验时，时间应不小于 C min。
A、10B、5C、19、电压互感器二次测的额定电压一般为 c 。
A、500VB、1VC、100V10、绝缘手套、绝缘靴的试验周期是 B 。
《电工技术》本科题集
《电工技术》题集一、选择题（每题2分，共20分）1.在交流电路中，电流和电压的瞬时值随时间按（ ）规律变化。
A. 正弦或余弦B. 指数C. 对数D. 线性2.三相交流电的相序是指三相电动势到达最大值的（ ）顺序。
A. 时间先后B. 幅度大小C. 频率高低D. 相位角大小3.在R-L-C串联电路中，当电路参数满足一定条件时，可能发生的现象是（ ）。
A. 谐振B. 短路C. 开路D. 断路4.变压器的基本工作原理是（ ）。
A. 电磁感应B. 电流的热效应C. 磁场的相互作用D. 电荷的守恒定律5.直流电机中，换向器的主要作用是（ ）。
A. 改变电流方向B. 调节电压大小C. 控制电机转速D. 增加电机效率6.在电力系统中，为了提高供电的可靠性和经济性，常采用 （ ）接线方式。
A. 单母线B. 双母线C. 环网D. 辐射状网络7.下列哪一项不是电缆线路的优点？（ ）A. 占地面积小B. 供电可靠C. 维护方便D. 造价低廉8.在电力系统中，无功功率主要用来（ ）。
A. 产生磁场B. 做有用功C. 转换为热能D. 提供设备损耗9.电力系统中的短路故障，主要是指（ ）之间的不正常连接。
A. 相线与相线B. 相线与中性线C. 中性线与地线D. 相线与地线10.在电机控制中，PWM（脉冲宽度调制）技术主要用于（ ）。
A. 调节电机电压B. 调节电机电流C. 调节电机频率D. 调节电机转速和扭矩一、选择题1.A（正弦或余弦）2.A（时间先后）3.A（谐振）4.A（电磁感应）5.A（改变电流方向）6. B （双母线）或C （环网）（根据具体情况选择，两者都是提高供电可靠性的接线方式）7.D（造价低廉不是电缆线路的优点，相对而言，电缆线路造价通常较高）8.A（产生磁场）9.A（相线与相线）10.D（调节电机转速和扭矩）二、填空题（每题2分，共20分）1.在交流电路中，电压和电流的有效值分别表示其______和______的平均效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
济南大学2011～2012学年第二学期课程考试试卷（A 卷）
课 程 授课教师 考试时间 2012年 5 月 30 日 考试班级 学 号 姓 名
一、填空题（每小题2分，共20分）
1、有一电感性负载，其功率P=10KW ，功率因数6.0cos 1=ϕ，接在电压V U 220=的电源上，电源频率hz f 50=,如果将功率因数提高到0.95,需要并联 uF 电容。
2、在 某 对 称 星 形 连 接 的 三 相 负 载 电 路 中，已 知 线 电 压 u t AB = V 3802sin ω，则 C 相 电 压 有 效 值 相 量 =C U 。
3、单相正弦交流电路中Ω∠=0
4520Z ，则电路中电压 (超前,滞后)电流450
，电路的性
质为 。
4、 在图1中，两点间的复数阻抗Z ab 为 。
5、单相正弦交流电路中负载为纯电感，其电路mA I 0
3010∠=∙
，
Ω=10L X 则电感两端的电压向
量 V 。
6、实验测得某有源二端线性网络开路电压OC U =6V ，短路电流SC I =2A ，当外接电阻为3Ω时， 其端电压U 值 。
7、图2中的电路中A 点电位 。
8、电路如图3所示，S I =0时，I=2 A ，则当S
I =8A 时，I 为 。
图1 图2 图3
9、若电源电压有效值保持不变而频率提高时，则R 、C 串联正弦交流电路的电流有效值将____________.
10、R ，C 电路初始储能为零，而由初始时刻施加于电路的外部激励引起的响应称为 _______ 响应。
二、选择题（每小题2分，共20分） 注：将选择题答案填入下表中
1、图4所示电路，ab 端的等效电阻R=（）Ω。
A. 6Ω B.12Ω C.9Ω
图
5
２、如图5所示电路中U R =3V ，U L =4V ，则U 为（ ） A ．7 V B ．1 V C ．5V
3、图6示电路中，对负载电阻R L 而言，点划线框中的电路可用一个等效电源代替，该等效电源是( )。
A ． 理想电压源
B ． 理想电流源
C ． 不能确定
U R L
+ S
6 V
图 6 图7 4、图7 电路中，理想电压源发出的功率P 为( )。
A ． -6 W B ．6 W C ． 18 W
5、RLC 串联后接入恒压源瞬间，三个元件上的电压u R
u L u C
和电路中的电流i 这四个量中可以跃
变的是 。
A ．
u
L
B ．
u
C
Ｃ．
u
R
和i
6、在R-L-C 串联正弦交流电路中，当外加交流电源的频率为f
时，电路发生谐振；外加交流电源
频率
f
f 0
〈时，电压不变，此时电路中的电流将：（ ）
A ．不变
B ．增大
C ．减小
7、 复阻抗为Z 的三相对称电路中，若保持电源电压不变，当负载接成星形时消耗的有功功率为P Y ，接成三角形时消耗的有功功率为P ∆ ，则两种接法时有功功率的关系为 ( )。
A ．P
Y P ∆
=3
B ． P P ∆=3Y
C ． P P ∆=Y
8、阻抗为Ω8的负载经过变压器变换后，其等效阻抗为Ω512，则该变压器的变比为（ ） A. 64 B. 8 C 、32 D.16
9、在图8示电路中，已知：I S = 5 A ，当I S ，U S 共同作用时，U AB = 4 V 。
那么当电压源U S 单独作用时，电压U AB 应为：（ ）
A ．-2 V
B ．6 V
C ．
8 V
A
B
S U
U .
U .12+－+
图8 图9
10、 图9示正弦交流电路中各电压有效值U ，1U 和2U 的关系为21U U U +=时，复阻抗Z 1与Z 2的关
系是( )。
A ．Z 1与Z 2 的阻抗角相等 B ．Z 1与Z 2的阻抗角差180︒ C ．Z 1与Z 2无任何约束条件
三、计算题（每小题12分，共60分）
1、图示电路中，已知：U S1 = 30 V ，U S2 = 12 V ，I S = 4 A ，R 1 = 5 Ω，R 2 = 6 Ω，
R 3 = 6 Ω。
计算电压 U AB 和各未知支路电流 。
R
B
3
I 3
2、求 图 示 电 路 中 的 电 流 I 2 。
3、已知V U 00
200∠
=∙
，L X R =，开关闭合前A I
I 102
==，开关闭合后ui 同相。
求I 、R 、
X
L
、
X
C。
4、在线电压为220V 的三相电源上，接有两组对称负载，Ω=101Z ，Ω=j Z 222
如图所示，求线路电流A
I
∙
5、图 示 电 路 原 已 稳 定，t = 0 时 将 开 关 S 闭 合。
已 知：R =4k Ω，R 1 = 4k Ω，R 2 =4 k Ω， C = 5 μ F ，U S = 6 V 。
求 S 闭 合 后 的u t C ()。
R 2。
