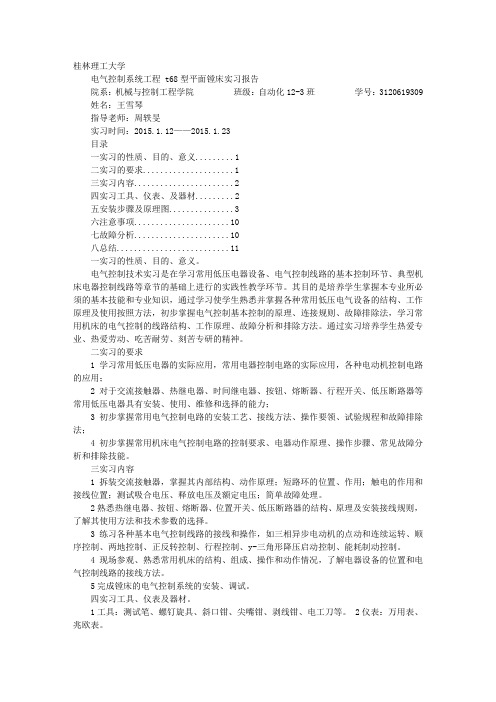

电气控制系统工程 t68型平面镗床实习报告院系：机械与控制工程学院班级：自动化12-3班学号：3120619309 姓名：王雪琴指导老师：周轶旻实习时间：2015.1.12——2015.1.23 目录一实习的性质、目的、意义 (1)二实习的要求 (1)三实习内容 (2)四实习工具、仪表、及器材 (2)五安装步骤及原理图 (3)六注意事项 (10)七故障分析 (10)八总结 (11)一实习的性质、目的、意义。
电气控制技术实习是在学习常用低压电器设备、电气控制线路的基本控制环节、典型机床电器控制线路等章节的基础上进行的实践性教学环节。
其目的是培养学生掌握本专业所必须的基本技能和专业知识，通过学习使学生熟悉并掌握各种常用低压电气设备的结构、工作原理及使用按照方法，初步掌握电气控制基本控制的原理、连接规则、故障排除法，学习常用机床的电气控制的线路结构、工作原理、故障分析和排除方法。
通过实习培养学生热爱专业、热爱劳动、吃苦耐劳、刻苦专研的精神。
二实习的要求1学习常用低压电器的实际应用，常用电器控制电路的实际应用，各种电动机控制电路的应用；2对于交流接触器、热继电器、时间继电器、按钮、熔断器、行程开关、低压断路器等常用低压电器具有安装、使用、维修和选择的能力；3初步掌握常用电气控制电路的安装工艺、接线方法、操作要领、试验规程和故障排除法；4初步掌握常用机床电气控制电路的控制要求、电器动作原理、操作步骤、常见故障分析和排除技能。
三实习内容1拆装交流接触器，掌握其内部结构、动作原理；短路环的位置、作用；触电的作用和接线位置；测试吸合电压、释放电压及额定电压；简单故障处理。
2熟悉热继电器、按钮、熔断器、位置开关、低压断路器的结构、原理及安装接线规则，了解其使用方法和技术参数的选择。
3练习各种基本电气控制线路的接线和操作，如三相异步电动机的点动和连续运转、顺序控制、两地控制、正反转控制、行程控制、y-三角形降压启动控制、能耗制动控制。
PLC实验指导书
第一章 可编程控制器的概述可编程序控制器，英文称Programmable Logical Controller ，简称PLC 。
它是一个以微处理器为核心的数字运算操作的电子系统装置，专为在工业现场应用而设计，它采用可编程序的存储器，用以在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作指令，并通过数字式或模拟式的输入、输出接口，控制各种类型的机械或生产过程。
PLC 是微机技术与传统的继电接触控制技术相结合的产物，它克服了继电接触控制系统中的机械触点的复杂接线、可靠性低、功耗高、通用性和灵活性差的缺点，充分利用了微处理器的优点，又照顾到现场电气操作维修人员的技能与习惯，特别是PLC 的程序编制，不需要专门的计算机编程语言知识，而是采用了一套以继电器梯形图为基础的简单指令形式，使用户程序编制形象、直观、方便易学；调试与查错也都很方便。
用户在购到所需的PLC 后，只需按说明书的提示，做少量的接线和简易的用户程序的编制工作，就可灵活方便地将PLC 应用于生产实践。
一、可编程控制器的基本结构可编程控制器主要由CPU 模块、输入模块、输出模块和编程器组成（如下图所示）。
1、CPU 模块CPU 模块又叫中央处理单元或控制器，它主要由微处理器（CPU ）和存储器组成。
它用以运行用户程序、监控输入/输出接口状态、作出逻辑判断和进行数据处理，即读取输入变量、完成用户指令规定的各种操作，将结果送到输出端，并响应外部设备（如编程器、电脑、打印机等）的请求以及进行各种内部判断等。
PLC 的内部存储器有两类，一类是系统程序存储器，主要存放系统管理和监控程序及对用户程序作编译处理的程序，系统程序已由厂家固定，用户不能更改；另一类是用户程序及数据存储器，主要存放用户编制的应用程序及各种暂存数据和中间结果。
2、I/O 模块I/O 模块是系统的眼、耳、手、脚，是联系外部现场和CPU 模块的桥梁。
输入模块用来接收和采集输入信号。
电气自动化实习报告总结（精选12篇）
电气自动化实习报告总结（精选12篇）电气自动化总结篇1在接线过程中，自己工艺水平是比较差的。
主要是自己平时习惯不好，，因此工艺水平不高。
所犯错如线不直，弯处无90度，甚至有一根线悬空。
于是自己的坏习惯就在实习仲表现出来，做事不够认真，随随便便，于是自己吃了不少亏。
所以，在以后的学习生活中，自己要努力改掉不良习惯。
于此同时，在实习过程中，自己的能力有所提高，这与老师的指导和同学的帮助是分不开的。
总之，这次实习给自己带来前所未有的体会，以后自己要不断努力，提高自己，是自己达到一个新的高度。
一周的实习就这样结束了。
唯一没有结束的是我们所了解、学到的东西，它是属于我们自己的。
我们要把握当前的拥有，努力为自己充更多的电，为自己着想，为以后着想。
因为机会只留给有准备的人，所以我们要时刻准备着。
本次实习,共持续了一周,不算长,也不算短.虽然我在相关方面的知识还很欠缺,但我还是有很多的感悟.实习中师傅们的教悔让我们对以后的工作有了基本的了解,对以后的工作奠定了坚实的基础.为此,我还要对我们的师傅们说声:"谢谢您们!我们以后一定后好好体会你们的每一句话,在以后的工作中更加努力."实习已经结束,我也该开始新的生活了.在不多的大学生活里,我还需要做好很多事情,比如英语的继续学习,比如专业课的深入学习,比如对行业的继续关注等.未来不管是做个职业经理人还是自主创业,大学时期的积累,必定是我人生的一笔财!以上就是这次认识实习的整理与所得所感,他使我们认识了专业方向,为以后的学习奠定了基础.电气自动化实习报告总结篇2在本次实习中，自己学到了许多以前没接触过的知识。
在此过程中，把这些运用到实践中，锻炼了自己的能力。
这次实习不仅注重自己的思考能力，还注重自己的动手能力。
好多东西看起来很简单，看电路图也懂，但是要自己亲自去做时，你才发现理论和实践有多大区别。
看一个东西简单，但实际操作中却有很多值得注意的地方。
有些东西也与你想像的不一样，我们这次实验就是要跨过理论与时间按之间的鸿沟。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第八章电力拖动继电接触控制8-1 三相异步电动机点动和自锁控制线路一、实验目的1、通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识。
2、通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。
二、选用组件1、实验设备2、屏上挂件排列顺序D61、D62注：若未购买D62挂箱，图中的Q1和FU可用控制屏上的接触器和熔断器代替，学生可从U、V、W端子开始接线。
以后同此。
三、实验方法实验前要检查控制屏左侧端面上的调压器旋钮须在零位，下面“直流电机电源”的“电枢电源”开关及“励磁电源”开关须在“关”断位置。
开启“电源总开关”，按下启动按钮，旋转调压器旋钮将三相交流电源输出端U、V、W 的线电压调到220V。
再按下控制屏上的“关”按钮以切断三相交流电源。
以后在实验接线之前都应如此。
1、三相异步电动机点动控制线路：图8-1 点动控制线路按图8-1接线。
图中SB 1、KM 1选用D61上元器件，Q 1、FU 1、FU 2 、FU 3 、FU 4选用D62上元器件，电机选用DJ24（△/220V ）。
接线时，先接主电路，它是从220V 三相交流电源的输出端U 、V 、W 开始，经三刀开关Q 1、熔断器FU 1、FU 2、FU 3、接触器KM 1主触点到电动机M 的三个线端A 、B 、C 的电路，用导线按顺序串联起来，有三路。
主电路经检查无误后，再接控制电路，从熔断器FU 4插孔V 开始，经按钮SB 1常开、接触器KM 1线圈到插孔W 。
线接好经指导老师检查无误后，按下列步骤进行实验：(1)按下控制屏上“开”按钮； (2)先合Q 1，接通三相交流220V 电源；(3)按下启动按钮SB 1，对电动机M 进行点动操作，比较按下SB 1和松开SB 1时电动机M 的运转情况。
KM Q 23220V 12、三相异步电动机自锁控制线路：图8-2 自锁控制线路按下控制屏上的“关”按钮以切断三相交流电源。
按图8-2接线，图中SB 1、SB 2、KM 1、FR 1选用D61挂件，Q 1、FU 1、FU 2 、FU 3 、FU 4选用D62挂件，电机选用DJ24（△/220V ）。
检查无误后，启动电源进行实验：(1) 合上开关Q 1，接通三相交流220V 电源；(2) 按下起动按钮SB 2，松手后观察电动机M 运转情况；(3) 按下停止按钮SB 1，松手后观察电动机M 运转情况。
Q 123220V 1KM 13、三相异步电动机既可点动又可自锁控制线路：图8-3 既可点动又可自锁控制线路按下控制屏上“关”按钮切断三相交流电源后，按图8-3接线，图中SB 1、SB 2、SB 3、KM 1、FR 1选用D61挂件，Q 1、FU 1、FU 2 、FU 3 、FU 4选用D62挂件，电机选用DJ24（△/220V ），检查无误后通电实验：(1) 合上Q 1接通三相交流220V 电源；(2) 按下起动按钮SB 2，松手后观察电机M 是否继续运转；(3) 运转半分钟后按下SB 3，然后松开，电机M 是否停转；连续按下和松开SB 3，观察此时属于什么控制状态；(4) 按下停止按钮SB 1，松手后观察M 是否停转。
Q 1220V13V四、讨论题1、试分析什么叫点动，什么叫自锁，并比较图8-1和图8-2的结构和功能上有什么区别？2、图中各个电器如Q1、FU1、FU2、FU3、FU4、KM1、FR、SB1、SB2、SB3各起什么作用？已经使用了熔断器为何还要使用热继电器？已经有了开关Q1为何还要使用接触器KM1？3、图8-2电路能否对电动机实现过流、短路、欠压和失压保护？4、画出图8-1、8-2、8-3的工作原理流程图。
8-2 三相异步电动机的正反转控制线路一、实验目的1、通过对三相异步电动机正反转控制线路的接线，掌握由电路原理图接成实际操作电路的方法。
2、掌握三相异步电动机正反转的原理和方法。
3、掌握手动控制正反转控制、接触器联锁正反转、按钮联锁正反转控制及按钮和接触器双重联锁正反转控制线路的不同接法，并熟悉在操作过程中有哪些不同之处。
二、选用组件12、屏上挂件排列顺序D61、D62三、实验方法1、倒顺开关正反转控制线路：(1) 旋转调压器旋钮将三相调压电源U、V、W输出线电压调到220V，按下“关”按钮切断交流电源。
(2) 按图8-4接线。
图中Q1（用以模拟倒顺开关）、FU1、FU2、FU3选用D62挂件，电机选用DJ24（△/220V）。
(3) 启动电源后，把开关Q1合向“左合”位置，观察电机转向。
(4) 运转半分钟后，把开关Q1合向“断开”位置后，再扳向“右合”位置，观察电机转向。
220V23图8-4 倒顺开关正反转控制线路2、接触器联锁正反转控制线路：(1) 按下“关”按钮切断交流电源。
按图8-5接线。
图中SB1、SB2、SB3、KM1、KM2、FR1选用D61件，Q1、FU1、FU2、FU3、FU4选用D62挂件，电机选用DJ24（△/220V）。
经指导老师检查无误后，按下“开”按钮通电操作。
(2) 合上电源开关Q1，接通220V三相交流电源。
(3) 按下SB1，观察并记录电动机M的转向、接触器自锁和联锁触点的吸断情况。
(4) 按下SB3，观察并记录M运转状态、接触器各触点的吸断情况。
(5) 再按下SB2，观察并记录M的转向、接触器自锁和联锁触点的吸断情况。
图8-5 接触器联锁正反转控制线路3、按钮联锁正反转控制线路：(1)按下“关”按钮切断交流电源。
按图8-6接线。
图中SB 1、SB 2、SB 3、KM 1、KM 2、FR 1选用D61挂件，Q 1、FU 1、FU 2 、FU 3、FU 4选用D62挂件，电机选用DJ24（△/220V ）。
经检查无误后，按下“开”按钮通电操作。
(2) 合上电源开关Q 1，接通220V 三相交流电源。
(3) 按下SB 1，观察并记录电动机M 的转向、各触点的吸断情况。
(4) 按下SB 3，观察并记录电动机M 的转向、各触点的吸断情况。
(5) 按下SB 2，观察并记录电动机M 的转向、各触点的吸断情况。
Q 11L 2L 3220V图8-6 按钮联锁正反转控制线路4、按钮和接触器双重联锁正反转控制线路：(1) 按下“关”按钮切断三相交流电源按图8-7接线。
图中SB 1、SB 2、SB 3、KM 1、KM 2、FR 1选用D61挂件，FU 1、FU 2、FU 3、FU 4、Q 1选用D62挂件，电机选用DJ24（△/220V ）。
经检查无误后，按下“开”按钮通电操作。
(2) 合上电源开关Q 1，接通220V 交流电源。
(3) 按下SB 1，观察并记录电动机M 的转向、各触点的吸断情况。
(4) 按下SB 2，观察并记录电动机M 的转向、各触点的吸断情况。
(5) 按下SB 3，观察并记录电动机M 的转向、各触点的吸断情况。
Q 123图 8-7 按钮和接触器双重联锁正反转控制线路四、讨论题1、在图8-4中，欲使电机反转为什么要把手柄扳到“停止”使电动机M 停转后，才能扳向“反转”使之反转，若直接扳至“反转”会造成什么后果？2、试分析图8-4、8-5、8-6、8-7各有什么特点？并画出运行原理流程图。
3、图8-5、8-6虽然也能实现电动机正反转直接控制，但容易产生什么故障，为什么？图8-7比图8-5和8-6有什么优点？4、接触器和按钮的联锁触点在继电接触控制中起到什么作用？Q 11L 2L 318-3 工作台自动往返循环控制线路一、实验目的1、通过对工作台自动往返循环控制线路的实际安装接线、掌握由电气原理图变换成安装接线图的方法、掌握行程控制中行程开关的作用、以及在机床电路中的应用。
2、通过实验进一步加深自动往返循环控制在机床电路中的应用场合。
二、选用挂件12、屏上挂件排列顺序D61、D62三、实验方法1、图8-8（a）为控制线路图，8-8（b）为示意图。
当工作台的档块停在行程开关ST1和ST2之间任何位置时，可以按下任一启动按钮SB1或SB2使之运行。
例如按下SB1，电动机正转带动工作台左进，当工作台到达终点时档块压下终点行程开关ST1，使其常闭触点ST1-1断开，接触器KM1因线圈断电而释放，电机停转；同时行程开关ST1的常开触电ST1-2闭合，使接触器KM2通电吸合且自锁，电动机反转，拖动工作台向右移动；同时ST1复位，为下次正转作准备，当电机反转拖动工作台向右移动到一定位置时，档块2碰到行程开关ST2，使ST2-1断开，KM2断电释放，电动机停电释放，电动机停转；同时常开触点ST2-2闭合，使KM1通电并自锁，电动机又开始正转，如此反复循环，使工作台在预定行程内自动反复运动。
(b)图8-8 工作台自动往返循环控制线路ST 4Q 11L 2L 3220V 1-22、按图8-8（a）接线。
图中SB1、SB2、SB3、FR1、KM1、KM2选用D61挂件，FU1、FU2、FU3、FU4、Q1、ST1、ST2、ST3、ST4选用D62挂件，电机选用DJ24（△/220V）。
经指导老师检查无误后通电操作：(1) 合上开关Q1，接通220V三相交流电源。
(2) 按SB1按钮，使电动机正转约十秒钟。
(3) 用手按ST1（摸拟工作台左进到终点，档块压下行程开关ST1），观察电动机应停止正转并变为反转。
(4) 反转约半分钟，用手压ST2（模拟工作台右进到终点，档块压下行程开关ST2），观察电动机应停止反转并变为正转。
(5) 正转十秒钟后按下ST3和反转十秒钟后按下ST4，观察电机运转情况。
(6) 重复上述步骤，线路应能正常工作。
四、讨论题1、行程开关主要用于什么场合，它是运用什么来达到行程控制，行程开关一般安装在什么地方？2、图中ST3、ST4在行程控制中起什么作用？3、列举几种限位保护的机床控制实例。
