06-06-发电厂电气部分:裸导体的选择

06-06-发电厂电气部分:裸导体的选择
Ucr≥Umax。
可不进行电晕校验的最小导体型号及外径:
110kV:LGJ-70/20; 220kV:LGJ-300/30;
详细信息可查相关资料。
四、热稳定校验
短路时发热计算公式:
1 S2
Qk Kf
Байду номын сангаас
Ah
Aw
可得短路热稳定决定的导体截面Smin:
Smin
Qk Kf 1 Ah Aw C
Lmax
Nf f1
EI m
槽形:机械强度好、Kf 较小、4000~8000A 管形:机械强度高、Kf 小、≥110kV 、≥8000A
软导线:
钢芯铝绞线、组合导线、分裂导线、扩径导线
二、导体截面选择
1. 按导体长期发热允许电流选择
适用范围:
配电装置的汇流母线及长度在 20m以下的短导体。
计算公式:Imax≤KIal。
Qk Kf
五、硬导体的动稳定校验
各种形状的硬导体通常都安装在支柱绝缘子 上,短路冲击电流产生的电动力将使导体发 生弯曲,因此,导体应按弯曲情况进行应力 计算。
js al
Lm ax
软导体不必进行动稳定校验。
六、硬导体的共振校验
对于重要回路的导体应进行共振校验。
当已知导体材料、形状、布置方式和应避开 的自振频率(一般为30~160Hz)时,计算出 导体不发生共振的最大绝缘子跨距:
二、导体截面选择
2. 按经济电流密度选择
适用范围:
年负荷利用小时数大,长度在20m 以上的导体。
计算公式:经济截面 SJ=Imax/J
J为经济电流密度,由Tmax查曲线得到。
按经济电流密度选择的导体截面还必须满足 长期发热要求。

导体选择、电缆及架空线路

导体选择、电缆及架空线路

导体选择、电缆及架空线路引言在电力工程中,导体选择、电缆以及架空线路的设计和选择是至关重要的。

正确选择合适的导体和电缆,以及设计适当的架空线路,可以确保电力系统的正常运行和安全性。

本文将介绍导体选择、电缆及架空线路的基本原则和注意事项。

导体选择导体是输送电力的主要组成部分,其选择关系到电力系统的效率和稳定性。

下面是导体选择的一些原则和常用的导体类型:原则•导体截面积选择:导体的截面积应根据所输送的电流大小来选择,以保证导体不会过载。

•导体材料选择:常用的导体材料有铜和铝。

铜导体具有良好的导电性能和耐腐蚀性,适用于高负荷和长距离输电。

铝导体的价格较低,适用于低负荷和短距离输电。

•导体绝缘选择:导体绝缘应选择与其工作环境相适应的材料,以确保导体不会受潮、腐蚀或短路。

常用导体类型•实心导体:由一根实心的金属导体组成,适用于低频电路。

•绞合导体:由多股细导线绞合而成,可以减少电阻和电磁干扰,适用于高频电路。

•镀锡导体:在导体表面镀一层锡,可以提高导体的抗氧化能力和焊接性能。

电缆电缆是一种用来输送电力或信号的导体组合,通常由多个绝缘导线和保护层组成。

电缆的选择应根据具体的用途和环境要求进行。

•低压电缆:用于输送低电压的电力或信号。

根据绝缘材料的不同,可以分为塑料绝缘电缆和橡胶绝缘电缆。

•中压电缆:用于输送中等电压的电力。

常见的中压电缆有橡胶电缆、交联聚乙烯电缆等。

•高压电缆:用于输送高电压的电力。

高压电缆通常采用交联聚乙烯绝缘材料,并配有金属护套和绝缘层。

电缆选择要点•电流负载:根据输送的电流负载来选择适当的电缆截面积,以确保电缆不会过载。

•绝缘材料:根据工作环境的要求选择适当的绝缘材料,以保证电缆的耐用性和安全性。

•敷设方式:根据电缆的敷设方式选择合适的电缆类型,如埋地敷设、架空敷设等。

架空线路是一种将导线悬挂在支柱或电杆上,用于输送电力的方式。

它通常由导线、绝缘子和支柱等组成。

架空线路类型•输电线路:用于远距离输送电力。

导体和电器选择设计技术规定

导体和电器选择设计技术规定

导体和电器选择设计技术规定导体和电器选择设计技术规定导体和电器的选择设计技术规定是为了保证电气设备的安全运行和长久耐用而制定的。

这些规定涵盖了导体和电器的选材、安装、使用等方面的要求,以确保设备的正常运行和人身财产的安全。

首先,在导体的选择上,我们应该考虑导电性能、耐热性、绝缘性和抗腐蚀能力等因素。

导体应具备良好的导电性,确保电流能够顺利地传输;耐热性能要好,能够在高温环境下长时间工作而不受损;绝缘性能要强,避免在导体周围形成电弧或电火花,造成火灾事故;同时还应具备较强的抗腐蚀能力,以防止导体因长期暴露在恶劣环境中而受损。

此外,还应根据导体的使用场所和载流量大小来选择适当的导体截面积,以确保电流能够顺利传输,不造成过热和过载。

其次,在电器的选择上,我们应该考虑其功率、电压等级、安全性和可靠性等因素。

电器的功率应该与所需的负载相匹配,不能过小或过大,以免影响电气设备的正常工作;电压等级应与供电系统相一致,以确保电器能正常工作并保证安全;电器的安全性能要好,应该有过热保护、漏电保护等功能,以防止发生火灾或触电事故;电器的可靠性也很重要,应该选择具有较长寿命和低故障率的产品,避免频繁更换和维修。

最后,在导体和电器的安装和使用上,我们也有一些技术规定。

导体的安装应符合国家的电气安装规范,要正确、牢固地固定,避免弯曲和磨损;在接线时要保持导线的良好接触,避免接触电阻过大和产生火花;电器的使用要符合其使用说明书和规定,不得超载使用,应定期检查和维护,避免故障和事故的发生。

总之,导体和电器的选择设计技术规定是确保电气设备安全运行的关键,也是保护人身和财产安全的重要保障。

在设计和选择导体和电器时,必须综合考虑各种因素,选择合适的材料和产品,确保设备的正常工作和人身财产的安全。

(注:本篇答案由AI生成,仅供参考。

)。

导体的选择及校验

导体的选择及校验

导体的选择及校验1.按长期工作条件选择(1)参考《导体和电器的选择设计技术规定》选用的电器允许最高工作电压不得低于该回路的最高运行电压。

即 sm m al U U ≥.其中 N m al U U 15.1.= sN sm U U 1.1≤一般按照sN N U U ≥选择电气设备的额定电压。

选用导体的长期允许电流不得小于该回路的持续工作电流,由于高压开路电器没有连续过载能力,在选择其额定电流时,应满足各中可能运行方式下回路持续工作电流的要求。

在断路器、隔离开关、空气自然冷却限流电抗器等电器各部分的最大允许发热温度,不超过《交流高压电器在长期工作时的发热》GB763-74所规定的数值情况下,当这些电器使用在环境温度高于+40℃(但不高于+60℃)时,环境温度每增加1℃,减少额定电流的1.8%;当使用在环境温度低于+40℃时,环境温度每降低1℃,增加额定电流的0.5%,但其最大过负荷不得超过额定电流的20%。

即 对于导体 ax al I m I ≥对于电器 ax N I m I ≥(2)ax m I 的计算方法汇流主母线220KV 主母线 按实际功率分布进行计算旁路母线回路电流定电流或最大持续工作需要旁路回路的最大额=ax m I 主变的引下线N I ax 05.1Im =出线单回线 最大负荷电流=ax m I双回线 单回线路最大负荷电流(I ax )2-2.1I m =母联回路ax ax m m I I 的母线上最大一台变压器= 分段回路K I TN ax ⨯=05.1I m (K=0.5~0.8 ;变压器额定电流-N T )发电机回路N I ax 05.1Im =2.按经济电流密度选择导体根据《导体和电器选择设计技术规定》载流导体应选择铝质材料。

除配电装置的汇流母线外,较长导体的截面应按经济密度选择,导体的经济电流密度可按照附录四所列数值选取。

当无合适规定导体时,导体面积可按经济电流密度计算截面的相邻下一档选取。

变电站导体选择计算内容介绍说明

变电站导体选择计算内容介绍说明

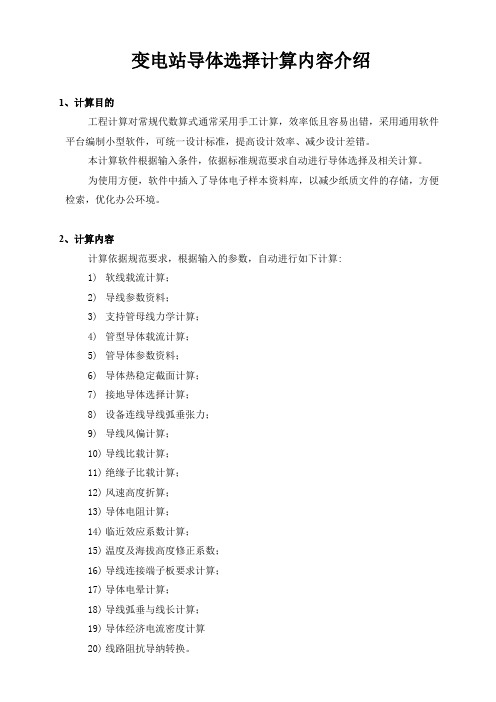

变电站导体选择计算内容介绍1、计算目的工程计算对常规代数算式通常采用手工计算,效率低且容易出错,采用通用软件平台编制小型软件,可统一设计标准,提高设计效率、减少设计差错。

本计算软件根据输入条件,依据标准规范要求自动进行导体选择及相关计算。

为使用方便,软件中插入了导体电子样本资料库,以减少纸质文件的存储,方便检索,优化办公环境。

2、计算内容计算依据规范要求,根据输入的参数,自动进行如下计算:1)软线载流计算;2)导线参数资料;3)支持管母线力学计算;4)管型导体载流计算;5)管导体参数资料;6)导体热稳定截面计算;7)接地导体选择计算;8)设备连线导线弧垂张力;9)导线风偏计算;10)导线比载计算;11)绝缘子比载计算;12)风速高度折算;13)导体电阻计算;14)临近效应系数计算;15)温度及海拔高度修正系数;16)导线连接端子板要求计算;17)导体电晕计算;18)导线弧垂与线长计算;19)导体经济电流密度计算20)线路阻抗导纳转换。

3、计算环境硬件:台式、笔记本个人计算机系统软件:Windows XP支撑软件:Microsoft Office Excel-20033.1 流程图3.2 功能模块说明软件采用“工作表”实现不同模块功能。

“计算表”工作表为执行功能模块,其输入行中“参数”列为人工输入数据,输出行中“参数”列为计算输出参数。

4、计算界面1)软线载流计算表采用IEC 1597和IEEE 738 二种推荐公式计算。

2) 导线参数资料查询表标本工作表为资料模块,列出了GB/T 1179-2008钢芯铝绞线性能参数表,此模块为可扩展更新的开放模块。

3)支持管母线力学计算根据《电力工程电气设计手册(一)》推荐的公式计算4)管型导体载流量计算表采用IEEE 738推荐公式计算。

5)管导体参数资料标本工作表为资料模块,列出了铝合金管制造商提供的性能参数。

此模块为可扩展更新的开放模块。

6)裸导体热稳定截面计算表根据《DL/T 5222-2005》(7.1.8)公式计算。

第六章导体的发热电动力及导体的选择

第六章导体的发热电动力及导体的选择
为了安全运行,应对电动力进行分析和计算, 使短路冲击电流产生的电动力不超过载流导体的 允许应力,即保证足够的电动力稳定性,必要时, 可以采取限制短路电流的措施。
一、平行导体间的电动力 两条无限细长平行导体间的电动力为,
F= 2×10-7 Li1i2 /a (N)
电动力的方向 取决于导体中电流(i1、i2)的
因此,
Qk /S2=Ah- Aw
Ah= Qk / S2+Aw
从最初温度(θw)求最高温度(θh)的方法:
(1)从某一开始温度θw 开始,从曲线上查出 Aw ; (2)计算(Qk / S2),与Aw 相加后,得 Ah ; (3)再由 Ah 查出相应的最高温度θh 。
其中,
Qk= Qp+ Qnp
Qp= tk (I〃2+10Itk/22+Itk2) /12≈tk I〃2 Qnp=TI〃2
第一节 概述(P.63)
一、发热 导体正常工作时,会产生各种损耗(电阻损
耗等),这些损耗变成热能,使导体温度升高; 导体短路时,虽然时间不长,但是短路电流
很大,发热量仍然很多。且这些热量在极短时间 内不容易散出,于是导体的温度迅速升高。
发热对导体、电器设备产生的不良影响:
(1)机械强度下降 (2)接触电阻增加 (3)绝缘性能降低
(N) (N)
②三相短路时,B相(中间相)所受电动力最大, 约比边相大7%。
(2)两相短路与三相短路最大电动力比较
Fmax(2)=1.5×10-7 L ish2/a
(N)
于是,Fmax=1.73×10-7 L ish2/a
(N)
3. 导体振动的动态应力
导体及其支架都具有质量和弹性,组成一弹性系 统。导体在外力作用下将发生变形,当外力除去后, 导体并不立即恢复到原来平衡位置,而是在平衡位置 两侧做往复振动,这种由弹性系统引起的振动,称为 自由振动。自由振动的频率称为固有频率。

2017电气工程师发输变电知识点:导体的选择

2017电气工程师发输变电知识点:导体的选择大家都知道,不同的导体,性能是不一样的。

下面是小编为大家整理的2017电气工程师发输变电知识点:导体的选择,希望能帮到您!导体的选择1)导体的类型应按敷设方式及环境条件选择。

绝缘导体除满足上述条件外,尚应符合工作电压的要求。

2)选择导体截面,应符合下列要求:1、线路电压损失应满足用电设备正常工作及起动时端电压的要求;2、按敷设方式及环境条件确定的导体载流量,不应小于计算电流;3)敷设路径的冷却条件:沿不同冷却条件的路径敷设绝缘导线和电缆时,当冷却条件最坏段的长度超过5m,应按该段条件选择绝缘导线和电缆的截面,或只对该段采用大截面的绝缘导线和电缆。

4)环敷设境温度的校正:导体的允许载流量,应根据敷设处的环境温度进行校正,温度校正系数可按下式计算:K=√(t1-t0)/(t2-t0)(2.2.4)式中K:温度校正系数;t1:导体最高允许工作温度(℃);t0:敷设处的环境温度(℃);t2:导体载流量标准中所采用的环境温度(℃);5)导线敷设处的环境温度:1、直接敷设在土壤中的电缆,采用敷设处历年最热月的月平均温度;2、敷设在空气中的裸导体,屋外采用敷设地区最热月的平均最高温度;屋内采用敷设地点最热月的平均最高温度(均取10年或以上的总平均值。

)6)中性线截面1、在三相四线制配电系统中,中性线(以下简称N线)的允许载流量不应小于线路中最大不平衡负荷电流,且应计入谐波电流的影响。

2、以气体放电灯为主要负荷的回路中,中性线截面不应小于相线截面。

3、采用单芯导线作保护中性线(以下简称PEN线)干线,当截面为铜材时,不应小于10mm2;为铝材时,不应小于16mm2;采用多芯电缆的芯线作PEN线干线,其截面不应小于4mm2。

7)保护线(以下简称PE线)截面。

保护导体及其选择方法

保护导体及其选择方法导体是电路中的重要组成部分,其作用是传递电流和信号。

在电路设计中,选择合适的导体材料和规格对于电路的性能和稳定性至关重要。

本文将介绍导体的保护方法和选择方法。

一、导体的保护方法1. 绝缘保护绝缘保护是指在导体表面覆盖一层绝缘材料,以防止导体与其他物质接触而产生短路或漏电。

常见的绝缘材料有聚氯乙烯(PVC)、聚四氟乙烯(PTFE)等。

在选择绝缘材料时,需要考虑其绝缘性能、耐热性、耐腐蚀性等因素。

2. 屏蔽保护屏蔽保护是指在导体周围包覆一层屏蔽材料,以防止外界电磁干扰对导体产生影响。

常见的屏蔽材料有铜箔、铝箔等。

在选择屏蔽材料时,需要考虑其屏蔽效果、导电性能、耐腐蚀性等因素。

3. 防腐保护防腐保护是指在导体表面涂覆一层防腐涂料,以防止导体受到腐蚀而影响其导电性能。

常见的防腐涂料有环氧树脂、聚氨酯等。

在选择防腐涂料时,需要考虑其防腐性能、耐热性、耐候性等因素。

二、导体的选择方法1. 材料选择导体材料的选择应根据电路的工作环境和要求来确定。

常见的导体材料有铜、铝、银等。

铜导体具有良好的导电性能和耐腐蚀性,适用于大多数电路。

铝导体具有轻质、低成本等优点,适用于大电流电路。

银导体具有极佳的导电性能,但成本较高,适用于高精度电路。

2. 规格选择导体的规格应根据电路的电流、电压和功率等参数来确定。

导体的截面积越大,其承载电流能力越强。

在选择导体规格时,需要考虑电路的安全性和稳定性,避免过载和短路等问题。

3. 连接方式选择导体的连接方式应根据电路的要求和实际情况来确定。

常见的连接方式有焊接、压接、插接等。

在选择连接方式时,需要考虑连接的可靠性、接触电阻、连接后的稳定性等因素。

总之,导体的保护和选择对于电路的性能和稳定性至关重要。

在实际应用中,需要根据电路的要求和实际情况来选择合适的导体材料、规格和连接方式,并采取相应的保护措施,以确保电路的安全性和稳定性。

导体的发热、电动力及导体的选择

短路环中感应电流的去磁作用降低磁场强度。 短路环用电阻率小的铜或铝制成,紧包在钢
构上,短路环中虽有电流流过,但因电阻小,发 热并不显著。
(4)采用分相封闭导线 即每相导线分别用外壳包住,使本相导体的
磁场不易穿出外壳,邻相磁场也不易进入外壳, 从而壳内外磁场均大为降低。
导体的发热、电动力及导体的选择
第四节 导体的短时发热(P.70)
很大,发热量仍然很多。且这些热量在极短时间 内不容易散出,于是导体的温度迅速升高。
导体的发热、电动力及导体的选择
发热对导体、电器设备产生的不良影响:
(1)机械强度下降 (2)接触电阻增加 (3)绝缘性能降低
因此,为了限制发热的有害影响,规定了 导体长期发热和短时发热的允许温度。
导体的发热、电动力及导体的选择
QR = Qc
根据热量平衡关系,可以导出短路电流热效 应方程:
因此,
Qk /S2=Ah- Aw
Ah= Qk / S2+Aw
导体的发热、电动力及导体的选择
从最初温度(θw)求最高温度(θh)的方法:
(1)从某一开始温度θw 开始,从曲线上查出 Aw ; (2)计算(Qk / S2),与Aw 相加后,得 Ah ; (3)再由 Ah 查出相应的最高温度θh 。
(Ql + Qf)= aw (θw-θo )F
导体的发热、电动力及导体的选择
第三节 导体的长期发热 (P.68)
即分析导体长期通过工作电流时的发热过程, 目的:计算导体长期允许通过的电流——载流量。
一、导体的温升过程
导体的温升过程,可按热量平衡关系来描述。 即度质,升中导 高 (体 所Ql产 需+ 生 的Qf的 热)热量,量(因(Q此cQ,)R热),量,一平一部衡部分方分散程用失式于到为本周,身围温介

电子元器件教案——基于导体与绝缘体的选择和应用

电子元器件教案——基于导体与绝缘体的选择和应用一、前言现代电子技术的发展离不开电子元器件,而电子元器件中最基本的两种物质是导体和绝缘体。

导体是指在电场作用下能够自由移动电子的物质,其中最常用的导体是金属;而绝缘体则是指在电场作用下不能自由移动电子的物质,如玻璃、陶瓷、橡胶等。

本文将详细介绍在电子元器件的选择和应用中,导体和绝缘体的重要性及其相应的特点。

二、导体的选择和应用1.金属金属是最常用的导体,其特点是在电场作用下能自由移动电子。

常见的金属有铜、铝、铁、锡、铅、银、金等。

在电路中,为了保证电子的良好传导,必须选择导电性好的金属。

2.合金合金是由两种或两种以上金属元素在一定条件下熔炼而成的化合物,其导电性与纯金属类似。

在电子元器件中,合金通常是为了提高导电性或增强其耐热性或防腐性而加入的。

3.超导体超导体是指在极低温度下(低于临界温度)具有极高的导电性。

超导体的导电性可达到纯铜的上百倍,具有极大的应用潜力。

但当前超导体的制作成本较高,限制了其广泛应用。

三、绝缘体的选择和应用1.塑料塑料是绝缘体中最常用的材料之一,其特点是绝缘性能好、机械强度高、防腐性强、重量轻等。

在电路中,塑料被广泛应用于绝缘板、绝缘垫等部位。

2.玻璃玻璃也是一种常用的绝缘体,其特点是抗高温、抗腐蚀、透明等。

玻璃通常被应用于低压电气设备中,如熔断器、开关中的导电板等。

3.陶瓷陶瓷是一种绝缘材料,具有硬度高、耐高温、阻燃等特点。

在电子元器件中,陶瓷广泛应用于电容器、电感等部位。

四、结论电子元器件中的导体和绝缘体是电路中最基础也最重要的元素之一。

在选择和应用导体和绝缘体时,需要根据电路的特点、工作环境等因素综合考虑。

最终可以选择能够满足电路需求、具有良好稳定性和优良特性的元器件,以确保整个电路的正常工作。

五、参考文献1.张光辉. 电子工程基础[M]. 中国水利水电出版社, 2010.2.林旭东. 电子元器件[M]. 机械工业出版社, 2024.3.张淑锋. 绝缘材料学[M]. 化学工业出版社, 2014.。
